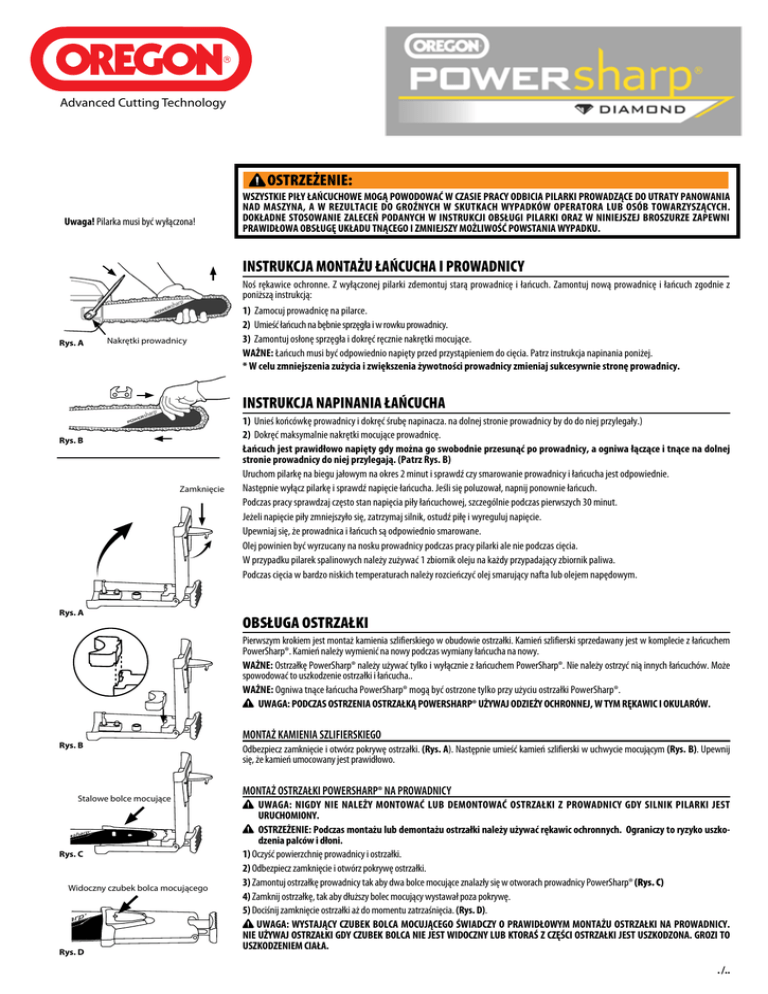

Instrukcja obsługi

Advanced Cutting Technology
OSTRZEŻENIE:
Uwaga! Pilarka musi być wyłączona!
WSZYSTKIE PIŁY ŁAŃCUCHOWE MOGĄ POWODOWAĆ W CZASIE PRACY ODBICIA PILARKI PROWADZĄCE DO UTRATY PANOWANIA
NAD MASZYNA, A W REZULTACIE DO GROŹNYCH W SKUTKACH WYPADKÓW OPERATORA LUB OSÓB TOWARZYSZĄCYCH.
DOKŁADNE STOSOWANIE ZALECEŃ PODANYCH W INSTRUKCJI OBSŁUGI PILARKI ORAZ W NINIEJSZEJ BROSZURZE ZAPEWNI
PRAWIDŁOWA OBSŁUGĘ UKŁADU TNĄCEGO I ZMNIEJSZY MOŻLIWOŚĆ POWSTANIA WYPADKU.
INSTRUKCJA MONTAŻU ŁAŃCUCHA I PROWADNICY
Rys. A
Nakrętki prowadnicy
Noś rękawice ochronne. Z wyłączonej pilarki zdemontuj starą prowadnicę i łańcuch. Zamontuj nową prowadnicę i łańcuch zgodnie z
poniższą instrukcją:
1) Zamocuj prowadnicę na pilarce.
2) Umieść łańcuch na bębnie sprzęgła i w rowku prowadnicy.
3) Zamontuj osłonę sprzęgła i dokręć ręcznie nakrętki mocujące.
WAŻNE: Łańcuch musi być odpowiednio napięty przed przystąpieniem do cięcia. Patrz instrukcja napinania poniżej.
* W celu zmniejszenia zużycia i zwiększenia żywotności prowadnicy zmieniaj sukcesywnie stronę prowadnicy.
INSTRUKCJA NAPINANIA ŁAŃCUCHA
Rys. B
Zamknięcie
Rys. A
1) Unieś końcówkę prowadnicy i dokręć śrubę napinacza. na dolnej stronie prowadnicy by do do niej przylegały.)
2) Dokręć maksymalnie nakrętki mocujące prowadnicę.
Łańcuch jest prawidłowo napięty gdy można go swobodnie przesunąć po prowadnicy, a ogniwa łączące i tnące na dolnej
stronie prowadnicy do niej przylegają. (Patrz Rys. B)
Uruchom pilarkę na biegu jałowym na okres 2 minut i sprawdź czy smarowanie prowadnicy i łańcucha jest odpowiednie.
Następnie wyłącz pilarkę i sprawdź napięcie łańcucha. Jeśli się poluzował, napnij ponownie łańcuch.
Podczas pracy sprawdzaj często stan napięcia piły łańcuchowej, szczególnie podczas pierwszych 30 minut.
Jeżeli napięcie piły zmniejszyło się, zatrzymaj silnik, ostudź piłę i wyreguluj napięcie.
Upewniaj się, że prowadnica i łańcuch są odpowiednio smarowane.
Olej powinien być wyrzucany na nosku prowadnicy podczas pracy pilarki ale nie podczas cięcia.
W przypadku pilarek spalinowych należy zużywać 1 zbiornik oleju na każdy przypadający zbiornik paliwa.
Podczas cięcia w bardzo niskich temperaturach należy rozcieńczyć olej smarujący nafta lub olejem napędowym.
OBSŁUGA OSTRZAŁKI
Pierwszym krokiem jest montaż kamienia szlifierskiego w obudowie ostrzałki. Kamień szlifierski sprzedawany jest w komplecie z łańcuchem
PowerSharp®. Kamień należy wymienić na nowy podczas wymiany łańcucha na nowy.
WAŻNE: Ostrzałkę PowerSharp® należy używać tylko i wyłącznie z łańcuchem PowerSharp®. Nie należy ostrzyć nią innych łańcuchów. Może
spowodować to uszkodzenie ostrzałki i łańcucha..
WAŻNE: Ogniwa tnące łańcucha PowerSharp® mogą być ostrzone tylko przy użyciu ostrzałki PowerSharp®.
UWAGA: PODCZAS OSTRZENIA OSTRZAŁKĄ POWERSHARP® UŻYWAJ ODZIEŻY OCHRONNEJ, W TYM RĘKAWIC I OKULARÓW.
Rys. B
Stalowe bolce mocujące
Rys. C
Widoczny czubek bolca mocującego
Rys. D
MONTAŻ KAMIENIA SZLIFIERSKIEGO
Odbezpiecz zamknięcie i otwórz pokrywę ostrzałki. (Rys. A). Następnie umieść kamień szlifierski w uchwycie mocującym (Rys. B). Upewnij
się, że kamień umocowany jest prawidłowo.
MONTAŻ OSTRZAŁKI POWERSHARP® NA PROWADNICY
UWAGA: NIGDY NIE NALEŻY MONTOWAĆ LUB DEMONTOWAĆ OSTRZAŁKI Z PROWADNICY GDY SILNIK PILARKI JEST
URUCHOMIONY.
OSTRZEŻENIE: Podczas montażu lub demontażu ostrzałki należy używać rękawic ochronnych. Ograniczy to ryzyko uszkodzenia palców i dłoni.
1) Oczyść powierzchnię prowadnicy i ostrzałki.
2) Odbezpiecz zamknięcie i otwórz pokrywę ostrzałki.
3) Zamontuj ostrzałkę prowadnicy tak aby dwa bolce mocujące znalazły się w otworach prowadnicy PowerSharp® (Rys. C)
4) Zamknij ostrzałkę, tak aby dłuższy bolec mocujący wystawał poza pokrywę.
5) Dociśnij zamknięcie ostrzałki aż do momentu zatrzaśnięcia. (Rys. D).
UWAGA: WYSTAJĄCY CZUBEK BOLCA MOCUJĄCEGO ŚWIADCZY O PRAWIDŁOWYM MONTAŻU OSTRZAŁKI NA PROWADNICY.
NIE UŻYWAJ OSTRZAŁKI GDY CZUBEK BOLCA NIE JEST WIDOCZNY LUB KTORAŚ Z CZĘŚCI OSTRZAŁKI JEST USZKODZONA. GROZI TO
USZKODZENIEM CIAŁA.
. /..
OBSŁUGA OSTRZAŁKI ./ ..
OSTRZENIE ŁAŃCUCHA
Rys. E
1) Poszukaj stabilnego podłoża oraz twardej powierzchni, do której można docisnąć ostrzałkę. 2) Dociśnij pilarkę na pełnym gazie z zamontowaną ostrzałką do twardej powierzchni przez okres 3-5 sekund (Rys. E). O prawidłowym ostrzeniu świadczą wydobywające się z ostrzałki
iskry.
OSTRZEŻENIE: PODCZAS OSTRZENIA ŁAŃCUCHA SYSTEMEM POWERSHARP® WYDOBYWAJĄ SIĘ ISKRY.
UWAGA: SYSTEMY POWERSHARP® NIE NALEŻY UŻYWAĆ W POBLIŻU MATERIAŁÓW ŁATWOPALNYCH.
UWAGA: PRZED UŻYCIEM SYSTEMU POWERSHARP® NALEŻY DOKŁADNIE WYCZYŚCIĆ PILARKĘ I UKŁAD TNĄCY Z RESZTEK
PALIWA.
UWAGA: NIGDY NIE DOCISKAJ OSTRZAŁKI DO CIAŁA LUB INNYCH MIĘKKICH POWIERZCHNI. GROZI TO POWAŻNYM USZKODZENIEM
CIAŁA.
UWAGA: NIE DOCISKAJ OSTRZAŁKI DO POWIERZCHNI ZNAJDUJĄCYCH SIĘ POWYŻEJ RAMION LUB PONIŻEJ KOLAN OPERATORA.
WAŻNE: NIE DOCISKAJ OSTRZAŁKI ZBYT MOCNO. Nadmierna siła docisku może spowodować uszkodzenie kamienia szlifierskiego.
WAŻNE: Normalnym zjawiskiem jest występowanie iskier i dymu podczas ostrzenia. W przypadku nadmiernego iskrzenia należy zmniejszyć
siłę docisku ostrzałki.
DEMONTAŻ OSTRZAŁKI
UWAGA: NIGDY NIE DOMNTUJ OSTRZAŁKI GDY SILNIK PILARKI PRACUJE.
OSTRZEŻENIE: NIGDY nie tnij pilarką z zamontowaną ostrzałką.
OSTRZEŻENIE: Zachowaj szczególną ostrożność podczas demontażu ostrzałki. Układ tnący może być rozgrzany.
1) Wyłącz pilarkę po zakończeniu ostrzenia.
2) Zdemontuj ostrzałkę z prowadnicy.
3) Zabezpiecz zdemontowaną ostrzałkę poprzez jej zamknięcie.
4) Sprawdź czy łańcuch został wystarczająco naostrzony. Powtórz ostrzenie jeśli to konieczn.
KIEDY WYMIENIĆ ŁAŃCUCH I PROWADNICĘ
Łańcuch i kamień szlifierski wspólnie. Kamień szlifierski starcza na jeden łańcuch.
Wymień łańcuch i prowadnice gdy:
• Kamień szlifierski się zużyje. Świadczyć o tym będzie znaczny spadek iskier wydobywających się z ostrzałki.
• Szybkość cięcia się zmniejszy i kolejne ostrzenia nie wpłyną na wydajność cięcia.
BEZPIECZEŃSTWO
ZAPOBIEGANIE SKUTKOM ODBICIA
Odbicie polega na gwałtownym odrzuceniu pilarki w kierunku operatora z jednoczesnym poderwaniem do góry prowadnicy. Powstaje ono w chwili zetknięcia się górnej ćwiartki obwodu końcówki
prowadnicy z twardym przedmiotem, jak np.: gałąź lub kłoda, a także w momencie zakleszczenia
się prowadnicy w rzazie.
• Zawsze istnieje ryzyko odbicia
• Odbicie może spowodować utratę kontroli na pilarką. Skutkiem tego może być uszkodzenie ciała i zdrowia
operatora lub osób postronnych.
• Unikaj kontaktu górnej ćwiartki prowadnicy z twardymi przedmiotami
Przeczytaj i postępuj zgodnie z TĄ INSTRUKCJĄ oraz instrukcją obsługi i zasad bezpieczeństwa OREGON®
• nie używaj pilarki bez zapoznania się z jej instrukcją obsługi
• nie dopuszczaj do kontaktu noska prowadnicy z
innymi przedmiotami podczas cięcia
• nie tnij luźnym lub tępym łańcuchem
• nie pracuj pilarka w niestabilnej pozycji
Advanced Cutting Technology
ZAWSZE
• czytaj instrukcję obsługi
• dbaj o łańcuch zgodnie z tą instrukcją obsługi
• używaj odzieży ochronnej
• pewnie oburącz trzymaj pilarkę
• utrzymuj maksymalne obroty pilarki podczas cięcia
• używaj łańcucha o niskim ryzyku odbicia
BLOUNT EUROPE SA/NV
Rue Emile Francqui, 5
B 1435 Mont-Saint-Guibert, Belgium
+ 32 10 30 11 11
+ 32 10 30 11 99
BLOUNT EUROPE SA/NV - ALL RIGHTS RESERVED - 2010 - PRINTED IN EU - PLw
