Załącznik nr 7 do SIWZ

Załącznik nr 7 do SIWZ

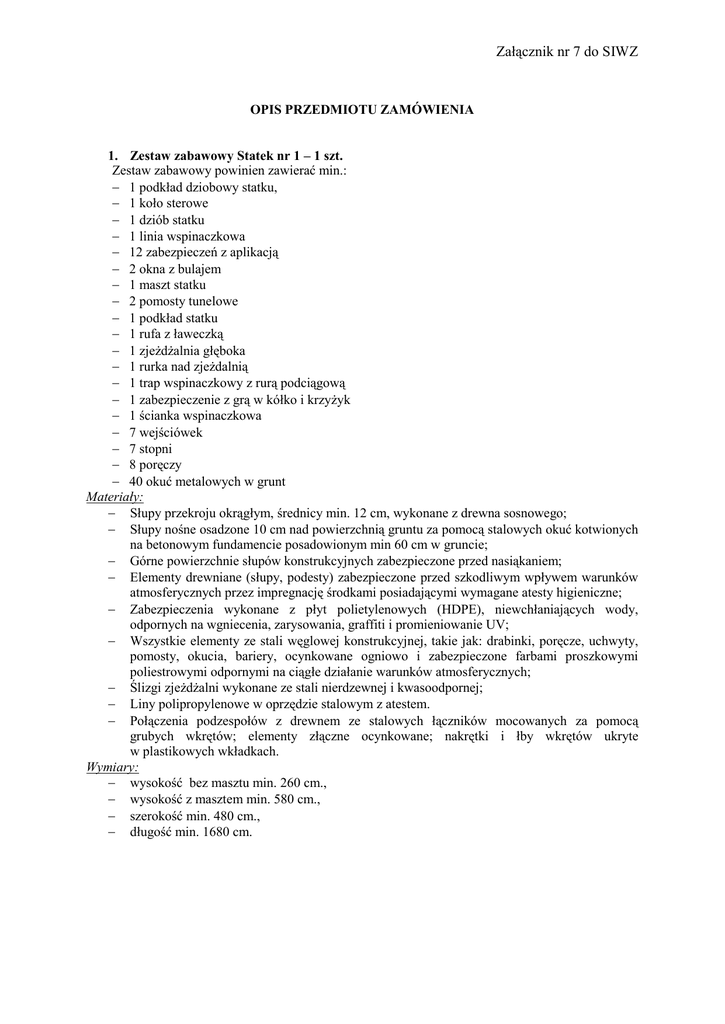

OPIS PRZEDMIOTU ZAMÓWIENIA
1. Zestaw zabawowy Statek nr 1 – 1 szt.
Zestaw zabawowy powinien zawierać min.:
 1 podkład dziobowy statku,
 1 koło sterowe
 1 dziób statku
 1 linia wspinaczkowa
 12 zabezpieczeń z aplikacją
 2 okna z bulajem
 1 maszt statku
 2 pomosty tunelowe
 1 podkład statku
 1 rufa z ławeczką
 1 zjeżdżalnia głęboka
 1 rurka nad zjeżdalnią
 1 trap wspinaczkowy z rurą podciągową
 1 zabezpieczenie z grą w kółko i krzyżyk
 1 ścianka wspinaczkowa
 7 wejściówek
 7 stopni
 8 poręczy
 40 okuć metalowych w grunt
Materiały:
 Słupy przekroju okrągłym, średnicy min. 12 cm, wykonane z drewna sosnowego;
 Słupy nośne osadzone 10 cm nad powierzchnią gruntu za pomocą stalowych okuć kotwionych
na betonowym fundamencie posadowionym min 60 cm w gruncie;
 Górne powierzchnie słupów konstrukcyjnych zabezpieczone przed nasiąkaniem;
 Elementy drewniane (słupy, podesty) zabezpieczone przed szkodliwym wpływem warunków
atmosferycznych przez impregnację środkami posiadającymi wymagane atesty higieniczne;
 Zabezpieczenia wykonane z płyt polietylenowych (HDPE), niewchłaniających wody,
odpornych na wgniecenia, zarysowania, graffiti i promieniowanie UV;
 Wszystkie elementy ze stali węglowej konstrukcyjnej, takie jak: drabinki, poręcze, uchwyty,
pomosty, okucia, bariery, ocynkowane ogniowo i zabezpieczone farbami proszkowymi
poliestrowymi odpornymi na ciągłe działanie warunków atmosferycznych;
 Ślizgi zjeżdżalni wykonane ze stali nierdzewnej i kwasoodpornej;
 Liny polipropylenowe w oprzędzie stalowym z atestem.
 Połączenia podzespołów z drewnem ze stalowych łączników mocowanych za pomocą
grubych wkrętów; elementy złączne ocynkowane; nakrętki i łby wkrętów ukryte
w plastikowych wkładkach.
Wymiary:
 wysokość bez masztu min. 260 cm.,
 wysokość z masztem min. 580 cm.,
 szerokość min. 480 cm.,
 długość min. 1680 cm.
Przykładowa wizualizacja statku:
2. Huśtawka sprężynowa (bujak) – 6 szt.
 siedzisko wykonane z tworzywa HDPE barwionego w masie odpornego na warunki
atmosferyczne,
 osadzony trwale w podłożu na stalowej sprężynie.
 Wymiary min. 0,5m x 0,4m x 0,7m
Przykładowa wizualizacja:
3. Zjeżdżalnia – 1 szt.
Zestaw powinien składać się z min. następujących elementów:
 Wieża czworokątna z dachem czterospadowym,
 Schody z barierkami,
 Zjeżdżalnia pojedyncza,
 Zjeżdżalnia podwójna.
Wykonanie elementów:
 słupy, barierki i wejścia - stal galwanizowana lakierowana proszkowo
 trapy, schody – stal galwanizowana lakierowana młotkowo





obejmy, klemy – aluminium,
daszki, bariery, osłony - tworzywo LLDPE,
elementy dekoracyjne – tworzywo LLDPE
zjeżdżalnia – tworzywo HDPE
Wymiary min. 0,4m x 0,2m x 3,0m
Przykładowa wizualizacja:
4. Zestaw Zabawowy Jednowieżowy – 1 szt.
Zestaw zabawowy powinien zawierać min.:
 wieża z daszkiem dwuspadowym – 1 szt.
 zjeżdżalnia – 1 szt.
 schodki – 1 szt.
 ścianka z guzami – 1szt.,
 ścianka wspinaczkowa – 1 szt.
Wymiary:
 wysokość całkowita min.: 300 cm
 wysokość podłogi min.: 100 cm
 szerokość: 450x320 (±30cm)
 długość ześlizgu min. 200 cm
Materiały:
 konstrukcja nośna z profilu zamkniętego 70×70 mm
 dach i wypełnienia z tworzywa HDPE, ozdobione tematycznymi wzorami rozwijającymi
wyobraźnię i stanowiącymi dodatkową atrakcję dla dzieci
 ściana skałkowa z guzami chwytnymi, wykonana ze sklejki wodoodpornej, 20 mm
 ześlizg z blachy nierdzewnej, boki zjeżdżalni z tworzywa HDPE
 podłoga i elementy wejściowe ze sklejki antypoślizgowej 18 mm
 elementy metalowe cynkowane ogniowo i malowane
Przykładowa wizualizacja zestawu:
5. Domek zabawowy – „Sklep”
 Wymiary min.: dł.1,5m x szer.1,5m x wys.1,6m
 Konstrukcja z profilu zamkniętego min. 30mm x 30mm
 Dach, wypełnienia, 1 ławeczka i 2 lady wewnątrz domku wykonana z tworzywa
polietylenowego lub z drewna litego
 2 otwory okienne z ladami,
 Odporny na warunki atmosferyczne
 Elementy metalowe cynkowane i malowane
Przykładowa wizualizacja
6. Lokomotywa – 1 szt.
 Wymiary min.: dł.2,0m x szer.1,0m x wys.1,50m
 Konstrukcja z profilu zamkniętego min. 30mm x 30mm
 Dach, wypełnienia i 1 ławeczka wewnątrz lokomotywy wykonana z tworzywa
polietylenowego
 Podłoga antypoślizgowa
 Odporny na warunki atmosferyczne
 Elementy metalowe cynkowane i malowane
Przykładowa wizualizacja
7. Lokomotywa ze zjeżdżalnią – 1 szt.
 Wymiary min.: dł.3,0m x szer.1,1m x wys.2,20m
 Konstrukcja z profilu zamkniętego min. 50mm x 50mm
 Dach, wypełnienia i 1 ławeczka wewnątrz lokomotywy wykonana z tworzywa
polietylenowego
 Podłoga antypoślizgowa
 Odporny na warunki atmosferyczne
 Elementy metalowe cynkowane i malowane
 Ześlizg samonośny z tworzywa sztucznego
 Długość ślizgu min. 1,0m
Przykładowa wizualizacja
8. Zestaw zabawowy Statek nr 2 – 1 szt.
Zestaw zabawowy powinien zawierać min.:
 1 dziób statku
 2 maszt statku
 3 zjeżdżalnia proste
 1 zjeżdżalnia podwójna prosta
 1 zjeżdżalnia kręta
 1 wejście schodkami
 1 wejście wspinaczkowe

Materiały:
 Słupy stalowe lub drewniane o przekroju okrągłym, średnicy min. 10 cm;
 Słupy nośne osadzone 10 cm nad powierzchnią gruntu za pomocą stalowych okuć kotwionych
na betonowym fundamencie posadowionym min 60 cm w gruncie;
 Elementy drewniane (słupy, podesty) zabezpieczone przed szkodliwym wpływem warunków
atmosferycznych przez impregnację środkami posiadającymi wymagane atesty higieniczne;
 Zabezpieczenia wykonane z płyt polietylenowych, niewchłaniających wody, odpornych na
wgniecenia, zarysowania, graffiti i promieniowanie UV;
 Wszystkie elementy ze stali ocynkowane ogniowo i zabezpieczone farbami proszkowymi
poliestrowymi odpornymi na ciągłe działanie warunków atmosferycznych;
 Ślizgi zjeżdżalni wykonane ze stali nierdzewnej i kwasoodpornej lub tworzywo sztuczne;
 Połączenia podzespołów za pomocą grubych wkrętów; elementy złączne ocynkowane;
nakrętki i łby wkrętów ukryte w plastikowych wkładkach.
Min. wymiary 8,0 x 5,3 x 3,7m.
Przykładowa wizualizacja
