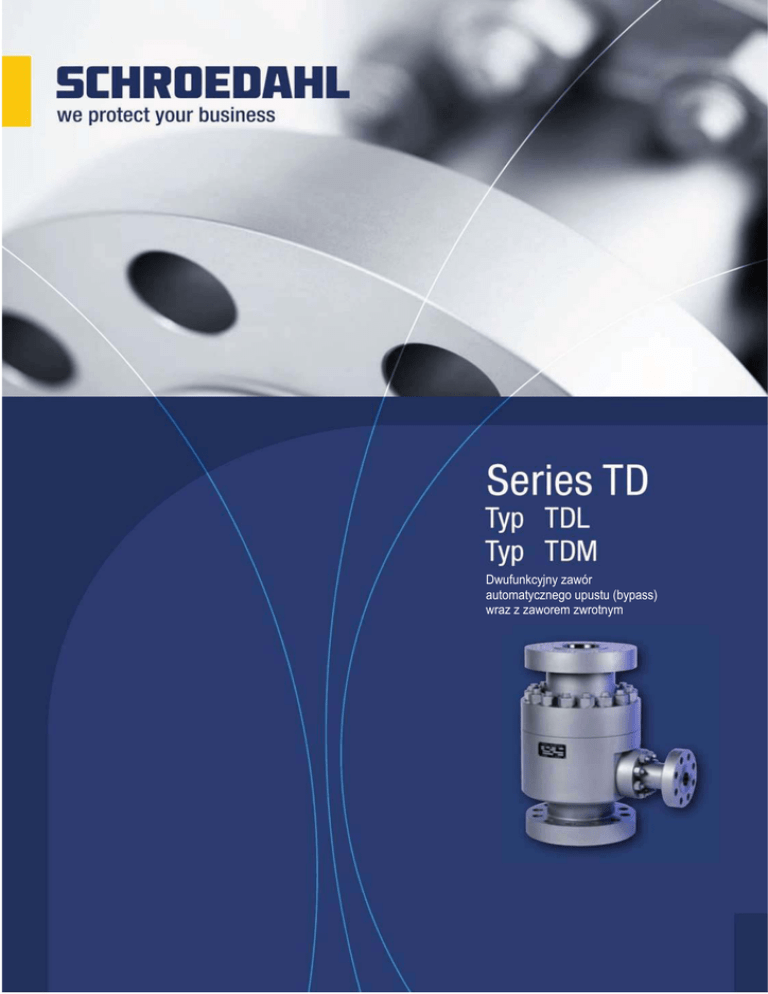

Dwufunkcyjny zawór
automatycznego upustu (bypass)
wraz z zaworem zwrotnym
Seria
Dwufunkcyjny zawór automatycznego upustu(bypass) wraz zaworem zwrotnym jest używany
jako zabezpieczenie dla pomp odśrodkowych
Wstęp
SCHROEDAHL jest największym na świecie dostawcą
automatycznych zaworów automatycznego upustu.
Te zawory/systemy zabezpieczenia pomp są naszymi
głównymi produktami. Przez ostatnie 45 lat dostarczyliśmy
ponad 45,000 takich zaworów i usatysfakcjonowaliśmy
klientów na całym świecie.
Właściwości
Automatyczne działanie by-pass
Funkcja modulacji
Tanie utrzymanie
Łatwy w montażu
Tłumienie pulsowania systemu
Odpowiedni do wszystkich cieczy
Samodzielne działanie
Zmniejsza nakłady inwestycyjne i
koszty eksploatacyjne
Zastosowanie, przykład
Z przykładowej charakterystyki pompy wynika, że:
Punkt pracy:Q100=120m3/h dla słupa wody HQ100=280m
Qmax=134 m3/h dla słupa wody HQmax =265 m
Qmin=40 m3/h dla słupa wody HQmin=375 m
Funkcjonowanie zaworu obrazuje następujący przykład:
1. Kiedy pompa pompuję do rurociągu głównego
120 m3/h, to by-pass jest zamknięty.
2. Kiedy pompa pompuję do rurociągu głównego
25 m3/h, to przez by-pass przepływa ca 15 m3/h.
3. Kiedy rurociąg główny jest zamknięty to pompa
pompuje 40 m3/h przez by-pass.
Zainstalowanie zaworu recyrkulacyjnego zapewnia
samoczynne odprowadzenie minimalnego wydatku
pompy zasilającej, kiedy rurociąg główny jest
zamknięty lub pobór przez rurociąg główny jest
mniejszy od minimalnego wydatku pompy co chroni
pompę przed uszkodzeniem.
Eksploatacja
Przepływ w rurociągu głównym ustawia zawór
zwrotny (grzybek) na odpowiedniej odległości od
gniazda osadczego. Natomiast bypass poprzez
dźwignię ustawiany jest w jednoznacznym,
skorelowanym położeniu.. Całkowity minimalny
przepływ jest recyrkulowane kiedy zawór zwrotny
jest osadzony w gnieździe. Bypas jest całkowicie
zamknięty gdy zawór zwrotny jest podniesiony (dla
przepływu powyżej wartości minimalnej) tak aby
umożliwić całkowicie przepływ z pompy do
rurociągu.
Fig.1: Rysunek zaworu automatycznego upustu typu TDM
Funkcjonowanie
Zaworu Automatycznego Upustu
Czułość przepływu
Typ TDM
Zawór zwrotny podnosi się wraz ze
wzrastającym przepływem i opada wraz ze
spadkiem przepływu. Natomiast bypass
TDM składa się z zaworu zwrotnego (Rys.2)
z bypasem typu M (Rys.4). Ruch dźwigni jest
przenoszony przez tłoczek do
wielostopniowego VORTEX-trzpienia
Minimalny przepływ jest modulowany przez
kilka poziomów redukcji. Możliwość
zastosowania dla ciśnień od 20 bar do
250bar. Standardowo z zabezpieczeniem
przed cofaniem cieczy.
poprzez dźwignię ustawiany jest w
jednoznacznym, skorelowanym położeniu
(Rys.3 i 4)
Typ TDL
Rys. 3: Bypas L
TDL składa się z zaworu zwrotnego (Rys.2) z
bypasem typu L (Rys.3). Dźwignia kontroluje
pozycje przepustu, który przy przesuwie
odsłania otwory w głowicy. Minimalny
przepływ w ten sposób jest modulowany.
Możliwość zastosowania dla ciśnienie do 40
bar. Standardowo z zabezpieczeniem przed
cofaniem płynu.
Rys. 4: Bypas M
Rys. 2
.
Opcja A ręcznego rozruchu lub rozgrzania może być dodana na życzenie.
Rozmiary zaworów
Materiały
Standardowe rozmiary od DN25(1”) do DN 300 (12”).
Standardowe materiały obudowy:
ASTM A105 (stal węglowa), DIN 1,0460
ASTM 316L (stal nierdzewna), DIN 1,4404
Ciśnienie znamionowe
Wielkości ciśnienia znamionowego zaczynają się od
PN10 do PN 400 (150lbs do 2500lbs). Inne wielkości
na życzenie.
Połączenie
Kołnierze standardowo są zgodne z DIN lub ASME,
Kołnierze zgodne z pozostałymi standardami (DIN,
ISO, BS, JIS, NF) są dostępne na życzenie.
Połączenia wejściowe i wyjściowe mogą być równie
przygotowane do spawania. Połączenie z bypasem
jest zawsze kołnierzowe (do celów inspekcyjnych).
Rozruch A ręczny na życzenie.
Kod rozmiaru
Kod klasy ciśnienia
Detale zaworów TD są wykonane z stali nierdzewnej z
minimalną zawartością chromu 13%. Inne kute
materiały na korpusy i detali zaworu dostępne są na
życzenie. Dobór materiału uszczelek jest dokonywany
odpowiednio do rodzaju medium i temperatury pracy
zaworu. Materiał korpusów jest dobierany
odpowiednio do medium, ciśnienia i temperatury
pracy.
Kod połączenia
Kod wykonania
Kołnierz wg DIN
Montaż pionowy
Kołnierz wg ASME
Montaż poziomy
Rozruch ręczny
Końce do spawania
Większy bypas lub
Połączenie rozruchowe
Stal węglowa
Stal nierdzewna
Przykład:
TDM116UVW-CS: Typ zaworu TDM DN100, PN 100, ASME- kołnierz,
pionowy montaż, materiał korpusów- stal węglowa
Lista części
korpus
Bypas L
korpus
Bypas L
Poz.
Poz.
Opis
Dolna część korpusu
Górna część korpusu
Tarcza prowadnika
Prowadnik
Sprężyna śrubowa
Zawór zwrotny
Grzybek zaworu
Trzon zaworu
TulejaVenturiego
Korpus recyrkulacji
Kołek ustalający
Śruba dwustronna
Śruba dwustronna
Nakrętka sześciokątna
Nakrętka sześciokątna
O-Ring
Opis
Głowica sterująca
Dźwignia
Kołek łożyskowy
Ramię dźwigni
Tuleja sterująca
Kolpak z otworami
O-ring
O-ring
Sprężyna śrubowa
Pierścień
Bypas M
Rozruch ręczny
Bypass M
Rozruch ręczny
Poz.
Opis
Vortex - tuleja
Vortex - stożek
Obsada
Zawleczka
Tarcza z otworami
O-ring
O-ring
O-ring
Poz.
Opis
Vortex - tuleja
Głowica sterująca
Vortex - trzpień
Dźwignia
Kołek łożyskowy
Tuleja odciążeniowa
Tłok odciążeniowy
Pierścień gwintowany
Tarcza z otworami
O-Ring
O-Ring
O-Ring
Glyd-Ring
O-Ring
Glyd-Ring
O-Ring
Glyd-Ring
O-Ring
Dobór wielkości
Uwagi
Nominalna wielkość ciśnienia zaworu
automatycznego upustu powinna zostać
dobrana taka sama jak wyjściowa pompy
Poniższa tabela służy tylko jako wskazówka.
Inne wielkości bypasów dostępne na
życzenie. Dla finalnego doboru zaworu
prosimy skontaktować się z naszym biurem.
Kod wielkości
05 06 07 08 09 10 11 12 13 15 16 17
DN P, R(mm)
25 32 40 50 65 80 100125 150200250 300
Dn P, (cale)
1 11/4 11/2 2 21/2 3 4 5 6 8 10 12
Główny przepływ P,R
17 28 45 68114178 270400 5308801380 2000
dla zaworów TDL i TDM (m3/h)
Bypass L/M DN (mm)
25 25 25 25 40 40 50 50 65 80 100 125
Bypass L/M DN (cale)
1 1 1 1 11/2 11/2 2 2 21/2 3 4 5
Przepływ Bypasu
6 10 18 18 40 40 65 65 116178 270 400
P-B (m3/h)
Zasady montażu
Zawór automatycznego upustu powinien zostać zamontowany jak najbliżej pompy odśrodkowej lub
bezpośrednio za wyjściem pompy. Aby zapobiec uderzeniom niskiej częstotliwości spowodowanej
pulsowaniem medium, odległość pomiędzy wyjściem pompy a wejściem zaworu nie powinna
przekraczać 1,5m. Preferowana jest pionowa pozycja montażu ale pozioma jest również możliwa
na życzenie. Zawory TDM i TDL pracują przy małym poziomie hałasu i zapewnia wysoką
niezawodność dzięki swojej mocnej budowie. Zalecany filtr powinien mieć oczko maksymalnie 0,3
do 0,5 mm. Polecamy również mniejsze rozmiary.
Zasady montażu
Instrukcja instalacji i konserwacji są dostępne na zamówienie lub na stronie www.albertech.pl
Zalecane jest przeprowadzenie testu zaworu razem testem pompy/ testem funkcjonowania w
zwykłych warunkach pracy pompy.
dane techniczne
zaworu automatycznego upustu
Klient:
Dane:
Nr zap.:
Nr zap. Klienta.:
Ilość:
Nr zam.:
Projekt:
Typ zaworu automatycznego upustu
Wlot zaworu :
Norma:
Wylot zaworu :
Montaż:
Wylot bypasu :
Farba:
Przyłącze dodatkowe:
pionowy
Rozruch:
powyżej
poziomy
poniżej zaworu
Mat.-/certyfikaty
Testy:
Korpusy:
Mechanizm:
Uszczelki:
Medium:
Temperatura pracy:
Gęstość.[kg/m3
]:
Temp. obliczeniowa:
Podciśnienie pv:
Różnica ciśnienia (p1-pn):
Przeciwciśnienie pN:
Sterowanie dodatkowe pA:
Wersja
Data
Opis
Nazwa
Podpis
Wymiary
DIN
Wielkość
051-052-053-054
055
056
061-062-063-064
065
066
071-072-073-074
075-076-077
078
081-082-083-084
085
086-087
088
091-092-093-094
095
096-097
098
101-102-103-104
105
106-107
108
111-112-113-114
115
116-117
118
121-122-123-124
125
126-127
128
131-132-133-134
135
136
137
138
151-152-153-154
155
156-157
158
161-162-163-164
165
166-167
168
171-172-173-174
175
176-177
178
DNR/DNP
25
32
40
50
65
80
100
125
150
200
250
300
PN
10-16-25-40
63
100
10-16-25-40
63
100
10-16-25-40
63-100-160
250
10-16-25-40
63
100-160
250
10-16-25-40
63
100-160
250
10-16-25-40
63
100-160
250
10-16-25-40
63
100-160
250
10-16-25-40
63
100-160
250
10-16-25-40
63
100
160
250
10-16-25-40
63
100-160
250
10-16-25-40
63
100-160
250
10-16-25-40
63
100-160
250
DNB
25
25
25
25
40
40
50
50
65
80
100
125
L(mm)
190
250
250
190
250
300
200
260
300
230
300
300
350
290
340
340
400
310
380
380
450
350
430
430
520
400
500
500
600
480
550
550
585
700
600
650
680
830
730
775
800
900
850
900
1050
1200
S(mm)
153
182
182
153
182
182
155
190
215
163
185
193
223
184
219
227
260
192
233
240
265
221
258
266
300
266
280
291
321
295
350
355
355
405
395
405
430
485
475
520
560
560
530
550
650
720
H(mm)
73
90
90
73
90
90
75
90
120
90
115
110
130
110
125
125
145
115
140
140
165
125
155
155
190
135
175
175
215
165
190
190
200
250
200
215
225
290
240
260
270
310
280
300
360
420
Waga (kg)
15
32
32
17
30
30
19
34
47
26
47
56
85
37
56
83
89
48
69
85
125
72
105
150
200
100
183
223
345
195
255
270
275
480
355
467
550
920
460
677
970
1470
1020
930
1600
2100
Strona pompy
Strona rurociągu
Strona bypasu
Połączenie dodatkowe- w opcji)
Rozmiar
073
075
076
077
078
083
085
086
087
088
093
095
096
097
098
103
105
106
107
108
113
115
116
117
118
123
125
126
127
128
133
135
136
137
138
153
155
156
157
158
163
156
166
167
168
173
175
176
177
178
DNR/DNP
1 1 /2 ”
2”
2 1 /2 ”
3”
4”
5”
6”
8”
10”
12”
PN
150
300
600
900
1500
150
300
600
900
1500
150
300
600
900
1500
150
300
600
900
1500
150
300
600
900
1500
150
300
600
900
1500
150
300
600
900
1500
150
300
600
900
1500
150
300
600
900
1500
150
300
600
900
1500
DNB
1”
1”
1 1 /2 ”
1 1 /2 ”
2”
2”
2 1 /2 ”
3”
4”
5”
L(mm)
200
260
260
300
310
230
300
300
340
350
290
340
340
380
400
310
380
380
410
450
350
430
430
450
520
400
500
500
525
650
4480
550
550
585
700
600
650
680
700
880
730
775
800
800
980
850
900
1050
1050
1250
S(mm)
155
190
190
200
215
163
185
193
203
233
174
199
220
230
250
191
220
240
250
275
211
240
266
280
300
266
290
300
310
341
295
350
355
355
405
395
405
430
430
485
475
520
560
560
570
530
550
650
650
720
H(mm)
75
90
90
110
120
90
115
110
130
130
110
125
125
140
145
115
140
140
150
156
125
155
155
160
190
135
175
175
185
235
165
190
190
200
250
200
215
225
225
310
240
260
270
270
340
280
300
360
360
440
Waga (kg)
19
34
34
34
47
26
40
56
56
85
37
56
83
83
89
48
69
85
85
125
72
105
150
150
200
100
183
223
223
345
195
255
270
275
480
355
467
550
550
920
460
677
970
970
1470
1020
930
1600
1600
2100
