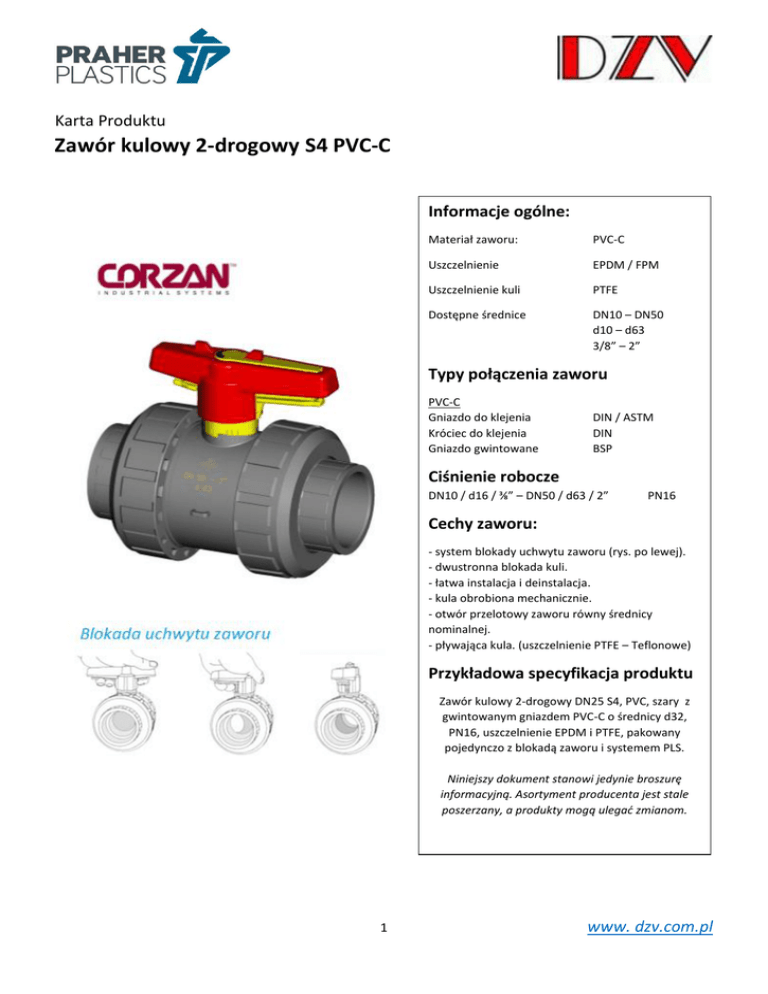

Zawór kulowy 2-drogowy S4 PVC-C

Karta Produktu
Zawór kulowy 2-drogowy S4 PVC-C
Informacje ogólne:
Materiał zaworu:
PVC-C
Uszczelnienie
EPDM / FPM
Uszczelnienie kuli
PTFE
Dostępne średnice
DN10 – DN50
d10 – d63
3/8” – 2”
Typy połączenia zaworu
PVC-C
Gniazdo do klejenia
Króciec do klejenia
Gniazdo gwintowane
DIN / ASTM
DIN
BSP
Ciśnienie robocze
DN10 / d16 / ⅜” – DN50 / d63 / 2”
PN16
Cechy zaworu:
- system blokady uchwytu zaworu (rys. po lewej).
- dwustronna blokada kuli.
- łatwa instalacja i deinstalacja.
- kula obrobiona mechanicznie.
- otwór przelotowy zaworu równy średnicy
nominalnej.
- pływająca kula. (uszczelnienie PTFE – Teflonowe)
Przykładowa specyfikacja produktu
Zawór kulowy 2-drogowy DN25 S4, PVC, szary z
gwintowanym gniazdem PVC-C o średnicy d32,
PN16, uszczelnienie EPDM i PTFE, pakowany
pojedynczo z blokadą zaworu i systemem PLS.
Niniejszy dokument stanowi jedynie broszurę
informacyjną. Asortyment producenta jest stale
poszerzany, a produkty mogą ulegać zmianom.
1
www. dzv.com.pl
Karta Produktu
Zawór kulowy 2-drogowy S4 PVC-C
Wymiary zaworu:
1TSO
– gniazdo gwintowane
– gniazdo klejone
3
SSP - gniazdo zgrzewane
2SSO
2
www. dzv.com.pl
Karta Produktu
Zawór kulowy 2-drogowy S4 PVC-C
LEGENDA
1. System znakowania PLS-lebeling
2. Śruba
3. Uchwyt
4. Mechanizm blokujący zawór
5. O-Ring
6. Wałek
7. Korpus zaworu
8. O-Ring
9. Gniazdo zaworu
10. Kula zaworu
11. O-Ring
12. Pierścień dociskowy
13. O-Ring
14. Typ połączenia (np. gniazdo klejone)
15. Nakrętka
3
www. dzv.com.pl
Karta Produktu
Zawór kulowy 2-drogowy S4 PVC-C
Wykresy:
- spadek ciśnienia (∆p) na zaworze w zależności od przepływu czynnika [l/min] i
średnicy zaworu. Wykres wykonany dla wody o temp. 20 oC
Wybrane wartości spadku ciśnienia
Spadek ciśnienia
1 bar
0,001 bar
DN10
107 l/min
3,4 l/min
DN15
278 l/min
8,8 l/min
DN20
509 l/min
16,1 l/min
DN25
843 l/min
26,7 l/min
DN32
1269 l/min
40,1 l/min
DN40
1858 l/min
58,7 l/min
DN50
3424 l/min
110 l/min
4
www. dzv.com.pl
Karta Produktu
Zawór kulowy 2-drogowy S4 PVC-C
- Moment obrotowy
5
www. dzv.com.pl
PLS – Praher Labeling System
System etykietowania zaworów
Właściwości etykiet:
- Wyjątkowa wytrzymałość.
- Możliwość oznaczania zarówno
markerem, jak i laserowym
grawerem
- łatwe do montażu i demontażu.
- odporne na korozję
- oznaczenie PLS nie wpływa na
pracę zaworu.
- Domyślnym kolor - żółty. Etykiety
w trzech dodatkowych kolorach:
niebieski, czerwony, zielony.
