Kanalizacja deszczowa

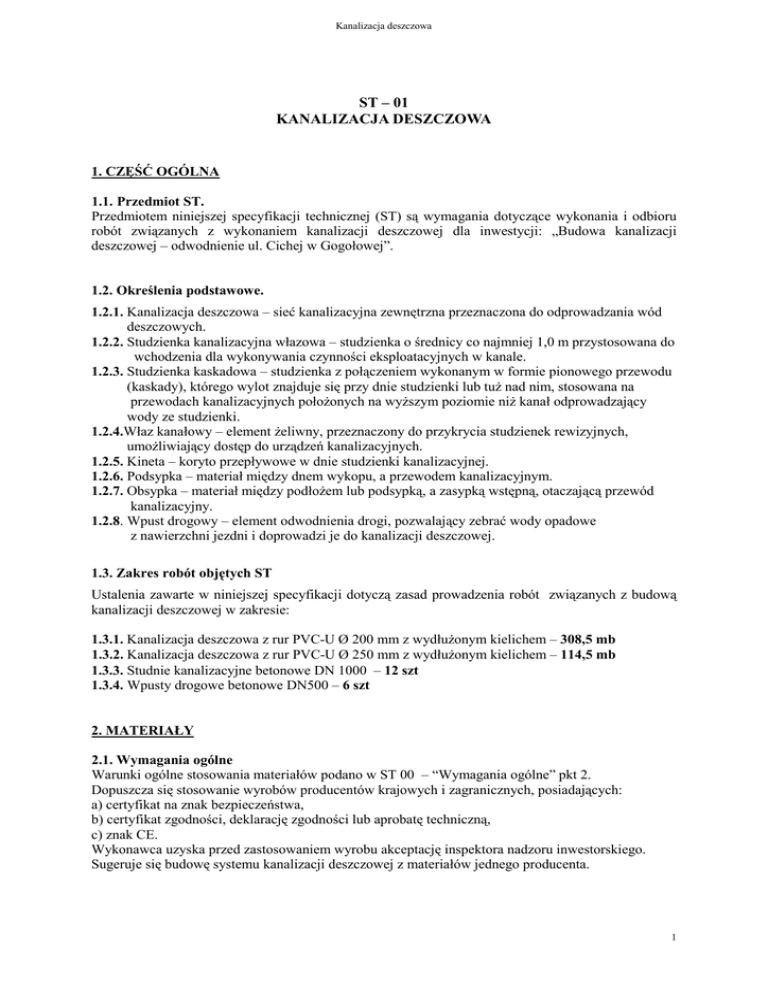

ST – 01
KANALIZACJA DESZCZOWA
1. CZĘŚĆ OGÓLNA
1.1. Przedmiot ST.
Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru
robót związanych z wykonaniem kanalizacji deszczowej dla inwestycji: „Budowa kanalizacji
deszczowej – odwodnienie ul. Cichej w Gogołowej”.
1.2. Określenia podstawowe.
1.2.1. Kanalizacja deszczowa – sieć kanalizacyjna zewnętrzna przeznaczona do odprowadzania wód
deszczowych.
1.2.2. Studzienka kanalizacyjna włazowa – studzienka o średnicy co najmniej 1,0 m przystosowana do
wchodzenia dla wykonywania czynności eksploatacyjnych w kanale.
1.2.3. Studzienka kaskadowa – studzienka z połączeniem wykonanym w formie pionowego przewodu
(kaskady), którego wylot znajduje się przy dnie studzienki lub tuŜ nad nim, stosowana na
przewodach kanalizacyjnych połoŜonych na wyŜszym poziomie niŜ kanał odprowadzający
wody ze studzienki.
1.2.4.Właz kanałowy – element Ŝeliwny, przeznaczony do przykrycia studzienek rewizyjnych,
umoŜliwiający dostęp do urządzeń kanalizacyjnych.
1.2.5. Kineta – koryto przepływowe w dnie studzienki kanalizacyjnej.
1.2.6. Podsypka – materiał między dnem wykopu, a przewodem kanalizacyjnym.
1.2.7. Obsypka – materiał między podłoŜem lub podsypką, a zasypką wstępną, otaczającą przewód
kanalizacyjny.
1.2.8. Wpust drogowy – element odwodnienia drogi, pozwalający zebrać wody opadowe
z nawierzchni jezdni i doprowadzi je do kanalizacji deszczowej.
1.3. Zakres robót objętych ST
Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z budową
kanalizacji deszczowej w zakresie:
1.3.1. Kanalizacja deszczowa z rur PVC-U Ø 200 mm z wydłuŜonym kielichem – 308,5 mb
1.3.2. Kanalizacja deszczowa z rur PVC-U Ø 250 mm z wydłuŜonym kielichem – 114,5 mb
1.3.3. Studnie kanalizacyjne betonowe DN 1000 – 12 szt
1.3.4. Wpusty drogowe betonowe DN500 – 6 szt
2. MATERIAŁY
2.1. Wymagania ogólne
Warunki ogólne stosowania materiałów podano w ST 00 – “Wymagania ogólne” pkt 2.
Dopuszcza się stosowanie wyrobów producentów krajowych i zagranicznych, posiadających:
a) certyfikat na znak bezpieczeństwa,
b) certyfikat zgodności, deklarację zgodności lub aprobatę techniczną,
c) znak CE.
Wykonawca uzyska przed zastosowaniem wyrobu akceptację inspektora nadzoru inwestorskiego.
Sugeruje się budowę systemu kanalizacji deszczowej z materiałów jednego producenta.
1
Kanalizacja deszczowa
2.2. Rury i kształtki kanalizacyjne PVC-U
Do budowy kanalizacji deszczowej grawitacyjnej stosuje się następujące materiały:
- rury kielichowe z polichlorku winylu PVC-U do sieci grawitacyjnej, lite
,klasy S, SDR 34 wg PN-EN1401 o średnicy 200mm i 250mm, łączone na uszczelki, które
dostarcza producent rur,
- kształtki do sieci kanalizacyjnej grawitacyjnej z PCV wg PN-EN1401 .
2.3. Studnie kanalizacyjne betonowe DN1000
Stosować studnie włazowe z prefabrykowanych elementów betonowych DN1000 (12szt), zgodne z
PN-EN 1917:2004, spełniające następujące wymagania:
- studnie z betonu min C35/45 wg. PN-EN 206-1:2003
Elementy studzienek i komór prefabrykowanych z betonu C35/45 stanowią:
- dno stanowiące monolityczne połączenie kręgu i płyty dennej,
- kręgi betonowe ze stopniami złazowymi w wersji antypoślizgowej zgodnie z wymaganiami PN-EN
13101,
- płyta pokrywowa z otworem na właz kanałowy lub zwęŜka redukcyjna,
- pierścień odciąŜający,
- właz Ŝeliwny klasy D400 w drogach, właz Ŝeliwny klasy B125 – tereny zielone,
2.4. Wpusty drogowe betonowe DN500
Stosować wpusty drogowe betonowe (12szt) składające się z następujących elementów:
− podstawa – osadnik
− komory
− zwieńczenia
Podstawa wpustu zwana osadnikiem wykonana jest z betonu o parametrach identycznych
z parametrami betonu do studni betonowych (pkt. 2.3).
Średnica wewnętrzna osadnika wynosi 500 mm, natomiast wysokość uzaleŜniona jest od producenta,
jednak przyjmuje się wysokoś osadnika nie mniejszą niŜ 500 mm.
Komorę wpustu stanowią kręgi betonowe o średnicy wewnętrznej 500 mm i wysokości zaleŜnej od
wysokości studzienki wpustowej. W skład komory wchodzi krąg betonowy przyłączeniowy
z wbudowaną fabrycznie uszczelką.
Zwieńczenie stanowią pokrywa Ŝeliwna przejazdowa 650x450 mm, posadowiona na pokrywie
betonowej oraz pierścieniu odciąŜającym betonowym Ø 1000x650 mm.
2.5. Wyloty kanałów ściekowych- zabezpieczenie koryta rowu
Rurę wylotową PVC φ 250 naleŜy usytuować pod kątem 45stopni do kierunku spływu wód.
Zaprojektowano umocnienie skarpy cieku płytami aŜurowymi po 3m z kaŜdej strony wylotu oraz
palikami drewnianymi φ 10 dł. 1,2m z połowicami Ŝerdzi φ 10-12cm nasączonymi impregnatem.
Rurę wylotową umocniono kostką brukowa na podsypce cementowo-piaskowej.
2.6. Kruszywo
Piasek na podsypkę i obsypkę rur, studni, wpustów wg. PN-87/B-01100.
2.7 Składowanie materiałów
2.7.1. Rury i kształtki PVC-U.
Magazynowane rury powinny być zabezpieczone przed szkodliwymi działaniami promieni
słonecznych, temperaturą nie wyŜszą niŜ 400C i opadami atmosferycznymi. DłuŜsze
składowanie rur powinno odbywać się w pomieszczeniach zamkniętych lub zadaszonych.
Rury powinny być składowane na równym podłoŜu na podkładach i przekładkach
drewnianych, a wysokość stosu nie powinna przekraczać 1,5 m.
Sposób składowania nie moŜe powodować nacisku na kielichy rur powodując ich deformację.
Kształtki i inne materiały (uszczelki, środki do czyszczenia itp. powinny być składowane
w sposób uporządkowany, z zachowaniem wyŜej omówionych środków ostroŜności.
2
Kanalizacja deszczowa
2.7.2. Studnie kanalizacyjne, wpusty drogowe
Materiały składować zgodnie z wytycznymi producentów.
Studnie, wpusty powinny być składowane tak by nie były naraŜone na uszkodzenie i nie utrudniały
normalnej pracy (miejsce składowania akceptuje inspektor nadzoru).
Elementy studni betowych powinny być składowane oddzielnie w sposób umoŜliwiający łatwy dostęp
do uchwytów montaŜowych.
Składowanie włazów moŜe odbywać się na odkrytych składowiskach z dala od substancji
działających korodująco.
2.7.3. Kruszywo
Składowisko kruszywa (piasek) powinno być zlokalizowane jak najbliŜej wykonywanego odcinka
kanalizacji. PodłoŜe składowiska powinno być równe, utwardzone z odpowiednim odwodnieniem,
zabezpieczające kruszywo przed zanieczyszczeniem w czasie jego składowania i poboru.
3.SPRZĘT
3.1. Wymagania ogólne
Warunki ogólne stosowania sprzętu podano w ST 00 – “Wymagania ogólne” pkt 3
3.2. Potrzebny sprzęt
Wykonawca przystępujący do wykonania kanalizacji sanitarnej powinien wykazać się moŜliwością
korzystania z następującego sprzętu:
a) wywrotka - samochód samowyładowczy,
b) samochód skrzyniowy,
c) koparka podsiębierna,
d) spycharka
e) pompa spalinowa
f) zagęszczarka wibracyjna,
g) ubijak spalinowy
h) wycinarka do rur,
i) agregat prądotwórczy,
j) taczki, łopaty, kilofy, grabie itp.
4. TRANSPORT
4.1. Wymagania ogólne
Warunki ogólne stosowania transportu podano w ST 00 – “Wymagania ogólne” pkt. 4.
4.2. Rury i kształtki PCV-U.
Rury naleŜy transportować zgodnie z instrukcją ich producenta. Z uwagi na specyficzne właściwości
rur PVC naleŜy przy transporcie zwrócić szczególną uwagę na następujące wymagania:
• przewóz rur moŜe być wykonywany wyłącznie samochodami skrzyniowymi,
• przewóz powinno się wykonywać przy temperaturze powietrza -5°C do +30°C, przy czym
powinna być zachowana szczególna ostroŜność przy temperaturach ujemnych z uwagi na
zwiększoną kruchość tworzywa,
• na platformie samochodu rury powinny leŜeć kielichami naprzemianlegle, na podkładach
drewnianych ,
• wysokość ładunku na samochodzie nie powinna przekraczać 1 m,
• przy załadunku i rozładunku rur nie moŜna ich rzucać ani przetaczać po pochylni,
• przy długościach większych niŜ długość pojazdu, wielkość zwisu rur nie moŜe przekraczać 1 m.
Rozładunek rur wymaga uŜycia podnośnika widłowego z płaskimi widełkami.
Kształtki kanalizacyjne naleŜy przewozić w odpowiednich pojemnikach z zachowaniem ostroŜności
jak dla rur z PVC.
3
Kanalizacja deszczowa
4.3. Studnie, wpusty drogowe
Studnie, wpusty (ich części składowe) podczas transportu muszą być zabezpieczone przed
uszkodzeniami, nie mogą przesuwać się po podłoŜu ani względem siebie oraz stykać ze ścianami
środka transportu. Ładunek powinien być umocowany wyłącznie niemetalowymi, najlepiej
parcianymi taśmami.
Ze względu na cięŜar studni, załadunek i rozładunek powinien odbywać się mechanicznie, przy
pomocy wózka widłowego lub dźwigu.
Niedopuszczalne jest zrzucanie studni, wpustów (ich części składowych) z pojazdu.
Włazy Ŝeliwne, płyty odciąŜające mogą być przewoŜone dowolnymi środkami transportu.
Elementy naleŜy podczas transportu zabezpieczyć przed przemieszczaniem i uszkodzeniem.
Włazy mogą być przewoŜone luzem.
4.4. Kruszywo.
Piasek przewoŜony będzie samochodami samowyładowczymi i składowany na terenie budowy
w miejscu wyznaczonym przez Wykonawcę.
5. WYKONANIE ROBÓT
5.1. Wymagania ogólne
Warunki ogólne wykonania robót podano w ST 00 – “Wymagania ogólne” pkt. 5.
5.2. Roboty przygotowawcze.
Projektowana oś kanału powinna być oznaczona w terenie przez geodetę z uprawnieniami.
Oś przewodu wyznaczyć w sposób trwały i widoczny, załoŜeniem ciągu reperów roboczych.
Punkty na osi trasy oznaczyć za pomocą drewnianych palików.
5.3 Roboty ziemne.
5.3.1. Wykop liniowy pod kanalizację deszczową.
ZałoŜono usunięcie warstwy ziemi urodzajnej (humusu) o grubości do 15 cm za pomocą spycharek
oraz plantowanie powierzchni gruntu rodzimego kat.I-III z uwzględnieniem odtworzenia terenów
zielonych poprzez humusowanie i obsianie trawą – odcinek D4-D8, D4-W – wzdłuŜ ul. Leśnej.
Wykop pod kanalizację deszczową naleŜy wykonać mechanicznie (koparką podsiębierną)
o ścianach pionowych zgodnie z PN-B-10736 oraz PN-EN 1610
Przyjęto:
- 100% wykopów mechanicznych (536,66m3) z transportem urobku na odległość do 6km,
(312,63 m3) na odkład,
Wykop naleŜy rozpocząć od najniŜszego punktu (wylot do cieku) i prowadzić
w górę w kierunku przeciwnym do spadku kanału. W miejscach kolizji z przewodami
energetycznymi, telekomunikacyjnymi, gazociągowymi, kanalizacji sanitarnej naleŜy załoŜyć rurę
ochronną typu AROT oraz PE na kolidujących z projektowaną kanalizacją przewodach (10,0mb).
Urobek z wykopów odkładać po jednej stronie w odległości 0,6 m od krawędzi wykopu.
Nadmiar urobku zostanie wywieziony na miejsce składowania wyznaczone przez Inwestora.
Między układaną rurą a ścianą wykopu naleŜy zapewnić przestrzeń roboczą min. 0,25 m z kaŜdej
strony, jako zapas potrzebny na deskowanie ścian.
Przyjęto całkowitą szerokość wykopu pod ciągi kanalizacyjne równą 1,0 – odcinek D4-D8-D11-D12m
oraz 1,2m- odcinek W-D4 Wykop pod studnie kanalizacyjne powinien być ok. 0,15 m. głębszy i ok.
1,0 m. szerszy niŜ średnica studni (przyjęto 2,0m x 2,0m).
Spód wykopu naleŜy pozostawić na poziomie wyŜszym od rzędnej projektowanej o ok. 2 do 5 cm
w gruncie suchym.. Pogłębienie wykopu do projektowanej rzędnej naleŜy wykonać bezpośrednio
przed ułoŜeniem podsypki.
Z chwilą osiągnięcia głębokości większej od 1 m od poziomu terenu, naleŜy wykonać zejście do
wykopu po drabinie.
Dno wykopu powinno być równe i wykonane zgodnie ze spadkiem określonym w dokumentacji
4
Kanalizacja deszczowa
projektowej.
Wszelkie opłaty związane ze zleceniem nadzorów branŜowych, zajęciem pasa drogowego na czas
trwania robót, wykonaniem planu organizacji ruchu, itp. ponosi Wykonawca
5.3.2. Powierzchnia ścian umocnionych
Wykopy pod kolektory kanalizacyjne prowadzić z zabezpieczeniem ścian:
- pełnym balami drewnianymi lub prefabrykowanymi obudowami skrzyniowymi 1737,5m2
5.3.3. Podsypka i zasypka
Przyjęto podsypkę piaskową grubości 15 cm.
Rurociąg musi być ułoŜony na podsypce, która zapewni mu jednorodne podparcie na całej długości.
PodłoŜe powinno być tak wyprofilowane, aby rura spoczywała na min. jednej czwartej swej
powierzchni.
Do jej wykonania winien być uŜyty materiał sypki (piasek) wg PN-86-NB-02480, PN-B-11111, PNB-11112 o właściwościach pozwalających na jego zagęszczenie.
Niedopuszczalne jest wyrównanie podłoŜa ziemią z urobku lub podkładanie pod rury kawałków
drewna, kamieni lub gruzu.
Wzmocnienie podłoŜa na odcinkach pod złączami rur powinna być wykonana po próbie szczelności
odcinka kanalizacji.
Dopuszczalne zmniejszenie grubości podłoŜa (podsypki) od przewidywanej w dokumentacji
projektowej, nie powinno być większe niŜ 10%.
Dopuszczalne odchylenie rzędnych podłoŜa od rzędnych przewidzianych w dokumentacji
projektowej, nie powinno przekraczać w Ŝadnym jego punkcie +- 1 cm.
Badania podłoŜa zgodnie z wymaganiami normy PN-81/B-03020.
UŜyty materiał (sypki, drobno lub średnioziarnisty wg PN-86/B-02480, PN-B-11111, PN-B-11112
o właściwościach pozwalających na jego zagęszczenie) i sposób zasypania nie powinien spowodować
uszkodzenia ułoŜonego przewodu oraz studni.
W ul. Cichej przyjęto pełną wymianę gruntu na piasek.
W pozostałych miejscach grubość warstwy obsypki (piasek) ponad wierzch przewodu przyjęto równą
15 cm nad górną tworzącą rury.
Zasypanie kanału przeprowadzić w trzech etapach:
I – wykonanie warstwy ochronnej rury kanalizacyjnej z wyłączeniem złączy,
II – wykonanie warstwy ochronnej na złączach,
III – zasyp wykopu warstwami, z jednoczesnym zagęszczeniem,
Obsypkę studni kanalizacyjnych przyjęto jako piaskową na całej wysokości elementu (pełna wymiana
gruntu). Piasek naleŜy dokładnie ubić zaczynając od ścianki studni w kierunku ściany wykopu.
Zagęszczenie prowadzić tak, aby nie doprowadzić do deformacji studni.
Ubijanie sprzętem mechanicznym na całej szerokości moŜe być przeprowadzone sprzętem przy 30-to
cm warstwie zasypki ponad wierzch rury. Łączna ilość piasku (podsypka, obsypka, pełna wymiana
gruntu to 553,415.
Stopień zagęszczenia zasypki zaleŜy od przeznaczenia terenu nad rurociągiem. Dla przewodów
umieszczonych pod drogami powinien być nie mniejszy niŜ 98% zmodyfikowanej wartości modułu
Proctora.
5.3.4. Odwodnienie wykopów
W czasie robót ziemnych naleŜy zachować odpowiedni spadek podłuŜny umoŜliwiający szybki
odpływ wód z wykopu. NaleŜy uwzględnić ewentualny wpływ kolejności i sposobu odspajania
gruntów oraz terminów wykonania innych robót na spełnienie wymagań dotyczących prawidłowego
odwodnienia wykopu w czasie postępu robót ziemnych.
Źródła wody, odsłonięte przy wykonaniu wykopów, naleŜy ująć w rowy i dreny.
Wody opadowe i gruntowe naleŜy odprowadzić poza teren robót ziemnych.
W budowie sieci kanalizacyjnych w zaleŜności od głębokości wykopu, rodzaj gruntu
i potrzebnej głębokości depresji naleŜy stosować jedną z wymienionych metod odwadniania wykopu:
a) Metoda powierzchniowa: polega na odprowadzeniu powierzchniowym wody w miarę
głębienia wykopu. Metoda ta nie wymaga skomplikowanego sprzętu i często wystarczają
ustawione na powierzchni terenu ręczne lub spalinowe pompy membranowe lub inne,
czerpiące wodę z zagłębień wykonanych w dnie wykopu.
5
Kanalizacja deszczowa
b) Metoda drenaŜu poziomego: polega na ułoŜeniu pod strefą sieci drenaŜu poziomego
w obsypce Ŝwirowej z odprowadzeniem wody do studzienek zbiorowych, skąd woda
odprowadzona jest do odbiornika przy uŜyciu pompy. Po ułoŜeniu sieci
i przeprowadzonych próbach jego szczelności drenaŜ naleŜy wyłączyć z eksploatacji,
a studzienki zbiorcze zdemontować.
c) Metoda depresji: stosowana w przypadku duŜego nawodnienia gruntu polegająca na
wykonaniu studni depresyjnych względnie zastosowania igłofiltrów oraz doprowadzeniem
wody poza teren budowy.
d) Zastosowanie igłofiltrów: ze względu na lokalne warunki gruntowo-wodne zakłada się
dodatkowe odwadnianie wykopów z zastosowaniem igłofiltrów.
Rzeczywiste potrzeby w zakresie odwodnienia wykopów i zastosowanych materiałów naleŜy
weryfikować w trakcie prowadzenia robót wykonawczych, poprzez wykonanie sondowań
geologicznych mających na celu bardziej szczegółowe sprawdzenie przepuszczalności odkrywek
warstwy wodonośnej (współczynnika filtracji) oraz poziomu wód gruntowych w czasie robót.
5.3.5. Przewiert, przecisk
Zaprojektowano przejście pod ul. Leśną metodą przewiertu rurami stalowymi (ochronne) o średnicy
355,0x7,1mm, o długości min. 1 m, łączonych przez spawanie. Jako rury przewiertowe naleŜy
stosować rury stalowe ze szwem o sprawdzonej szczelności wg. PN-79/H-74244 o przekroju
kołowym.
Przewiert realizowany jest przy pomocy hydraulicznej wiertnicy poziomej umieszczonej w komorze
podawczej. Wiertnica zasilana jest agregatem prądotwórczym,
Wiertnicę posadowić na dnie wykopu komory podawczej na płytach drogowych i ustabilizować
o tylną ścianę wykopu (płyta).
Jednocześnie z przewiertem wykonywany jest odwiert gruntu odpowiednim narzędziem,
umieszczonym w czole pierwszego elementu rury ochronnej, wraz z odtransportowaniem urobku przy
pomocy transportera ślimakowego do wykopu początkowego – komory podawczej.
W zaleŜności od rodzaju gruntu stosuje się odpowiednio dobrany rodzaj głowicy wiertniczej.
Po ułoŜeniu rur osłonowych stalowych naleŜy rurę przewodową PVC Ø 250 mm przeciągnąć w rurze
ochronnej przy pomocy płóz dystansowych.
5.4. Roboty montaŜowe.
Po przygotowaniu wykopu i podłoŜa moŜna przystąpić do wykonania montaŜowych robót
kanalizacyjnych. Do budowy kanałów w wykopie otwartym moŜna przystąpić po częściowym
odbiorze technicznym wykopu i podłoŜa na odcinku co najmniej 30 m.
W celu zachowania prawidłowego postępu robót montaŜowych naleŜy przestrzegać zasad budowy
kanału od najniŜszego punktu kanału w kierunku przeciwnym do spadku. Spadki i głębokości
kolektora powinny być zgodne z Dokumentacją Projektową.
Przewody naleŜy układać zgodnie z wymaganiami PN-92/B-10735 oraz PN-EN 1610.
5.4.1. Rury PVC-U
Rury z PVC naleŜy układać przy temperaturze powietrza od 0 do +30oC.
Przy układaniu pojedynczych rur na dnie wykopu, na uprzednio przygotowanym podłoŜu, naleŜy:
- wstępnie rozmieścić rury na dnie wykopu,
- wykonać złącza, przy czym rura kielichowa (do której jest wciskany bosy koniec
następnej rury) winna być uprzednio obsypana warstwą ochronną 30 cm ponad wierchy
rury z wyłączeniem odcinków połączenia rur.
Rury do budowy przewodów przed opuszczeniem do wykopu, naleŜy oczyścić od wewnątrz
i zewnątrz z ziemi oraz sprawdzić czy nie uległy uszkodzeniu w czasie transportu i składowania.
Rury do wykopu naleŜy opuścić ręcznie, za pomocą jednej lub dwóch lin. Niedopuszczalne
jest zrzucanie rur do wykopu. Rury naleŜy układać zawsze w kierunku przeciwnym do spadku dna
wykopu.
Rury z PVC naleŜy łączyć za pomocą kielichowych połączeń wciskowych uszczelnionych
specjalnie wyprofilowanym pierścieniem gumowym.
6
Kanalizacja deszczowa
W celu prawidłowego montaŜu przewodu naleŜy właściwie przygotować rury z PVC, wykonując
odpowiednio wszystkie czynności przygotowawcze, takie jak:
- przycinanie rur,
- ukosowanie bosych końców rur i ich oznaczenie.
Przed wykonaniem połączenia kielichowego wciskowego naleŜy zukosować bose końce rur pod
kątem 15o.
Złącza kielichowe wciskane naleŜy wykonać wkładając do wgłębienia kielicha rury specjalnie
wyprofilowaną pierścieniową uszczelką gumową, a następnie wciskając bosy zukosowany bosy
koniec rury do kielicha, po uprzednim nasmarowaniu go smarem silikonowym. Do wciskania bosego
końca rury przy średnicach powyŜej 90 mm uŜywać naleŜy wciskarek.
Potwierdzenie prawidłowego wykonania połączenia powinno być osiągnięcie przez czoło kielicha
granicy wcisku oraz współosiowość łączonych elementów.
Po zakończeniu prac montaŜowych w danym dniu naleŜy otwarty koniec ułoŜonego przewodu
zabezpieczyć przed ewentualnym zamuleniem wodą gruntową lub opadową przez zatkanie wlotu
odpowiednio dopasowaną pokrywą.
5.4.2. Studnie kanalizacyjne betonowe DN1000
MontaŜ studni naleŜy dostosować do wytycznych i zaleceń ich producenta.
Na wypoziomowanym dnie wykopu umieścić studnię, pamiętając o właściwym kierunku wylotu oraz
wlotów. Do ustabilizowania studni uŜyć piasku.
Przy włączeniu naleŜy przyjąć zasadę, Ŝe włączenie powyŜej 0,5 m. nad dnem studni wymaga
wykonania kaskady.
W skład elementów wieńczących studnię wchodzą pierścień odciąŜający, płyta pokrywowa z
otworem na właz kanałowy lub zwęŜka redukcyjna oraz właz Ŝeliwny klasy D400 (drogi) oraz B125
(tereny zielone) o średnicy 600 mm, umieszczony na płycie.
5.4.3. Wpusty drogowe betonowe Ø 500
Dno studzienki wpustu naleŜy posadowić w wykopie na wcześniej przygotowanym i wyrównanym
podłoŜu, podobnie jak przy posadowieniu studni kanalizacyjnych.
Przy posadowieniu dna pamiętać naleŜy o właściwym kierunku wylotu.
Ze względu na znaczny cięŜar, prefabrykowane elementy betonowe powinny być opuszczane do
wykopu przy pomocy koparki lub dźwigu.
Na umieszczoną w wykopie podstawę (dno) nakładane są pozostałe elementy w postaci kręgów, (wraz
z kręgiem połączeniowym), pokrywa betonowa, posadowiona na pierścieniu betonowym. Zwieńczenie
bezpośrednie stanowi pokrywa Ŝeliwna przejazdowa posadowiona na płycie betonowej.
Połączenie wpustu z rurą kanalizacyjną polega na wciśnięciu bosego końca rury PCV w szczelne
przejście kręgu połączeniowego wpustu drogowego.
6. KONTROLA JAKOŚCI ROBÓT
6.1. Wymagania ogólne
Ogólne zasady kontroli jakości robót podano w ST 00 –“Wymagania ogólne”.
6.2. Kontrola, pomiary i badania w czasie robót
Kontrola zawiązana z wykonaniem kanalizacji deszczowej powinna być przeprowadzona zgodnie
z normą PN–92/B-10735 i PN-EN 1610:2002.
Kontrola wykonania sieci kanalizacyjnej, polega na sprawdzeniu zgodności budowy z projektem.
NaleŜy sprawdzić:
- wytyczenie osi przewodu,
- szerokość wykopu,
- głębokość wykopu,
- odwodnienie wykopu,
- szalowanie wykopu,
- zabezpieczenie od obciąŜeń ruchu kołowego,
7
Kanalizacja deszczowa
- zabezpieczenie innych przewodów w wykopie
- rodzaj podłoŜa,
- rodzaj rur i kształtek,
- składowanie rur i kształtek,
- ułoŜenie przewodu,
- zagęszczenie zasypki przewodu,
- studzienki kanalizacyjne,
- szczelność przewodu,
Zaleca się po wykonaniu kanalizacji, przeprowadzenie inspekcji tv (kamerowanie) wykonanego
odcinka kanalizacji.
Przyjęto wykonanie inspekcji całości wykonanej kanalizacji deszczowej na odcinkach (W-D12).
6.3. Dopuszczalne tolerancje
- odchylenie w planie osi przewodu od osi wytyczonej nie powinno być większe niŜ 0,1 m.,
- odchylenie rzędnych ułoŜonego przewodu od przewidzianych w projekcie nie powinno
przekraczać ± 0,05 m
- odchylenie grubości warstw podłoŜa nie powinno przekraczać ± 3 cm,
- odchylenie szerokości warstwy podłoŜa nie powinno przekraczać ± 5 cm,
- odchylenie odległości osi ułoŜonego kolektora od osi przewodu ustalonej na ławach
celowniczych nie powinna przekraczać ± 5 mm,
- odchylenie spadku ułoŜonego kolektora od przewidzianego w projekcie nie powinno
przekraczać – 5% projektowanego spadku (przy zmniejszonym spadku) i +10%
projektowanego spadku (przy zwiększonym spadku).
- rzędne pokryw studzienek powinny być wykonane z dokładnością do ± 5 mm.
7.OBMIAR ROBÓT
Jednostką obmiarową jest m (metr) wykonanej i odebranej kanalizacji deszczowej (licząc między
osiami studni).
Jednostką obmiarowa jest szt (sztuka) wykonanej i odebranej studni betonowej.
Jednostką obmiarowa jest szt (sztuka) wykonanego i odebranego wpustu drogowego.
8.ODBIÓR ROBÓT
Ogólne zasady odbioru robót podano w ST 00 –“Wymagania ogólne”.
8.1. Odbiór techniczny częściowy
Przy odbiorze częściowym powinny być przedstawione następujące dokumenty:
- dokumentacja projektowana ze zmianami i uzupełnieniami,
- dziennik budowy,
- dokumenty dotyczące jakości wbudowanych materiałów.
Wyniki badań powinny być wpisane do dziennika budowy, który z protokółem próby szczelności
przewodu, inwentaryzacją geodezyjną oraz certyfikatami zgodności z polskimi normami i aprobatami
technicznymi, dotyczącymi rur, kształtek, studzienek kanalizacyjnych jest przedłoŜony podczas
spisywania protokółu odbioru technicznego - częściowego, który stanowi podstawę do decyzji
o moŜliwości zasypania odebranego odcinka przewodu kanalizacyjnego.
Wymagane jest takŜe dokonanie wpisu do dziennika budowy odbioru technicznego - częściowego.
Kierownik budowy jest zobowiązany, zgodnie z ustawą „Prawo budowlane” przy odbiorze
technicznym – częściowym przewodu, zgłosić inwestorowi do odbioru roboty ulegające zakryciu,
8
Kanalizacja deszczowa
zapewnić dokonanie próby i sprawdzenie przewodu, zapewnić geodezyjną inwentaryzację przewodu,
przygotować dokumentację powykonawczą.
8.2. Odbiór techniczny końcowy
Przy odbiorze końcowym powinny być przedstawione następujące dokumenty:
- dokumenty jak przy odbiorze częściowym,
- protokoły wszystkich odbiorów częściowych,
- protokół badań szczelności całego przewodu,
- świadectwa jakości wydane przez dostawców,
- inwentaryzacja geodezyjna przewodów i obiektów na planach sytuacyjnych, wykonana
przez uprawnioną jednostkę geodezyjną.
Wyniki badań powinny być wpisane do dziennika budowy, który z protokółami odbiorów
technicznych częściowych przewodu projektem z wprowadzonymi zmianami podczas budowy,
wynikami badań stopnia zagęszczenia gruntu zasypki wykopu i inwentaryzacją geodezyjną jest
przedłoŜony podczas spisywania protokółu odbioru technicznego końcowego na podstawie którego
przekazuje się inwestorowi wykonany przewód kanalizacyjny.
Konieczne jest takŜe dokonanie wpisu do dziennika budowy o wykonaniu odbioru technicznego
końcowego.
Kierownik budowy jest zobowiązany, zgodnie z ustawą „ Prawo budowlane” przy odbiorze
końcowym złoŜyć oświadczenia:
- o wykonaniu przewodu zgodnie z projektem, warunkami pozwolenia na budowę i warunkami
technicznymi wykonania i odbioru (w tym zgodnie z powołanymi w warunkach przepisami
i polskimi normami),
- o doprowadzeniu do naleŜytego stanu i porządku terenu budowy, a takŜe – w razie korzystania
z ulicy i sąsiadującej nieruchomości.
9.ROZLICZENIE ROBÓT
Wymagania ogólne dotyczące podstawowych płatności podano w ST 00– “Wymagania ogólne” pkt. 9.
10. DOKUMENTY ODNIESIENIA
10.1. Normy.
PN-B-10736:1999
PN-92/B-10729
PN-85/C-89203
PN-85/C-89205
PN-87/B-01100
Roboty ziemne. Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. Warunki techniczne wykonania.
Zwieńczenia wpustów i studzienek kanalizacyjnych do nawierzchni dla ruchu
pieszego i kołowego. Zasady konstrukcji, badania typu, znakowanie, sterowanie
jakością.
Budowa i badania przewodów kanalizacyjnych.
Grunty budowlane. Określenia, symbole, podział i opisy gruntów.
Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne
i projektowanie.
Roboty ziemne budowlane. Wymagania w zakresie wykonania i badania przy
odbiorze.
Zewnętrzne systemy kanalizacyjne.
Systemy przewodowe z tworzyw sztucznych. Podziemne
bezciśnieniowe systemy przewodowe z niezmiękczonego
Kanalizacja. Studzienki kanalizacyjne.
Kształtki kanalizacyjne z nieplastyfikowanego polichlorku winylu.
Rury kanalizacyjne z nieplastyfikowanego polichlorku winylu.
Kruszywa mineralne. Kruszywa skalne. Podział, nazwy i określenia.
BN-83/8836-02
Przewody podziemne. Roboty ziemne. Wymagania i badania przy odbiorze.
PN-EN124:2000
PN-EN1610:2002
PN-86-B-02480
PN-81/B-03020
PN-68/B-06050
PN-EN 752
PN-EN 1401
10.2. Akty prawne
Podano w ST 00 – “Wymagania ogólne” pkt. 1
9
