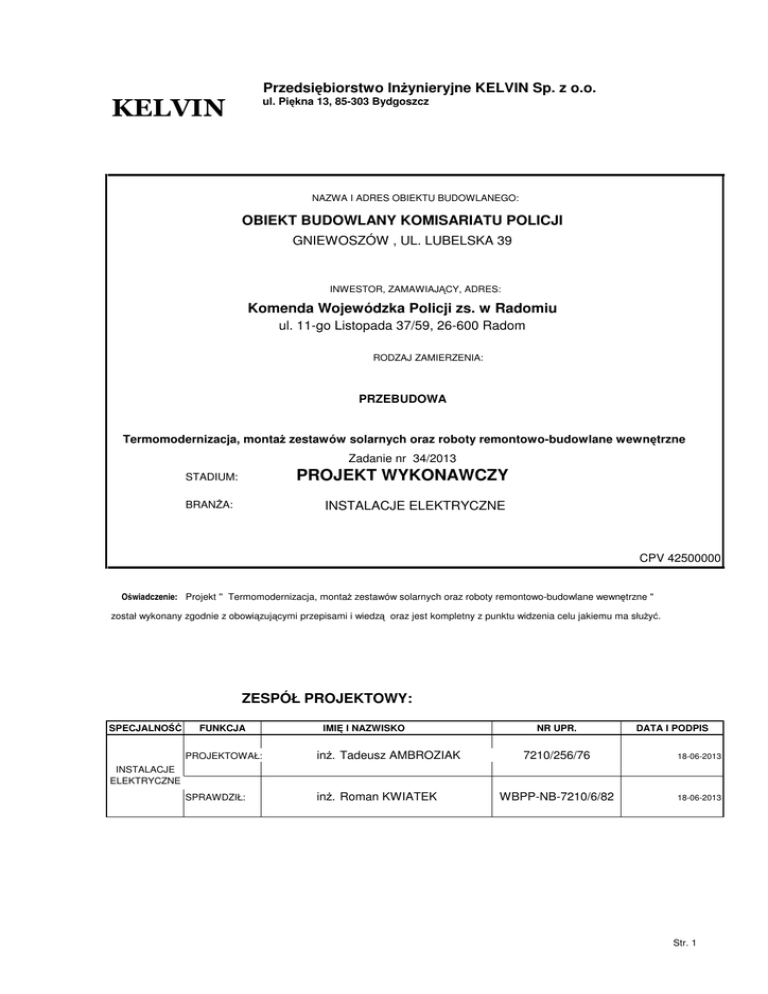

Załącznik nr 10.E.11

Przedsi biorstwo In ynieryjne KELVIN Sp. z o.o.
ul. Pi kna 13, 85-303 Bydgoszcz
NAZWA I ADRES OBIEKTU BUDOWLANEGO:
OBIEKT BUDOWLANY KOMISARIATU POLICJI
GNIEWOSZÓW , UL. LUBELSKA 39
INWESTOR, ZAMAWIAJ CY, ADRES:
Komenda Wojewódzka Policji zs. w Radomiu
ul. 11-go Listopada 37/59, 26-600 Radom
RODZAJ ZAMIERZENIA:
PRZEBUDOWA
Termomodernizacja, monta zestawów solarnych oraz roboty remontowo-budowlane wewn trzne
Zadanie nr 34/2013
PROJEKT WYKONAWCZY
STADIUM:
INSTALACJE ELEKTRYCZNE
BRAN A:
CPV 42500000
O wiadczenie: Projekt '' Termomodernizacja, monta zestawów solarnych oraz roboty remontowo-budowlane wewn trzne "
został wykonany zgodnie z obowi zuj cymi przepisami i wiedz
oraz jest kompletny z punktu widzenia celu jakiemu ma słu y .
ZESPÓŁ PROJEKTOWY:
SPECJALNO
FUNKCJA
IMI I NAZWISKO
PROJEKTOWAŁ:
in . Tadeusz AMBROZIAK
SPRAWDZIŁ:
in . Roman KWIATEK
NR UPR.
DATA I PODPIS
7210/256/76
18-06-2013
WBPP-NB-7210/6/82
18-06-2013
INSTALACJE
ELEKTRYCZNE
Str. 1
INSTALACJA ELEKTRYCZNA
Zasilanie obiektu realizowane jest z istniej cej linni napowietrznej - przył czem napowietrznym do masztu
zamocowanego na dachu. Zasilanie nie legnie zmianie.
Bilans mocy:
ZŁ CZE
Ps= 11,05 kW
Ps= 11,05 kW
A - SZYNY WSPÓLNE
Ps= 8,50 kW
A - SEKCJA ZASILANIA PODSTAWOWEGO
Ps= 9,98 kW
ROZDZIELNICE OGÓLNE
Ps= 3,30 kW
ROZDZIELNICE REZERWOWANE
ROZDZIELNICA KOTŁOWNI
Ps= 1,20 kW
Pomiar energii elektrycznej
Pomiar energii elektrycznej realizowany b dzie w rozdzielnicy głównej
Zaprojektowano pomiar w układzie
BEZPO REDNIM
Rozdzielnice główne budynku
Rozdzielnica główna zlokalizowana została w miejscu wskazanym na rzucie.
Parametry rozdzielnicy głownej:
NAPI CIE ZNAMIONOWE ROZDZIELNICY:
PR D ZNAMIONOWY ROZDZIELNICY:
ZDOLNO
WYŁ CZENIOWA PR DU ZWARCIOWEGO:
ILO
FAZ
CZ STOTLIWO
STOPIE OCHRONY IP:
RODZAJ OBUDOWY:
MOC SZCZYTOWA ROZDZIELNICY:
MOC ZAINSTALOWANA
WSPÓŁCZYNNIK RÓWNOCZESNO CI OBCI
ENIA
OCHRONA PRZEPI CIOWA KLASY:
UKŁAD SIECIOWY:
400
50
50
3
50
55
STALOWA
8,50038
17,0008
0,5
B+C
TN-S
V
A
kA
Hz
kW
kW
-
Zaprojektowano rozdzielnice ogólne:
Rozdzielnica A1A o mocy 3,5 kW. Rozdzielnica zasila obwody ogólne pomieszcze : Pom. nr 1.01 - Sala odpraw ,
Pom. nr 1.02 - Pomieszczenie serwera i urz dze ł czno ci , Pom. nr 1.03 - niadalnia , Pom. nr 1.04 Pomieszczenie pracy zespołowej , Pom. nr 1.05 - Pom. biurowe , Pom. nr 1.06 - Komunikacja , Pom. nr 1.07 Komunikacja+kl.sch. , Pom. nr 0 - 0 , Pom. nr 0 - 0 , Pom. nr 0 - 0 , Pom. nr 1.11 - Sanitariat kobiet ,
Razem łaczna moc rozdzielnic ogólnych wynosi
9,98
Ponadto zaprojektowano rozdzielnic kotłowni
kW
1,20
kW
Trasy kablowe
Wyprowadzenia z rozdzielnic i rozprowadzenia po obiekcie zaprojektowano trasami kablowymi
wykonanymi z korytek metalowych krytych w przestrzeni mi dzystropowej
W pomieszczeniach zarojektowano monta kanałów metalowych dwudzielnych mocowanych na cianie.
Trasy kablowe wskazano na rzucie.
Instalacja o wietleniowa i gniazd wtykowych ogólnego przeznaczeniazaprojektowana została jako wtynkowa.
Instalacja zasilania PEL - w kanałach metalowych dwudzielnych.
Zbiorcza instalacja wył czenia po arowego
Wył czenie po arowe obejmuje wszystkie obwody z wyj tkiem instalacji bezpiecze stwa po arowego
Magistrala ekwipotencjaln PE
Wykonana zostanie przewodem o przekroju równym 1/2 przekroju przewodu czynnego linii zasilaj cej.
. Magistral zako czy na Zbiorczej Szynie Poł cze Wyrównawczych
zabudowanej przy rozdzielnicy głównej.
Z szyny wyprowadzi na zewn trz przewód i poprzez zł cze kontrolne a nast pnie uziemi .
Do magistrali ekwipotencjalnej nale y podł czy wszystkie metalowe elementy instalacji oraz
uzbrojenia zewn trznego.
Przekrój przewodów podł czeniowych – 4 mm2 Cu.
Magistrala ekwipotencjalna - płaskownik miedziany 3mm x 20 mm
Str. 2
Instalacja uziemiaj ca
Instalacj uziemiaj c wykona jako mieszan – uziomem szpilkowym pr tami stalowymi ocynkowanymi
Dn 16 i uziomem otokowym – wykonanym płaskownikiem stalowym ocynkowanym Fe/ZN 25x4
Instalacja SDL
W oparciu o wykonane - zgodnie z norm PN-EN 62305-3 Cz
trzecia ; Uszkodzenia fizyczne
obiektów budowlanych i zagro enie ycia - obliczenia – wprowadzono skoordynowan ochron SPD
budynku o urz dzenia SPD na granicy stref .
Wyznaczono typ urz dzenia SPD – ochronniki przepi ciowe kl. B o poziomie ochrony 2 kV .
Instalacja LPS
LPL - poziom ochrony – został wyznaczony na podstawie szczegółowych oblicze ryzyka bez instalacji
LPS i z instalacj LPS.
W obliczeniach uwzgl dniono– post puj c zgodnie z nakazan norm procedur zarz dzania
ryzykiem – wszystkie komponenty ryzyka.
Okre lono k ty w zwodach LPS, obliczono i zaprezentowano graficznie strefy ochronne z
uwzgl dnieniem zmiennego w zale no ci od wysoko ci k ta ochrony .
Wyliczono w oparciu o norm i uwzgl dniono w projekcie odst py iskrobezpieczne.
Parametry instalacji uwidoczniono w zał czonych obliczeniach .
Tolerowane ryzyko strat
- utrata ycia ludzkiego
- utrata podstawowych usług
- straty materialne
1 x 10-5
1 x 10-3
1 x 10-3
Obliczone ryzyko strat bez ochrony:
- utrata ycia ludzkiego
1,26
- utrata podstawowych usług
0,01
- straty materialne
0,01
x 10-5
x 10-3
x 10-3
Powy sze warto ci ryzyka s wy sze od warto ci tolerowanych
W zwi zku z powy szym wyznacza si nast puj ce rodki ochrony:
LPS KL I
SPD
Obliczone ryzyko strat z uwzgl dnieniem rodków ochrony:
- utrata ycia ludzkiego
- utrata podstawowych usług
- straty materialne
1,00
0,01
0,01
Wyniki oblicze zestawiono w tabeli nr 2
x 10-5
x 10-3
x 10-3
Wyznaczenie minimalnego odst pu iskrobezpiecznego „s” zgodnie z PN EN 62305 -3 :
d >= s = kj x ( kc/km) x L
=
0,45
m
O wiadczenie projektanta:
Obliczone ryzyko strat z uwzgl dnieniem rodków ochrony jest mniejsze od dopuszczalnego
Wewn trzne linie zasilaj ce
Wewn trzne linie zasilaj ce zaprojektowano przewodami miedzianym o izolacji 750 V .
WLZ - A1 wykonany przewodem YDY5x4mm2
WLZ - A2 wykonany przewodem YDY5x4mm2
WLZ - A21 wykonany przewodem YDY5x4mm2
O wietlenie ogólne
Zaprojektowano oprawami z fluorescencyjnymi ródłami wiatła. Przyj to poziom o wietlenia w
pomieszczeniach zgodnie z norm PN -EN 12464-1
Str. 3
Nr pom.
00.01
00.02
0.01
0.02
0.03
0.04
0.05
0.06
0.07
0.08
0
0
0
0.12
0
1.01
1.02
1.03
1.04
1.05
1.06
1.07
0
0
0
1.11
Nazwa pomieszczenia
Kotłownia
Komunikacja
Pokój pomocnika dy urnego
Pokój oficera dy urnego
Pokój biurowy
Szatnia m czyzn
Komunikacja
Sanitariat m czyzn
Sanitariat dla interesantów
Komunikacja
0
0
0
Klatka schodowa
0
Sala odpraw
Pomieszczenie serwera i urz dze ł czno ci
niadalnia
Pomieszczenie pracy zespołowej
Pom. biurowe
Komunikacja
Komunikacja+kl.sch.
0
0
0
Sanitariat kobiet
Projektowane
nat enie
o wietlenia [ lx]
100
100
500
500
500
200
200
300
300
300
300
300
300
300
200
500
300
300
500
300
100
100
100
100
300
300
Ilo
Ilo
gniazd
gniazd
PEL (
podwójnyc 2xRJ45 +
h 230 V
3x 230V)
3
1
2
0
4
9
2
4
2
4
2
0
2
0
1
0
1
0
4
0
2
0
1
2
0
0
1
0
0
0
1
4
2
4
1
0
0
4
1
0
1
0
1
0
1
0
0
0
1
0
1
0
Gniazda wtykowe 230V
Gniazda wtykowe dla wykorzystania ogólnego zaprojektowano w wykonaniu IP20
w sanitariatach IP 44
Instalacj zasilania odbiorników siłowych i technologicznych:
Obwody zasilaj ce odbiorników siłowych zaprojektowano kablami miedzianym o izolacji 750 V .
Charakterystyki i parametry przyj tych urz dze z uzasadnieniem wyboru i przedstawieniem
wyników oblicze instalacji;
System ochrony od pora e .
O wiadczenie projektanta dotycz ce metod ochrony , spełnienia kryteriów skuteczno ci ochrony od
pora e , oraz po wiadczenie poprawno ci doboru przewodów i aparatów.
Zało ony typ sieci - TN- S
Projektowana instalacja wewn trzna w układzie TN-S
Zabezpieczenie podstawowe przed dotykiem bezpo rednim - izolacja ochronna
Zabezpieczenie dodatkowe - przed dotykiem po rednim wył czenie w czasie krótszym od normatywnego .
Projektant o wiadcza , e przyj te metody zapewnienia ochrony podstawowej i dodatkowej przed
pora eniem pr dem elektrycznym , s w oparciu o zestawione w cz ci 2 obliczenia i obowi zuj ce
kryteria - skuteczne.
Projektant o wiadcza równie , e dobrane aparaty, i przewody s zabezpieczone przed skutkami
pr du przet eniowego , zarówno przeci eniowego jak i zwarciowego. Koordynacja warto ci
zabezpiecze zapewnia selektywno wył cze .
Spełnione jest równie zabezpieczenie odbiorników przed spadkiem napi cia .
Str. 4
Instalacja wideofonu
Dla zapewnienia ł czno ci pomi dzy drzwiami zewn trznymi a stanowiskiem oficera dy urnego
w miejscach wskazanych na rzutach zaprojektowano lokalizacj aparatów łaczno ci interkmowej.
Instalacja KD
OPIS PROJEKTOWANYCH CECH SYSTEMU
Kontrola dost pu w budynku ma za zadanie kontrolowa ruch osobowy na terenie projektowanego
obiektu przy u yciu cyfrowych kart zbli eniowych i osobistych kodów PIN.
Rozwi zanie techniczne systemów kontroli dost pu opracowano w oparciu o elementy i
standardy w klasie SA3.
System kontroli dost pu zaprojektowano w oparciu o centralk posiadaj c mo liwo podł czenia
magistral z wyniesionymi modułami wej i wyj i czytników kart magnetycznych .
Centralka powinna zabezpiecza komunikacj w technologii TCP/IP
Magistrale kontrolowane przez central powinny pracowa w standardzie RS 485 lub RS 422.
Projektuje si odr bnym projektem – sieci i instalacji teletechnicznych - zabezpieczenie rodków
technicznych wyniesienia alarmu kablem do centrum monitorowania .
Zasilanie elektrozaczepów odbywa si b dzie z niezale nej instalacji , poprzez przeka niki
wysterowane z czytników lub z modułów rozszerze . Przeka niki nale y montowa w
obudowach bezpo rednio przy drzwiach.
Podej cia przewodów do czytników i elementów drzwiowych wykona jako p/t.. Przepusty przez
ciany i stropy nale y uszczelni i zabezpieczy materiałami dopuszczonymi do stosowania na terenie
Polski, posiadaj cymi odpowiednie atesty dla ogniowej odporno ci 2 godzin.
Zestawienie urz dze
Centrala
Inne elementy systemu bezpiecze stwa
Szyfrator
Elektrozaczepy rewersyjne
Zasilacze elektro-zaczepów – montowane indywidualnie przy ka dym elektro-zaczepie
zasilacze 1 A; 12 V
Instalacja CCTV
Projektuje si wyposa enie budynku i terenu przyległego w instalacj dozoru wizyjnego .
System obejmuje instalacj kamer zewn trznych , kopułkowych w obudowie antywandalowej
w obudowach podgrzewanych
Punkt zapisu w pomieszczeniu pomocnika i punktem podgl du na stanowisku monitoringu .
System zapisu winien zapewnia aktywacj zapisu po detekcji ruchu.
Kamery zabudowane zostan na wysi gnikach ciennych ,
ZESTAWIENIE URZ DZE
System wyposa ony zostanie w :
Rejestrator cyfrowy 8-to kanałowy.
Rejestrator 16 kanałowy, kompresja H.264, Pr dko zapisu 200 kl/s przy D1, 2 x USB 2.0, wyj. VGA,obsługa do
4 dysków HDD (max 2TB) lub 3HDD + nagrywarka DVD , kompresja H.264, System LINUX, menu w j zyku
polskim, 1 wyj cie monitorowe BNC, mo liwo sterowania za pomoc myszy komputerowej (w zestawie), pilota
(w zestawie), z panelu przedniego lub klawiatury steruj cej , 4 wej cia audio, 1 wyj cie audio, maskowanie kamer,
wbudowany moduł sieciowy, Det. Ruchu, szybki Backup przez sie i na urz dzenia przeno ne (Nagrywarka DVD
po USB, Pen drive, dysk twardy na kieszeni zewn trznej), 4 wej cia alarmowe, 6 wyj alarmowych
programowalnych na przeka nik 30VDCm 1Am NO/NC, sterowanie PTZ, inteligentne pozycjonowanie głowic 3D,
Jednoczesne odtwarzanie 16 kanałów.
Dane rejestratora :
Wykonany w wymiarze rack 1.5U, umo liwia zastosowanie go w rozwi zaniach przemysłowych.
Kompresja H.264
Podgl d 8 kamer jednocze nie w formacie 720p, zapis 200 kl/s dla rozdzielczo ci 4CIF(D1)
Podwójny strumie dekodowania,
Funkcja rejestratora, jednoczesna obsługa : podgl d, nagrywanie, odtwarzanie, archiwizacja i zdalny dost p.
Obsługa do 4 dysków HDD(SATA) o pojemno ci do 2 TB ka dy, port eSATA i obsługa CD-RW/DVD-RW\
Jednoczesne odtwarzania 8 kanałów z archiwum nagra
Str. 5
Rozbudowana video detekcja: detekcja ruchu, zasłoni cie kamery, zanik sygnału
Rozbudowane ustawienia kamer: strefy prywatno ci, blokada kamery, ustawienia kolorów, mo liwo
opisywania kamer
Dysk twardy 2 TB
(SATA)
Monitor 19”
MONITOR 19” (parametry minimalne)
typ ekranu
wielko plamki
jasno
kontrast
k ty widzenia (pion/poziom)
czas reakcji matrycy
rozdzielczo maxymalna
cz stotliwo od wie ania poziomego
cz stotliwo od wie ania pionowego
powłoka powierzchni ekranu
bezpiecze stwo
waga bez podstawy
zł cza
kable
instrukcja i sterowniki
wymagania dodatkowe
Ekran ciekłokrystaliczny z aktywn matryc TFT 19”
max. 0,285 mm
250 cd/m2
1000:1
160/160stopni
max. 5 ms
1400 x 900 przy 60 Hz
30 – 81 kHz
56 – 75 kHz
Antyodblaskowa z tward powłok 3H
Kensington Slot
max. 3,9 kg
D-Sub, DVI, 2xUSB
Komplet kabli zasilaj cych i poł czeniowych
Instrukcja do monitora + sterownik na CD lub DVD.
Czas reakcji serwisu – do ko ca nast pnego dnia roboczego.
Kamery zewn trzne stałe,
bez głowic ruchomych i z ogniskow ustawian b d r cznie
Obudowa zewn trzna wandaloodporna z podgrzewaniem
Dzie /Noc
Zoom optyczny: 22X
Minimalne o wietlenie: 0,06/1,0 lx F1,4
3-płaszczyznowa regulacja poło enia obiektywu (obrót, pochylenie, azymut)
Odchylanie: 625 linii/25 ramek; poziome 15 625Hz, pionowe 50Hz
Stosunek sygnału do szumu: 50dB (AGC OFF)
Sygnał wyj ciowy: całkowity sygnał wizyjny CCIR; 1V[p-p], (BNC)
Zasilanie: 12V DC / 24V AC
Wysoko monta u kamer zewn trznych – 5 m ponad poziomem terenu
CZ
RYSUNKOWA
Str. 6
