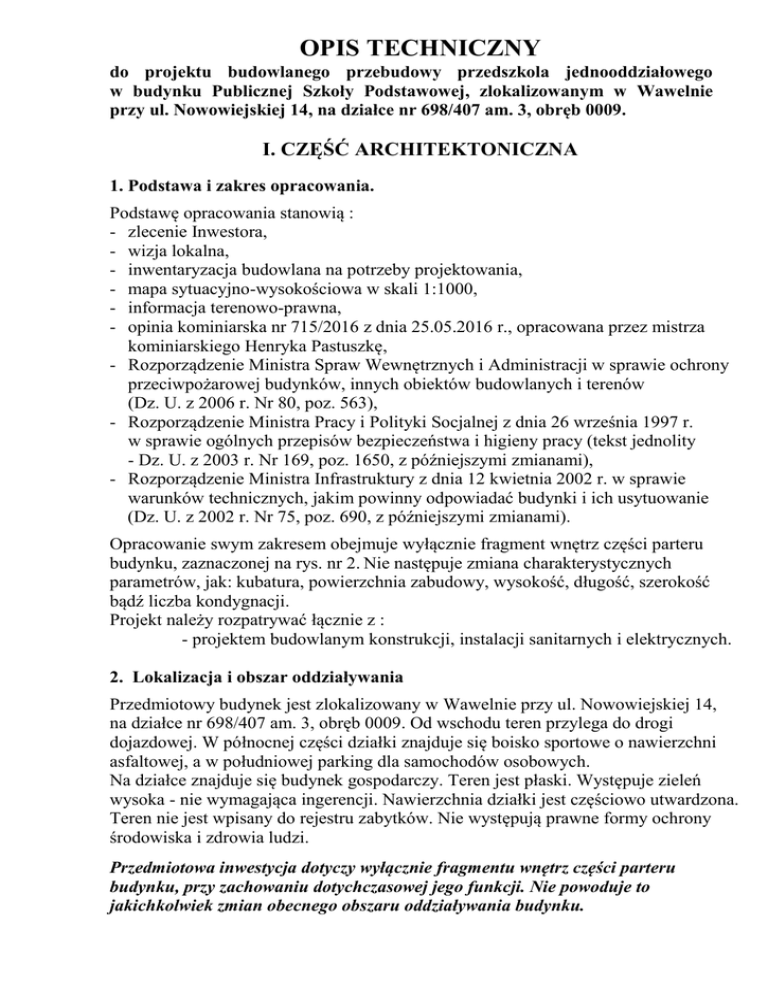

OPIS TECHNICZNY
do projektu budowlanego przebudowy przedszkola jednooddziałowego
w budynku Publicznej Szkoły Podstawowej, zlokalizowanym w Wawelnie
przy ul. Nowowiejskiej 14, na działce nr 698/407 am. 3, obręb 0009.
I. CZĘŚĆ ARCHITEKTONICZNA
1. Podstawa i zakres opracowania.
Podstawę opracowania stanowią :
- zlecenie Inwestora,
- wizja lokalna,
- inwentaryzacja budowlana na potrzeby projektowania,
- mapa sytuacyjno-wysokościowa w skali 1:1000,
- informacja terenowo-prawna,
- opinia kominiarska nr 715/2016 z dnia 25.05.2016 r., opracowana przez mistrza
kominiarskiego Henryka Pastuszkę,
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji w sprawie ochrony
przeciwpożarowej budynków, innych obiektów budowlanych i terenów
(Dz. U. z 2006 r. Nr 80, poz. 563),
- Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r.
w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (tekst jednolity
- Dz. U. z 2003 r. Nr 169, poz. 1650, z późniejszymi zmianami),
- Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie
warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie
(Dz. U. z 2002 r. Nr 75, poz. 690, z późniejszymi zmianami).
Opracowanie swym zakresem obejmuje wyłącznie fragment wnętrz części parteru
budynku, zaznaczonej na rys. nr 2. Nie następuje zmiana charakterystycznych
parametrów, jak: kubatura, powierzchnia zabudowy, wysokość, długość, szerokość
bądź liczba kondygnacji.
Projekt należy rozpatrywać łącznie z :
- projektem budowlanym konstrukcji, instalacji sanitarnych i elektrycznych.
2. Lokalizacja i obszar oddziaływania
Przedmiotowy budynek jest zlokalizowany w Wawelnie przy ul. Nowowiejskiej 14,
na działce nr 698/407 am. 3, obręb 0009. Od wschodu teren przylega do drogi
dojazdowej. W północnej części działki znajduje się boisko sportowe o nawierzchni
asfaltowej, a w południowej parking dla samochodów osobowych.
Na działce znajduje się budynek gospodarczy. Teren jest płaski. Występuje zieleń
wysoka - nie wymagająca ingerencji. Nawierzchnia działki jest częściowo utwardzona.
Teren nie jest wpisany do rejestru zabytków. Nie występują prawne formy ochrony
środowiska i zdrowia ludzi.
Przedmiotowa inwestycja dotyczy wyłącznie fragmentu wnętrz części parteru
budynku, przy zachowaniu dotychczasowej jego funkcji. Nie powoduje to
jakichkolwiek zmian obecnego obszaru oddziaływania budynku.
2
3. Opis stanu istniejącego
3.1. Opis ogólny
Obsługa komunikacyjna odbywa się od drogi dojazdowej, prowadzącej od ulicy
Nowowiejskiej lub od ulicy Szkolnej.
Gromadzenie odpadów komunalnych prowadzi się w szczelnych pojemnikach,
uwzględniających segregację, zlokalizowanych na terenie Inwestora, a ich wywóz
na wysypisko odpadów, zgodnie z uchwałą Rady Gminy Komprachcice.
Budynek jest obiektem trzykondygnacyjnym, z poddaszem nieużytkowym, bez
podpiwniczenia, przekrytym dachem stromym, krytym dachówką ceramiczną.
Konstrukcja tradycyjna: ściany murowane z cegły, stropy z płyt kanałowych grub.
24,0 cm.
Okna wykonane z pcw w kolorze białym, szczelne – bez możliwości infiltracji
powietrza oraz urządzeń nawiewnych. Wyjątek stanowią pomieszczenia na parterze:
nr 1.6 i 1.7 - z oknami drewnianymi. Podokienniki zewnętrzne wykonane z blachy
powlekanej, w kolorze białym.
Drzwi wewnętrzne - drewniane, a zewnętrzne - aluminiowe.
Kominy - wg opinii kominiarskiej nr 715/2016 z dnia 25.05.2016 r., opracowanej
przez mistrza kominiarskiego Henryka Pastuszkę (załączonej do niniejszego
opracowania).
Budynek nie jest wpisany do rejestru zabytków.
3.2. Warunki do korzystania z obiektu przez osoby niepełnosprawne
Zapewniono osobom niepełnosprawnym swobodę poruszania się w obrębie działki
budowlanej. Nachylenie podłużne dojść nie przekracza 5 %, a progi przy wejściach
– 2 cm. Przed wejściem głównym zaprojektowano pochylnię. W budynku zabrania się
stosowania stopni schodów z noskami i podcięciami.
Pomieszczenia dostępne dla dzieci, są zlokalizowane w sposób umożliwiający
swobodny dostęp dla osób niepełnosprawnych, w tym poruszających się na wózkach
inwalidzkich:
- zapewniono przestrzeń manewrową o wymiarach co najmniej 1,5 x 1,5 m,
- zastosowano w tych pomieszczeniach i na trasie dojazdu do nich drzwi bez progów,
- wszystkie drzwi są o szerokości w świetle ościeżnic co najmniej 0,9 m.
3.3. Ekspertyza techniczna stanu konstrukcji i elementów budynku
Ogólny stan techniczny budynku oraz poszczególnych jego elementów konstrukcji
ocenia się jako dobry. Budynek pod względem wytrzymałościowym nie budzi
zastrzeżeń. Biorąc pod uwagę rozmieszczenie ścian nośnych oraz zakres
przewidywanych wyburzeń i wymurowań, wszystkie zmiany są możliwe do
wykonania, bez naruszenia całości układu nośnego budynku. Nie wiążą się one
z koniecznością analizy stanu podłoża gruntowego.
Stan techniczny stolarki okiennej można uznać za dobry, lecz konieczny jest montaż
nawiewników.
3
Projektowane zmiany w funkcji budynku, mogą być dokonane w oparciu
o dokumentację techniczną oraz zrealizowane pod nadzorem osoby uprawnionej
do nadzorowania tego typu robót, z zachowaniem wymogów sztuki budowlanej.
Po dokonaniu przebudowy, obiekt może w dalszym ciągu być bezpiecznie
eksploatowany.
4. Opis rozwiązania funkcjonalno-przestrzennego
4.1.
Opis ogólny
Przedmiotowy budynek publicznej szkoły podstawowej jest obiektem
trzykondygnacyjnym, z poddaszem nieużytkowym, bez podpiwniczenia. Istniejący
oddział przedszkolny - zajmujący część parteru - został wydzielony zarówno
funkcjonalnie, jak i sferze ochrony ppoż. (strefa ZL II).
Dla pracowników administracyjnych, jak i pedagogicznych przedmiotowego
przedszkola (3 osoby) zorganizowano pomieszczenia higieniczno-sanitarne na
sąsiedniej kondygnacji (I piętro), na zasadach określonych w przepisach
o bezpieczeństwie i higienie pracy, przy założeniu, że nie występują czynniki szkodliwe
dla zdrowia i prace brudzące oraz, że wszyscy będą się legitymować wymaganymi
książeczkami zdrowia. Pomieszczenie socjalne oraz ustęp na parterze, przeznaczone
zostały dla pracowników pomocniczych.
4.2. Technologia pomieszczenia cateringu/rozdzielni (pom. 1.10)
Dzieciom uczęszczającym do przedszkola, podaje się jeden posiłek – obiad.
Placówka korzysta z dostaw cateringowych, na mocy umowy podpisanej z firmą
zewnętrzną.
Gotowe posiłki, dostarczane z zewnątrz w termosach (pojemnikach termicznych),
będą przenoszone do pomieszczenia cateringu/rozdzielni (nr 1.10). Tam będą
dzielone, porcjowane (oraz ewentualnie podgrzewane) i wydawane przez obsługę
na stoły do sali zajęć dzieci, w której wydzielono miejsce do konsumpcji posiłków.
Wszystkie potrawy i napoje serwowane będą w naczyniach wielorazowych, które
po konsumpcji podawane będą przez okienko podawcze do zmywalni naczyń (ciąg
brudny) i następnie wymyte, wyparzone trafią do szafek na naczynia czyste (ciąg
czysty). Przy wejściu do rozdzielni znajdują się: szafka na odzież pracowniczą
ochronną tej strefy i szafka na bieżące zasoby stołowe (obrusy, serwetki itp.).
Pojemniki zwrotne nie będą czasowo odkładane, gdyż dostawca odbiera je, zaraz po
wydaniu posiłków dzieciom.
Odpadki konsumpcyjne i śmieci wynoszone są do pojemników, znajdujących się na
zewnątrz budynku.
Dostawa cateringu odbywa się wejściem zapleczowym.
4.3. Wymagania dla pomieszczeń, z których korzystać będą dzieci:
 liczba dzieci : 15; pobyt powyżej 5 godzin dziennie, z leżakowaniem (16 m²
+ 2,5 m² na każde dziecko = 53,5 m²),
4
 meble stanowiące wyposażenie przedszkola, umożliwiają ich mycie oraz
dezynfekowanie,
 podłogi są wykonane z materiałów umożliwiających ich mycie i dezynfekcję,
tj. z płytek gresowych i wykładziny pcw,
 połączenie ścian z podłogami jest wykonane w sposób bezszczelinowy,
umożliwiający jego mycie i dezynfekcję,
 ściany wokół umywalek i zlewozmywaków są wykończone okładziną z płytek
ceramicznych - w sposób zabezpieczający ścianę przed zawilgoceniem,
 ustęp dla dzieci jest wyposażony w umywalki z ciepłą (bateria z mieszaczem,
umożliwiającym utrzymanie temp. wody 35º-40 º C) i zimną wodą, dozownik
na mydło w płynie oraz pojemniki na ręczniki jednorazowego użycia,
 w pomieszczeniach, w których będą przebywać dzieci (nr 1.2, 1.3, 1.8, 1.9, 1.11
i 1.13), zaprojektowano osłony grzejników, zabezpieczające przed gorącem
i uderzeniem, a instalacja grzejników (stalowych, płytowych) umożliwia
utrzymanie w czystości grzejnika, ściany i podłogi,
 instalacje i urządzenia wentylacji mechanicznej - zgodnie z oświadczeniem
użytkownika - będą podlegały okresowemu czyszczeniu, nie rzadziej niż co 24
miesiące, a dokonanie tych czynności będzie udokumentowane,
 w budynku przewidziano szatnię (pom. nr 1.9) z szafkami dla dzieci,
 ustęp dla dzieci przystosowano na potrzeby osób niepełnosprawnych,
 w pomieszczeniu, w którym będą przebywać dzieci (nr 1.11), zaprojektowano
wentylację mechaniczną wywiewną o wydajności 245 m³/h (15 x 15 m³/h
+ 20 m³/h), z regulacją wydajności.
4.4. Program użytkowy
PARTER
Nr pom.
Nazwa
Pow. w m²
1.1
SZKOLNA SALA
53,5
GIMNASTYCZNA
1.2
HOL
61,9
1.3
USTĘP DLA DZIECI
13,0
1.4
POM. GOSPODARCZE
8,8
I PORZĄDKOWE
1.5
USTĘP PERSONELU
3,5
1.6
POM. SOCJALNE
3,4
1.7
KOTŁOWNIA
22,2
1.8
KORYTARZ
20,2
1.9
SZATNIA
10,2
1.10
CATERING/ROZDZIELNIA
8,8
1.11
SALA DLA DZIECI
53,5
PRZEDSZKOLNYCH
1.12
PRZEDSIONEK
4,0
1.13
ŚWIETLICA SZKOLNA
38,1
1.14
GABINET DYREKTORA
14,6
1.15
SEKRETARIAT
20,6
razem
336,3
5
4.5. Zestawienie powierzchni i kubatura
Powierzchnia zabudowy
Powierzchnia netto przedszkola
Powierzchnia netto parteru ogółem
Kubatura
-
bez zmian
121,40 m²
336,30 m²
bez zmian
5. Opis rozwiązania konstrukcyjno-materiałowego
Projekt przewiduje następujący zakres robót budowlanych :
- rozbiórkę obecnych posadzek, ze szlifowaniem kleju i lokalnym podkuciem,
celem wyrównania poziomów, aby uniknąć progów,
- rozbiórkę ścianek - zgodnie z rys. nr 2 oraz poszerzenie otworów drzwiowych obustronne - tak, aby uniknąć wymiany nadproży,
- wykonanie przemurowań z cegły szczelinowej klasy 10 MPa, na zaprawie
cementowo-wapiennej marki 3 MPa,
- wykonanie nowych ścian działowych - z pustaków POROTHERM 11,5 P+W,
- wykonanie nadproży z belek żelbetowych prefabrykowanych typu L19 (120/N),
- zamontowanie wewnętrznych zestawów (ścianki i drzwi) stalowych,
przeszklonych (oddzielających hol od pom. nr 1.8 i 1.15), o klasie odporności
ogniowej (EI 15 – EI 120) podanej na rys. nr 2, malowanych proszkowo w kol.
jedwabnoszarym (RAL 7044), szklonych szkłem bezpiecznym; pas dolny „kopacz” wys. 16,0 cm,
- zamontowanie w ustępie (pom. nr 1.3) systemowych ścianek i drzwi kabinowych
firmy ELTETE, z płyty laminowanej grub. 24 mm, o wysokości 210,0 cm,
z prześwitem nad podłogą 15,0 cm,
- montaż okienka podawczego w pom. nr 1.10 – stalowego, przeszklonego,
malowanego proszkowo w kol. jedwabnoszarym (RAL 7044), szklonego szkłem
bezpiecznym,
- montaż stolarki drzwiowej wewnętrznej (11 szt.); drzwi o wym. w świetle
90/200, drewniane, przylgowe pełne, o izolacyjności akustycznej RA1 min.
25 dB, wykonane w technologii z drewna meranti w kolorze jasnobrązowym,
z powłoką z „Glazuritu”; ościeżnice drewniane, regulowane, w kolorze skrzydeł;
klamki - np. HOPPE/YALE, zawiasy - np. OTLAV, szyldy - np. KFV/YALE
(wszystko w kolorze nikiel satynowy),
- montaż drzwi do kotłowni - drewnianych pełnych, w klasie odporności ogniowej
EI 60,
- montaż sufitu podwieszonego (h=290 cm) w pom. nr 1.3. i 1.5. - z płyt gipsowokartonowych grubości 12,5 mm, na systemowym ruszcie z kształtowników
metalowych,
- wymiana 2 szt. okien drewnianych (pom. nr 1.6 i 1.7) na wykonane z pcw,
o takim samym podziale, jak okna wymienione wcześniej, w kolorze białym,
rozwieralno-uchylnych; szklenie - zestaw jednokomorowy z odstępem 16 mm,
współczynnik U ≤ 1,1 (W/m²K) ; w górnym pasie okiennym (ramie) listwy
wentylacyjne systemu FLOP typu „Trimvent” SM 4000, z siatką przeciw
owadom ; klamki, osłonki, okapniki ROTO - nikiel satynowy ; okucia ROTO
standard lub równoważne,
6
- montaż w istniejących oknach z pcw nawiewników (14 szt.) - w górnym pasie
okiennym (ramie): listwy wentylacyjne systemu FLOP typu „Trimvent” SM
4000, z siatką przeciw owadom lub rozwiązanie równoważne innej firmy,
- podłączenie pomieszczeń do istniejących kanałów wentylacyjnych, wskazanych
w opinii kominiarskiej; montaż 3. szt. wentylatorów kanałowych ø 150 mm
z anemostatami.
6. Wykończenie wewnętrzne
Zaprojektowano posadzki (zgodnie z zestawieniem na rzucie parteru) z : płytek
gresowych antypoślizgowych (R12-13), klasy V odporności na ścieranie (PEI 5),
w kolorze jasnoszarym, o wym. 60 x 60 cm + cokoliki do wysokości 10,0 cm oraz
wykładziny pcw, wywiniętej na ścianę 10,0 cm, na wylewce samopoziomującej;
gramatura min. 1000 g/mkw, klasa ścieralności M lub T, klasa użytkowa min. 33,
z atestem ppoż. w zakresie trudnopalności.
W przedsionku (pom. nr 1.12) - w przygotowanym zagłębieniu – zabudować
wycieraczkę systemową, aluminiową „Ryps”, o wym. 120 x 120 cm; profil niski
- 12 mm, dwie strefy czyszczące (lamele szczotkowe + gumowe ryflowane).
Przewidziano naprawę istniejących tynków cementowo-wapiennych oraz wykonanie
nowych kat. III (na projektowanych ściankach i zamurowaniach), a następnie
wykonanie gładzi gipsowej.
Okładziny ścian z płytek ceramicznych w ustępach - do pełnej wysokości
pomieszczenia (h=290 cm), po uprzednim wykonaniu izolacji przeciwwodnej
(posadzka i ściany) z płynnej folii np. REMMERS lub SUPERFLEX 1 „Deitermann”;
okładziny ponadto w pom. cateringu/rozdzielni, pom. socjalnym i porządkowym
- w rejonie blatów roboczych i zlewu.
Ściany i sufity dwukrotnie malowane farbą akrylową „Sto Color Dinwaiss WM”,
po uprzednim zagruntowaniu środkiem „Sto Plex W” (lub rozwiązanie równoważne
innej firmy).
W pomieszczeniach, w których będą przebywać dzieci (nr 1.2, 1.3, 1.8, 1.9, 1.11
i 1.13), zaprojektowano osłony grzejników, zabezpieczające przed gorącem
i uderzeniem (13 szt.).
7. Instalacje
Projekt przewiduje przebudowę następujących instalacji sanitarnych :
- centralnego ogrzewania i c.w.u. (z istniejącej kotłowni),
- wodociągowej,
- kanalizacji sanitarnej,
- wentylacji grawitacyjnej, wspomaganej w pom. wskazanych na rys. nr 2
wywiewnymi wentylatorami kanałowymi:
 nr 1.3 i 1.5 - 100 m³/h - z wyłącznikiem czasowym,
 nr 1.11 - 245 m³/h - z regulacją wydajności.
Zaprojektowano przebudowę lub wyposażenie w następujące instalacje elektryczne :
- rozdzielnica i tablice rozdzielcze wraz z liniami zasilającymi,
- instalacja oświetlenia podstawowego,
7
instalacja oświetlenia ewakuacyjnego,
przeciwpożarowy wyłącznik prądu,
instalacja nocnego oświetlenia zewnętrznego,
instalacja gniazd wtyczkowych 230V ogólnego przeznaczenia,
instalacja dedykowana (zasilanie komputerów),
instalacje technologiczne,
instalacja dzwonkowa i sygnalizacji włamania,
sieć strukturalna (komputerowa i telefoniczna),
instalacje ochronne (przeciwporażeniowa, przeciwprzepięciowa
i połączeń wyrównawczych).
Roboty w zakresie instalacji, należy prowadzić zgodnie z odpowiednimi projektami
branżowymi.
-
8. Charakterystyka energetyczna
Przebudowa swym zakresem obejmuje wyłącznie fragment wnętrz części parteru
budynku, bez zmiany jej funkcji. Zatem nie wpływa na charakterystykę energetyczną
obiektu, która nie ulega zmianie. Inwestor dysponuje źródłami zaopatrzenia budynku
w energię i ciepło (zasilanie elektroenergetyczne i kotłownia), które nie wchodzą
w zakres niniejszego opracowania, to też zbędne jest przeprowadzanie analizy
możliwości racjonalnego wykorzystania wysokoefektywnych systemów
alternatywnych zaopatrzenia w energię i ciepło.
9. Dane techniczne obiektu budowlanego charakteryzujące jego wpływ na środowisko
9.1. Opis ogólny
W myśl art. 71 ust. 2 ustawy z dnia 3 października 2008 r. O udostępnianiu informacji
o środowisku i jego ochronie, udziale społeczeństwa w ochronie środowiska oraz
o ocenach oddziaływania na środowisko (Dz. U. Nr 199 z 2008 r., poz. 1227, z
późniejszymi zmianami), na potrzeby przedmiotowej inwestycji, nie jest wymagane
uzyskanie decyzji o środowiskowych uwarunkowaniach.
Zgodnie z treścią § 2 ust. 1 i § 3 ust. 1 Rozporządzenia Rady Ministrów z dnia
9 listopada 2010 r. w sprawie określenia rodzajów przedsięwzięć mogących znacząco
oddziaływać na środowisko (Dz. U. Nr 213, poz. 1397), przedmiotowy budynek
nie zalicza się do przedsięwzięć mogących znacząco lub potencjalnie znacząco
oddziaływać na środowisko. Planowane przedsięwzięcie nie wymaga sporządzenia
raportu o jego oddziaływaniu na środowisko.
9.2. Zapotrzebowanie i jakość wody oraz ilość, jakość i sposób odprowadzania
ścieków
Zapotrzebowanie i jakość wody oraz ilość, jakość i sposób odprowadzania ścieków
oraz system odbioru wód - nie ulegają zmianie.
9.2.1. Miejsce pochodzenia wód opadowych lub roztopowych
Miejsca pochodzenia wód opadowych lub roztopowych nie ulegają zmianie.
8
9.2.2. System odbioru wód opadowych lub roztopowych
System odbioru wód opadowych lub roztopowych nie ulega zmianie.
9.3. Emisja zanieczyszczeń gazowych, w tym zapachów, pyłowych i płynnych,
z podaniem ich rodzaju, ilości i zasięgu rozprzestrzeniania się
Jedyną emisją jest ta, związana z działaniem kotłowni, która w wyniku przedmiotowej
przebudowy, nie ulega zmianie.
9.4. Rodzaj i ilości wytwarzanych odpadów
Rodzaj i ilości wytwarzanych odpadów nie ulegają zmianie.
9.5. Właściwości akustyczne oraz emisja drgań, a także promieniowanie,
w szczególności jonizujące, pole elektromagnetyczne i inne zakłócenia
- nie dotyczy.
9.6. Wpływ obiektu budowlanego na istniejący drzewostan, powierzchnię ziemi,
w tym glebę, wody powierzchniowe i podziemne - brak wpływu.
10. Warunki ochrony ppoż.
10.1. Powierzchnia, wysokość i liczba kondygnacji
Budynek jest obiektem trzykondygnacyjnym, o wysokości 10,60 m, klasyfikowanym
jako niski.
Powierzchnia netto przedszkola
- 121,40 m²
Powierzchnia netto parteru ogółem
- 336,30 m²
10.2. Odległość od obiektów sąsiadujących
Od budynków mieszkalnych (Zl IV) na sąsiednich działkach: 9,5 m oraz 10,0 m.
10.3. Parametry pożarowe występujących substancji palnych
Nie występują substancje palne.
10.4. Przewidywana gęstość obciążenia ogniowego
Nie dotyczy.
10.5. Kategoria zagrożenia ludzi i przewidywana liczba osób
Przedmiotowy budynek zalicza się do kategorii zagrożenia ludzi ZL III, natomiast
przebudowywane przedszkole, będące przedmiotem niniejszego opracowania - ZL II.
Przewidywana liczba osób przebywających w przedszkolu: do 20. dzieci oraz do 3.
osób personelu.
10.6. Ocena zagrożenia wybuchem pomieszczeń oraz przestrzeni zewnętrznych
Nie występuje zagrożenie wybuchem pomieszczeń, ani przestrzeni zewnętrznych.
10.7. Podział obiektu na strefy pożarowe
Cały budynek szkolny stanowi strefę ZL III, natomiast wydzielony oddział
przedszkolny na parterze - ZL II (o pow. 121,4 m²). Kotłownię na paliwo stałe
wydzielono drzwiami w klasie odporności ogniowej EI 60.
9
10.8. Klasa odporności pożarowej budynku oraz klasa odporności ogniowej
i stopień rozprzestrzeniania ognia elementów budowlanych
Elementy budynku (w zakresie opracowania), o których mowa w § 216 ust. 1
Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie
warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie
(Dz. U. z 2002 r. Nr 75, poz. 690, z późniejszymi zmianami), spełniają odpowiadające
im wymagania klasy odporności ogniowej „C”:
- dla głównej konstrukcji nośnej R 60,
- dla stropów REI 60,
- dla ścian zewnętrznych EI 30,
- dla ścian wewnętrznych EI 15.
Ponadto, zostały zakwalifikowane jako nierozprzestrzeniające ognia.
Stałe elementy wykończenia i wyposażenia wnętrz oraz wykładziny podłogowe, są
co najmniej trudno zapalne.
10.9. Warunki ewakuacji, oświetlenie ewakuacyjne i zapasowe
Dopuszczalne długości dojść ewakuacyjnych nie są przekroczone. Po opuszczeniu
strefy ZL II, można kierować się do jednego z dwóch wyjść z budynku.
Przewidziano oświetlenie ewakuacyjne i kierunkowe, z 1. godzinnym czasem
podtrzymania - wg części „Instalacje elektryczne” niniejszego opracowania.
10.10. Sposób zabezpieczenia przeciwpożarowego instalacji użytkowych
Przepusty instalacyjne w elementach oddzielenia przeciwpożarowego zaprojektowano
w klasie odporności ogniowej wymaganej dla tych elementów (EI 120). Dopuszcza się
nieinstalowanie przepustów dla pojedynczych rur instalacji wodnych, kanalizacyjnych
i ogrzewczych, wprowadzanych przez ściany i stropy do pomieszczeń
higienicznosanitarnych.
10.11. Dobór urządzeń przeciwpożarowych w obiekcie budowlanym
Ponieważ powierzchnia wydzielonej strefy ZL II nie przekracza 200 m² (121,4 m²),
nie projektuje się hydrantów wewnętrznych DN 25.
W przedsionku zaprojektowano przeciwpożarowy wyłącznik prądu - wg części
„Instalacje elektryczne” niniejszego opracowania.
10.12. Wyposażenie w gaśnice
Zgodnie z obowiązującymi przepisami, przyjęto na każde 100 m2 powierzchni obiektu
2 kg środka gaśniczego. Zaprojektowano 2 szt. gaśnic GP4X – po 1. w obrębie
oddziału przedszkolnego i w pozostałej części parteru, w odległości nie większej od
siebie niż 30 m.
10.13. Zaopatrzenie w wodę do zewnętrznego gaszenia pożaru
W rejonie budynku, zlokalizowane są dwa zewnętrzne hydranty pożarowe HP 80: przy
ul. Szkolnej - w odległości 42,0 m i przy ul. Leśnej - w odległości 42,0 m od budynku.
10.14. Drogi pożarowe
Wzdłuż dłuższego boku obiektu – od strony wejść do niego, w odległości 7,0 m od
głównej ściany zewnętrznej, przebiega droga pożarowa o szerokości jezdni 4,0 m.
Musi ona umożliwiać przejazd pojazdów o nacisku osi na nawierzchnię jezdni 50 kN.
10
11. Informacja dotycząca bezpieczeństwa i ochrony zdrowia
Zgodnie z treścią § 6 Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca
2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz
planu bezpieczeństwa i ochrony zdrowia (Dz. U. Z 2003 r. Nr 120, poz. 1126), dla
przedmiotowej inwestycji, nie jest wymagana informacja bioz.
12. Uwagi końcowe :
- zgodnie z art. 10 Ustawy z dnia 7 lipca 1994 r. Prawo Budowlane, przy
wykonywaniu robót należy stosować wyroby dopuszczone do obrotu
i stosowania w budownictwie,
- przed montażem stolarki otworowej, należy dokonać obmiaru na roboczo,
- uchwyty w drzwiach do pomieszczeń przeznaczonych na pobyt dzieci,
należy montować w układzie pionowym – tak, aby górna część znajdowała
się na wysokości 110 cm, a dolna 90 cm,
- wykonanie robót zgodnie z „Warunkami technicznymi wykonania i odbioru
robót budowlano-montażowych”- „Vademecum budowlane”, Wydawnictwo
„Arkady” ; Warszawa 2002 r., sprawdzając aktualność norm i przepisów
wymienionych w tym opracowaniu oraz zgodnie z kartami technicznymi
i technologią wykonania robót dla produktów.
Opole, maj 2016 r.
