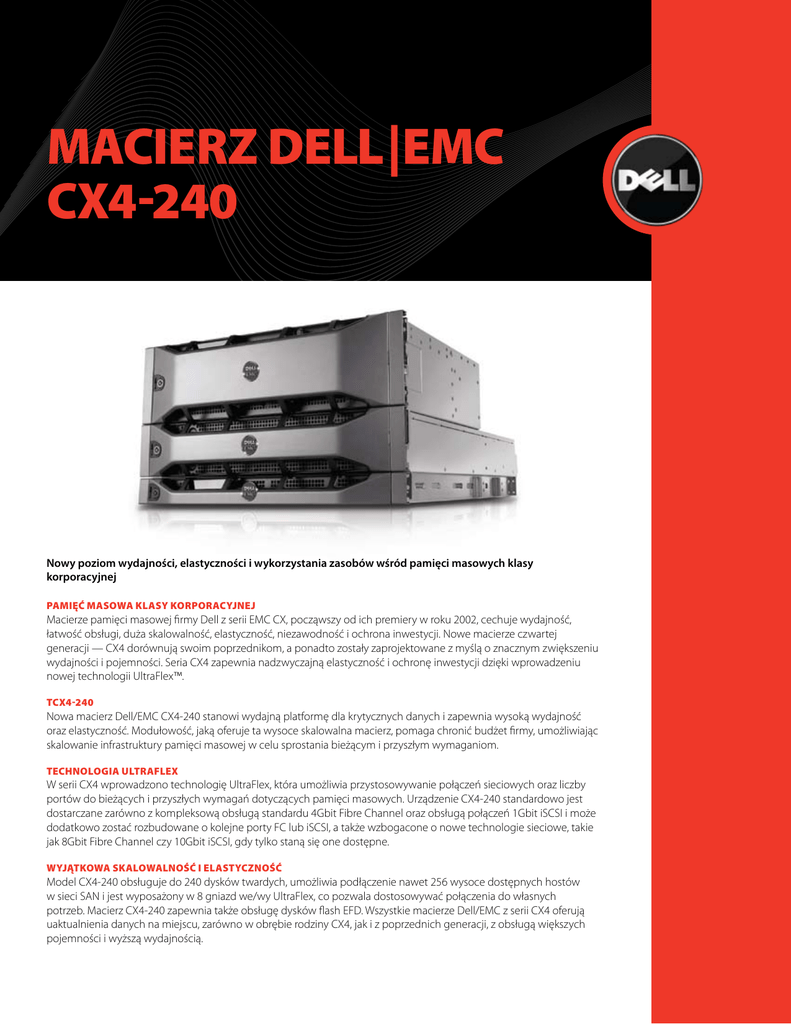

MACIERZ DELL|EMC CX4-240

MACIERZ DELL|EMC
CX4-240
Nowy poziom wydajności, elastyczności i wykorzystania zasobów wśród pamięci masowych klasy
korporacyjnej
Pamięć masowa klasy korporacyjnej
Macierze pamięci masowej firmy Dell z serii EMC CX, począwszy od ich premiery w roku 2002, cechuje wydajność,
łatwość obsługi, duża skalowalność, elastyczność, niezawodność i ochrona inwestycji. Nowe macierze czwartej
generacji — CX4 dorównują swoim poprzednikom, a ponadto zostały zaprojektowane z myślą o znacznym zwiększeniu
wydajności i pojemności. Seria CX4 zapewnia nadzwyczajną elastyczność i ochronę inwestycji dzięki wprowadzeniu
nowej technologii UltraFlex™.
TCX4-240
Nowa macierz Dell/EMC CX4-240 stanowi wydajną platformę dla krytycznych danych i zapewnia wysoką wydajność
oraz elastyczność. Modułowość, jaką oferuje ta wysoce skalowalna macierz, pomaga chronić budżet firmy, umożliwiając
skalowanie infrastruktury pamięci masowej w celu sprostania bieżącym i przyszłym wymaganiom.
Technologia UltraFlex
W serii CX4 wprowadzono technologię UltraFlex, która umożliwia przystosowywanie połączeń sieciowych oraz liczby
portów do bieżących i przyszłych wymagań dotyczących pamięci masowych. Urządzenie CX4-240 standardowo jest
dostarczane zarówno z kompleksową obsługą standardu 4Gbit Fibre Channel oraz obsługą połączeń 1Gbit iSCSI i może
dodatkowo zostać rozbudowane o kolejne porty FC lub iSCSI, a także wzbogacone o nowe technologie sieciowe, takie
jak 8Gbit Fibre Channel czy 10Gbit iSCSI, gdy tylko staną się one dostępne.
Wyjątkowa skalowalność i elastyczność
Model CX4-240 obsługuje do 240 dysków twardych, umożliwia podłączenie nawet 256 wysoce dostępnych hostów
w sieci SAN i jest wyposażony w 8 gniazd we/wy UltraFlex, co pozwala dostosowywać połączenia do własnych
potrzeb. Macierz CX4-240 zapewnia także obsługę dysków flash EFD. Wszystkie macierze Dell/EMC z serii CX4 oferują
uaktualnienia danych na miejscu, zarówno w obrębie rodziny CX4, jak i z poprzednich generacji, z obsługą większych
pojemności i wyższą wydajnością.
Niższe koszty użytkowania
Technologia Virtual Provisioning
umożliwia macierzom CX4-240 alokację
miejsca zgodnie z potrzebami hostów
zamiast konfigurowania dużych pul pamięci
masowej, która pozostaje nieużywana.
W efekcie zmniejsza się liczba potrzebnych
dysków, obniżając koszty sprzętu, skracając
czas zarządzania oraz zmniejszając zużycie
energii.
Rozszerzone warstwy danych
W modelu CX4-240 zostały wprowadzone
innowacje dotyczące warstw danych.
Są to przede wszystkim innowacje
dotyczące obsługi dysków flash EFD
oraz energooszczędnych dysków SATA.
W macierzy CX4-240 dyski flash mogą
służyć jako „Warstwa 0” dla danych, których
przetwarzanie wymaga najwyższej
wydajności. Dyski Fibre Channel dostępne
zarówno w wariancie 10 tys. obr./min,
jak i 15 tys. obr./min są przeznaczone dla
warstwy 1, aby zapewnić wysoką wydajność.
Dyski SATA o szybkości 7,2 tys. obr./min są
przeznaczone dla warstwy 2, aby zapewnić
dużą pojemność pamięci masowej,
jednocześnie obniżając jej koszt. Dyski SATA
o szybkości 5,4 tys. obr./min są przeznaczone
dla warstwy 3.
WŁAŚCIWOŚCI
Pojemność pamięci
masowej
Do 108 TB pojemności sprzętowej dzięki dyskom Fibre Channel
Do 231 TB w przypadku napędów SATA wysokiej pojemności
Skalowalność
Do 240 dysków w macierzy
Liczba procesorów
pamięci masowej
2/macierz
Pamięć podręczna
systemu
8 GB
Poziomy RAID
RAID 0, 1, 1/0, 3, 5 i 6
Obsługiwane serwery
Wszystkie dwu- i czteroprocesorowe serwery Dell™ PowerEdge™;
Różne serwery firm Compaq®, HP®, IBM® i SUN®
zatwierdzone przez firmę EMC
Obsługiwane systemy
operacyjne
Microsoft® Windows® 2000 Server, Windows Server™ 2003, Windows Server
2008, Linux®, Solaris™, VMware®, AIX, HP-UX
Liczba obsługiwanych
hostów
Liczba bezpośrednio podłączonych hostów wysokiej dostępności — do 6 FC
i 4 iSCSI lub 2 FC i 6 iSCSI; do 256 hostów wysokiej dostępności podłączonych
do sieci SAN
Połączenia zewnętrzne
(liczba portów na
macierz)
Niższe koszty energii i chłodzenia
Energooszczędne napędy SATA zużywają
do 32% energii mniej w porównaniu ze
standardowymi dyskami SATA o szybkości
7,2 tys. obr./min.* W macierzy zastosowano
ponadto chłodzenie adaptacyjne, w którym
prędkość obrotowa wentylatorów jest ściśle
dostosowana do potrzeb.
Macierz Dell/EMC CX4-240
Interfejs napędów
Dostępne dyski
Porty podstawowe:
Cztery 4Gbit Fibre Channel i cztery 1Gbit iSCSI
Dodatkowe porty opcjonalne (moduły wejścia/wyjścia UltraFlex):
Osiem przełączników Fibre Channel 4 Gb/s
Osiem przełączników Fibre Channel 4 Gb/s i cztery iSCSI 1Gb/s
Cztery lub osiem 1Gbit iSCSI
Interfejs 4Gbit Fibre Channel
Możliwe przełączanie awaryjne z każdego procesora pamięci masowej do
obu pętli Fibre Channel
Dyski Fibre drive:
146 GB, 15 tys. obr./min; 300 GB, 15 tys. obr./min; 400 GB, 10 tys. obr./min; 450 GB,
15 tys. obr./min
Dyski SATA II:
1 TB, 7,2 tys. obr./min; 1 TB, 5,4 tys. obr./min
Dyski flash EFD:
73 GB
Zarządzanie danymi
Dzięki macierzom pamięci masowej
Dell/EMC można łatwo wdrożyć, rozszerzyć
i ponownie wdrożyć pamięć masową. Dane
można łatwo przenosić między różnymi
klasami dysków i typami macierzy RAID,
uzyskując optymalną kombinację wydajności
i dostępności. Dodatkowo, dzięki technologii
wirtualnych dysków logicznych, migracja
danych przebiega dynamicznie i nie wymaga
nakładu pracy, zapobiegając tym samym
zakłóceniom w działaniu firmy.
Rozwiązywanie problemów
Macierze Dell/EMC są zintegrowane
z rozwiązaniami Exchange®, SQL Server®
i Oracle® firmy Dell, które oferują sprawdzone
i zatwierdzone architektury referencyjne
pomagające stawić czoła wyzwaniom
związanym z przesyłaniem wiadomości
i bazami danych.
Dostępne
oprogramowanie
Wymiary
EMC SnapView™, EMC MirrorView™,
EMC Navisphere® Manager, EMC Navisphere Analyzer,
EMC Navisphere Quality of Service Manager,
EMC PowerPath®, EMC SAN Copy™, Virtual Provisioning,
Replication Manager Family, VMware®
Obudowa procesora pamięci masowej z zasilaczami i obsługą trybu
gotowości
Wysokość: 5,25 cala (13,33 cm), 3 jednostki EIA
Szerokość: 17,5 cala (44,45 cm)
Głębokość: 24,25 cala (61,6 cm)
Waga: 99,5 funta (45,4 kg)
Obudowa z dodatkowymi złączami na macierz dyskową Fibre Channel
4 Gb/s typu punkt-punkt
Wysokość: 5,25 cala (13,34 cm), 3 jednostki EIA
Szerokość: 17,72 cala (45 cm)
Głębokość: 14 cali (35,56 cm)
Waga: 68 funtów (30,9 kg) konfiguracja
*Na podstawie danych technicznych dysku. Rzeczywiste zużycie energii może się różnić
w zależności od konfiguracji, sposobu użytkowania i zmian w procesie produkcyjnym.
PROSTSZE PAMIĘCI MASOWE — ODWIEDŹ DELL.COM/EMC
