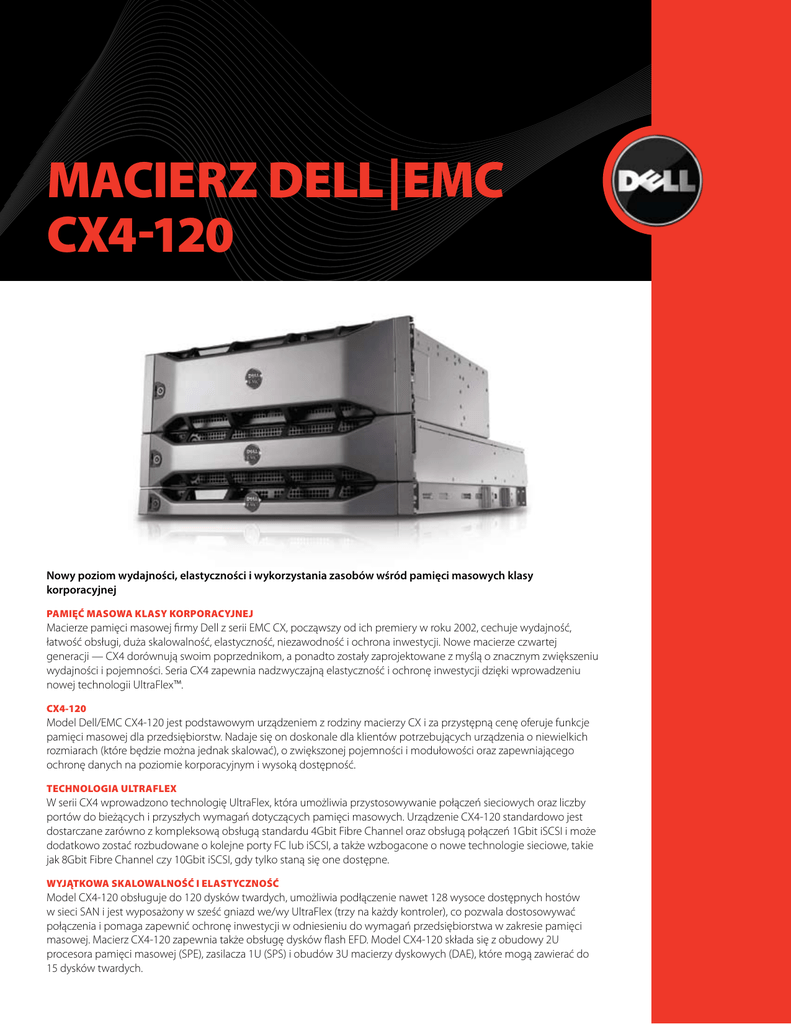

MACIERZ DELL|EMC CX4-120

MACIERZ DELL|EMC
CX4-120
Nowy poziom wydajności, elastyczności i wykorzystania zasobów wśród pamięci masowych klasy
korporacyjnej
Pamięć masowa klasy korporacyjnej
Macierze pamięci masowej firmy Dell z serii EMC CX, począwszy od ich premiery w roku 2002, cechuje wydajność,
łatwość obsługi, duża skalowalność, elastyczność, niezawodność i ochrona inwestycji. Nowe macierze czwartej
generacji — CX4 dorównują swoim poprzednikom, a ponadto zostały zaprojektowane z myślą o znacznym zwiększeniu
wydajności i pojemności. Seria CX4 zapewnia nadzwyczajną elastyczność i ochronę inwestycji dzięki wprowadzeniu
nowej technologii UltraFlex™.
CX4-120
Model Dell/EMC CX4-120 jest podstawowym urządzeniem z rodziny macierzy CX i za przystępną cenę oferuje funkcje
pamięci masowej dla przedsiębiorstw. Nadaje się on doskonale dla klientów potrzebujących urządzenia o niewielkich
rozmiarach (które będzie można jednak skalować), o zwiększonej pojemności i modułowości oraz zapewniającego
ochronę danych na poziomie korporacyjnym i wysoką dostępność.
Technologia UltraFlex
W serii CX4 wprowadzono technologię UltraFlex, która umożliwia przystosowywanie połączeń sieciowych oraz liczby
portów do bieżących i przyszłych wymagań dotyczących pamięci masowych. Urządzenie CX4-120 standardowo jest
dostarczane zarówno z kompleksową obsługą standardu 4Gbit Fibre Channel oraz obsługą połączeń 1Gbit iSCSI i może
dodatkowo zostać rozbudowane o kolejne porty FC lub iSCSI, a także wzbogacone o nowe technologie sieciowe, takie
jak 8Gbit Fibre Channel czy 10Gbit iSCSI, gdy tylko staną się one dostępne.
Wyjątkowa skalowalność i elastyczność
Model CX4-120 obsługuje do 120 dysków twardych, umożliwia podłączenie nawet 128 wysoce dostępnych hostów
w sieci SAN i jest wyposażony w sześć gniazd we/wy UltraFlex (trzy na każdy kontroler), co pozwala dostosowywać
połączenia i pomaga zapewnić ochronę inwestycji w odniesieniu do wymagań przedsiębiorstwa w zakresie pamięci
masowej. Macierz CX4-120 zapewnia także obsługę dysków flash EFD. Model CX4-120 składa się z obudowy 2U
procesora pamięci masowej (SPE), zasilacza 1U (SPS) i obudów 3U macierzy dyskowych (DAE), które mogą zawierać do
15 dysków twardych.
Niższe koszty użytkowania
Technologia Virtual Provisioning umożliwia
macierzom CX4-120 alokację miejsca zgodnie
z potrzebami hostów zamiast konfigurowania
dużych pul pamięci masowej, która pozostaje
nieużywana. W efekcie zmniejsza się liczba
potrzebnych dysków, obniżając koszty
sprzętu, skracając czas zarządzania oraz
zmniejszając zużycie energii.
Rozszerzone warstwy danych
W modelu CX4-120 zostały wprowadzone
innowacje dotyczące warstw danych.
Są to przede wszystkim innowacje
dotyczące obsługi dysków flash EFD
oraz energooszczędnych dysków SATA.
W macierzy CX4-120 dyski flash mogą
służyć jako „Warstwa 0” dla danych, których
przetwarzanie wymaga najwyższej
wydajności. Dyski Fibre Channel dostępne
zarówno w wariancie 10 tys. obr./min, jak
i 15 tys. obr./min są przeznaczone dla
warstwy 1, aby zapewnić wysoką wydajność.
Dyski SATA o szybkości 7,2 tys. obr./min są
przeznaczone dla warstwy 2, aby zapewnić
dużą pojemność pamięci masowej,
jednocześnie obniżając jej koszt. Dyski SATA
o szybkości 5,4 tys. obr./min są przeznaczone
dla warstwy 3.
WŁAŚCIWOŚCI
Macierz Dell/EMC CX4-120
Pojemność pamięci
masowej
Do 54 TB pojemności sprzętowej dzięki dyskom Fibre Channel
Do 120 TB w przypadku napędów SATA wysokiej pojemności
Skalowalność
Do 120 dysków w macierzy
Liczba procesorów
pamięci masowej
2/macierz
Pamięć podręczna
systemu
6 GB
Poziomy RAID
RAID 0, 1, 1/0, 3, 5 i 6
Obsługiwane
serwery
Wszystkie dwu- i czteroprocesorowe serwery Dell™ PowerEdge™,
różne serwery firm Compaq®, HP®, IBM® i SUN® zatwierdzone przez firmę EMC
Obsługa systemu
operacyjnego
Microsoft® Windows® 2000 Server, Windows Server™ 2003, Windows Server 2008,
Linux®, Solaris™, VMware®, AIX, HP-UX
Liczba
obsługiwanych
hostów
Liczba bezpośrednio podłączonych
hostów wysokiej dostępności — do 6 FC i 2 iSCSI lub 2 FC i 4 iSCSI;
Do 128 hostów wysokiej dostępności podłączonych do sieci SAN
Połączenia
zewnętrzne
(liczba portów na
macierz)
Niższe koszty energii i chłodzenia
Energooszczędne napędy SATA zużywają
do 32% energii mniej w porównaniu ze
standardowymi dyskami SATA o szybkości
7,2 tys. obr./min.* W macierzy zastosowano
ponadto chłodzenie adaptacyjne, w którym
prędkość obrotowa wentylatorów jest ściśle
dostosowana do potrzeb.
Rozwiązywanie problemów
Macierze Dell/EMC są zintegrowane
z rozwiązaniami Exchange®, SQL Server®
i Oracle® firmy Dell, które oferują sprawdzone
i zatwierdzone architektury referencyjne
pomagające stawić czoła wyzwaniom
związanym z przesyłaniem wiadomości
i bazami danych.
Dodatkowe porty opcjonalne (moduły wejścia/wyjścia UltraFlex):
Osiem 4Gbit Fibre Channel lub cztery 1Gbit iSCSI
Interfejs napędów
Interfejs 4Gbit Fibre Channel
Możliwe przełączanie awaryjne z każdego procesora pamięci masowej na oba
węzły Fibre Channel
Dostępne dyski
Dyski Fibre drive:
146 GB, 15 tys. obr./min; 300 GB, 15 tys. obr./min; 400 GB, 10 tys. obr./min;
450 GB, 15 tys. obr./min
Dyski SATA II:
1 TB, 7,2 tys. obr./min; 1 TB, 5,4 tys. obr./min
Dyski flash EFD:
73 GB
Dostępne
oprogramowanie
EMC SnapView™, EMC MirrorView™, EMC Navisphere® Manager,
EMC Navisphere Analyzer,
EMC Navisphere Quality of Service Manager,
EMC PowerPath® (w zestawie), EMC SAN Copy™, Virtual Provisioning,
Replication Manager Family, VMware®
Zarządzanie danymi
Dzięki macierzom pamięci masowej
Dell/EMC można łatwo wdrożyć, rozszerzyć
i ponownie wdrożyć pamięć masową. Dane
można łatwo przenosić między różnymi
klasami dysków i typami macierzy RAID,
uzyskując optymalną kombinację wydajności
i dostępności. Dodatkowo, dzięki technologii
wirtualnych dysków logicznych, migracja
danych przebiega dynamicznie i nie wymaga
nakładu pracy, zapobiegając tym samym
zakłóceniom w działaniu firmy.
Porty podstawowe:
cztery 4Gbit Fibre Channel i cztery 1Gbit iSCSI
Obudowa procesora pamięci masowej z zasilaczami i obsługą trybu
gotowości
Wysokość: 5,25 cala (26.67 cm), 3 jednostki EIA
Szerokość: 17,5 cala (44,45 cm)
Głębokość: 24,25 cala (61,6 cm)
Waga: 99,5 funta (45,4 kg)
Wymiary
Obudowa z dodatkowymi złączami na macierz dyskową Fibre Channel
4 Gb/s typu punkt-punkt
Wysokość: 5,25 cala (13,34 cm), 3 jednostki EIA
Szerokość: 17,72 cala (45 cm)
Głębokość: 14 cali (35,56 cm)
Waga: 68 funtów (30,9 kg) konfiguracja
*Na podstawie danych technicznych dysku. Rzeczywiste zużycie energii może się różnić w zależności
od konfiguracji, sposobu użytkowania i zmian w procesie produkcyjnym.
