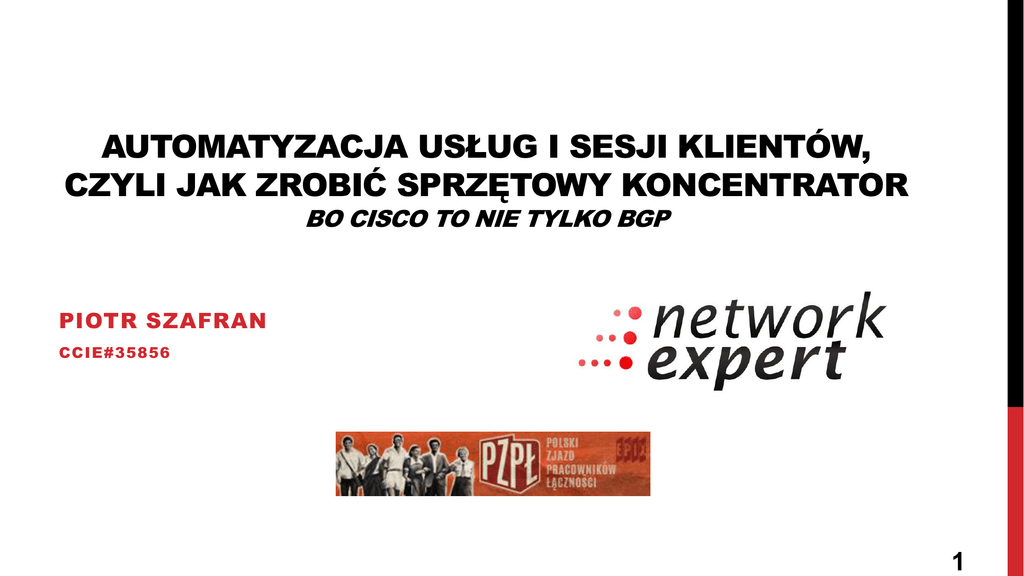

AUTOMATYZACJA USŁUG I SESJI KLIENTÓW,
CZYLI JAK ZROBIĆ SPRZĘTOWY KONCENTRATOR
BO CISCO TO NIE TYLKO BGP
PIOTR SZAFRAN
CCIE#35856
1
PIOTR SZAFRAN
CCIE#35856
Architekt sieci SP
tel: 607298362
mail: [email protected]
NETWORK EXPERT sp. z o.o.
www.networkexpert.pl
2
PLAN
• Co to jest Koncentrator/Bras/BNG?
• Jak możemy tworzyć usługi dodane w sieci ISP
• Demo
• Case Study
3
KONCENTRATOR - BNG/BRAS
• Koncentrator czyli BRAS służy do terminacji usług
klientów
• Bras -> BNG => CISCO ASR1000 / ASR9000
• Funkcjonalność ISG (Intelligent Services Gateway),
która umożliwia
•
•
•
•
Nie tylko stare jak świat bras’y PPP
Zarządzanie sesjami
Zarządzanie usługami
Wszystko w super elastycznej formie skalowalnej
do milionów abonentów
Wartość
dodana
4
ARCHITEKTURA BRAS
5
SUBSCRIBER CZYLI SESJA
• Bng świetnie się sprawdza przy dostępie czysto ethernetowym lub PPPoE
• W PPPoE działa to standardowo
• W dostępie czysto ethernetowym automatycznie kreowane sesje na podstawie:
• Mac address
• IP
• Dowolnego pola w pakietach L2 i L3
• Kiedy kreowana jest sesja?
• Po przyjściu pierwszego pakietu od klienta (FSOL) lub po zapytaniu DHCP
Co to jest sesja?
Wirtualny stan sieci oznaczający połączonego klienta Kowalskiego z danym z pakietem
dostęp do netu „Internety-super” tj 10Mbps up/down
6
UWIERZYTELNIENIE
• Klienta musimy jakoś zidentyfikować
• W PPPoE to username/pass
• W sesji Eth: IP klienta, MAC adres lub port z opcji 82
Access request
Czy klient IP=91.1.1.1 może
do Internetów?
select * from abonenci
where ip=$ip
Access accept
Tak może!
Download 10 Mbps.
Upload 1 Mbps.
Usługi: Redirect oraz accounting
Info o abonencie
7
USŁUGI – COŚ WIĘCEJ
• Po poprawnej autoryzacji mamy utworzone sesje klientów
• Każda sesja to tak naprawdę przelatujące pakiety od klienta - całość
• Usługi to granularne składniki
8
BRAS – HIERARCHIA MOŻLIWOŚCI
Mamy sesje = subscriber = klient
Mamy usługi wewnątrz sesji (Wydzielane poprzez acl)
Mamy akcje („ficzery”):
• Policing (per cała sesja jak w dostępie do internetu lub
per usługa)
• Blokada
• L4 Redirect
• Accounting
• Dołączenie do VPN lub jakiś zasobów
9
CO MOŻEMY?
• Dynamiczne ostrzeżenia o rozrachunkach – redirect WWW
• Dostęp do facebook bez limitu prędkości
• Limity pobierania danych
• Dostęp do IP Tv/ jako usługa
• I wszystko inne co możemy zrobić na poziomie warstw 2-4! 
10
CASE STUDY
• Pro-internet
Idea
Zróbmy fajną sieć lokalnego operatora, która jest
• Standardowa i serwisowalna
• Stwarza mało problemów
• Jest zarządzana poprzez koleżanki w BOKu klikające w CRMie
13
CASE STUDY
• Systel
Idea
• Pełna automatyzacja procesów biznesowych
• Standaryzacja w niewielkiej sieci
• Wyrzucenie wszystkich skrypto wynalazków
• Wdrożone w 1 weekend, działa od 9 miesięcy bez problemu
14
ISP IN THE BOX
• ASR 1001-X
• 6 portów Ge, 2 x 10G
• Do 8000 równoczesnych sesji
• FreeRadius jako translacja pakietów Radius na SQL
• Baza danych, która pewnie i tak już jest!
15
USŁUGI – CZYLI PRAKTYCZNA STRONA
OBRONY ARPU
• Usługa = złap cały ruch na port 80 (www) i zrób L4 redirect na nasz wyznaczony
serwer – ostrzeżenie o braku płatności, najlepiej w połączeniu z szybkimi
płatnościami online
• Automatyczne odblokowanie po opłaceniu (Radius CoA lub restart sesji)
• Łatwe blokowanie dostępu do netu z panelu aka kontrola rodzicielska („u nas
Internet w domu działa po 18…”)
• Internet z limitem danych lub Internet na godziny
• Strona z redirect dla osób bez umowy (a na pewno się znajdą!)
• Dostęp do treści premium
• Pełen accounting – rekordy CDR z informacją ile trwała sesje, ile pakietów i ile
bajtów zostało przesłane – ciekawy element analityczny
16
ZALETY
• Standaryzacja usług! Jak nie ma w bazie to nie będzie działać – zmuszenie do
porządków
• Prostota działania
• Stabilna platforma
• Możliwość prostej realizacji usług
17
JAK ZREALIZUJEMY CISCO BRAS
CSR 1000v
• Wirtualny ASR1000, idealny do
TESTÓW!
ASR 1000
• Pełna gama modeli od 1001-x do 1009-X
i 200Gbps
• 1001-X to obsłuży do 8000 klientów, a
1002-X do 29000!
• ASR-1001-HX – 8x10G + 8x1G i 30k
klientów
+ Licencje
ASR 9000
• Pełna gama modeli – setki portów Ge i
10Ge
• ASR9001
18
Dziękuję za uwagę!
Pytania?
Zapraszam na indywidualne demo
