SIMAF Sp. z oo 44-100 GLIWICE, ul. KAROLINKI 58 Adres

140,0
64,0
140,0
42,0
34,0
13,0
80,0
projektowane podwieszenie
sufitu z płyt G-K
listwa dekoracyjna przysufitowa np.NMC
ARSTYLE AD 22, 10x22,5cm,
malowana kolorem Tikkurila F497
47,0
projektowane podwieszenie
sufitu z płyt G-K
140,0
ściana malowana
Tikkurila F497
140,0
ściana malowana
Tikkurila F497
listwa dekoracyjna przysufitowa NMC
ARSTYLE AD 22, 10x22,5cm,
malowana kolorem Tikkurila F497
H=222cm
lampa dekoracyjna np.Italux
Valio śr.27cm, kolor biały
lampa dekoracyjna np.Italux
Reso śr.18cm, kolor biały
2,0
226,0
grzejnik maksymalnie dosunięty
do zabudowy ze stelażami podtynkowymi
przed rozpoczeciem montażu stelaży
należy zweryfikować na budowie ilośc miejsca
potrzebną do osadzenia grzejników UWAGA!
należy pamiętać o termostacie
70,0
368,0
bateria jednouchwytowa np.Tremme
Xero,biała
miejsce rozpoczęcia
układania płytek
miejsce rozpoczęcia
układania płytek
umywalka np.KOŁO Style 65x46cm,
biała
78,0
grzejnik 100x50x11,5cm,
np.Jaga Strada,biały
płytki ścienne np.Paradyż
Tamoe Bianco 9,8x29,8cm
85,0
parapet -konglomerat kwarcowy
np.Hoder 4000 gr.2cm
UWAGA! Należy podkuć
2cm parapetu w celu
montażu płyty granitu
226,0
płytki ścienne np.Paradyż
Tamoe Bianco 9,8x29,8cm
lampa dekoracyjna np.Italux
Heart śr.27cm, kolor biały
wysokość wynikowa- zakończenie pełną płytką
183,0
368,0
zabudowa stelaży podtynkowych
do wysokości płytek
H=195cm
368,0
2,0
290,0
H=200cm
40,0
stelaż podtynkowy np.Grohe Rapid
SL do wc ściennego, wys.82cm

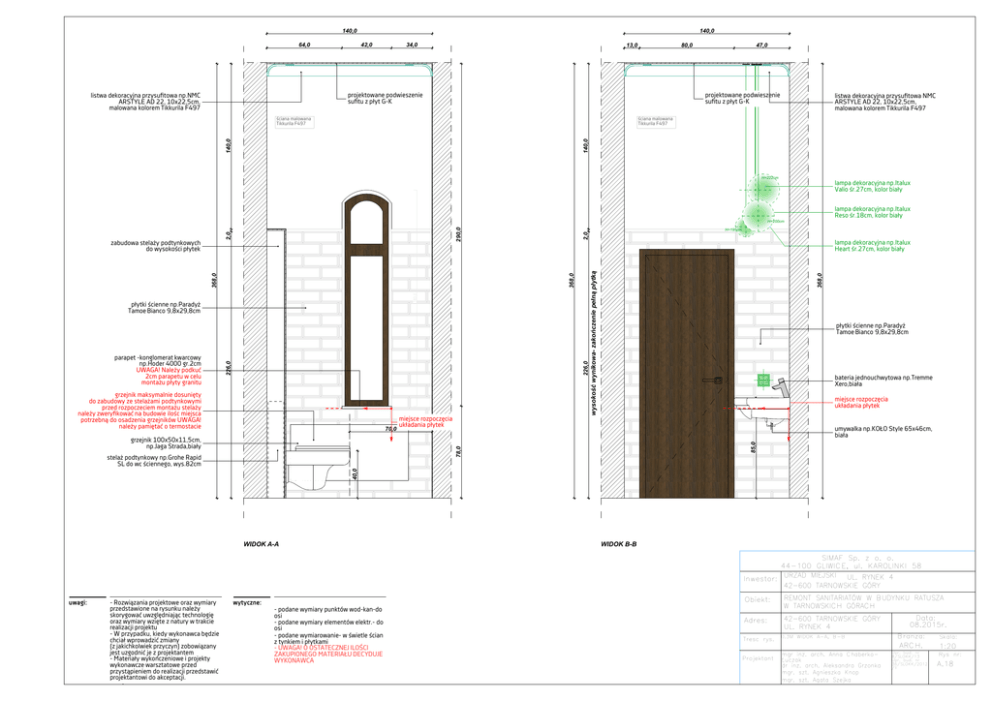

WIDOK A-A
WIDOK B-B
Inwestor:
uwagi:
GSPublisherEngine 9.0.84.77
- Rozwiązania projektowe oraz wymiary
przedstawione na rysunku należy
skorygować uwzględniając technologię
oraz wymiary wzięte z natury w trakcie
realizacji projektu
- W przypadku, kiedy wykonawca będzie
chciał wprowadzić zmiany
(z jakichkolwiek przyczyn) zobowiązany
jest uzgodnić je z projektantem
- Materiały wykończeniowe i projekty
wykonawcze warsztatowe przed
przystąpieniem do realizacji przedstawić
projektantowi do akceptacji.
wytyczne:
- podane wymiary punktów wod-kan-do
osi
- podane wymiary elementów elektr.- do
osi
- podane wymiarowanie- w świetle ścian
z tynkiem i płytkami
- UWAGA! O OSTATECZNEJ ILOŚCI
ZAKUPIONEGO MATERIAŁU DECYDUJE
WYKONAWCA
SIMAF Sp. z o. o.
44-100 GLIWICE, ul. KAROLINKI 58
URZAD MIEJSKI
UL. RYNEK 4
42-600 TARNOWSKIE GÓRY
Obiekt:
REMONT SANITARIATÓW W BUDYNKU RATUSZA
W TARNOWSKICH GÓRACH
Adres:
42-600 TARNOWSKIE GÓRY
UL. RYNEK 4
Tresc rys.
0.3M WIDOK A-A, B-B
Data:
08.2015r.
Branza:
ARCH.
Projektant
mgr inz. arch. Anna ChaberkoŁuczak
dr inz. arch. Aleksandra Grzonka
mgr. szt. Agnieszka Knop
mgr. szt. Agata Szejka
Upr. bud. nr
8/SLOKK/13
Upr. bud. nr
36/SLOKK/2012
/II
Skala:
1:20
Rys nr:
A.18
