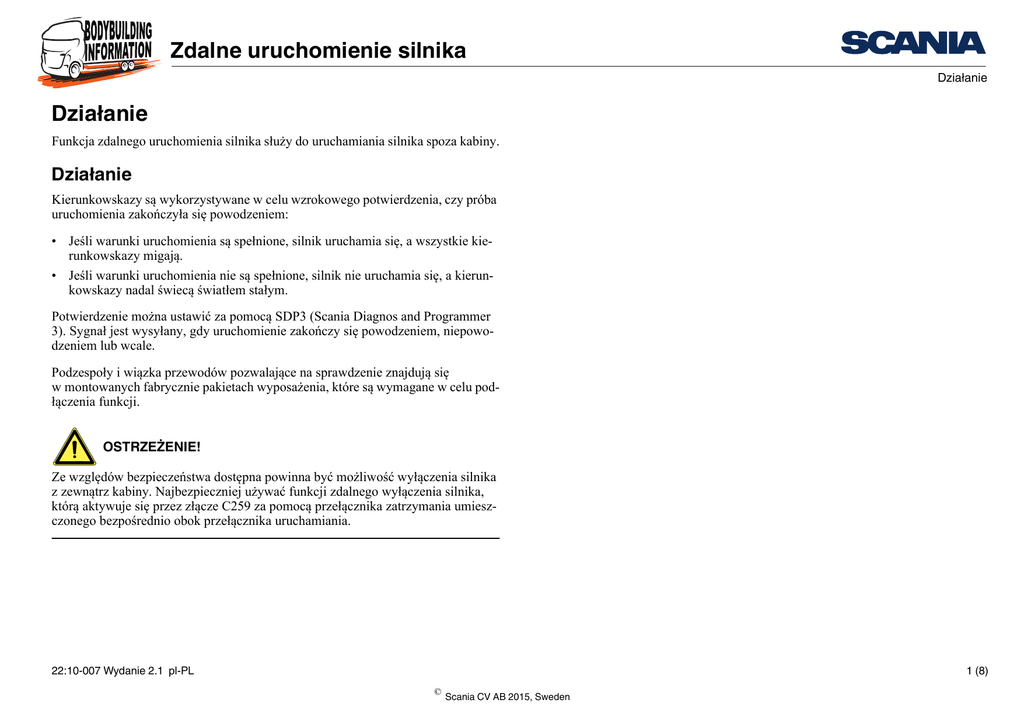

Zdalne uruchomienie silnika Działanie

Zdalne uruchomienie silnika
Działanie
Działanie
Funkcja zdalnego uruchomienia silnika służy do uruchamiania silnika spoza kabiny.
Działanie
Kierunkowskazy są wykorzystywane w celu wzrokowego potwierdzenia, czy próba
uruchomienia zakończyła się powodzeniem:
• Jeśli warunki uruchomienia są spełnione, silnik uruchamia się, a wszystkie kierunkowskazy migają.
• Jeśli warunki uruchomienia nie są spełnione, silnik nie uruchamia się, a kierunkowskazy nadal świecą światłem stałym.
Potwierdzenie można ustawić za pomocą SDP3 (Scania Diagnos and Programmer
3). Sygnał jest wysyłany, gdy uruchomienie zakończy się powodzeniem, niepowodzeniem lub wcale.
Podzespoły i wiązka przewodów pozwalające na sprawdzenie znajdują się
w montowanych fabrycznie pakietach wyposażenia, które są wymagane w celu podłączenia funkcji.
OSTRZEŻENIE!
Ze względów bezpieczeństwa dostępna powinna być możliwość wyłączenia silnika
z zewnątrz kabiny. Najbezpieczniej używać funkcji zdalnego wyłączenia silnika,
którą aktywuje się przez złącze C259 za pomocą przełącznika zatrzymania umieszczonego bezpośrednio obok przełącznika uruchamiania.
22:10-007 Wydanie 2.1 pl-PL
1 (8)
©
Scania CV AB 2015, Sweden
Zdalne uruchomienie silnika
Działanie
Włączanie
Podczas aktywacji należy spełnić poniższe warunki:
•
•
•
•
•
•
•
Parametr Zablokuj zdalne uruchomienie silnika nie może być aktywny.
Kluczyk zapłonu w położeniu jazdy
Przełącznik EXT aktywowany
Silnik musi być wyłączony
Funkcje wyłączenia silnika są nieaktywne
Hamulec postojowy włączony
Wybierak trybu pracy i skrzynia biegów w pozycji neutralnej
Gdy warunki te są spełnione, funkcję można aktywować za pomocą BIC (Bodywork
Interface Configuration) i zewnętrznej sieci CAN.
Przełącznik musi mieć sprężynę powrotną. Podczas uruchamiania należy go przytrzymać przez pewien czas (czas weryfikacji), w innym przypadku próba uruchomienia silnika zostanie zaniechana, a silnik zatrzyma się. Okres weryfikacji można
ustawić za pomocą SDP3. Ustawienie fabryczne wynosi 1 s.
Jeśli przełącznik zostanie przytrzymany przez dłużej niż 10 s po uruchomieniu silnika, wysłany zostanie sygnał stop, a silnik zostanie ponownie wyłączony. Jeśli próba
uruchomienia silnika zostanie anulowana, w głównym wyświetlaczu zestawu
wskaźników zaświeci się symbol stop lub lampka kontrolna.
Z lub bez przełącznika EXT (kontrola sekwencyjna)
• Z przełącznikiem EXT: Aktywacja przełącznika EXT musi nastąpić po ustawieniu kluczyka zapłonu w położenie jazdy. Tylko wtedy wybrana funkcja może być
aktywowana.
• Bez przełącznika EXT: Funkcja może być aktywowana poprzez doprowadzenie
sygnału do wybranego styku lub poprzez zewnętrzną sieć CAN.
22:10-007 Wydanie 2.1 pl-PL
2 (8)
©
Scania CV AB 2015, Sweden
Zdalne uruchomienie silnika
Warunki dla podwozia
Warunki dla podwozia
Data produkcji pojazdu
Miejsce produkcji
Södertälje
Zwolle
Angers
São Bernardo do Campo
Numer seryjny podwozia
2014-11-17 2105883 5371386 9192404 2015-02-02 3872427 -
Przygotowanie fabryczne
Opcja
Funkcjonalność BCI
Zdalne uruchomienie silnika
W razie potrzeby
Wiązka przewodów zabudowy z kabiny do ramy
Wiązka przewodów zabudowy w ramie
22:10-007 Wydanie 2.1 pl-PL
Alternatywa
Jest
Przygotow.
Kod wersji
5837A
3313B
7+7+7-stykowa
2m
8m
12 m
2411F
3023A
3023D
3023C
3 (8)
©
Scania CV AB 2015, Sweden
Zdalne uruchomienie silnika
Warunki dla podwozia
Parametry, które można zmieniać za pomocą SDP3
W przypadku braku dostępu do SDP3 należy skontaktować się z dealerem firmy
Scania.
Parametry są regulowane w funkcjach oprogramowania SDP3.
Parametr
Objaśnienie
Zdalne uruchomienie silnika, potwierdzenie wzro- Potwierdza udane i nieudane uruchokowe
mienia silnika.
Zdalne uruchomienie silnika, czas weryfikacji
Przełącznik EXTa
Możliwa wartość
Jest
Brak
0,5–5 s
Brak
Określa, jak długo przycisk zdalnego
uruchomienia silnika musi być wciśnięty, aby silnik nie został wyłączony
po zwolnieniu przycisku.
Kontroluje, czy przełącznik EXT bę- Brak
dzie aktywny, czy nie
2 położenia
Ze sprężyną
Fabryczna
Jest
Grupa
Zespół napędowy
1s
Zespół napędowy
Ze sprężyną
Adaptacja zabudowy
a. Ustawienie tego parametru ma wpływ na wszystkie funkcje zależne od przełącznika EXT.
Dodatkowe informacje na temat parametrów podano w części pt. „Parametry regulowane”.
22:10-007 Wydanie 2.1 pl-PL
4 (8)
©
Scania CV AB 2015, Sweden
Zdalne uruchomienie silnika
Typ sygnału i aktywacja funkcji
Typ sygnału i aktywacja funkcji
Przykład aktywacji funkcji
Typ włączenia
BIC (Bodywork Interface Configuration)
Zewnętrzna sieć CAN
Sposób włączenia
Przez styk złącza C259 lub inny sygnał w BUC.
Bodywork Engine Request 2. EngineStart.
22:10-007 Wydanie 2.1 pl-PL
5 (8)
©
Scania CV AB 2015, Sweden
Zdalne uruchomienie silnika
Typ sygnału i aktywacja funkcji
Przykład podłączenia z wykorzystaniem BICT, podłączenia zasilania +24 V i podłączenia do masy
+24 V
2
17
3
Poniższy opis przedstawia podłączenie wewnątrz kabiny. Informacje na temat podłączenia z wykorzystaniem przedłużającej wiązki przewodów w podwoziu zamieszczono w dokumencie pt. „Wiązka przewodów kabiny i ramy” (22:10-080).
Wykonaj następujące czynności:
1
3
1. Podłącz przewód włączania do dowolnego styku wejściowego złącza C259.
C259
2. Z wykorzystaniem BICT (narzędzie do konfiguracji interfejsu zabudowy) funk-
cja jest następnie przypisywana do wybranego styku.
C259
344 947
1 - 10
Funkcja może być aktywowana.
Aktywacja poprzez zasilanie +24 V
Informacje dotyczące części oraz miejsc wykonywania połączeń
1 Na przykład włącznik
Podłączony do dowolnego styku złącza
C259
2 Bezpiecznik
5A
Mont. przez producenta nadwozia
Przekrój poprzeczny przewodu min.
0,75 mm²
Mont. przez producenta nadwozia
3 Przewód elektryczny
Części można zakupić u dealera firmy Scania.
1
2
3
C259
C259
344 948
1 - 10
Aktywacja przez połączenie do masy
22:10-007 Wydanie 2.1 pl-PL
6 (8)
©
Scania CV AB 2015, Sweden
Zdalne uruchomienie silnika
Typ sygnału i aktywacja funkcji
Sposób włączenia
Podłączenie zasilania +24 V do wybranego styku złącza C259
lub
Połączenie do masy wybranego styku złącza C259
C259 pin (1–10),
High or low
1
Activate remote
engine start
2
344 952
Typ sygnału
Styk (BWE)
W BICT
1. Styk wybrany do aktywacji funkcji
2. Działanie: Zdalne uruchomienie silnika
22:10-007 Wydanie 2.1 pl-PL
7 (8)
©
Scania CV AB 2015, Sweden
Zdalne uruchomienie silnika
Typ sygnału i aktywacja funkcji
Podłączenie za pośrednictwem zewnętrznej sieci
CAN
Poniższy opis przedstawia podłączenie wewnątrz kabiny. Informacje na temat podłączenia z wykorzystaniem przedłużającej wiązki przewodów w podwoziu zamieszczono w dokumencie pt. „Wiązka przewodów kabiny i ramy” (22:10-080).
Aby dokonać podłączenia przez zewnętrzną sieć CAN, należy spełnić następujące
warunki:
C493
• Pojazd musi być wyposażony w BCI, kod wersji 5837A
• Parametr dla zewnętrznej sieci CAN jest aktywowany
3
C493
Typ sygnału
CAN
340 792
Podłączenie wykonywane jest bezpośrednio do złącza C493 (Zewnętrzna CAN-low
do styku 3, zewnętrzna CAN-high do styku 4).
4
Aktywacja za pośrednictwem zewnętrznej sieci CAN
Komunikat
Bodywork Engine Request 2. EngineStart.
Części można zakupić u dealera firmy Scania.
Więcej informacji na temat sieci CAN podano w dokumentach na temat sieci CAN w
części pt. „Układy elektryczne”.
22:10-007 Wydanie 2.1 pl-PL
8 (8)
©
Scania CV AB 2015, Sweden
