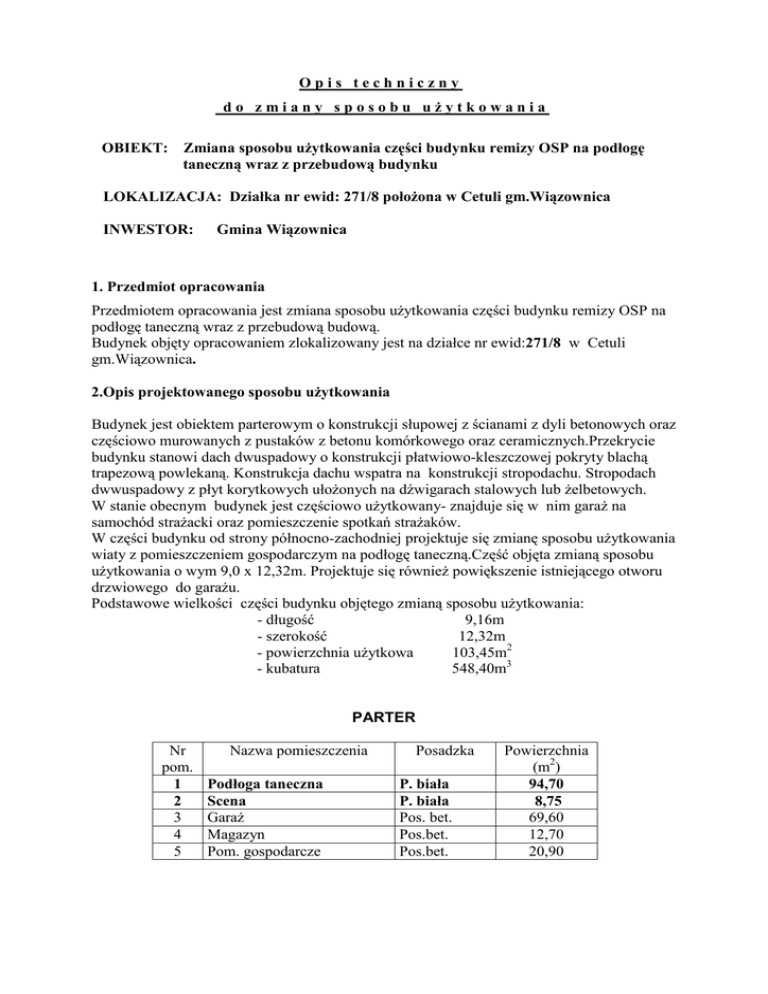

Opis techniczny
do zmiany sposobu użytkowania
OBIEKT: Zmiana sposobu użytkowania części budynku remizy OSP na podłogę
taneczną wraz z przebudową budynku
LOKALIZACJA: Działka nr ewid: 271/8 położona w Cetuli gm.Wiązownica
INWESTOR:
Gmina Wiązownica
1. Przedmiot opracowania
Przedmiotem opracowania jest zmiana sposobu użytkowania części budynku remizy OSP na
podłogę taneczną wraz z przebudową budową.
Budynek objęty opracowaniem zlokalizowany jest na działce nr ewid:271/8 w Cetuli
gm.Wiązownica.
2.Opis projektowanego sposobu użytkowania
Budynek jest obiektem parterowym o konstrukcji słupowej z ścianami z dyli betonowych oraz
częściowo murowanych z pustaków z betonu komórkowego oraz ceramicznych.Przekrycie
budynku stanowi dach dwuspadowy o konstrukcji płatwiowo-kleszczowej pokryty blachą
trapezową powlekaną. Konstrukcja dachu wspatra na konstrukcji stropodachu. Stropodach
dwwuspadowy z płyt korytkowych ułożonych na dźwigarach stalowych lub żelbetowych.
W stanie obecnym budynek jest częściowo użytkowany- znajduje się w nim garaż na
samochód strażacki oraz pomieszczenie spotkań strażaków.
W części budynku od strony północno-zachodniej projektuje się zmianę sposobu użytkowania
wiaty z pomieszczeniem gospodarczym na podłogę taneczną.Część objęta zmianą sposobu
użytkowania o wym 9,0 x 12,32m. Projektuje się również powiększenie istniejącego otworu
drzwiowego do garażu.
Podstawowe wielkości części budynku objętego zmianą sposobu użytkowania:
- długość
9,16m
- szerokość
12,32m
- powierzchnia użytkowa
103,45m2
- kubatura
548,40m3
PARTER
Nr
pom.
1
2
3
4
5
Nazwa pomieszczenia
Podłoga taneczna
Scena
Garaż
Magazyn
Pom. gospodarcze
Posadzka
P. biała
P. biała
Pos. bet.
Pos.bet.
Pos.bet.
Powierzchnia
(m2)
94,70
8,75
69,60
12,70
20,90
3. Opis projektowanych robót
3.1. Roboty rozbiórkowe
Projektuje się rozbiórkę istniejących dwóch dźwigarów oraz słupów w części
adaptowanej na podłogę taneczną.W tej części projektuje się też rozbiórkę stropodachu z płyt
korytkowych oraz pomieszczenia gospodarczego i komina.
Dla podparcia konstrukcji dachu projektuje się wykonanie ramy dwuprzęsłowej
żelbetowej usytuowanej w środkowym przęśle pod słupami dachu. Projektuje się spięcie
istniejących słupów prefabrykowanych i projektowanych przez wykonanie belek spinających
żelbetowych.
Przed przystąpieniem do rozbiórki należy wykonać w pierwszej kolejności ramę
żelbetową. Następnie podeprzeć konstrukcję dachu na istniejącym stropdachu.Usunąć
istniejące słupy drewniane dachu. W miejscu usytuowania słupów wykonać otwory w
stropodachu z płyt korytkowych w celu przepuszczenia nowych słupów drewnianych więźby
dachowej.Nastepnie wykonać rozbiórkę płyt korytkowych stropodachu i dźwigarów
dokonując zabezpieczenia istniejących murłat drewnianych dachu. Podczas tych prac
sprawdzić szczegółowo usytuowanie słupów dachu na istniejących dźwigarach skrajnych
projektowanej podłogi. W przypadku usytuowania słupów poza dźwigarami należy dokonać
korekty ich usytuowania.Projektuje się rozbiórkę czterech słupów prefabrykowanych pod
rozbieranymi kratami oraz 1 słupa w części poddawanej przebudowie.
Istniejącą na budynku skrzynkę gazową przeznacza się do demontażu. Przyłącz gazu do
budynku został odcięty przez pracowników RG Jarosław w trakcie opracowywania projektu.
3.2. Fundamenty
Pod projektowane słupy żelbetowe projektuje się stopy fundamentowe żelbetowe wys.
50cm posadowione poniżej 1,20m od poziomu terenu. Stopy fundamentowe zbrojone
konstrukcyjnie.Po zewnętrznym obwodzie projektowanej podłogi w linii słupów
zaprojektowano ławę betonową szer.25cm posadowioną na poziomie 1,20m od poziomu
istniejącego terenu oraz wyniesione ponad teren o 27cm.Pod oparcie legarów podłogi na
ścianie fundamentowej wykonać uskok 10x10cm od strony wewnętrznej.Pod projektowaną
sceną ściany fundamentowe wykonane po obwodzie sceny i wyniesione ponad teren o57cm.
W murkach wykonane otwory wentylacyjne w poziomie legarów o przekroju 14x14cm
zakończone kratką. W murkach betonowych wieniec dołem i górą zbrojony 4 Ø10
i strzeminami Ø6 co 30cm. Wieniec górny w kształcie L 25x15+15x16cm.
Ściany fundamentowe ponad terenem obłożone płytkami ceramicznymi imitującymi cegły
naturalne.
Pod nowo projektowany fragment ściany przy drzwiach garażowych projektuje się wykonanie
ściany fundamentowej dr.25cm posadowionej poniżej poziomu terenu 1,20m.
3.3.Słupy
Pod oparcie słupów z dachu zaprojektowano w środkowym przęśle słupy żelbetowe
o wym.30x30cm.Na słupach oparty podciąg żelbetowy. Projektowane słupy żelbetowe oraz
istniejące prefabrykowane projektuje się do obłożenia deskami struganymi gr.2,2cm
i malowanymi lakierobejcą w kolorze teak.
3.4 Podciągi i nadproża
Pod oparcie słupów z dachu zaprojektowano podciąg żelbetowy oparty na słupach
żelbetowych. Podciąg o wym 30x45cm zbrojony stalą A-III i strzemiona A-0.
Pod oparcie murłaty drewnianej oraz spięcie budynku w kierunku podłużnym
zaprojektowano wykonanie belek-wieńców o przekroju 30x25 zbrojonych stalą A-III 34GS
i A-0; St0S. Wieńce na słupach skrajnych oparte na projektowanych wspornikach stalowych
mocowanych do słupów.
W części garażowej zaprojektowano poszerzenie otworu drzwiowego. Projektuje się
likwidację istniejącego słupa prefabrykowanego oraz wykonanie nowego żelbetowego. Dla
przesklepienia otworu drzwiowego oraz pod oparcie istniejącego dźwigara kratowego
zaprojektowano nadproże. Nadproże oparte na słupie projektowanym oraz na projektowanym
wsporniku słupa prefabrykowanego. Na czas wykonywania nadproża wykonać tymczasowe
podoparcie dźwigara stalowego.W przęśle z powiększanym otworem drzwiowym istniejące
dyle betonowe przeznacza się do rozbiórki.Powstałą przestrzeń przeznacza się do
zamurowania ścianą z pustaków z betonu komórkowego gr.24cm.
W ścianie zaprojektowano otwór okienny.Nad otworem nadproże Kliena.
3.4 Podłoga
Podłoga taneczna wykonana z desek dębowych gr. 32mm ułożonych na legarach
drewnianych o przekroju 8x8cm ułożonych krzyżowo w rozstawie co 80cm. Legary dolne
ułożone na podładach gumowych gr.2cm natomiast górne legary ułożone na legarach poza
podporami.Legary dolne mocowane do istniejącej posadzki za pomocą kotwi rozporowych
Ø10. Legary dolne ulozone na warstwie papy.Stopnie na scenę o konstrukcji drewnianej.
Podłoga do tańczenia oraz sceny zabezpieczona lakierem bezbarwnym.Stopień przy wejściu
na podłogę taneczna z zewnatrz wykonany z kastki brukowej z ograniczeniem z
palisady.Poziom podłogi wyniesiony nad istniejący poziom posadzki i terenu o 30cm
natomiaast sceny o 60cm.
3.5. Strop
Strop nad podłogą wykonany z desek gr. 2,2cm przybijanych do belek drewnianych
o przekroju 8x16 umieszczonych w każdej parze krokwi. Skosy w dachu obłożone deskami
jak strop płaski. Istniejące płatwie drewniane dachu obłożone deskami struganymi
gr.2,2cm.Na belkach w przestrzeni strychowej wykonany pomost kontrolny szerokości
1,10m. Dostęp do przestrzeni strychowej poprzez właz kontrolny z drabiną przystawianą.
3.6. Balustrada
Pomiędzy słupami zadaszenia balustrada drewniana z krawędziaków o przekroju 10x10cm
słupki oraz górne i dolne belki natomiast ukośne z krawędziaków o przekroju 8x8cm.
Elementy balustrady strugane i malowane jak konstrukcja zadaszenia podłogi. W przęśle przy
scenie zaprojektowano ściankę ażurową o konstrukcji słupowo-ryglowej wykonaną
z krawędziaków o przekrojach jak balustrada.
3.7. Ściany szczytowe.
W istniejącej ścianie szczytowej murowanej istniejący otwór należy zamurować bloczkami
ceramicznymi.Następnie od strony zewnętrznej i wewnętrznej ścianę obłożyć deskami
struganymi gr.2,2cm na ruszcie drewnianym mocowanym do konstrukcji ściany. Dolny
poziom obicia z desek 3,50m. Ścianę wewnętrzna istniejącą od strony garażu projektuje się
otynkować tynkiem cienkowarstwowym na siatce o strukturze baranka gr.1,5mm.
Tynk sylikatowy w kolorze pastelowym np. Greinplast o numerze 1221.
Przestrzeń ponad ścianą od strony strychu nieużytkowego zabudowana ścianką z desek na
konstrukcji drewnianej słupowo – ryglowej. Deski strugane malowane lakiero-bejcą w
kolorze teak.W ścianie szczytowwej otwór do przestrzeni strychowej o wym. 80x180cm
zamykany drzwiami. Dostęp do otworu drabiną przestawną.
3.8. Stolarka i ślusarka
Projektowana stolarka okienna drewniana 2-szybowa szklona szkłem niskoemisyjnym
w kolorze białym.
Brama do garażu stalowa dwuskrzydłowa z naświetlami.
3.9. Tynki
Na projektowanych ścianach oraz zamurowaniach tynki wewnętrzne cementowo –
wapienne kat. III.
Ściana pomiędzy garażem a podłogą taneczną od strony podłogi wyłożona tynkiem
cienkowarstwowym sylikatowym o fakturze baranka gr.1,5mm w kolorach pastelowych np. Greinplaast nr 1221.
4. Instalacje
Projektuje się wykonaie instalacji elektrycznej oświetleniowej oraz zasilająca gniazda.
Projektowana instalacja elektryczna podłączona z istniejącej instalacji elektrycznej zasilanej
policznikowo z budynku domu weselnego na działce sąsiedniej.
5.Charakterystyka obiektu i jej wpływ na środowisko i jego wykorzystywanie oraz na
zdrowie ludzi i obiekty sąsiednie.
Obiekt nie jest zaopatrzony w media poza elektryką.
W obiekcie występują hałasy o zwiększonym natężeniu(orkiestra) i oddziaływanie
akustyczne będzie rozróżniane z tłem działek sąsiednich i pogorszy klimat akustycznych
w otoczeniu w krótkotrwałym okresie tj,.w czasie odbywania się imprez – co nie jest
uciążliwe dla otoczenia i społeczeństwa. Projektowany obiekt nie narusza interesu osób
trzecich w zakresie dojazdu i dostępu do ich terenu oraz nie pogarsza estetyki otoczenia.
Wykonanie obiektu zaprojektowano z materiałów posiadających wymagane atesty
higieniczne i nie wydzielających szkodliwych substancji.
Przyjęte w projekcie rozwiązania przestrzenne, funkcjonalne i techniczne, w ramach
obowiązujących przepisów nie wywierają negatywnego wpływu na środowisko
przyrodnicze, zdrowie ludzi i bezpieczeństwo innych obiektów budowlanych znajdujących się
w pobliżu.
5. Ochrona przeciwpożarowa budynku
Projektowana podłoga taneczna wraz z pomieszczeniami remizy OSP jest obiektem wolno
stojącym.
Przewidywana liczba osób magąca przebywać na podłodze tanecznej do 50 osób.
Budynek jest obiektem użyteczności publicznej.
Obiekt jest budynkiem niskim. Ilość kondygnacji użytkowych - 1.
W budynku w parterze znajdują się podłoga taneczna garaż na samochód strażacki oraz
pomieszczenia dla strażaków.
Obiekt kwalifikuje się do kategorii zagrożenia ludzi ZL III.
Wymagana klasa odporności pożarowej – C dla ZL III przy dopuszczalnym obniżeniu klasy
odporności pożarowej do D dla budynków niskich.
Budynek zaprojektowano w klasie D.
Wymagana odporność ogniowa:
klasy R 30 - konstrukcja nośna – ( słupy żelbetowe)
klasy REI 30 - stropy (w pomieszczeniach remizy żelbetowe prefabrykowane na podłodze
brak)
klasy EI 30 - ściany zewnętrzne - ( murowane)
bezklasowe - ściany wewnętrzne - (murowane )
bezklasowa - konstrukcja nośna dachu - (konstrukcja drewniana uodporniona)
bezklasowe - przekrycie dachu - (blacha trapezowa )
Budynek będzie posiadał elementy budowlane o odporności ogniowej spełniającej
wymagania dla klasy „D”.
Budynek mieści się w strefie pożarowej – mniejszej od dopuszczalnej powierzchni strefy dla
tego rodzaju budynków, wynoszącej 8000 m2.
Długość przejść ewakuacyjnych wynosi max. 12,0 m, przy dopuszczalnej długości przejść
w strefach ZL 40 m.
Ewakuacja przebywających w budynku osób poprzez wyjścia z pomieszczeń remizy na
zewnątrz budynku i z podłogi tanecznej na zewnątrz.
Sprzęt przeciwpożarowy to gaśnice proszkowe 2kg – 3sztuk umieszczone w miejscach
łatwodostępnych .
Drogi ewakuacyjne oraz miejsca umieszczenia gaśnic powinny być oznakowane zgodnie z
PN.
Działka na której zlokalizowany jest budynek z podłogą taneczną znajduje się w jednostce
osadniczej posiadającej zaopatrzenie w wodę do zewnętrznego gaszenia pożaru.
Działka na której lokalizowana jest podłoga posiada wjazd z drogi publicznej oraz
utwardzoną drogą umożliwiającą dojazd pojazdów jednostek ochrony przeciwpożarowej do
adaptowanego budynku.
Na podstawie przepisów w sprawie uzgadniania projektu budowlanego pod względem
ochrony przeciwpożarowwwej Rozp. Min. Spr.Wew. i Adm. z dnia 16 czerwca 2003r
projekt nie podlega uzgodnieniu.
6. Charakterystyka energetyczna budynku.
Część budynku objęta zmianą sposobu użytkowania na podłogę taneczną to pomieszczenie
otwarte bez ścian i nie wymaga ochrony cieplnej. Pozostała część bydynku jest użytkowana
tylko okresowo.
7. Uwagi końcowe
Roboty budowlane i rzemieślnicze wykonać zgodnie z zasadami sztuki budowlanej oraz
obowiązującymi normami.
Przy prowadzeniu robót budowlanych przestrzegać przepisów BHP.
Opracował:
