"Z A T W I E R D Z A M"
............................................................................
Dziekan Wydziału Mechatroniki i Lotnictwa
Prof. dr hab. inż. Radosław TRĘBIŃSKI
Warszawa, dnia ..........................

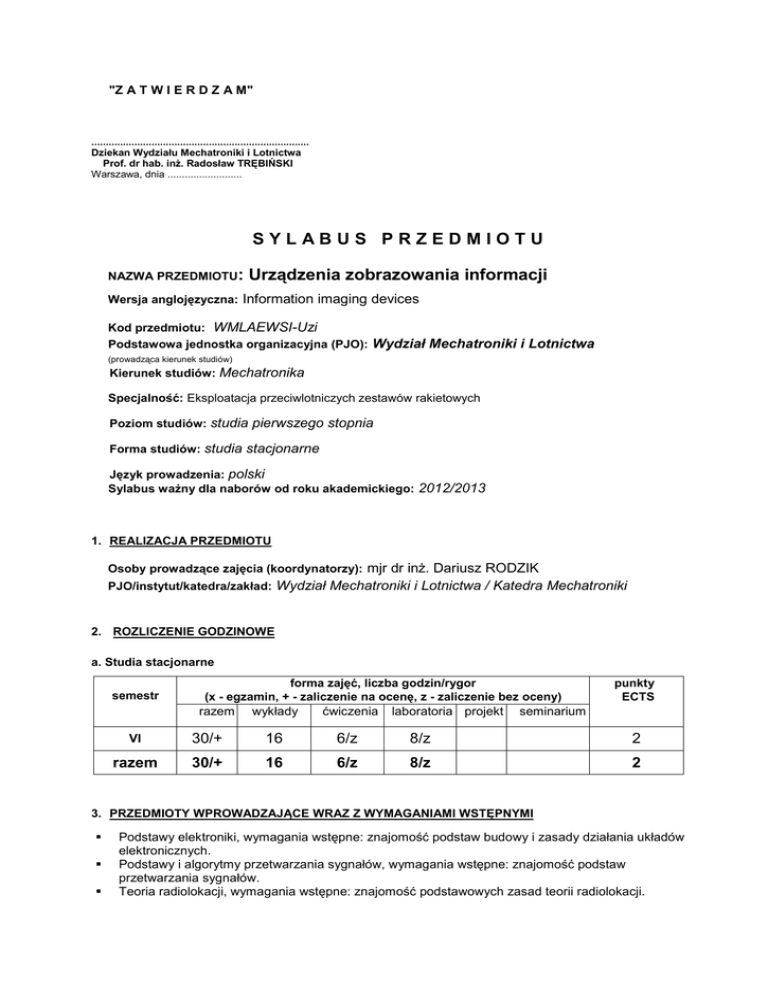

SYLABUS PRZEDMIOTU
NAZWA PRZEDMIOTU:
Urządzenia zobrazowania informacji
Wersja anglojęzyczna: Information imaging devices
Kod przedmiotu: WMLAEWSI-Uzi
Podstawowa jednostka organizacyjna (PJO): Wydział Mechatroniki i Lotnictwa
(prowadząca kierunek studiów)
Kierunek studiów: Mechatronika
Specjalność: Eksploatacja przeciwlotniczych zestawów rakietowych
Poziom studiów: studia pierwszego stopnia
Forma studiów: studia stacjonarne
Język prowadzenia: polski
Sylabus ważny dla naborów od roku akademickiego: 2012/2013
1. REALIZACJA PRZEDMIOTU
Osoby prowadzące zajęcia (koordynatorzy): mjr dr inż. Dariusz RODZIK
PJO/instytut/katedra/zakład: Wydział Mechatroniki i Lotnictwa / Katedra Mechatroniki
2. ROZLICZENIE GODZINOWE
a. Studia stacjonarne
semestr
forma zajęć, liczba godzin/rygor
(x - egzamin, + - zaliczenie na ocenę, z - zaliczenie bez oceny)
razem
wykłady
ćwiczenia
laboratoria projekt
punkty
ECTS
seminarium
VI
30/+
16
6/z
8/z
2
razem
30/+
16
6/z
8/z
2
3. PRZEDMIOTY WPROWADZAJĄCE WRAZ Z WYMAGANIAMI WSTĘPNYMI



Podstawy elektroniki, wymagania wstępne: znajomość podstaw budowy i zasady działania układów
elektronicznych.
Podstawy i algorytmy przetwarzania sygnałów, wymagania wstępne: znajomość podstaw
przetwarzania sygnałów.
Teoria radiolokacji, wymagania wstępne: znajomość podstawowych zasad teorii radiolokacji.
4. ZAKŁADANE EFEKTY KSZTAŁCENIA
odniesienie do
efektów kształcenia
dla kierunku
Symbol
Efekty kształcenia
Student, który zaliczył przedmiot,
W1
Posiada wiedzę z zakresu możliwości taktyczno-technicznych sprzętu bojowego
będącego na wyposażeniu pododdziału przeciwlotniczego;
Posiada wiedzę z zakresu czynności obsługowych uzbrojenia i sprzętu bojowego;
Potrafi przygotować uzbrojenie i sprzęt bojowy do prowadzenia działań bojowych;
Potrafi wyjaśnić zasady funkcjonowania sprzętu i uzbrojenia bojowego;
W2
U1
U2
K_W02; W_32B_2
K_W04; W_32B_8
K_U01; U_32B_1
K_U11; U_32B_6
5. METODY DYDAKTYCZNE

Wykłady ilustrowane prezentacjami komputerowymi Power Point w celu dostarczenia wiedzy
określonej efektami W1, W2
 Ćwiczenia audytoryjne polegające na indywidulanej pracy na schematach funkcjonalnych i
ideowych układów zobrazowania informacji radiolokacyjnej, w celu usystematyzowania wiedzy
określonej efektami W1, W2 i U1

Laboratoria polegające na wykonywaniu przez grupę studentów badań parametrów zobrazowania
informacji radiolokacyjnej i sygnału telewizyjnego w celu opanowania umiejętności U1 i U11.
6. TREŚCI PROGRAMOWE
liczba godzin
Lp.
temat/tematyka zajęć
wykł.
1. Podstawowe pojęcia fotometryczne. Wybrane
zagadnienia z fizjologii widzenia człowieka oraz
optyki elektronowej.
2. Konstrukcja i parametry lamp wskaźnikowych.
Budowa i działanie lampy wskaźnikowej. Zjawiska
fizyczne związane z zapisem i odczytem informacji
z lamp pamięciowych.
3. Rodzaje zobrazowań radiolokacyjnych.
Wskaźniki radiolokacyjne jedno i dwuwspółrzędne typu A, B, M, P. Wskaźniki trójwspółrzędne. Analogowe metody generacji
podstaw czasu odległości i kąta.
4. Projektory obrazu i wyświetlacze
ciekłokrystaliczne. Pasywne i aktywne ekrany do
zobrazowania informacji. Obrazy trójwymiarowe.
5. Zobrazowania syntetyczne. Ogólne zasady
współpracy wskaźnika z komputerem i stacją
radiolokacyjną. Sposoby generacji znaków
alfanumerycznych oraz zobrazowania sytuacji
powietrznej.
6. Zobrazowania TV. Podstawowe pojęcia i ogólne
zasady telewizji. Pasmo częstotliwości sygnału
wizyjnego. Synchronizacja i synteza obrazu.
Sposoby generacji zobrazowania barwnego.
Urządzenia telewizji przemysłowej.
7. Metody rejestracji obrazów. Budowa i zasada
działania kamery. Komputerowe systemy projekcji
informacji.
Razem
Lp.
temat/tematyka zajęć
ćwicz.
lab.
4
4
2
2
4
2
2
2
2
2
2
2
16
6
8
liczba godzin
proj.
semin.
wykł.
ćwicz.
lab.
proj.
semin.
.....
.....
......
.....
.....
TEMATY ĆWICZEŃ RACHUNKOWYCH
1.
2.
3.
Analiza działania układów wskaźnika
radiolokacyjnego na podstawie schematu
funkcjonalnego.
Analiza pracy wybranych układów wskaźnika
radiolokacyjnego na podstawie schematów
ideowych.
Analiza działania układów odbiornika TV na
podstawie schematów funkcjonalnego i ideowego.
Razem
2
2
2
.....
6
TEMATY ĆWICZEŃ LABORATORYJNYCH
1.
2.
3.
Badanie wskaźników Samobieżnej Stacji
Wykrywania i Naprowadzania.
Badanie zobrazowania syntetycznego na
wskaźniku oficera naprowadzania PZR.
4
2
Badanie zespolonego sygnału telewizyjnego.
Razem
2
.....
.....
8
7. LITERATURA
podstawowa:
Makiewicz W.: Urządzenia zobrazowania informacji, WAT 1989.
PRWB 9A33BM2 Opis techniczny cz.II i III.
PRWB 9A33BM2 Album schematów cz.II i III.



uzupełniająca:
Sadowski J. i inni: Przeciwlotniczy zestaw rakietowy OSA-AK, WAT 2000.
Urbański B.: Odbiorniki telewizyjne, WKŁ 1998.


8. SPOSOBY WERYFIKACJI ZAKŁADANYCH EFEKTÓW KSZTAŁCENIA
Przedmiot jest zaliczany na ocenę.
 Zaliczenie przedmiotu odbywa się na podstawie pozytywnych wyników kolokwium końcowego oraz
zaliczeń z ćwiczeń audytoryjnych i laboratorium.
 Zaliczenie ćwiczeń audytoryjnych odbywa się na podstawie ocen bieżących z zadań indywidualnych.

Zaliczenie laboratorium odbywa się na podstawie spełnienia efektu U1 i U2.
Efekt W1 sprawdzany jest podczas ćwiczeń audytoryjnych oraz na kolokwium końcowym.
Efekt W2 sprawdzany jest podczas zadań indywidualnych na ćwiczeniach audytoryjnych i na kolokwium oraz
podczas sprawdzania wiedzy teoretycznej przed ćwiczenia laboratoryjnymi.
Ocena
5,0 (bdb)
4,0 (db)
3,0 (dst)
Opis wiedzy
Bezbłędnie zna budowę, zasadę działania i samodzielnie rozumie sens fizyczny stosowania
rozszerzonego zakresu czynności obsługowych uzbrojenia i sprzętu bojowego;
Właściwie zna budowę, zasadę działania i rozumie rozszerzony zakres czynności obsługowych
uzbrojenia i sprzętu bojowego;
Poprawnie zna budowę, zasadę działania i rozumie podstawowy zakres czynności obsługowych
uzbrojenia i sprzętu bojowego;
Efekt U1 sprawdzany jest podczas ćwiczeń rachunkowych i na kolokwium oraz podczas sprawdzania wiedzy
teoretycznej przed ćwiczenia laboratoryjnymi
Ocena
5,0 (bdb)
4,0
(db)
3,0
(dst)
Opis umiejętności
Potrafi bezbłędnie dobrać ustawienia początkowe i przygotować urządzenia do prowadzenia pracy
bojowej. Potrafi bezbłędnie pomierzyć charakterystyki wybranego urządzenia zobrazowania informacji
oraz samodzielnie dobrać przyrządy pomiarowe i zestawić stanowiska. Potrafi bezbłędnie dokonać
interpretacji pomierzonych charakterystyk i napisać wnioski z przeprowadzonych pomiarów.
Potrafi właściwie dobrać ustawienia początkowe i przygotować urządzenia do prowadzenia pracy
bojowej. Potrafi właściwie pomierzyć charakterystyki wybranego urządzenia zobrazowania informacji
oraz dobrać przyrządy pomiarowe i zestawić stanowiska. Potrafi właściwie dokonać interpretacji
pomierzonych charakterystyk i napisać wnioski z przeprowadzonych pomiarów.
Potrafi poprawnie dobrać ustawienia początkowe i przygotować urządzenia do prowadzenia pracy
bojowej. Potrafi poprawnie pomierzyć charakterystyki wybranego urządzenia zobrazowania informacji
oraz samodzielnie dobrać przyrządy pomiarowe i zestawić stanowiska. Potrafi poprawnie dokonać
interpretacji pomierzonych charakterystyk i napisać wnioski z przeprowadzonych pomiarów.
Efekt U2 sprawdzany jest na podstawie sprawozdań z ćwiczeń laboratoryjnych.
autor sylabusa
kierownik
Katedry Mechatroniki
..........................................
...........................................................
mjr dr inż. Dariusz RODZIK
prof. dr hab. inż. Bogdan ZYGMUNT
