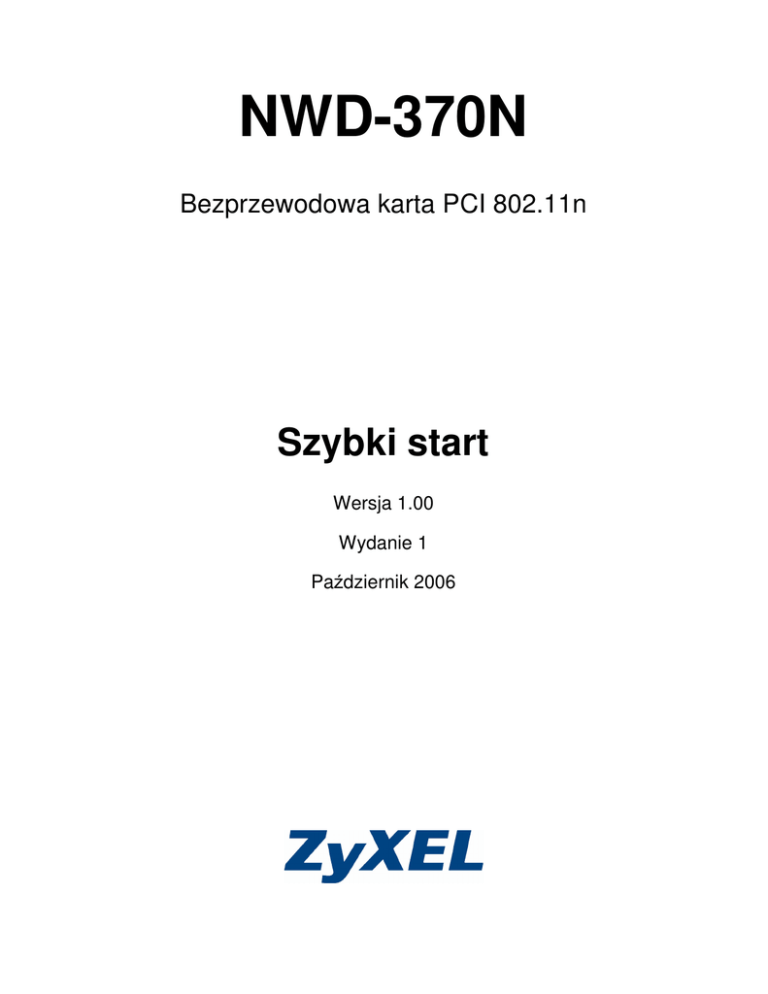

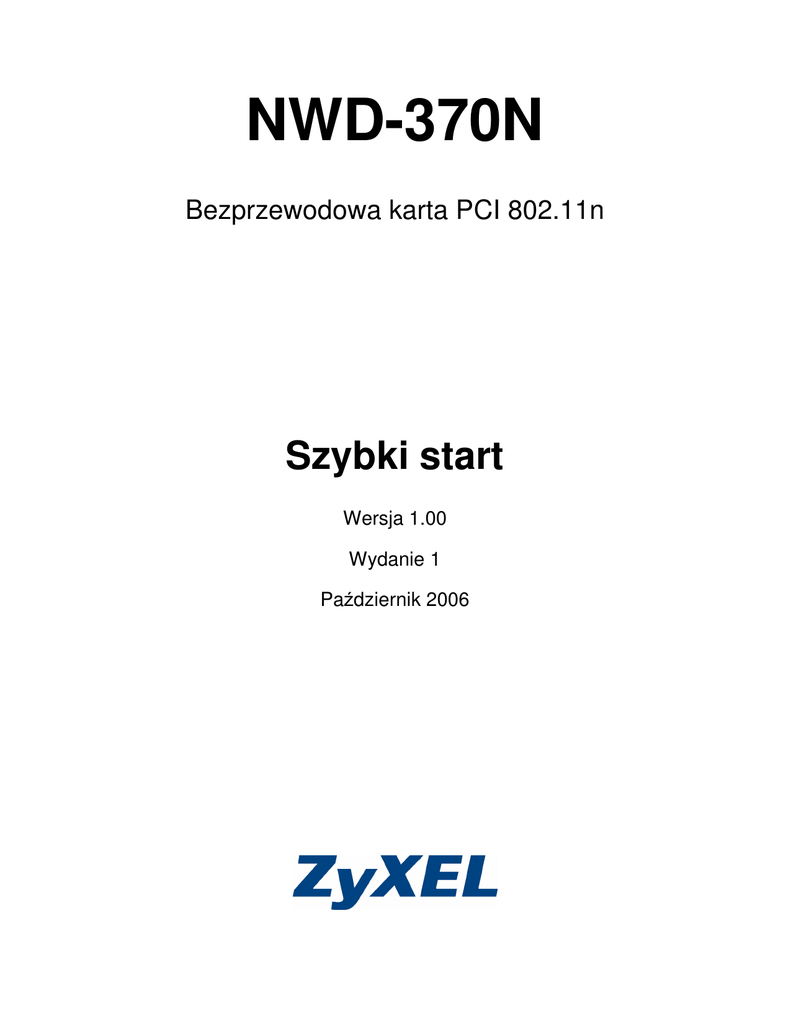

NWD-370N

NWD-370N
Bezprzewodowa karta PCI 802.11n
Szybki start
Wersja 1.00
Wydanie 1
Październik 2006
Przegląd
NWD-370N to bezprzewodowa karta sieciowa do komputera
stacjonarnego. Listę wymagań systemowych podano na stronie 12.
1. Instalacja oprogramowania
Zainstaluj oprogramowanie z dysku CD, zanim włożysz kartę
NWD-370N do komputera. Nie zaczynaj instalacji od włożenia
karty.
Jeśli zainstalowałeś już w komputerze oprogramowanie Funk
Oddyssey Client, odinstaluj je (usuń).
1. Jeśli włożyłeś już kartę NWD-370N do gniazda, wyjmij ją.
2. Włóż dołączony dysk CD do stacji CD-ROM w komputerze.
1
3. Kiedy pojawi się pokazany niżej ekran, kliknij przycisk Setup, aby
zainstalować program narzędziowy ZyXEL i sterownik.
?
Jeśli ekran się nie pojawi, znajdź plik autorun.exe na dysku CD i
kliknij go dwukrotnie.
2
4. Kiedy pojawi się poniższy ekran, kliknij przycisk Next.
5. Zaznacz opcje Driver i Utility, aby zainstalować w komputerze
zarówno program narzędziowy ZyXEL, jak i sterownik. Jeśli chcesz
zainstalować tylko sterownik i korzystać z funkcji Wireless Zero
Configuration (WZC) systemu Windows XP, zaznacz tylko opcję
Driver (zobacz Uwaga dla użytkowników Windows XP).
3
Kliknij przycisk Next, aby zaakceptować domyślne położenie pliku,
albo przycisk Browse, aby wybrać inny folder.
6. Kliknij przycisk Install.
4
Po zainstalowaniu programu narzędziowego ZyXEL konieczne
będzie ponowne uruchomienie komputera. Upewnij się, że
zapisałeś swoją pracę.
7. Kiedy pojawi się poniższy ekran, zaznacz opcję No, I will restart
my computer later. Będziesz musiał wyłączyć komputer w celu
zainstalowania karty.
Kliknij przycisk Finish, aby zakończyć instalację oprogramowania.
5
2. Instalacja sprzętu
Nie instaluj sprzętu, dopóki nie zainstalujesz oprogramowania z
dysku CD.
1. Zapisz pracę i zamknij wszystkie aplikacje.
2. Wyłącz komputer i wszystkie urządzenia peryferyjne, na przykład
drukarkę.
3. Odłącz komputer od prądu.
4. Załóż na rękę opaskę antystatyczną (jeśli ją masz) albo dotknij
uziemionego metalowego obiektu. Zdejmij obudowę komputera i
wyjmij kartę NWD-370N z opakowania.
5. Jeśli do karty NWD-370N podłączone są anteny, zdejmij je
(odkręć).
6
6. Włóż kartę NWD-370N do wolnego gniazda PCI. Upewnij się, że
jest w pełni osadzona w gnieździe.
7. Przymocuj kartę do komputera za pomocą śruby.
8. Dołącz (przykręć) anteny do karty NWD-370N.
9. Skieruj anteny w górę.
10.
Załóż obudowę komputera.
11.
Włącz komputer
7
Jeśli karta NWD-370N została włożona poprawnie, zapalą się
umieszczone na niej diody LED.
?
Jeśli diody LED na karcie NWD-370N nie zapalą się po instalacji
oprogramowania i włożeniu karty do gniazda, sprawdź, czy karta
została włożona prawidłowo.
3. Łączenie się z siecią bezprzewodową
Kiedy zainstalujesz program narzędziowy ZyXEL i włożysz kartę NWD370N do gniazda, w systemowym obszarze powiadomień pojawi się
pokazana niżej ikona.
8
?
Jeśli ikona
nie pojawi się, odinstaluj i zainstaluj ponownie
program narzędziowy ZyXEL. Odinstalowywanie programu
narzędziowego opisano w instrukcji użytkownika.
Karta NWD-370N automatycznie poszuka dostępnych sieci i połączy się
z siecią bez zabezpieczeń. Ta sieć bezprzewodowa może jednak nie być
połączona z Internetem.
Jeśli ikona
ma kolor czerwony, komputer nie jest połączony z siecią
bezprzewodową.
Jeśli ikona
ma kolor zielony, komputer jest już połączony z siecią
bezprzewodową.
Aby wybrać sieć bezprzewodową i połączyć się z nią, wykonaj
następujące czynności:
9
1. Kliknij dwukrotnie ikonę
. Pojawi się ekran Link Info programu
narzędziowego ZyXEL. Kliknij zakładkę Site Survey.
2. Dostępne sieci bezprzewodowe zostaną wyświetlone na liście
Available Network List.
SSID (Service Set Identity) to nazwa sieci bezprzewodowej.
10
3. Jeśli sieć bezprzewodowa nie jest zabezpieczona, obok jej wpisu
na liście pojawia się jedna z następujących ikon:
Jeśli sieć bezprzewodowa jest zabezpieczona, obok jej wpisu na
liście pojawia się jedna z następujących ikon:
Wybierz sieć bezprzewodową, z którą chcesz się połączyć, i kliknij
dwukrotnie jej wpis na liście.
4. Jeśli sieć nie jest zabezpieczona, pojawi się ekran Link Info.
Przejdź do etapu 6.
5. Jeśli sieć jest zabezpieczona, pojawi się ekran ustawień
bezpieczeństwa. Musisz wpisać informacje o zabezpieczeniach,
aby połączyć się z siecią. Informacje te możesz uzyskać od
administratora sieci. Upewnij się, że wpisujesz je w dokładnie takiej
postaci, w jakiej Ci je podano.
6. Aby uzyskać dostęp do Internetu, uruchom przeglądarkę
internetową i wpisz adres URL witryny WWW w pasku adresu. Sieć
bezprzewodowa powinna być połączona z Internetem.
Jeśli witryna WWW zostanie wyświetlona prawidłowo, oznacza to,
że masz połączenie z Internetem.
11
3.1. Uwaga dla użytkowników Windows XP
Jeśli chcesz używać funkcji WZC, wyłącz program narzędziowy ZyXEL
(jeśli już go zainstalowałeś) albo zainstaluj sam sterownik.
• Aby wyłączyć program narzędziowy ZyXEL, kliknij prawym
przyciskiem myszy ikonę
i wybierz z menu polecenie Use
Windows Zero Configuration. Aby ponownie uaktywnić program
narzędziowy ZyXEL, kliknij dwukrotnie ikonę
, a następnie kliknij
przycisk OK.
Aby zainstalować sam sterownik, w programie instalacyjnym zaznacz
tylko opcję Driver.
Wymagania systemowe
Przed instalacją upewnij się, że Twój komputer spełnia poniższe
wymagania:
• Procesor Pentium II 300 MHz lub szybszy
• 32-bitowe (v2.2) gniazdo PCI
• Przynajmniej 20 MB wolnego miejsca na dysku
• Przynajmniej 128 MB pamięci RAM
• Stacja CD-ROM
• System Windows 2000 lub Windows XP
12
Ważne informacje
Oświadczenie o interferencji FCC (Federal
Communications Commission)
Bezprzewodowa karta sieciowa 802.11g została przetestowana pod
kątem zgodności z wymaganiami FCC (Specific Absorption Rate).
Urządzenie jest zgodne z limitami emisji radiowej FCC określonymi dla
środowisk niekontrolowanych według normy 47 CFR 2.1093, paragraf (d)
(2).
Nadajnik nie może być umieszczony w jednym miejscu ani używany w
połączeniu z innymi antenami lub nadajnikami.
Ogólne oświadczenia FCC można znaleźć w instrukcji użytkownika.
Oglądanie certyfikatów produktu
1. Przejdź pod adres www.zyxel.com.
2. Na stronie głównej firmy ZyXEL wybierz swój produkt z listy
rozwijanej, aby przejść do strony poświęconej temu produktowi.
3. Na stronie produktu wybierz certyfikat, który chcesz obejrzeć.
13
