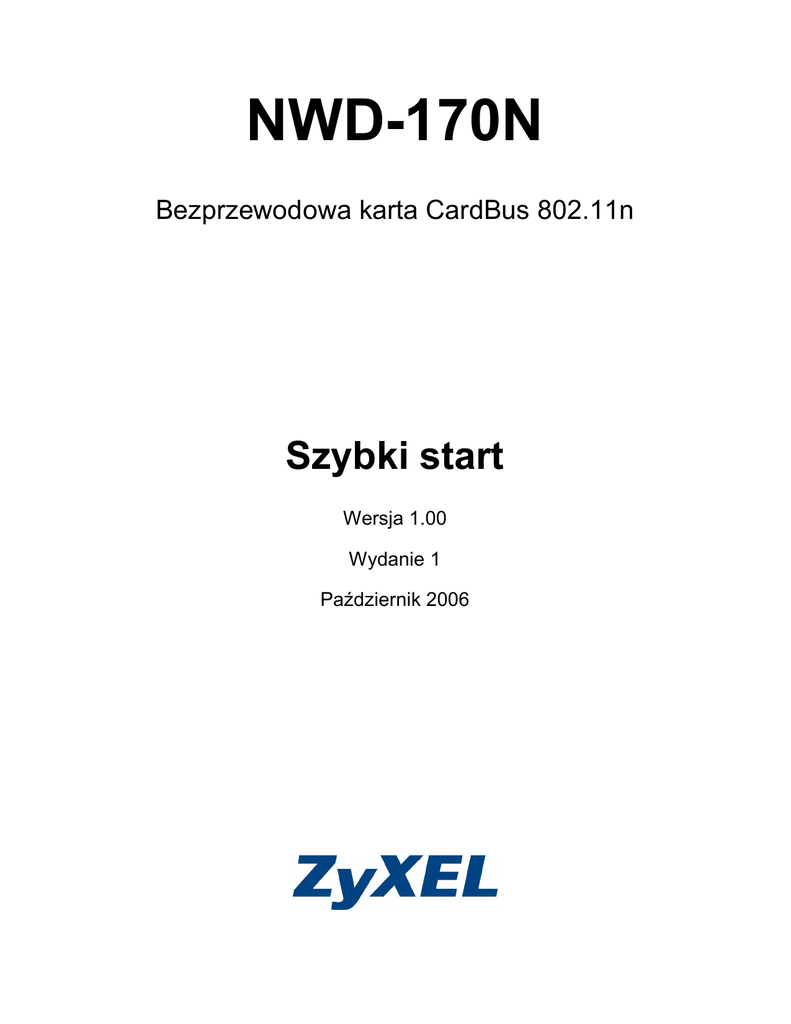

NWD-170N

NWD-170N
Bezprzewodowa karta CardBus 802.11n
Szybki start
Wersja 1.00
Wydanie 1
Październik 2006
Przegląd
NWD-170N to bezprzewodowa karta sieciowa do laptopa. Listę
wymagań systemowych podano na stronie 10.
1. Instalacja oprogramowania
Zainstaluj oprogramowanie z dysku CD, zanim włoŜysz kartę
NWD-170N do laptopa. Nie zaczynaj instalacji od włoŜenia karty.
Jeśli zainstalowałeś juŜ w komputerze oprogramowanie Funk
Oddyssey Client, odinstaluj je (usuń).
1. Jeśli włoŜyłeś juŜ kartę NWD-170N do gniazda, wyjmij ją.
2. WłóŜ dołączony dysk CD do stacji CD-ROM w komputerze.
1
3. Kiedy pojawi się pokazany niŜej ekran, kliknij przycisk Setup, aby
zainstalować program narzędziowy ZyXEL i sterownik.
?
Jeśli ekran się nie pojawi, znajdź plik autorun.exe na dysku CD i
kliknij go dwukrotnie.
2
4. Kiedy pojawi się poniŜszy ekran, kliknij przycisk Next.
5. Zaznacz opcje Driver i Utility, aby zainstalować w komputerze
zarówno program narzędziowy ZyXEL, jak i sterownik. Jeśli chcesz
zainstalować tylko sterownik i korzystać z funkcji Wireless Zero
Configuration (WZC) systemu Windows XP, zaznacz tylko opcję
Driver (zobacz Uwaga dla uŜytkowników Windows XP).
3
Kliknij przycisk Next, aby zaakceptować domyślne połoŜenie pliku,
albo przycisk Browse, aby wybrać inny folder.
6. Kliknij przycisk Install.
4
Po zainstalowaniu programu narzędziowego ZyXEL konieczne
będzie ponowne uruchomienie komputera. Upewnij się, Ŝe
zapisałeś swoją pracę.
7. Kiedy pojawi się poniŜszy ekran, kliknij przycisk Finish, aby
zakończyć działanie programu instalacyjnego i ponownie
uruchomić komputer.
5
2. Instalacja sprzętu
Nie instaluj sprzętu, dopóki nie zainstalujesz oprogramowania z
dysku CD.
1. Znajdź wolne gniazdo na kartę w swoim komputerze.
2. Ustaw kartę NWD-170N stykami w
kierunku komputera i stroną z
diodami LED w górę, po czym wsuń
ją do gniazda. Jeśli karta zostanie
włoŜona poprawnie, diody LED
zapalą się.
Nigdy nie zginaj karty NWD-170N, nie skręcaj jej i nie wpychaj na
siłę do gniazda.
?
Jeśli diody LED na karcie NWD-170N nie zapalą się po instalacji
programu narzędziowego i włoŜeniu karty do gniazda, wyjmij kartę
i włóŜ ją ponownie.
6
3. Łączenie się z siecią bezprzewodową
Kiedy zainstalujesz program narzędziowy ZyXEL i włoŜysz kartę NWD170N do gniazda, w systemowym obszarze powiadomień pojawi się
pokazana niŜej ikona.
?
Jeśli ikona
nie pojawi się, odinstaluj i zainstaluj ponownie
program narzędziowy ZyXEL. Odinstalowywanie programu
narzędziowego opisano w instrukcji uŜytkownika.
Karta NWD-170N automatycznie poszuka dostępnych sieci i połączy się
z siecią bez zabezpieczeń. Ta sieć bezprzewodowa moŜe jednak nie być
połączona z Internetem.
Jeśli ikona
ma kolor czerwony, komputer nie jest połączony z siecią
bezprzewodową.
7
Jeśli ikona
ma kolor zielony, komputer jest juŜ połączony z siecią
bezprzewodową.
Aby wybrać sieć bezprzewodową i połączyć się z nią, wykonaj
następujące czynności:
1. Kliknij dwukrotnie ikonę
. Pojawi się ekran Link Info programu
narzędziowego ZyXEL. Kliknij zakładkę Site Survey.
2. Dostępne sieci bezprzewodowe zostaną wyświetlone na liście
Available Network List.
8
SSID (Service Set Identity) to nazwa sieci bezprzewodowej.
3. Jeśli sieć bezprzewodowa nie jest zabezpieczona, obok jej wpisu
na liście pojawia się jedna z następujących ikon:
Jeśli sieć bezprzewodowa jest zabezpieczona, obok jej wpisu na
liście pojawia się jedna z następujących ikon:
Wybierz sieć bezprzewodową, z którą chcesz się połączyć, i kliknij
dwukrotnie jej wpis na liście.
4. Jeśli sieć nie jest zabezpieczona, pojawi się ekran Link Info.
Przejdź do etapu 6.
9
5. Jeśli sieć jest zabezpieczona, pojawi się ekran ustawień
bezpieczeństwa. Musisz wpisać informacje o zabezpieczeniach,
aby połączyć się z siecią. Informacje te moŜesz uzyskać od
administratora sieci. Upewnij się, Ŝe wpisujesz je w dokładnie takiej
postaci, w jakiej Ci je podano.
6. Aby uzyskać dostęp do Internetu, uruchom przeglądarkę
internetową i wpisz adres URL witryny WWW w pasku adresu. Sieć
bezprzewodowa powinna być połączona z Internetem.
Jeśli witryna WWW zostanie wyświetlona prawidłowo, oznacza to,
Ŝe masz połączenie z Internetem.
3.1. Uwaga dla uŜytkowników Windows XP
Jeśli chcesz uŜywać funkcji WZC, wyłącz program narzędziowy ZyXEL
(jeśli juŜ go zainstalowałeś) albo zainstaluj sam sterownik.
• Aby wyłączyć program narzędziowy ZyXEL, kliknij prawym
przyciskiem myszy ikonę i wybierz z menu polecenie Use
Windows Zero Configuration. Aby ponownie uaktywnić program
narzędziowy ZyXEL, kliknij dwukrotnie ikonę , a następnie kliknij
przycisk OK.
• Aby zainstalować sam sterownik, w programie instalacyjnym zaznacz
tylko opcję Driver.
Wymagania systemowe
Przed instalacją upewnij się, Ŝe Twój komputer spełnia poniŜsze
wymagania:
• Procesor Pentium II 300 MHz lub szybszy
10
• Gniazdo kart PCMCIA
• Przynajmniej 20 MB wolnego miejsca na dysku
• Przynajmniej 128 MB pamięci RAM
• Stacja CD-ROM
• System Windows 2000 lub Windows XP
WaŜne informacje
Oświadczenie o interferencji FCC (Federal
Communications Commission)
Bezprzewodowa karta sieciowa 802.11g została przetestowana pod
kątem zgodności z wymaganiami FCC (Specific Absorption Rate).
Urządzenie jest zgodne z limitami emisji radiowej FCC określonymi dla
środowisk niekontrolowanych według normy 47 CFR 2.1093, paragraf (d)
(2).
Nadajnik nie moŜe być umieszczony w jednym miejscu ani uŜywany w
połączeniu z innymi antenami lub nadajnikami.
Ogólne oświadczenia FCC moŜna znaleźć w instrukcji uŜytkownika.
Oglądanie certyfikatów produktu
1. Przejdź pod adres www.zyxel.com.
2. Na stronie głównej firmy ZyXEL wybierz swój produkt z listy
rozwijanej, aby przejść do strony poświęconej temu produktowi.
11
3. Na stronie produktu wybierz certyfikat, który chcesz obejrzeć.
12
