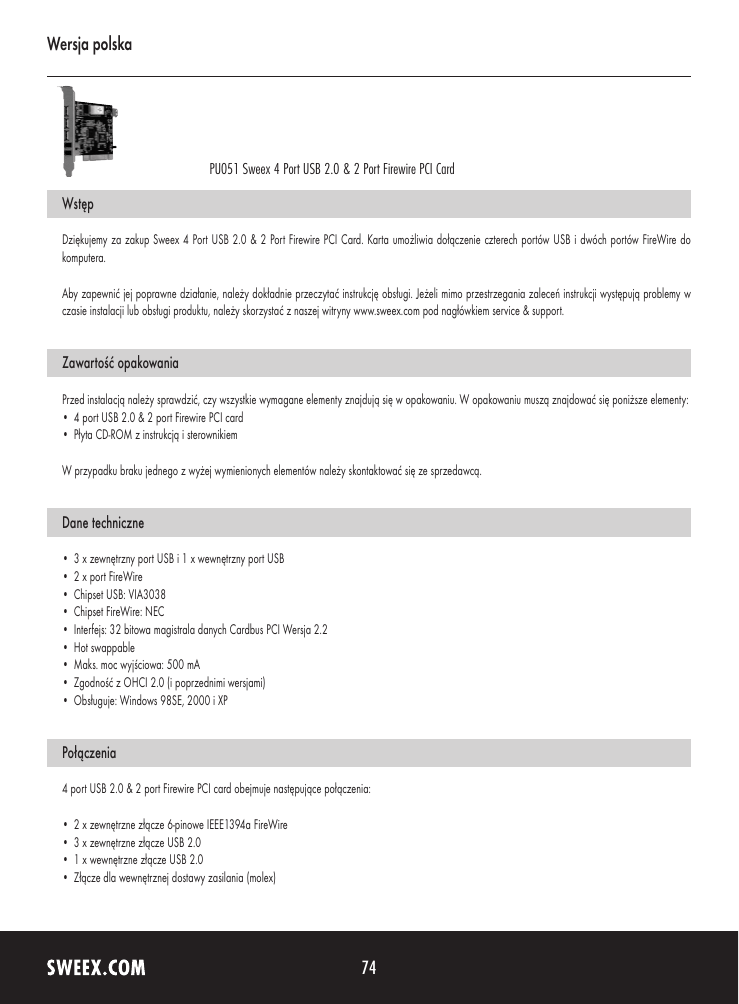

PU051 Sweex 4 Port USB 2.0 & 2 Port Firewire PCI Card
Wstęp
Dziękujemy za zakup Sweex 4 Port USB 2.0 & 2 Port Firewire PCI Card. Karta umożliwia dołączenie czterech portów USB i dwóch portów FireWire do
komputera.
Aby zapewnić jej poprawne działanie, należy dokładnie przeczytać instrukcję obsługi. Jeżeli mimo przestrzegania zaleceń instrukcji występują problemy w
czasie instalacji lub obsługi produktu, należy skorzystać z naszej witryny www.sweex.com pod nagłówkiem service & support.
Zawartość opakowania
Przed instalacją należy sprawdzić, czy wszystkie wymagane elementy znajdują się w opakowaniu. W opakowaniu muszą znajdować się poniższe elementy:
•4 port USB 2.0 & 2 port Firewire PCI card
•Płyta CD-ROM z instrukcją i sterownikiem
W przypadku braku jednego z wyżej wymienionych elementów należy skontaktować się ze sprzedawcą.
Dane techniczne
•3 x zewnętrzny port USB i 1 x wewnętrzny port USB
•2 x port FireWire
•Chipset USB: VIA3038
•Chipset FireWire: NEC
•Interfejs: 32 bitowa magistrala danych Cardbus PCI Wersja 2.2
•Hot swappable
•Maks. moc wyjściowa: 500 mA
•Zgodność z OHCI 2.0 (i poprzednimi wersjami)
•Obsługuje: Windows 98SE, 2000 i XP
Połączenia
4 port USB 2.0 & 2 port Firewire PCI card obejmuje następujące połączenia:
•2 x zewnętrzne złącze 6-pinowe IEEE1394a FireWire
•3 x zewnętrzne złącze USB 2.0
•1 x wewnętrzne złącze USB 2.0
•Złącze dla wewnętrznej dostawy zasilania (molex)
74
Wersja polska
Sprzęt
Przed instalacją sprzętu, należy podjąć następujące środki ostrożności:
1.Należy upewnić się, że komputer jest wyłączony i odłączony od zasilania.
2.Należy również odłączyć kable drukarki i monitora (ponieważ posiadają one własne zasilanie), aby uzyskać pewność, że komputer nie jest zasilany.
3.Odkręcić obudowę komputera.
4.Po odkręceniu obudowy należy upewnić się, że ciało jest wolne od ładunków elektrostatycznych. Wykonać to dotykając grzejnik lub nie malowaną rurę
wody. Do tego celu nie należy używać wkrętaków magnetycznych. Przed wykonaniem dalszych czynności, krótko dotknąć ramy obudowy komputera.
Należy maksymalnie ograniczyć kontakt ze stykami karty PCI lub pamięci.
5.Znaleźć puste gniazdo komputera i wyjąć część metalową płytki ochronnej obudowy komputera przed odpowiednim gniazdem. Czasami włożenie karty w
złącze PCI sprawia trudność. W takim przypadku nie należy stosować siły, ale należy wypróbować inne złącze.
6.Po zainstalowaniu karty, należy sprawdzić, czy pozostałe karty nadal są poprawnie zainstalowane w złączach PCI. Istnieje ryzyko wysunięcia innych kart
podczas instalacji nowej karty PCI; w wyniku czego te karty, a nawet cały komputer mogą nie działać prawidłowo.
7.Można założyć obudowę na komputer i prawidłowo podłączyć kable do komputera.
8.Włączyć zasilanie komputera.
9.Windows znajdzie kartę.
Instalacja w Windows 98SE
Należy upewnić się, że system operacyjny został zaktualizowany przed rozpoczęciem instalacji. Można to sprawdzić w łatwy sposób przez uruchomienie
przeglądarki Internet Explorer i wybranie opcji " Windows Update" w menu "Extra". Po znalezieniu sprzętu, Windows wyświetli następujący ekran:
Kliknąć “Next”.
75
Wersja polska
W tym miejscu, wybrać opcję “Search for the best driver” i kliknąć “Next”.
Odznaczyć wszystkie opcje. Następnie kliknąć “Next”.
Wybrać pierwszą opcję i kliknąć “Next”.
Aby zakończyć tą część, kliknąć “Next” i następnie “Finish”.
76
Wersja polska
Przeprowadzić powyższą procedurę instalacji dla tej części jeszcze raz.
Kliknąć “Next”.
W tym miejscu, wybrać opcję “Search for the best driver” i kliknąć “Next”.
77
Wersja polska
Zaznaczyć ostatnią opcję: “Specify a location”. Włożyć płytę instalacyjną oprogramowania do napędu CD-ROM. Przejść do CD-ROM przez “Browse” i
wybrać folder “Drivers”. W tym folderze, wybrać odpowiedni system operacyjny; Win 98. Następnie kliknąć “Next”.
Uwaga: W przykładzie, “X” oznacza stację CD-ROM. Litera oznaczająca napęd w komputerze użytkownika może być inna!
Kliknąć “Next”.
Aby zakończyć tę część, kliknąć “Next” i następnie “Finish”.
Kliknąć “Next”.
78
Wersja polska
W tym miejscu, wybrać opcję “Search for the best driver” i kliknąć “Next”.
Odznaczyć wszystkie opcje. Następnie kliknąć “Next”.
Wybrać pierwszą opcję i kliknąć “Next”. Aby zakończyć tę część, kliknąć “Next” i następnie “Finish”. Sprzęt został zainstalowany pomyślnie. Na końcu,
należy zrestartować komputer.
79
Wersja polska
Instalacja w Windows 2000 i XP
Należy upewnić się, że system operacyjny został zaktualizowany przed rozpoczęciem instalacji. Można to sprawdzić w łatwy sposób przez uruchomienie
przeglądarki Internet Explorer i wybranie opcji " Windows Update" w menu "Extra”.
Do instalacji w Windows 2000 i Windows XP nie są potrzebne sterowniki; sterowniki są wbudowane w system operacyjny i karta Combo PCI Sweex zostanie
zainstalowana automatycznie.
Jeżeli nie ma możliwości aktualizowania systemu Windows, należy zainstalować oddzielny sterownik VIA USB 2.0 w celu użycia USB 2.0. Sterownik znajduje
się w automatycznie uruchamianym menu Sweex (uruchamia się automatycznie po włożeniu płyty CD-ROM) pod przyciskiem “VIA USB2.0 Driver”.
Jeżeli płyta CD-ROM nie uruchomi się automatycznie lub jeżeli znajduje się w odtwarzaczu CD-ROM player, płytę CD-ROM można uruchomić za pomocą
podwójnego kliknięcia małej ikony CD-ROM zatytułowanej Sweex w “Mój komputer”.
Zasilanie wewnętrzne
Jeżeli używane są tak zwane urządzenia zasilane z szyny FireWire, 4 port USB 2.0 & 2 port Firewire PCI card oferuje możliwość podłączenia wewnętrznego
zasilania:
•Połączenie Molex (maks. moc 15 W)
Gwarancja
Wszystkie produkty marki Sweex są objęte trzyletnią gwarancją. Gwarancja i pomoc nie obejmuje załączonego oprogramowania i/lub dołączonych
akumulatorów (do ładowania). Roszczenia gwarancyjne są regulowane przez sprzedawcę, u którego dany produkt został zakupiony.
Właściciel posiada i zachowuje prawa do wszystkich nazw marek wymienionych w niniejszej instrukcji oraz wszelkie prawa pokrewne.
