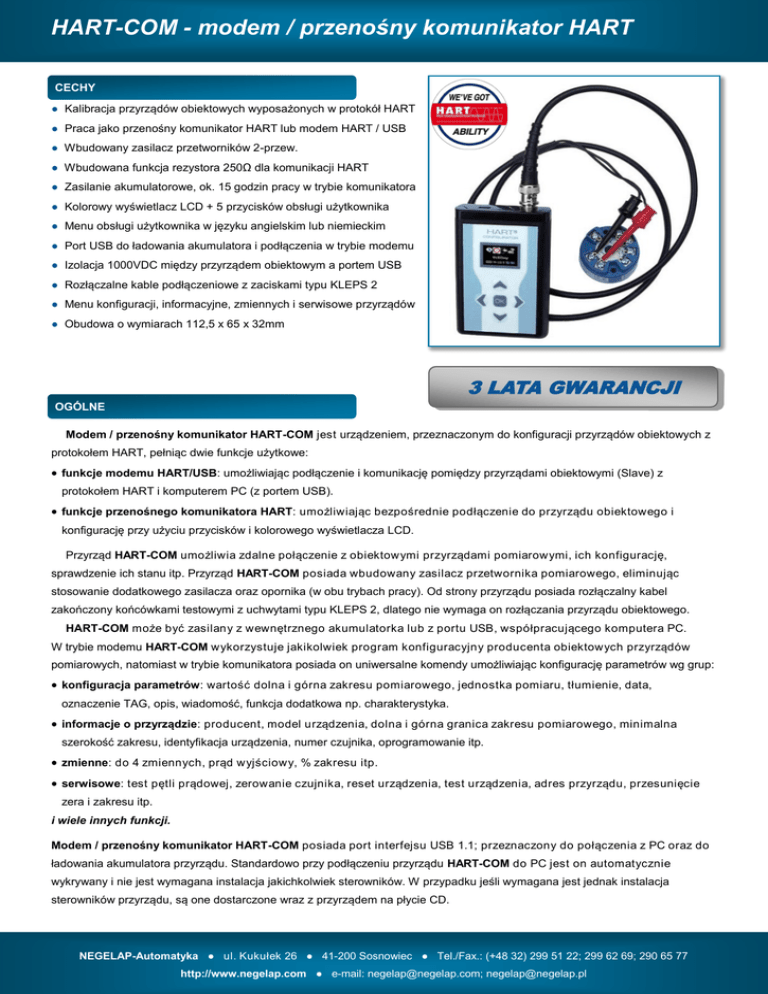

HART-COM - modem / przenośny komunikator HART

HART-COM - modem / przenośny komunikator HART
CECHY
● Kalibracja przyrządów obiektowych wyposażonych w protokół HART
● Praca jako przenośny komunikator HART lub modem HART / USB
● Wbudowany zasilacz przetworników 2-przew.
● Wbudowana funkcja rezystora 250Ω dla komunikacji HART
● Zasilanie akumulatorowe, ok. 15 godzin pracy w trybie komunikatora
● Kolorowy wyświetlacz LCD + 5 przycisków obsługi użytkownika
● Menu obsługi użytkownika w języku angielskim lub niemieckim
● Port USB do ładowania akumulatora i podłączenia w trybie modemu
● Izolacja 1000VDC między przyrządem obiektowym a portem USB
● Rozłączalne kable podłączeniowe z zaciskami typu KLEPS 2
● Menu konfiguracji, informacyjne, zmiennych i serwisowe przyrządów
● Obudowa o wymiarach 112,5 x 65 x 32mm
3 LATA GWARANCJI
OGÓLNE
Modem / przenośny komunikator HART-COM jest urządzeniem, przeznaczonym do konfiguracji przyrządów obiektowych z
protokołem HART, pełniąc dwie funkcje użytkowe:
 funkcje modemu HART/USB: umożliwiając podłączenie i komunikację pomiędzy przyrządami obiektowymi (Slave) z
protokołem HART i komputerem PC (z portem USB).
 funkcje przenośnego komunikatora HART: umożliwiając bezpośrednie podłączenie do przyrządu obiektowego i
konfigurację przy użyciu przycisków i kolorowego wyświetlacza LCD.
Przyrząd HART-COM umożliwia zdalne połączenie z obiektowymi przyrządami pomiarowymi, ich konfigurację,
sprawdzenie ich stanu itp. Przyrząd HART-COM posiada wbudowany zasilacz przetwornika pomiarowego, eliminując
stosowanie dodatkowego zasilacza oraz opornika (w obu trybach pracy). Od strony przyrządu posiada rozłączalny kabel
zakończony końcówkami testowymi z uchwytami typu KLEPS 2, dlatego nie wymaga on rozłączania przyrządu obiektowego.
HART-COM może być zasilany z wewnętrznego akumulatorka lub z portu USB, współpracującego komputera PC.
W trybie modemu HART-COM wykorzystuje jakikolwiek program konfiguracyjny producenta obiektowych przyrządów
pomiarowych, natomiast w trybie komunikatora posiada on uniwersalne komendy umożliwiając konfigurację parametrów wg grup:
 konfiguracja parametrów: wartość dolna i górna zakresu pomiarowego, jednostka pomiaru, tłumienie, data,
oznaczenie TAG, opis, wiadomość, funkcja dodatkowa np. charakterystyka.
 informacje o przyrządzie: producent, model urządzenia, dolna i górna granica zakresu pomiarowego, minimalna
szerokość zakresu, identyfikacja urządzenia, numer czujnika, oprogramowanie itp.
 zmienne: do 4 zmiennych, prąd wyjściowy, % zakresu itp.
 serwisowe: test pętli prądowej, zerowanie czujnika, reset urządzenia, test urządzenia, adres przyrządu, przesunięcie
zera i zakresu itp.
i wiele innych funkcji.
Modem / przenośny komunikator HART-COM posiada port interfejsu USB 1.1; przeznaczony do połączenia z PC oraz do
ładowania akumulatora przyrządu. Standardowo przy podłączeniu przyrządu HART-COM do PC jest on automatycznie
wykrywany i nie jest wymagana instalacja jakichkolwiek sterowników. W przypadku jeśli wymagana jest jednak instalacja
sterowników przyrządu, są one dostarczone wraz z przyrządem na płycie CD.
NEGELAP-Automatyka ● ul. Kukułek 26 ● 41-200 Sosnowiec ● Tel./Fax.: (+48 32) 299 51 22; 299 62 69; 290 65 77
http://www.negelap.com ● e-mail: [email protected]; [email protected]
HART-COM - modem / przenośny komunikator HART
SPECYFIKACJA
USB
Złącze
port mini USB; rozłączalny kabel mini USB / USB w dostawie
Zgodność ze standardem
USB1.1; USB 2.0
HART
Złącze
gniazdo BNC
Kable podłączeniowe
rozłączalne kable podłączeniowe, zakończone zaciskami typu KLEPS 2
Protokół komunikacji
HART, rev. 5
Zasilacz przetwornika 2-przew.
min. 12VDC / 22mA (funkcja włącz. / wyłącz. lub tryb oszczędz. energii)
Obsługa użytkownika
Wyświetlacz
LCD, kolorowy, graficzny
Przyciski
4 przyciski obsługi użytkownika
Język obsługi / komunikatów
angielski / niemiecki, przełączalny
Komunikaty / ikony
wskaźnik stanu i ładowania akumulatorka, wskaźnik zasilania przetwornika
Warunki pracy
Zasilanie
Pobór prądu z portu USB
akumulatorek
bateria 9V (6LR61, 6F22) lub akumulatorek 8,4V
port USB
ładowarka 230VAC lub po podłączeniu do PC
max. 140mA z zasilaniem podłączonego przetwornika
max. 30mA bez zasilania podłączonego przetwornika
max. 100mA podczas ładowania akumulatorka
Czas pracy na akumulatorku
do 4 godzin z zasilaniem podłączonego przetwornika
do 15 godzin bez zasilania przetwornika
Czas ładowania akumulatorka
ok. 10 godzin
Temperatura pracy / otoczenia
-20…+60oC
Temperatura przechowywania
-20…+60oC
Wilgotność względna
0...80%RH, bez kondensacji
Położenie podczas pracy
dowolne
Wersja obudowy
przenośna (zaczep do paska) / wolnostojąca (stojak obudowy)
Normy
EN 61326-1
Materiał obudowy
tworzywo sztuczne ABS
Izolacja wejścia / wyjścia
1000VDC (1kV), między przyrządem HART a portem USB
Wymiary obudowy
112,5 x 65 x 32mm
Stopień ochrony obudowy
IP40 (złącza zaciskowe IP00)
Sterowniki - płyta CD
Płyta CD w dostawie zawiera m.in.
sterowniki dla Windows 98, ME, 2000, XP, Vista, Win7
instrukcję obsługi w języku polskim
uniwersalne oprogramowanie konfiguracyjne dla przyrządów HART
UWAGI:
● Do komunikacji z przyrządami obiektowymi HART należy użyć rezystora ≥250Ω lub włączyć funkcję rezystora w menu przyrządu HART-COM.
● Do zasilania przyrządu obiektowego HART można użyć wbudowanego zasilacza przetwornika 2-przew. lub zewnętrznego zasilacza pętli prądowej.
NEGELAP-Automatyka ● ul. Kukułek 26 ● 41-200 Sosnowiec ● Tel./Fax.: (+48 32) 299 51 22; 299 62 69; 290 65 77
http://www.negelap.com ● e-mail: [email protected]; [email protected]
HART-COM - modem / przenośny komunikator HART
SCHEMAT BLOKOWY
WYMIARY
WYŚWIETLACZ - WIDOK EKRANU
Tytuł menu
Wskaźnik wyboru
Tytuł pozycji
Widok wskazania wyświetlacza
w menu głównym
Wartość pozycji
Ikona głównego menu
Ładowanie akumulatora
Widok wskazania
wyświetlacza w menu
wybranej pozycji
Opis aktywnej ikony
Włączone zasilanie dla
podłączonego przyrządu
Status akumulatorka
Odbiór danych
Zasilanie przetwornika
Transmisja danych
Podłączenie portu USB
Raport urządzenia
NEGELAP-Automatyka ● ul. Kukułek 26 ● 41-200 Sosnowiec ● Tel./Fax.: (+48 32) 299 51 22; 299 62 69; 290 65 77
http://www.negelap.com ● e-mail: [email protected]; [email protected]
HART-COM - modem / przenośny komunikator HART
PRZYKŁADOWE UŻYCIE PRZYRZĄDU HART-COM
Użycie przyrządu HART-COM jako przenośnego komunikatora HART
HART-COM w trybie przenośnego komunikatora HART w
istniejącej pętli prądowej.
HART-COM w trybie przenośnego komunikatora
HART.
Użycie zewnętrznego zasilacza 24VDC oraz rezystora 250Ω.
Użycie wewnętrznego zasilacza przetwornika oraz
wbudowanej funkcji rezystora 250Ω.
Użycie przyrządu HART-COM jako modemu HART/USB w połączeniu z PC
HART-COM w trybie modemu HART/USB w połączeniu z PC i podłączeniu
do istniejącej pętli prądowej.
HART-COM w trybie modemu HART/USB w
połączeniu z PC.
Użycie zewnętrznego zasilacza 24VDC oraz rezystora 250Ω.
Użycie wewnętrznego zasilacza przetwornika oraz
wbudowanej funkcji rezystora 250Ω.
NEGELAP-Automatyka ● ul. Kukułek 26 ● 41-200 Sosnowiec ● Tel./Fax.: (+48 32) 299 51 22; 299 62 69; 290 65 77
http://www.negelap.com ● e-mail: [email protected]; [email protected]
HART-COM - modem / przenośny komunikator HART
Użycie przyrządu HART-COM jako przenośnego komunikatora HART w systemie wielopunktowym
HART-COM w trybie przenośnego komunikatora HART w istniejącym układzie, system wielopunktowy.
Użycie zewnętrznego zasilacza 24VDC oraz rezystora 250Ω.
Użycie przyrządu HART-COM jako modemu HART/USB w połączeniu z PC w systemie wielopunktowym
HART-COM w trybie modemu HART/USB w połączeniu z PC i istniejącym układzie, system wielopunktowy.
Użycie zewnętrznego zasilacza 24VDC oraz rezystora 250Ω.
