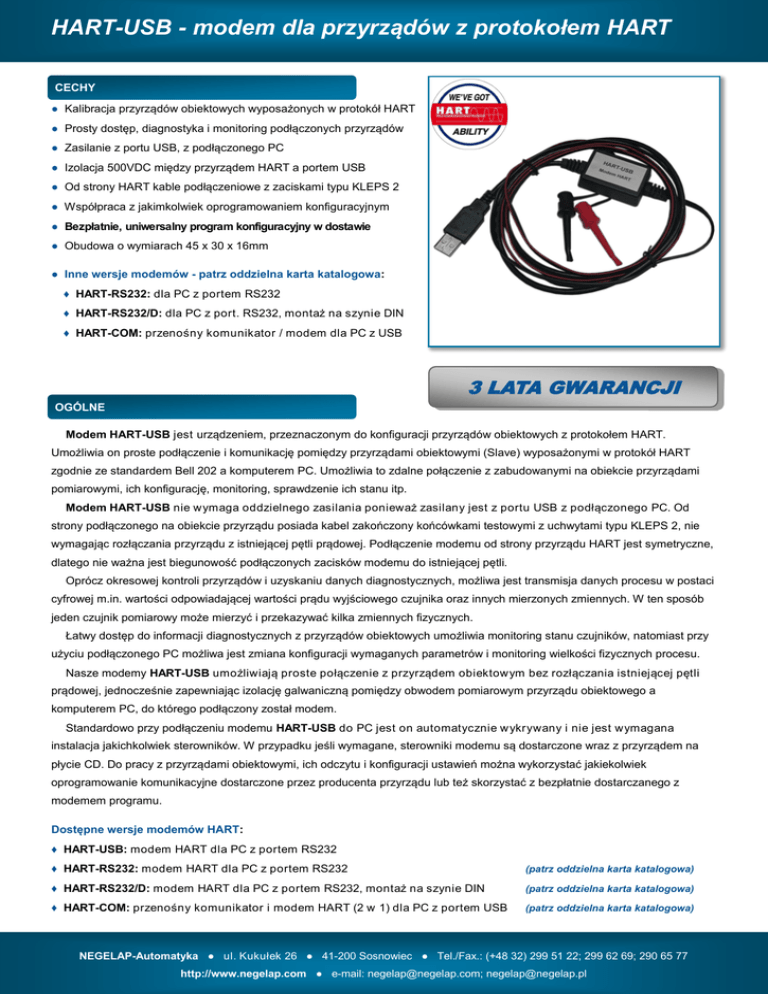

HART-USB - modem dla przyrządów z protokołem HART

HART-USB - modem dla przyrządów z protokołem HART
CECHY
● Kalibracja przyrządów obiektowych wyposażonych w protokół HART
● Prosty dostęp, diagnostyka i monitoring podłączonych przyrządów
● Zasilanie z portu USB, z podłączonego PC
● Izolacja 500VDC między przyrządem HART a portem USB
● Od strony HART kable podłączeniowe z zaciskami typu KLEPS 2
● Współpraca z jakimkolwiek oprogramowaniem konfiguracyjnym
● Bezpłatnie, uniwersalny program konfiguracyjny w dostawie
● Obudowa o wymiarach 45 x 30 x 16mm
● Inne wersje modemów - patrz oddzielna karta katalogowa:
♦ HART-RS232: dla PC z portem RS232
♦ HART-RS232/D: dla PC z port. RS232, montaż na szynie DIN
♦ HART-COM: przenośny komunikator / modem dla PC z USB
3 LATA GWARANCJI
OGÓLNE
Modem HART-USB jest urządzeniem, przeznaczonym do konfiguracji przyrządów obiektowych z protokołem HART.
Umożliwia on proste podłączenie i komunikację pomiędzy przyrządami obiektowymi (Slave) wyposażonymi w protokół HART
zgodnie ze standardem Bell 202 a komputerem PC. Umożliwia to zdalne połączenie z zabudowanymi na obiekcie przyrządami
pomiarowymi, ich konfigurację, monitoring, sprawdzenie ich stanu itp.
Modem HART-USB nie wymaga oddzielnego zasilania ponieważ zasilany jest z portu USB z podłączonego PC. Od
strony podłączonego na obiekcie przyrządu posiada kabel zakończony końcówkami testowymi z uchwytami typu KLEPS 2, nie
wymagając rozłączania przyrządu z istniejącej pętli prądowej. Podłączenie modemu od strony przyrządu HART jest symetryczne,
dlatego nie ważna jest biegunowość podłączonych zacisków modemu do istniejącej pętli.
Oprócz okresowej kontroli przyrządów i uzyskaniu danych diagnostycznych, możliwa jest transmisja danych procesu w postaci
cyfrowej m.in. wartości odpowiadającej wartości prądu wyjściowego czujnika oraz innych mierzonych zmiennych. W ten sposób
jeden czujnik pomiarowy może mierzyć i przekazywać kilka zmiennych fizycznych.
Łatwy dostęp do informacji diagnostycznych z przyrządów obiektowych umożliwia monitoring stanu czujników, natomiast przy
użyciu podłączonego PC możliwa jest zmiana konfiguracji wymaganych parametrów i monitoring wielkości fizycznych procesu.
Nasze modemy HART-USB umożliwiają proste połączenie z przyrządem obiektowym bez rozłączania istniejącej pętli
prądowej, jednocześnie zapewniając izolację galwaniczną pomiędzy obwodem pomiarowym przyrządu obiektowego a
komputerem PC, do którego podłączony został modem.
Standardowo przy podłączeniu modemu HART-USB do PC jest on automatycznie wykrywany i nie jest wymagana
instalacja jakichkolwiek sterowników. W przypadku jeśli wymagane, sterowniki modemu są dostarczone wraz z przyrządem na
płycie CD. Do pracy z przyrządami obiektowymi, ich odczytu i konfiguracji ustawień można wykorzystać jakiekolwiek
oprogramowanie komunikacyjne dostarczone przez producenta przyrządu lub też skorzystać z bezpłatnie dostarczanego z
modemem programu.
Dostępne wersje modemów HART:
♦ HART-USB: modem HART dla PC z portem RS232
♦ HART-RS232: modem HART dla PC z portem RS232
(patrz oddzielna karta katalogowa)
♦ HART-RS232/D: modem HART dla PC z portem RS232, montaż na szynie DIN
(patrz oddzielna karta katalogowa)
♦ HART-COM: przenośny komunikator i modem HART (2 w 1) dla PC z portem USB
(patrz oddzielna karta katalogowa)
NEGELAP-Automatyka ● ul. Kukułek 26 ● 41-200 Sosnowiec ● Tel./Fax.: (+48 32) 299 51 22; 299 62 69; 290 65 77
http://www.negelap.com ● e-mail: [email protected]; [email protected]
HART-USB - modem dla przyrządów z protokołem HART
SPECYFIKACJA
USB
Kabel podłączeniowy
kabel z konektorem USB, typu A, męski
Długość kabla podłączeniowego
~0,4m
Zgodność ze standardem
USB1.1; USB 2.0
Wymagania odnośnie systemu PC
Windows 98SE, ME, 2000, XP, Vista, 7, 8/8.1 (oprócz Windows 8 RT),
Windows Server 2008 R2, Windows Server 2003, Windows Server 2008,
Linux Ubuntu 11.10 (kernel 3.0.0-19) oraz Mac OS X 10.3-10.9
HART
Kable podłączeniowe
kable podłączeniowe, zakończone zaciskami typu KLEPS 2
Długość kabli podłączeniowych
~1m
Protokół komunikacji
HART zgodnie ze standardem Bell 202
Warunki pracy
Zasilanie
z portu USB
Pobór prądu z portu USB
5VDC / 30mA
Temperatura pracy / otoczenia
-25…55oC
Temperatura przechowywania
-25…+60oC
Wilgotność względna
5...95%RH, bez kondensacji
Położenie podczas pracy
dowolne
Normy
EN 55011; EN 55022; EN 55024; EN 61326-1
Materiał obudowy
tworzywo sztuczne ABS
Izolacja wejścia / wyjścia
500VDC, izolacja galwaniczna
Ochrona elektryczna
klasa III
Wymiary obudowy
45 x 30 x 16mm (bez kabli)
Stopień ochrony obudowy
IP54
Sterowniki - płyta CD
Płyta CD w dostawie zawiera m.in.
sterowniki dla systemu Windows, Mac OS, Linux
instrukcję obsługi w języku polskim
uniwersalne oprogramowanie konfiguracyjne dla przyrządów HART
UWAGI:
● Do komunikacji z przyrządami obiektowymi HART należy użyć rezystora ≥250Ω.
SCHEMAT BLOKOWY
NEGELAP-Automatyka ● ul. Kukułek 26 ● 41-200 Sosnowiec ● Tel./Fax.: (+48 32) 299 51 22; 299 62 69; 290 65 77
http://www.negelap.com ● e-mail: [email protected]; [email protected]
HART-USB - modem dla przyrządów z protokołem HART
PRZYKŁADOWE UŻYCIE MODEMU HART-USB
Użycie modemu HART-USB w połączeniu z PC; jeden przyrząd obiektowy (tryb punkt-punkt)
Użycie modemu HART-USB w połączeniu z PC; kilka przyrządów obiektowych (tryb wielopunktowy)
