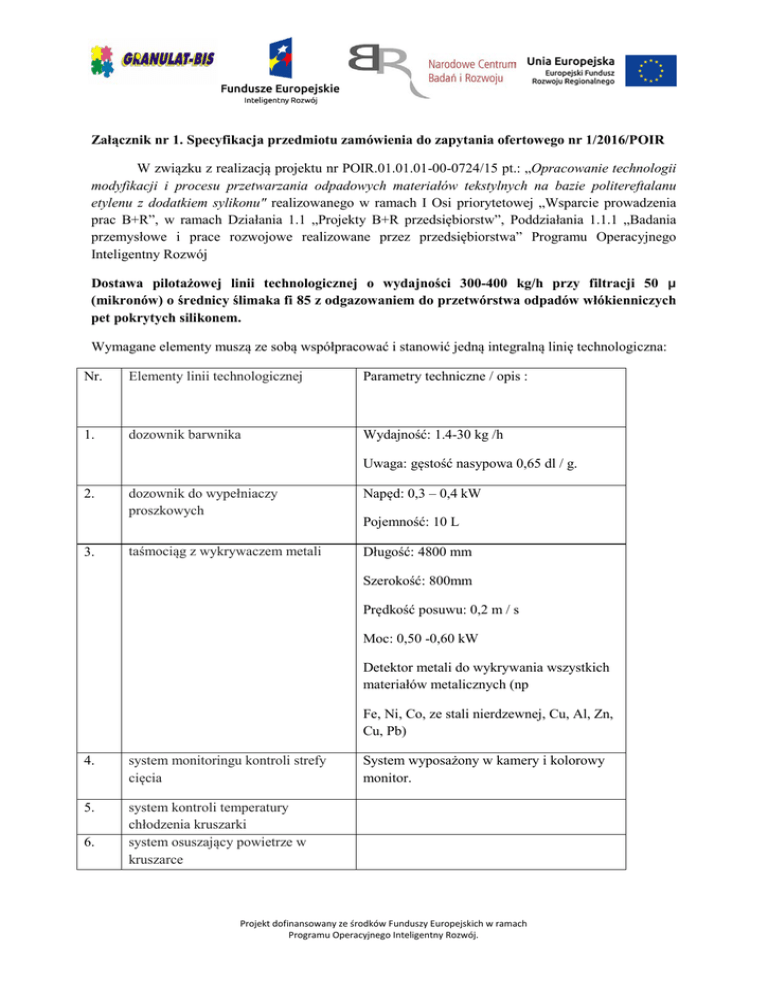

załącznik nr 1 do zapytania ofertowego nr 1/2016 - GRANULAT-BIS

Załącznik nr 1. Specyfikacja przedmiotu zamówienia do zapytania ofertowego nr 1/2016/POIR
W związku z realizacją projektu nr POIR.01.01.01-00-0724/15 pt.: „Opracowanie technologii
modyfikacji i procesu przetwarzania odpadowych materiałów tekstylnych na bazie politereftalanu
etylenu z dodatkiem sylikonu" realizowanego w ramach I Osi priorytetowej „Wsparcie prowadzenia
prac B+R”, w ramach Działania 1.1 „Projekty B+R przedsiębiorstw”, Poddziałania 1.1.1 „Badania
przemysłowe i prace rozwojowe realizowane przez przedsiębiorstwa” Programu Operacyjnego
Inteligentny Rozwój
Dostawa pilotażowej linii technologicznej o wydajności 300-400 kg/h przy filtracji 50 μ
(mikronów) o średnicy ślimaka fi 85 z odgazowaniem do przetwórstwa odpadów włókienniczych
pet pokrytych silikonem.
Wymagane elementy muszą ze sobą współpracować i stanowić jedną integralną linię technologiczna:
Nr.
Elementy linii technologicznej
Parametry techniczne / opis :
1.
dozownik barwnika
Wydajność: 1.4-30 kg /h
Uwaga: gęstość nasypowa 0,65 dl / g.
2.
3.
dozownik do wypełniaczy
proszkowych
Napęd: 0,3 – 0,4 kW
taśmociąg z wykrywaczem metali
Długość: 4800 mm
Pojemność: 10 L
Szerokość: 800mm
Prędkość posuwu: 0,2 m / s
Moc: 0,50 -0,60 kW
Detektor metali do wykrywania wszystkich
materiałów metalicznych (np
Fe, Ni, Co, ze stali nierdzewnej, Cu, Al, Zn,
Cu, Pb)
4.
system monitoringu kontroli strefy
cięcia
5.
system kontroli temperatury
chłodzenia kruszarki
system osuszający powietrze w
kruszarce
6.
System wyposażony w kamery i kolorowy
monitor.
Projekt dofinansowany ze środków Funduszy Europejskich w ramach
Programu Operacyjnego Inteligentny Rozwój.
7.
kruszarka jednowałowa z regulacją
ilości materiału i hydraulicznym
popychaczem, wał główny chł odzony
wodą
Długość wału: 800 mm
Średnica wału: 400 mm
Wał napędowy: 55 kW AC
Liczba noży obrotowych: 48
Liczba stacjonarnych noży: 4
8.
9.
płynna regulacja szybkości pracy
kruszarki
wytłaczarka z jednostką
wysokopróżniową z czujnikiem
ciśnienia i temperatury
uplastycznionej masy oraz systemem
chłodzącym podzespołów
elektrycznych
Wytłaczarka: 85 mm
Wytłaczarka L/D: 24
Wytłaczarka moc: 90 kW AC
Prędkość ślimaka: 180 obrotów na minutę
(w zależności od materiału)
Rozszerzenie wytłaczarki o 16 L / D z
dwoma otworami odgazowania i jednostka
próżniową.
System próżniowy wraz z agregatem:
Pompa próżniowa: 2,5 kW
Ciśnienie: <10 mbar
Rozszerzenie wytłaczarki: 16 L / D (długość
całkowita 40 L/D)
10.
podniesiona wytrzymałość cylindra
oraz ślimaka (wykonany ze stali
wzmocnionej odpornej na zużycie)
11.
panel dotykowy sterowania
12.
płynna regulacja obrotów ślimaka
Ślimak - wzmocniony węglikiem wolframu
na głębokość 2,5 mm,
Cylinder -grubość pancerza wynosi 2,0 mm.
wykonany zgodnie z najwyższym
standardem chroniącym przed ścieraniem i
korozją. W wersji bimetalicznej.
Prędkość wytłaczarki: 50-180 rpm
Moc: 90 kW.
Projekt dofinansowany ze środków Funduszy Europejskich w ramach
Programu Operacyjnego Inteligentny Rozwój.
13.
jednotłokowy system filtracji
tworzywa wraz z możliwością
płukania wstecznego
Płukanie wsteczne hydrauliczne: Tak
Praca ciągła: Tak
Agregat hydrauliczny: Tak
14.
system granulacji nitkowej
15.
sito rozdzielające frakcje granulatu
1. Głowica nitkowa
2. Wanna chłodząca wyposażona w
pompę obiegową oraz system
odcinania nitek.
3. System suszenia nitek.
4. System cięcia nitek tzw. granulator.
Długość: 800 mm
Szerokość: 400 mm
Zasilanie: 2 x 0,2 kW
16.
17.
18.
19.
płynna regulacja systemu cięcia
nitkowego
system transportujący oraz
magazynujący tworzywo
Zbiornik -1000L z podstumentem oraz
systemem wysypu do bigbag. Wyposażony
w pompę tłoczącą oraz rury transportujące.
możliwość zdalnego dostępu on-line
do linii technologicznej
rozruch technologiczny i
przeszkolenie pracowników
zamawiającego
