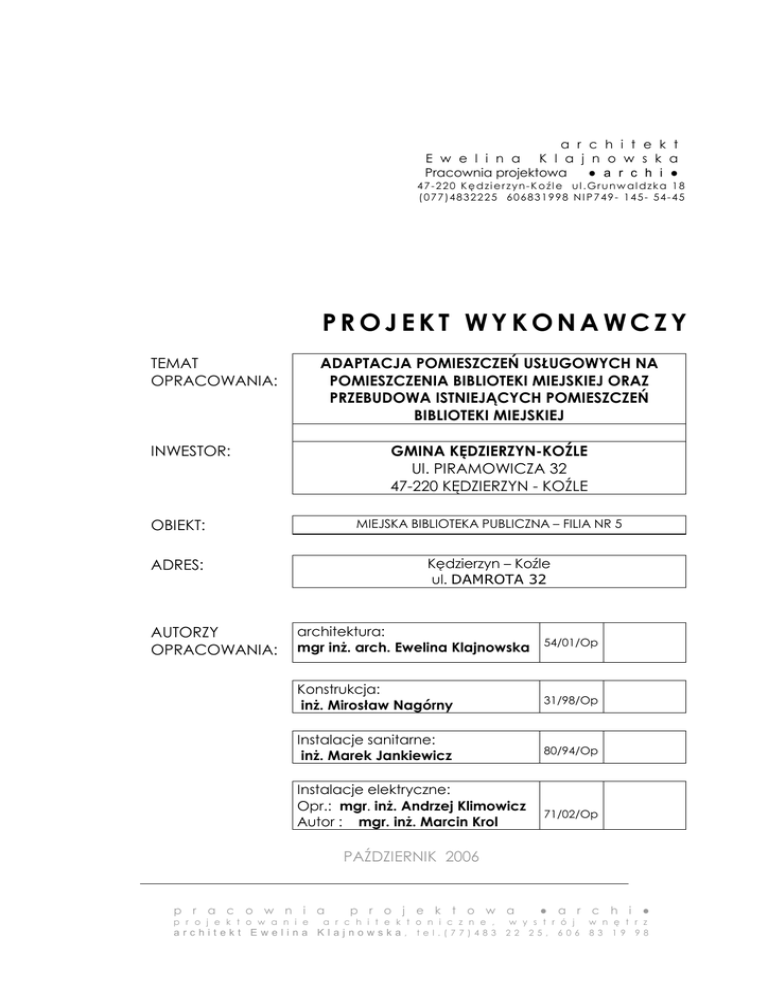

PROJEKT WYKONAWCZY

a r c h i t e k t
E w e l i n a K l a j n o w s k a
Pracownia projektowa
● a r c h i ●
47-220 Kędzierzyn-Koźle ul.Grunw aldzka 18
( 0 7 7 )4 8 3 2 2 2 5 6 0 6 8 3 1 9 9 8 N I P 7 4 9 - 1 4 5 - 5 4 - 4 5
PROJEKT WYKONAWCZY
TEMAT
OPRACOWANIA:
ADAPTACJA POMIESZCZEŃ USŁUGOWYCH NA
POMIESZCZENIA BIBLIOTEKI MIEJSKIEJ ORAZ
PRZEBUDOWA ISTNIEJĄCYCH POMIESZCZEŃ
BIBLIOTEKI MIEJSKIEJ
INWESTOR:
GMINA KĘDZIERZYN-KOŹLE
Ul. PIRAMOWICZA 32
47-220 KĘDZIERZYN - KOŹLE
OBIEKT:
MIEJSKA BIBLIOTEKA PUBLICZNA – FILIA NR 5
ADRES:
Kędzierzyn – Koźle
ul. DAMROTA 32
AUTORZY
OPRACOWANIA:
architektura:
mgr inŜ. arch. Ewelina Klajnowska
54/01/Op
Konstrukcja:
inŜ. Mirosław Nagórny
31/98/Op
Instalacje sanitarne:
inŜ. Marek Jankiewicz
80/94/Op
Instalacje elektryczne:
Opr.: mgr. inŜ. Andrzej Klimowicz
Autor : mgr. inŜ. Marcin Krol
71/02/Op
PAŹDZIERNIK 2006
p r a c o w n i a
p r o j e k t o w a n i e
architekt Ewelina
p r o j e k t o w a
a r c h i t e k t o n i c z n e ,
Klajnowska, tel.(77)483
● a r c h i ●
w y s t r ó j
22 25, 606
w n ę t r z
83 19 98
Projekt wykonawczy przebudowy i zmiany sposobu uŜytkowania
pomieszczeń usługowych na pomieszczenia Biblioteki Miejskiej
L o k a l i z a c j a :
K ę d z i e r z y n - K o ź l e ,
D a m r o t a
3 2
________________________________ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ ________________________________________________________________________________________________________________________________________________ ___________________________________________________ _ ___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ ______________________ ______________________
S P I S
Z AW AR T O Ś C I
I PROJEKT ARCHITEKTONICZNO-KONSTRUKCYJNY
1.
PROJEKT WYKONAWCZY opis
1.0 Podstawa opracowania
2.0 Przedmiot inwestycji
3.0 Lokalizacja
4.0 Opis projektowanej inwestycji
5.0 Docieplenie ścian zewnętrznych
6.0 Ocieplenie stropodachu
7.0 Ocieplenie stropu piwnic
8.0 Inne roboty budowlane
9.0 Zagadnienia p.poŜ. i BHP
10.0 Uwagi
Załączniki
1. Ekspertyza stanu technicznego budynku
2. Karta katalogowa – RIGIPS
2.
II
RYSUNKI
1. RZUT PIWNICY skala 1:100
2. RZUT PARTERU skala 1:100
3. RZUT SUFITÓW PODWIESZONYCH skala 1:100
4. ELEWACJE WEJŚCIOWE skala 1:50
5. ELEWACJE TYLNE skala 1:50
6. SZCZEGÓŁY OCIEPLENIA
7. ZESTAWIENIE STOLARKI ALUMINIOWEJ I Z PCV
8. ZESTAWIENIE STOLARKI DRZWIOWEJ WEWNĘTRZNEJ
9. ELEWACJE WEJŚCIOWE ISTNIEJĄCE
10. ELEWACJE TYLNE ISTNIEJĄCE
11. RYS. KONSTRUKCYJNE
PROJEKT INSTALACJI SANITARNYCH, WENTYLACJI,
KLIMATYZACJI I C.O.
III PROJEKT INSTALACJI ELEKTRYCZNEJ .
WyŜej wymienione opracowania są zamienne do projektu wynawczego z
2005r, wprowadzone zmiany nie są istotne więc nie wymagają zmiany
pozwolenia na budowę nr BA 73-51-1-89/2005 oraz BA.7351-1-215/2006
_________________________________________________________________________________________________________________ ________________________________
p r a c o w n i a
p r o j e k t o w a n i e
architekt Ewelina
p r o j e k t o w a
a r c h i t e k t o n i c z n e ,
Klajnowska, tel.(77)483
● a r c h i ●
w y s t r ó j
22 25, 606
w n ę t r z
83 19 98
2
Projekt wykonawczy przebudowy i zmiany sposobu uŜytkowania
pomieszczeń usługowych na pomieszczenia Biblioteki Miejskiej
L o k a l i z a c j a :
K ę d z i e r z y n - K o ź l e ,
D a m r o t a
3 2
________________________________ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ ________________________________________________________________________________________________________________________________________________ ___________________________________________________ _ ___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ ______________________ ______________________
1. Oświadczenie projektantów
Temat opracowania: ADAPTACJA POMIESZCZEŃ USŁUGOWYCH NA
POMIESZCZENIA BIBLIOTEKI MIEJSKIEJ ORAZ
PRZEBUDOWA ISTNIEJĄCYCH POMIESZCZEŃ
BIBLIOTEKI MIEJSKIEJ
Obiekt:
MIEJSKA BIBLIOTEKA PUBLICZNA – FILIA NR 5
Inwestor:
GMINA KĘDZIERZYN-KOŹLE
47-200 KĘDZIERZYN – KOŹLE, Ul. PIRAMOWICZA 32
Lokalizacja:
47-220 Kędzierzyn – Koźle, ul. DAMROTA 32
działka nr 1066/34
Oświadczamy, Ŝe niniejszy projekt budowlany został sporządzony zgodnie
z obowiązującymi przepisami oraz zasadami wiedzy technicznej.
Architektura –
arch. Ewelina Klajnowska
Konstrukcje -
inŜ. Mirosław Nagórny
Instalacje sanitarne -
inŜ. Marek Jankiewicz
_________________________________________________________________________________________________________________ ________________________________
p r a c o w n i a
p r o j e k t o w a n i e
architekt Ewelina
p r o j e k t o w a
a r c h i t e k t o n i c z n e ,
Klajnowska, tel.(77)483
● a r c h i ●
w y s t r ó j
22 25, 606
w n ę t r z
83 19 98
3
Projekt wykonawczy przebudowy i zmiany sposobu uŜytkowania
pomieszczeń usługowych na pomieszczenia Biblioteki Miejskiej
L o k a l i z a c j a :
K ę d z i e r z y n - K o ź l e ,
D a m r o t a
3 2
________________________________ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ ________________________________________________________________________________________________________________________________________________ ___________________________________________________ _ ___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ ______________________ ______________________
OPIS TECHNICZNY
1.0 Podstawa opracowania.
- zlecenie inwestora,
- Umowa z dnia 5 .06.2006
- wytyczne uŜytkownika dotyczące inwestycji,
- inwentaryzacja budowlana w zakresie niezbędnym do projektowania,
- wariantowe koncepcje funkcjonalno-przestrzenne ,
-obowiązujące Polskie Normy i Przepisy.
2.0 Cel i zakres opracowania.
Celem opracowania jest projekt wykonawczy adaptacji pomieszczeń
usługowych na pomieszczenia Biblioteki Miejskiej oraz przebudowy istniejących
pomieszczeń Biblioteki Miejskiej przy ul. Damrota w Kędzierzynie – Koźlu .
3.0 Lokalizacja
Miejscowość:
Gmina:
Obręb:
Ulica:
Nr działki:
Kędzierzyn-Koźle
Kędzierzyn-Koźle
Kędzierzyn
Damrota 32
1066/34
4.0 Opis projektowanej inwestycji.
4.1 Przeznaczenie i program uŜytkowy.
Celem opracowania jest projekt wykonawczy przebudowy oraz adaptacji
pomieszczeń usługowych na Bibliotekę Miejską – Filia nr 5 w KędzierzynieKoźlu, ul. Damrota 32.
4.2 Dane ogólne i techniczne.
Funkcja:
Projektuje się zmianę sposobu uŜytkowania lokali usługowo-handlowych
znajdujących się na parterze budynku mieszkalno-usługowego i przyłączenie
ich do istniejącej biblioteki.
Zatrudnienie:
W wyniku przebudowy biblioteki nie przewiduje się zwiększenia
zatrudnienia, pracownice korzystać będą z istniejącego zaplecza socjalnosanitarnego biblioteki.
Dane techniczne
Powierzchnia uŜytkowa istniejącej biblioteki:........................... 410,76m2
Powierzchnia uŜyt. biblioteki po przyłączeniu lokali usługowych: 698,50 m2
Powierzchnia piwnic istniejącej biblioteki:............................... 156,18 m2
Powierzchnia piwnic po przyłączeniu lokali:............................. 233,95 m2
Powierzchnia całkowita istniejącej biblioteki:............................525,03 m2
Powierzchnia całkowita biblioteki:...........................................932,14 m2
Kubatura biblioteki przed przebudową: ............................... 2 835,56 m3
Kubatura biblioteki po przebudowie: ................................... 4 911,98 m3
Wysokość pomieszczeń w świetle: parter h = 3,97 m, piwnice h = 220 cm.
_________________________________________________________________________________________________________________ ________________________________
p r a c o w n i a
p r o j e k t o w a n i e
architekt Ewelina
p r o j e k t o w a
a r c h i t e k t o n i c z n e ,
Klajnowska, tel.(77)483
● a r c h i ●
w y s t r ó j
22 25, 606
w n ę t r z
83 19 98
4
Projekt wykonawczy przebudowy i zmiany sposobu uŜytkowania
pomieszczeń usługowych na pomieszczenia Biblioteki Miejskiej
L o k a l i z a c j a :
K ę d z i e r z y n - K o ź l e ,
D a m r o t a
3 2
________________________________ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ ________________________________________________________________________________________________________________________________________________ ___________________________________________________ _ ___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ ______________________ ______________________
4.3 Opis stanu istniejącego
Budynek zlokalizowany jest w zabudowie zwartej w Kędzierzynie-Koźlu
przy ul. Damrota 32 (w rejonie skrzyŜowania z ulicą 1 Maja). Budynek 4kondygnacyjny w zabudowie zwartej mieszkalno-usługowej.
Rejon lokalizacji biblioteki jest zabudowany i zagospodarowany. Biblioteka
cofnięta jest od skrzyŜowania ulic Damrota i 1 Maja. Teren przed budynkiem
(do skrzyŜowania ulic) zabudowany jest parterowymi pawilonami
usługowymi i handlowymi. W rejonie lokalizacji znajdują się przystanki
miejskich linii autobusowych. Nie ma moŜliwości zaprojektowania
dodatkowych
miejsc
postojowych.
Dla
samochodów
osób
niepełnosprawnych istnieją 2 oznakowane miejsca postojowe przed
budynkiem biblioteki. Dojazd z ulicy Damrota oznakowany– tylko dla
samochodów osób niepełnosprawnych – szerokim na około 5,5 m
chodnikiem.
Wejścia dla klientów istniejących lokali usługowych oraz biblioteki
znajdujących się na parterze budynku znajdują się z chodnika od strony
północnej, dojazd gospodarczy – od strony uliczki dojazdowej od strony
południowej. Poziom parteru znajduje się na poziomie przylegającego
chodnika.
Budynek podłączony jest do uzbrojenia komunalnego – woda, kanalizacja
sanitarna i deszczowa, elektryczność, telefon, c.o. zdalaczynne Teren wokół
budynku jest zagospodarowany i uŜytkowany zgodnie z przeznaczeniem.
4.4 Opis istniejącego budynku
Budynek z lat 50-tych o rzucie w kształcie litery „L”. Budynek 4kondygancyjny, całkowicie podpiwniczony, z dodatkowymi nadbudówkami
stanowiącymi poddasze uŜytkowe. Budynek dwutraktowy ze środkową
(podłuŜną) ścianą nośną i poprzecznymi ścianami z trzonami kominowymi.
Ściany murowane, tynki wewn. i zewn. cementowo-wapienne. Stropodach
płaski kryty papą. Stropy nad piwnicami DMS o rozstawie belek stropowych
co 65 cm, schody Ŝelbetowe. Stolarka okienna drewniana, w bibliotece z
PCV, witryny okienne istniejących lokali usługowo-handlowych drewniane
pojedynczo szklone - okna stałe.
Na parterze budynku znajdują się lokale usługowo-handlowe, powyŜej na
trzech
kondygnacjach
mieszkania.
Piwnice
budynku
częściowo
wykorzystywane są przez lokatorów budynku, częściowo przez lokale
usługowe – do piwnic tych prowadzą niezaleŜne wejścia z poziomu parteru.
Piwnice lokatorskie wydzielone są od piwnic związanych z lokalami
usługowymi.
Wysokość uŜytkowa kondygnacji parteru: 397 cm, piwnic – 220 cm.
Posadzka lokali znajduje się na poziomie otaczającego chodnika – lokale są
dostępne dla osób niepełnosprawnych.
Teren wokół budynku jest zagospodarowany i uŜytkowany zgodnie z
przeznaczeniem.
_________________________________________________________________________________________________________________ ________________________________
p r a c o w n i a
p r o j e k t o w a n i e
architekt Ewelina
p r o j e k t o w a
a r c h i t e k t o n i c z n e ,
Klajnowska, tel.(77)483
● a r c h i ●
w y s t r ó j
22 25, 606
w n ę t r z
83 19 98
5
Projekt wykonawczy przebudowy i zmiany sposobu uŜytkowania
pomieszczeń usługowych na pomieszczenia Biblioteki Miejskiej
L o k a l i z a c j a :
K ę d z i e r z y n - K o ź l e ,
D a m r o t a
3 2
________________________________ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ ________________________________________________________________________________________________________________________________________________ ___________________________________________________ _ ___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ ______________________ ______________________
4.5 Opis projektowanych rozwiązań
W związku z powiększeniem powierzchni biblioteki o przylegające lokale
usługowe adaptacji ulegnie równieŜ cześć pom. istniejącej biblioteki.
Po przebudowie biblioteka stanowić będzie funkcjonalnie jeden obiekt, w
którym znajdować się będą pomieszczenia o róŜnym przeznaczeniu:
wypoŜyczalnia, czytelnia, oddział dla dzieci, kawiarenka internetowa, sala
wystawowa i inne według opisów na rysunkach rzutów.
Wejścia
Wejścia do istniejącej filii biblioteki adaptuje się bez zmian. Do lokali
usługowych przyłączanych do biblioteki obecnie prowadzą 3 wejścia dla
klientów (stanowiące element witryn wystawowych) oraz 2 gospodarcze. Po
przebudowie – połączeniu lokali i przyłączeniu ich do biblioteki pozostawia
się 1 wejście a 2 pozostałe likwiduje się (w istniejących otworach
podmurować murki podparapetowe i okna powiększyć o szerokość drzwi).
Biblioteka posiadać będzie takŜe 1 wejście gospodarcze istniejące, od strony
ulicy Lompy.
Wszystkie wejścia dla klientów biblioteki dostępne będą dla osób
niepełnosprawnych – poziom chodnika znajduje się na poziomie posadzki.
Komunikacja wewnętrzna
Poszczególne części biblioteki posiadają niezaleŜne wejścia z zewnątrz dla
klientów, moŜliwe jest takŜe przechodzenie między poszczególnymi działami
biblioteki.
Z pomieszczeń parteru prowadzą schody do piwnic będących w uŜytkowaniu
biblioteki – 3 zespoły pomieszczeń dostępnych 3 schodami wewnętrznymi z
tego 2 zespoły uŜytkowane są obecnie przez bibliotekę a 1 przyłączane. W
istniejących piwnicach znajdują się: węzły sanitarne dla uŜytkowników
biblioteki a w drugim zespole pomieszczenia magazynowe. Pomieszczenia te
adaptuje się bez zmian. W piwnicy przyłączanej do biblioteki będzie
znajdował się magazyn dostępny z czytelni.
Magazyny znajdujące się w piwnicach istniejące i projektowane dostępne
będą wyłącznie dla personelu biblioteki.
Węzły sanitarne
Adaptuje się istniejący węzeł sanitarny dla personelu znajdujący się na
parterze oraz węzły sanitarne dla klientów w piwnicy budynku. Dodatkowo
projektuje się dwa zespół węzłów sanitarnych (węzły przewidziane dla
kobiet i osób niepełnosprawnych oraz dla męŜczyzn) w sąsiedztwie sali
wystawowej i czytelni.
Projektowane rozwiązania funkcjonalne pokazano na rysunkach rzutów.
_________________________________________________________________________________________________________________ ________________________________
p r a c o w n i a
p r o j e k t o w a n i e
architekt Ewelina
p r o j e k t o w a
a r c h i t e k t o n i c z n e ,
Klajnowska, tel.(77)483
● a r c h i ●
w y s t r ó j
22 25, 606
w n ę t r z
83 19 98
6
Projekt wykonawczy przebudowy i zmiany sposobu uŜytkowania
pomieszczeń usługowych na pomieszczenia Biblioteki Miejskiej
L o k a l i z a c j a :
K ę d z i e r z y n - K o ź l e ,
D a m r o t a
3 2
________________________________ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ ________________________________________________________________________________________________________________________________________________ ___________________________________________________ _ ___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ ______________________ ______________________
4.6 Wykaz pomieszczeń
Numeracja pomieszczeń według oznaczeń na rysunkach rzutów.
Nr pom. Funkcja pom.
PARTER
1
Wiatrołap
2
Hol
3
Oddział dla dzieci
4
Magazyn podręczny
5
Korytarz
6
WC personelu
7
WypoŜyczalnia
8
Pokój biurowy
9
Wiatrołap
10
Magazyn podręczny
11
Wiatrołap
12
Czytelnia
13
Magazyn podręczny
14
Wiatrołap
15
Sala wystawowa
16
Korytarz
17
Zaplecze kuchenne
18
WC dla kobiet
19
WC dla męŜczyzn
Razem parter
PIWNICE
1
Korytarz + schody
2
WC męski
3
WC damski
4
Magazyn
5
Korytarz + schody
6
Magazyn
7
Magazyn
8
WC personelu
9
Magazyn
10
Magazyn
11
Magazyn
12
Magazyn
13
Magazyn
14
Korytarz +schody
15
Magazyn
Razem piwnice
Pow. uŜytkowa
Rodzaj posadzki
4,88
23,96
114,60
31,66
10,93
5,09
139,09
13,79
7,24
6,31
2,92
112,53
22,20
2,29
72,54
5,50
11,08
4,21
7,97
598,79 m2
Płytki ceram.
Płytki ceram.
Płytki ceram.
Płytki ceram.
Płytki ceram.
Płytki ceram.
Płytki ceram.
Płytki ceram.
Płytki ceram.
Płytki ceram.
Płytki ceram.
Płytki ceram.
Płytki ceram.
Płytki ceram.
Płytki ceram.
Płytki ceram.
Płytki ceram.
Płytki ceram.
Płytki ceram.
10,77
8,36
8,77
10,03
16,35
6,61
16,36
1,62
10,45
14,68
12,94
10,98
30,28
19,43
29,69
207,32 m2
Płytki ceram.
Płytki ceram.
Płytki ceram.
Płytki ceram.
Płytki ceram.
Płytki ceram.
Płytki ceram.
Płytki ceram.
Płytki ceram.
Płytki ceram.
Płytki ceram.
Płytki ceram.
Płytki ceram.
Płytki ceram.
Płytki ceram.
_________________________________________________________________________________________________________________ ________________________________
p r a c o w n i a
p r o j e k t o w a n i e
architekt Ewelina
p r o j e k t o w a
a r c h i t e k t o n i c z n e ,
Klajnowska, tel.(77)483
● a r c h i ●
w y s t r ó j
22 25, 606
w n ę t r z
83 19 98
7
Projekt wykonawczy przebudowy i zmiany sposobu uŜytkowania
pomieszczeń usługowych na pomieszczenia Biblioteki Miejskiej
L o k a l i z a c j a :
K ę d z i e r z y n - K o ź l e ,
D a m r o t a
3 2
________________________________ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ ________________________________________________________________________________________________________________________________________________ ___________________________________________________ _ ___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ ______________________ ______________________
4.7 Opis robót budowlanych i wykończeniowych
Roboty wyburzeniowe
Projektowane wyburzenia pokazano na rysunku rzutu.
Wszelkie prace wyburzeniowe prowadzić pod nadzorem osób do tego
uprawnionych. W czasie wykonywania wyburzeń ścian nośnych i
kominowych (dla osadzenia nadproŜy) prace naleŜy prowadzić w
następującej kolejności:
–
istniejące stropy w sąsiedztwie wykuwanych otworów koniecznie
podstemplować w czasie prowadzenia prac instalacji nowych nadproŜy
–
wykuć bruzdę po jednej stronie ściany na głębokość ½ szerokości i
wysokość przewidzianej belki stalowej z nawierceniem otworów dla rurek i
osadzić jedną część nadproŜa
–
wykuć bruzdę po drugiej stronie ściany, osadzić drugą część nadproŜa
i mocno skręcić śrubami
–
obydwie części nadproŜa układać w miarę moŜliwości na zaprawie
cementowej marki M 12 (1 : 1)
–
po osadzeniu nadproŜa moŜna rozkuć ścianę na Ŝądany wymiar (wg
projektu)
Przeznaczone do wyburzenia ścianki działowe pokazano na rysunkach rzutu.
Ścianki działowe
Projektowane ścianki działowe – kartonowo-gipsowe na stelaŜu stalowym z
wypełnieniem wełną mineralną – według załączonej karty katalogowej. W
sanitariatach stosować płyty kartonowo-gipsowe wodoodporne.
Stolarka okienna i drzwiowa
Okna w istniejącej bibliotece adaptuje się bez zmian. Okna w lokalach
przyłączanych do biblioteki przewidziano do wymiany. Projektuje się okna z
profili PCV i aluminiowe z szybami termoizolacyjnymi – patrz zestawienie stolarki.
W 2 likwidowanych 2 wejściach do lokali usługowych naleŜy podmurować
parapety okien (ścianki murowane np. z porothermu) i osadzić nową stolarkę.
Drzwi zewnętrzne z profili aluminiowych, drzwi wewnętrzne drewniane
typowe – wg zestawienia stolarki. Kierunek otwierania drzwi pokazano na
rysunku rzutu. W dolnej części drzwi do węzłów sanitarnych w wykonać otwory
dla dopływu powietrza o przekroju nie mniejszym niŜ 0,022 m2.
Posadzki
W części biblioteki adaptowanej i w pomieszczeniach gdzie wymieniamy
płytki ceramiczne a pod którymi nie ma piwnic przynaleŜnych do biblioteki
proponuje się skuć istn. płytki, usunąć podsypkę izolacyjną i wykonać
izolację podposadzkową –styropian 5cm. W pomieszczeniach pod którymi
znajdują się piwnice przynaleŜne do biblioteki wykonać izolację o grub. 5cm
stropu piwnicy.
Płytki ceramiczne podłogowe oraz posadzki lastrykowe w istniejących
lokalach handlowych są zniszczone – przewiduje się wykonanie nowej
posadzki, po dokonaniu projektowanych wyburzeń i lokalizacji nowych
ścianek. Posadzki starannie oczyścić, wyrównać masą samopoziomującą i
układać posadzkę z płytek ceramicznych niepoślizgowych o klasie
odporności na ścieranie PEI V lub gresowych. Na schodach do piwnicy
_________________________________________________________________________________________________________________ ________________________________
p r a c o w n i a
p r o j e k t o w a n i e
architekt Ewelina
p r o j e k t o w a
a r c h i t e k t o n i c z n e ,
Klajnowska, tel.(77)483
● a r c h i ●
w y s t r ó j
22 25, 606
w n ę t r z
83 19 98
8
Projekt wykonawczy przebudowy i zmiany sposobu uŜytkowania
pomieszczeń usługowych na pomieszczenia Biblioteki Miejskiej
L o k a l i z a c j a :
K ę d z i e r z y n - K o ź l e ,
D a m r o t a
3 2
________________________________ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ ________________________________________________________________________________________________________________________________________________ ___________________________________________________ _ ___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ ______________________ ______________________
(znajdujących się w przyłączanych lokalach handlowych) połoŜyć płytki
ceram. lub gresowe schodowe. W istniejących pomieszczeniach biblioteki
planuje się pozostawienie istniejącej posadzki z płytek ceramicznych,
jedynie w pomieszczeniach w których wyburzamy ściany (pom. nr 3, 7, 12)
wymienić istniejące płytki na ceramiczne lub gresowe niepoślizgowe o klasie
odporności na ścieranie PEI V.
Wykończenie ścian
Opukać istniejące tynki. Fragmenty tynku dające przy opukiwaniu głuchy
odgłos skuć. Po wykonaniu wszystkich robót budowlanych i instalacyjnych
(wymiana grzejników, przeróbki instalacji wod.-kan. i elektrycznych itp.)
uzupełnić istniejące tynki cem.-wap. na ścianach murowanych i wykonać
nowe tynki cem-wap. na projektowanych zamurowaniach otworów. W miarę
potrzeb wyrównać wewn. tynki masą gipsową. W celu uniknięcia rys
zastosować tapetę z włókna szklanego o delikatnej fakturze i malować farbą
lateksową. W strefach wejść do biblioteki (w wiatrołapach) zastosować tynki
Ŝywiczne.
W węzłach sanitarnych ściany okładać płytkami ceramicznymi do wysokości
2,0 m lub wg projektu wystroju wnętrz, w pozostałych pomieszczeniach wokół
umywalek i zlewozmywaków (lokalizacja według rys. rzutu) wykonać „fartuchy”
z płytek glazurowanych do wysokości 160 cm.Przed malowaniem nowe tynki
zagruntować jednym z preparatów dostępnych na rynku (np. „Unigrunt”)
zgodnie z instrukcją stosowania podaną na opakowaniu. Kolory malowania:
sufit w kolorze białym, ściany pomieszczeń w kolorach pastelowych lub wg.
projektu wystroju wnętrz. Sanitariaty dla niepełnosprawnych wyposaŜyć w
składane pochwyty dla niepełnosprawnych.
Sufity podwieszone
W pomieszczeniach przewiduje się połoŜenie sufitów podwieszonych z płyt
kartonowo-gipsowych oraz kasetonów z wbudowanym oświetleniem typu
down-light.
Miejsca układania sufitów i ich poziomy oraz lokalizację oświetlenia pokazano
na rysunku nr 3.
Projektowane poziome przewody wentylacyjne prowadzić nad sufitem
podwieszonym.
4.8 Inne
Nad wejściem do piwnicy z pomieszczenia nr 13 umieścić znak „uwaga
stopień”.
W piwnicach budynku są ślady po zawilgoceniach. Ze względu na
planowane przeznaczenie (magazyny ksiąŜek) sporządzono ekspertyzę
techniczną
dotyczącą zawilgocenia ścian piwnic. Wykazuje ona, Ŝe
zawilgocenia występowały okresowo a bezpośrednią ich przyczyną jest
uszkodzenie izolacji wodochronnych i zaistniały mikroklimat pomieszczeń. W
danym przypadku zawilgocenia te mogą pochodzić z trzech źródeł:
1) wilgocią pochodzącą z opadów atmosferycznych; dotyczy głównie ścian
zewnętrznych,
2) wilgocią pochodzącą z wód gruntowych; dotyczy to przede wszystkim
dolnych partii ścian zewnętrznych wewnętrznych,
_________________________________________________________________________________________________________________ ________________________________
p r a c o w n i a
p r o j e k t o w a n i e
architekt Ewelina
p r o j e k t o w a
a r c h i t e k t o n i c z n e ,
Klajnowska, tel.(77)483
● a r c h i ●
w y s t r ó j
22 25, 606
w n ę t r z
83 19 98
9
Projekt wykonawczy przebudowy i zmiany sposobu uŜytkowania
pomieszczeń usługowych na pomieszczenia Biblioteki Miejskiej
L o k a l i z a c j a :
K ę d z i e r z y n - K o ź l e ,
D a m r o t a
3 2
________________________________ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ ________________________________________________________________________________________________________________________________________________ ___________________________________________________ _ ___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ ______________________ ______________________
3) wilgocią pochodzącą z kondensacji pary wodnej; dotyczy to wewnętrznych
naroŜy, okolic otworów okiennych i dolnych partii ścian przy posadzce oraz w
miejscach o ograniczonej cyrkulacji powietrza (za ustawionymi meblami).
Zaleca się wymianę tynków w miejscach występowania śladów po
zawilgoceniach zawilgoceniach zakresie powiększonym o 30 cm od ich
zasięgu. Powierzchnię dokładnie oczyśczyć i osuszyć. Na oczyszczone i
przygotowane powierzchnie zastosować wyprawy uszczelniające lub tynki
zaporowe – przykładowe powłoki wypraw cementowo-polimerowych CerinolDS. Flex, Agafin-2K, Webac 5611 lub Hygroskop-iniekcyjny. Po wykonaniu
wypraw uszczelniających powierzchnie te moŜna malować farbami
silikonowymi lub hydrofowymi. Zastosowanie wybranej wyprawy i warunki
bezpieczeństwa muszą być zgodne z zasadami i instrukcją podaną przez
producenta. Ustawienia regałów powinno zapewniać dobrą cyrkulację
powietrza w naroŜach i miejscach zastawionych – naleŜy je ustawiać z
odsunięciem od ścian o ok.15 cm.
Wszystkie stosowane materiały powinny posiadać odpowiednie atesty.
4.9 Instalacje
Projektowana zmiana sposobu uŜytkowania lokalu handlowego na
czytelnię nie wymaga przebudowy istniejących przyłączy sieci komunalnych.
Niniejsze opracowanie naleŜy rozpatrywać łącznie z branŜowymi projektami
instalacyjnymi: wod-kan., c.o., elektr.
Oświetlenie naturalne i elektryczne. Dobór oświetlenia powinien spełniać
warunki określone w Polskich Normach, w odrębnych przepisach i
odpowiadać potrzebom uŜytkowym.
W
pomieszczeniach
biblioteki
zaprojektowano
wentylację
grawitacyjną z wykorzystaniem istniejących pionów wyprowadzonych ponad
dach, wszystkich pomieszczeniach piwnic dodatkowo zastosowano
wentylację mechaniczną.
We wszystkich pomieszczeniach bez okien w kanałach zabudować
wentylatory łazienkowe EDM-100T uruchamiane wraz z oświetleniem
pomieszczeń.
Wyloty
przewodów
ponad
dach
zabezpieczyć
przed
opadami
atmosferycznymi oraz przed nawiewem powietrza w wyniku działania wiatru.
Zmiany instalacji wewn. winny być wykonane przez osoby posiadające
odpowiednie uprawnienia, zgodnie z obowiązującymi normami i warunkami
bhp.
5.0 Docieplenie ścian zewnętrzrzych.
5.1 Zakres prac termomodernizacyjnych
W ramach termomodernizacji obiektu naleŜy wykonać następujące
prace :
Ocieplenie daszku (nad witrynami)
_________________________________________________________________________________________________________________ ________________________________
p r a c o w n i a
p r o j e k t o w a n i e
architekt Ewelina
p r o j e k t o w a
a r c h i t e k t o n i c z n e ,
Klajnowska, tel.(77)483
● a r c h i ●
w y s t r ó j
22 25, 606
w n ę t r z
83 19 98
10
Projekt wykonawczy przebudowy i zmiany sposobu uŜytkowania
pomieszczeń usługowych na pomieszczenia Biblioteki Miejskiej
L o k a l i z a c j a :
K ę d z i e r z y n - K o ź l e ,
D a m r o t a
3 2
________________________________ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ ________________________________________________________________________________________________________________________________________________ ___________________________________________________ _ ___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ ______________________ ______________________
RozłoŜenie szczelnie na stropie dodatkowej warstwy płyt styropianowych
dwustronnie laminowanowanego o grubości min. 16cm + pokrycie 2x papą
termozgrzewalną modyfikowaną.
Ocieplenie ścian zewnętrznych
Metoda bezspoinowa. Materiał izolacyjny: styropian EPS 80-036 FASADA
ułoŜony szczelnie o współczynniku λ=0,032 - minimalna grubość izolacji 8
cm, w części juŜ ocieplonej dołoŜyć 3 cm(wg rys. rzutu).
Ocieplenie stropów piwnic
Metoda bezspoinowa. Materiał izolacyjny: styropian EPS 80-036 FASADA
ułoŜony szczelnie o współczynniku λ = 0,04. Grubość izolacji 5 cm.
Wymiana starych okien
− demontaŜ starych okien
− montaŜ nowych okien współczynniku Umax= 1,1 W/m2*K-wg zestawienia
stolarki okiennej.
− wnęki okienne – wykonać gładź i pomalować farbami akrylowymi w
kolorze istniejących ścian lub białym.
Opis wyŜej wymienionych prac zawarty jest w niniejszym opracowaniu.
5.2 Ocieplenie ścian zewnętrznych
5.2.1 Uwagi ogólne
Ocieplenie naleŜy wykonywać zgodnie z instrukcją „Bezspoinowy system
ocieplania ścian zewnętrznych budynków” wydaną przez Instytut Techniki
Budowlanej.
Projekt docieplenia wykonano w oparciu się na Aprobatę Techniczną ITB
AT-15-3062/2004 oraz certyfikat zgodnośći stwierdzający przydatność do
stosowania w budownictwie systemu ociepleniowego WEBER SS010 firmy
SAINT-GOBAIN WEBER TERRANOVA Sp. Z o.o. 81-571 Gdynia, ul.
Chwaszczyńska 174.
Dopuszcza się moŜliwość wykonywania ocieplenia budynku w
oparciu o inny system izolacji cieplnej posiadający odpowiednią
aktualną aprobatę.
5.2.2 Materiały
Zaprawa klejowa weber KS 112(kps) lub weber KS122(kps extra)–
do mocowania płyt styropianowych do podłoŜa. Zaprawa dostarczana jest w
postaci suchej mieszanki proszkowej, którą przed zastosowaniem naleŜy
zmieszać z wodą (5,5 –6.0l wody na worek 25kg) bezpośrednio na placu
budowy (klej naleŜy zuŜyć w ciągu 3h), za pomocą wiertarki o małych
obrotach z mieszadłem. Uzyskuje się w ten sposób jednorodną masę bez
grudek. Klej naleŜy nakładać na obrzeŜa płyty w postaci ćwierćwałka oraz
_________________________________________________________________________________________________________________ ________________________________
p r a c o w n i a
p r o j e k t o w a n i e
architekt Ewelina
p r o j e k t o w a
a r c h i t e k t o n i c z n e ,
Klajnowska, tel.(77)483
● a r c h i ●
w y s t r ó j
22 25, 606
w n ę t r z
83 19 98
11
Projekt wykonawczy przebudowy i zmiany sposobu uŜytkowania
pomieszczeń usługowych na pomieszczenia Biblioteki Miejskiej
L o k a l i z a c j a :
K ę d z i e r z y n - K o ź l e ,
D a m r o t a
3 2
________________________________ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ ________________________________________________________________________________________________________________________________________________ ___________________________________________________ _ ___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ ______________________ ______________________
punktowo w kilku miejscach w środku , jeŜeli klej zostanie wyciśnięty poza
obrys płyt –szpachelką usunąć nadmiar wyciśniętego kleju.
Aprobata Techniczna AT-15-3062/2004
Płyty
styropianowe
rodzaju
EPS
80-036
FASADA
(styropian
samogasnący), według normy PN-B-20132-2004, frezowany pióro + wpust,
które powinny odpowiadać następującym wymaganiom:
wymiary powierzchniowe nie większe niŜ 60 x 120 cm, z dokładnością do
3%, grubość płyt zgodna z opracowanym audytem energetycznym,
struktura styropianu zwarta – niedopuszczalne są luźno związane
granulki,
powierzchnia szorstka, po krojeniu z bloków,
krawędzie – proste, z ostrymi kantami, bez wyszczerbień i wyłamań,
wytrzymałość na rozrywanie siłą prostopadłą do powierzchni – nie mniej
niŜ 80 kPa dla kaŜdej próby.
Od producenta naleŜy wymagać podania gęstości, gdyŜ dla prac
dociepleniowych naleŜy stosować materiał o gęstości nie mniejszej niŜ15
kg/m3.
Płyty powinny być sezonowane, co najmniej 2 miesiące od daty
wyprodukowania, w celu wyeliminowania odkształceń skurczowych, które
silnie występują w początkowym okresie. Skurcze mogą dochodzić do 1-3
mm na długości płyty.
Klej szpachlowy KS 122 (kps extra) – do zatapiania tkaniny zbrojącej i
szpachlowania powierzchni pod wyprawę tynkarską. Zaprawa dostarczana
jest w postaci suchej mieszanki proszkowej, którą przed zastosowaniem
naleŜy zmieszać z wodą (6.0l wody na worek 25kg) bezpośrednio na placu
budowy (klej naleŜy zuŜyć w ciągu 3h), za pomocą wiertarki o małych
obrotach z mieszadłem. Uzyskuje się w ten sposób jednorodną masę bez
grudek. Klej naleŜy nakładać na obrzeŜa płyty w postaci ćwierćwałka oraz
punktowo w kilku miejscach w środku , jeŜeli klej zostanie wyciśnięty poza
obrys płyt –szpachelką usunąć nadmiar wyciśniętego kleju.
Aprobata Techniczna AT-15-3062/2004
Tkanina zbrojąca z włókna szklanego z nadruk. weber ,
Jako materiał zbrojący winna posiadać :
splot uniemoŜliwiający przesuwanie się oczek siatki,
wymiary dostawcze: szerokość nie mniej niŜ 1,00 m, długość 50 m,
wielkość oczek nie mniej niŜ 3 mm,
masa powierzchniowa nie mniej niŜ 145g/m2.
Tkanina szklana pełni rolę „zbrojenia” dla powierzchni styropianu oraz
przejmuje napręŜenia na styku dwóch róŜnych pod względem sztywności
materiałów nie dopuszczając do powstania rys i spękań w warstwie
fakturowej, która jednocześnie spełnia rolę wodochronną.
Przy zakupie siatki kaŜdorazowo naleŜy uzyskać dane o wytrzymałości na
zrywanie oraz wymaganej gramaturze.
_________________________________________________________________________________________________________________ ________________________________
p r a c o w n i a
p r o j e k t o w a n i e
architekt Ewelina
p r o j e k t o w a
a r c h i t e k t o n i c z n e ,
Klajnowska, tel.(77)483
● a r c h i ●
w y s t r ó j
22 25, 606
w n ę t r z
83 19 98
12
Projekt wykonawczy przebudowy i zmiany sposobu uŜytkowania
pomieszczeń usługowych na pomieszczenia Biblioteki Miejskiej
L o k a l i z a c j a :
K ę d z i e r z y n - K o ź l e ,
D a m r o t a
3 2
________________________________ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ ________________________________________________________________________________________________________________________________________________ ___________________________________________________ _ ___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ ______________________ ______________________
Roztwór gruntujący weber PG11, dostarczany w postaci ciekłej, gotowej
do stosowania – do gruntowania podłoŜa pod wyprawę tynkarską (biały lub
kolorowy).
Aprobata
Techniczna
AT-15-3062/2004,
AT-15-3063/2004,
AT-156044/2004 .
Tynk akrylowo – silikonowy weber TD325, o fakturze „baranek” o
uziarnieniu 1,5 mm, dostarczany w postaci ciekłej, gotowej do stosowania w
róŜnych kolorach i odcieniach w zaleŜności od projektowanej kolorystyki i
struktury tynku.. Tynk cienkowarstwowy , trwały, paroprzepuszczalny,
dodatkowo zabezpieczony przed porastaniem alg, glonów itp., odporny na
spaliny i zanieczyszczenia chemiczne powietrza , o podwyŜszonej
elastyczności i bardzo niskiej nasiąkliwości powierzchniowej, moŜna go myć
wodą .
Masy te nakłada się po stwardnieniu warstwy zbrojonej masy klejowej na
płytach styropianu
Aprobata Techniczna AT-15-3062/2004 .
Łączniki mechaniczne (kołki rozporowe)- stosowane w przypadkach
uzasadnionych, w zaleŜności od rodzaju i stanu podłoŜa oraz od
przewidywanych obciąŜeń.
Materiały do wykończenia miejsc szczególnych elewacji – listwy, taśmy,
siatki naroŜne, materiały uszczelniające i inne akcesoria.
UWAGA: profile cokołowe i naroŜne na wysokości parteru i przy drzwiach
wejściowych stosować aluminiowe lub ze stali nierdzewnej jedynie
posiadające atesty.
System ociepleniowy powinien być komponowany z produktów tego
samego producenta.
5.2.3 Technologia wykonania docieplenia
W oparciu o instrukcję nr 334/2002 wydaną przez ITB Warszawa –
„Bezspoinowy system ocieplenia ścian zewnętrznych. Budynków”.
Prace przygotowawcze podłoŜa
Warunkiem, aby ocieplenie dobrze się trzymało ściany, jest właściwe i
staranne przygotowanie podłoŜa. Powierzchnię ściany dokładnie oczyścić z
kurzu, pyłu i zaprawy luźno związanej z podłoŜem. Kolejną czynnością jest
umycie ocieplanej ściany, wyrównanie występujących ubytków i nierówności
przez naklejanie próbek . W tym celu naleŜy przygotować 8-10 próbek
styropianu o wymiarach 10 x 10 cm. NałoŜyć zaprawę klejącą (ok. 10 mm
na całą powierzchnię) i przykleić w róŜnych miejscach, które wydają się być
najsłabsze. Po upływie 3 dni (w wymaganych warunkach) próbki odrywa się
rękami, siłą skierowaną prostopadle do podłoŜa. JeŜeli styropian ulegnie
rozerwaniu – nośność i przyczepność podłoŜa jest wystarczająca. JeŜeli
natomiast próbki odejdą wraz z warstwą zaprawy, podłoŜe naleŜy
zagruntować środkiem zwiększającym przyczepność i po raz kolejny próbę
powtórzyć.
_________________________________________________________________________________________________________________ ________________________________
p r a c o w n i a
p r o j e k t o w a n i e
architekt Ewelina
p r o j e k t o w a
a r c h i t e k t o n i c z n e ,
Klajnowska, tel.(77)483
● a r c h i ●
w y s t r ó j
22 25, 606
w n ę t r z
83 19 98
13
Projekt wykonawczy przebudowy i zmiany sposobu uŜytkowania
pomieszczeń usługowych na pomieszczenia Biblioteki Miejskiej
L o k a l i z a c j a :
K ę d z i e r z y n - K o ź l e ,
D a m r o t a
3 2
________________________________ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ ________________________________________________________________________________________________________________________________________________ ___________________________________________________ _ ___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ ______________________ ______________________
Przygotowanie podłoŜa
Przed przystąpieniem do robót właściwych naleŜy takŜe usunąć obróbki
blacharskie, odciągnąć rury spustowe i zwody instalacji piorunochronnej.
Przygotowanie powierzchni ścian polega na wykonaniu następujących
czynności:
oczyszczenie z warstwy pylącej,
skucie odparzonych fragmentów tynku,
oczyszczenie elewacji północnej z grzybów, porostów i nasycenie wodnym
preparatem ochronnym,
dokładnie oczyścić lub skuć tynk ościeŜy okiennych wraz z
wyspoinowaniem i uszczelnieniem styku ościeŜnicy.
Wyrównanie podłoŜa dokonać w zaleŜności od rodzaju i wielkości ubytków:
rys włosowatych o szerokośći mniejszej niŜ 2 mm nie ma potrzeby
wypełniać
nierówności podłoŜa do 10 mm – naleŜy zastosować szpachlówkę
systemową lub zaprawę cementową 1:3 z dodatkiem dyspersji akrylowej
w ilości ok. 4-5% (wag.).
przy nierównościach podłoŜa od 10 do 20 mm – naleŜy zastosować takie
same rozwiązania jak wyŜej ale wykonywać je w kilku warstwach.
JeŜeli warstwa zaprawy wypada zbyt gruba – powyŜej 20 mm, korzystniej
jest nierówności wykleić kawałkami styropianu o odpowiedniej grubości, a
następnie zeszlifować do wyrównania płaszczyzny ściany.
Warunki atmosferyczne
Roboty dociepleniowe prowadzić jedynie przy bezdeszczowej pogodzie i
nie pod bezpośrednim silnym działaniem promieni słońca w temperaturach
nie niŜszych niŜ +5°C oraz nie wyŜszej niŜ +25°C.
W obniŜonej temperaturze (w okolicach +5°C) oraz w środowisku o
podwyŜszonej wilgotności wiązanie kleju przebiega znacznie wolniej.
Przygotowanie masy klejącej
W sposób i w ilościach podanych w punkcie 7.1.1
Przyklejanie płyt styropianowych
MoŜna przystąpić po dokonaniu sprawdzenia przyczepności i nośności
tynku.
Płyty styropianowe naleŜy przyklejać w układzie poziomym dłuŜszych
krawędzi, stosując mijankowy układ spoin pionowych. Na całej powierzchni
ocieplanej ściany płyty powinny dokładnie przylegać do siebie.
Niedopuszczalne jest występowanie masy klejącej w spoinach.
Nierówności styków sąsiednich korygować przez szlifowanie krawędzi
packą tynkarską obłoŜoną papierem ściernym. JeŜeli na powierzchni
powstaną uszkodzenia, fragment ten naleŜy wyciąć i po dopasowaniu wkleić
kawałek styropianu. Po stwardnieniu spoiny, miejsce naprawione
przeszlifować. Masę klejową nakłada się na powierzchnię płyty tzw. metodą
„pasmowo-punktową”. Szerokość pasma masy klejącej wzdłuŜ obwodu płyty
powinna wynosić co najmniej 3 cm. Na pozostałej powierzchni masę naleŜy
rozłoŜyć plackami o średnicy 8-12 cm, Łączna powierzchnia nałoŜonej masy
_________________________________________________________________________________________________________________ ________________________________
p r a c o w n i a
p r o j e k t o w a n i e
architekt Ewelina
p r o j e k t o w a
a r c h i t e k t o n i c z n e ,
Klajnowska, tel.(77)483
● a r c h i ●
w y s t r ó j
22 25, 606
w n ę t r z
83 19 98
14
Projekt wykonawczy przebudowy i zmiany sposobu uŜytkowania
pomieszczeń usługowych na pomieszczenia Biblioteki Miejskiej
L o k a l i z a c j a :
K ę d z i e r z y n - K o ź l e ,
D a m r o t a
3 2
________________________________ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ ________________________________________________________________________________________________________________________________________________ ___________________________________________________ _ ___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ ______________________ ______________________
klejącej powinna obejmować co najmniej 40%. Grubość spoiny ustalić
doświadczalnie albowiem jest zaleŜna od rodzaju tynku jak i równości jego
płaszczyzny. W praktyce grubość warstwy masy klejącej nie powinna
przekraczać 1 cm.
Płyt świeŜo ułoŜonych nie naleŜy dociskać ponownie lub przesuwać gdyŜ
powoduje to zmniejszenie przyczepności. Niewłaściwie przyklejoną płytę
naleŜy oderwać, zebrać zaprawę klejową ze ściany oraz z płyty i ponownie
ją przykleić.
Szczególnej dokładności wymaga wykonanie naroŜy budynku, które
wykonane nierówno bardzo szpecą gotową elewację. Płyty wkleja się
mijankowo, wystawiając nieco krawędzie poza lico styropianu. Po związaniu
nadmiar styropianu odciąc ostrym noŜem i papierem ściernym wyprowadzić
pionowo krawędź.
Płyty styropianowe przykleja się pasami od dołu do góry, po uprzednim
przymocowaniu listwy startowej.
Mocowanie płyt łącznikami
Przyklejone płyty styropianu dodatkowo naleŜy mocować do ściany
łącznikami gdy zaprawa klejąca dostatecznie stwardnieje, to jest nie
wcześniej niŜ 24 godziny od ich przyklejenia. Łączniki naleŜy wbijać przed
nałoŜeniem warstwy zbrojącej. Projektuje się uŜycie 3 sztuk łączników na
płytę (6 sztuk na 1 m2). W wykonanym otworze (co najmniej 6 cm w
ścianie) umieścić grzybek, a następnie delikatnie wbić kołek rozporowy do
zlicowania
z
powierzchnią
styropianu.
Sposób
mocowania
płyt
styropianowych pokazano na rysunku.
Klejenie tkaniny zbrojącej
Trzy warstwy róŜnych materiałów składających się na ocieplenie muszą
tworzyć wzajemnie dopasowany układ termoizolacyjny, osłaniający elewację
zarówno przed urazami mechanicznymi jak i wpływem czynników
atmosferycznych. SłuŜy temu głównie 3 mm zbrojona warstwa zaprawy
klejącej. Tkanina zbrojąca powinna znaleźć się dokładnie w środku zaprawy,
stąd nanosi się ją dwiema warstwami po 1-2 mm, między którymi
umieszcza się siatkę wygładzoną i równomiernie wtopioną w pierwszą
warstwę. Drugą warstwę zaprawy nakładać, gdy podkład jest jeszcze
świeŜy. Przed rozpoczęciem siatkowania wkleić drewniane zaimpregnowane
klocki do mocowania opraw oświetleniowych, tablic administracyjnych i
informacyjnych.
Naklejona siatka powinna być równomiernie napięta (bez zmarszczek) z
zakładkami 10 cm tak w pionie jak i w poziomie. W naroŜnikach otworów
okiennych i drzwiowych naleŜy wykonać wzmocnienia z dodatkowych
arkuszy tkaniny o wymiarach 30 x 30 cm umieszczonych bezpośrednio na
styropianie – patrz rysunek szczegółu. Pionowe naroŜa budynku naleŜy
równieŜ obłoŜyć drugą warstwą siatki po 15 cm na ścianę juŜ po ociepleniu
– patrz rysunek szczegółu . Dodatkowo naroŜa na wysokości parteru
usztywnić metalowym profilem kątowym. W części parterowej, a takŜe na
cokołach, naleŜy zastosować dwie warstwy siatki zbrojeniowej lub tzw.
_________________________________________________________________________________________________________________ ________________________________
p r a c o w n i a
p r o j e k t o w a n i e
architekt Ewelina
p r o j e k t o w a
a r c h i t e k t o n i c z n e ,
Klajnowska, tel.(77)483
● a r c h i ●
w y s t r ó j
22 25, 606
w n ę t r z
83 19 98
15
Projekt wykonawczy przebudowy i zmiany sposobu uŜytkowania
pomieszczeń usługowych na pomieszczenia Biblioteki Miejskiej
L o k a l i z a c j a :
K ę d z i e r z y n - K o ź l e ,
D a m r o t a
3 2
________________________________ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ ________________________________________________________________________________________________________________________________________________ ___________________________________________________ _ ___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ ______________________ ______________________
siatkę pancerną. Szczegóły wykonania docieplenia ościeŜy okiennych oraz
nadproŜy pokazano na rysunkach.
Trwałość wykonanego ocieplenia zaleŜy w duŜej mierze od właściwie
zakończonej siatki na krawędziach i obrzeŜach ocieplanych płaszczyzn:
połączenia siatki płaszczyznowej z pasami wklejonymi pod styropian
(listwa cokołowa dolna i listwa górna),
zakłady poszczególnych pasów,
wywinięcia siatki na ościeŜa.
Wykonanie wyprawy elewacyjnej
Wyprawy tynkarskie moŜna nakładać nie wcześniej niŜ po 3 dniach od
wykonania warstwy zbrojonej i nie później niŜ po 3 miesiącach od
wykonania tej warstwy. Prace te naleŜy prowadzić w temperaturze nie
niŜszej niŜ +5°C oraz nie wyŜszej niŜ +25°C, zwłaszcza, jeśli elewacje są
nasłonecznione. Niedopuszczalne jest wykonywanie wypraw elewacyjnych w
czasie opadów atmosferycznych, silnego wiatru oraz jeŜeli jest zapowiadany
spadek temperatury poniŜej 0°C w przeciągu 24 godzin.
Do wykonywania wypraw elewacyjnych naleŜy stosować zaprawy lub masy
tynkarskie w tym faktury tynku i barwy kolorów według załączonej
dokumentacji kolorystyki budynku.
Na cokołach elewacji połoŜyć tynk mozaikowy. Kolory i faktury tynku
dobrano na podstawie wzornika firmy WEBER TERRANOVA. Dopuszcza się
ułoŜenie innego tynku mozaikowego posiadającego odpowiednie certyfikaty,
w tym przypadku dobór koloru i faktury tynku nastąpi w ramach nadzoru
autorskiego.
Obróbki blacharskie
Wykonując nowe obróbki blacharskie naleŜy je dostosować do grubości
ocieplanych ścian. Obróbki te powinny wystawać poza lico ściany co
najmniej 40 mm i powinny być wykonane w taki sposób, aby zabezpieczały
elewację przed zaciekami wody deszczowej. Obróbki naleŜy mocować do
kołków drewnianych, osadzonych w trakcie przyklejania płyt styropianowych
w dokładnie dopasowanych wycięciach w styropianie lub w inny sposób,
zapewniający trwałe i szczelne zamocowanie do ścian. Rynny i widoczne
obróbki blacharskie – w kolorze szarym.
Zapewnienie jakości wykonania docieplenia
W celu zapewnienia dobrej jakości i uzyskania odpowiedniej trwałości
wykonanych ociepleń metodą „bezspoinową”, konieczne jest przestrzeganie
przez inwestorów i wykonawców zasad ujętych w niniejszej dokumentacji
oraz przestrzegania Instrukcji nr 334/2002 wydanej przez ITB Warszawa.
Wykonawca robót ociepleniowych jest zobowiązany przeprowadzć
następujące odbiory częściowe:
jakości przygotowania podłoŜa ściennego,
jakości zamocowanych płyt termoizolacyjnych,
jakości warstwy zbrojonej,
robót tynkarskich,
_________________________________________________________________________________________________________________ ________________________________
p r a c o w n i a
p r o j e k t o w a n i e
architekt Ewelina
p r o j e k t o w a
a r c h i t e k t o n i c z n e ,
Klajnowska, tel.(77)483
● a r c h i ●
w y s t r ó j
22 25, 606
w n ę t r z
83 19 98
16
Projekt wykonawczy przebudowy i zmiany sposobu uŜytkowania
pomieszczeń usługowych na pomieszczenia Biblioteki Miejskiej
L o k a l i z a c j a :
K ę d z i e r z y n - K o ź l e ,
D a m r o t a
3 2
________________________________ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ ________________________________________________________________________________________________________________________________________________ ___________________________________________________ _ ___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ ______________________ ______________________
nowo wykonanych odróbek blacharskich.
Inwestor dokonuje odbioru końcowego z uwzględnieniem:
zapisów w dzienników budowy,
protokołów odbiorów częściowych,
a takŜe ocenić następujące elementy ocieplenia:
równość powierzchni, według wymagań normowych, jak dla II kategorii
tynków zewnętrznych,
jednolitość faktury,
jednolitość kolorów,
prawidłowość wykonania wszystkich szczegółów ociepleń i ich zgodności z
dokumentacją,
prawidłowość połączenia ocieplenia z innymi rozwiązaniami elewacji
ścian.
W przypadku wystąpienia jakichkolwiek nieprawidłowości
wykonawca robót jest zobowiązany do ich usunięcia.
i
usterek,
6.0 Ocieplenie stropodachu (w strefie witryn)
Na istniejącym stropodachu niewentylowanym, krytym papą ułoŜyć
szczelnie płyty styropianu dwustronnie laminowanego o grubości 16 cm +
pokrycie 2x papą termozgrzewalną modyfikowaną.
7.0 Ocieplenie stropów piwnic
W części biblioteki adaptowanej i w pomieszczeniach gdzie wymieniamy
płytki ceramiczne a pod którymi nie ma piwnic przynaleŜnych do biblioteki
proponuje się skuć istn. płytki, usunąć podsypkę izolacyjną i wykonać
izolację podposadzkową –styropian 5cm.
W pomieszczeniach pod którymi znajdują się piwnice przynaleŜne do
biblioteki wykonać izolację o grub. 5cm stropu piwnicy. Materiał izolacyjny:
styropian EPS 80-036 FASADA ułoŜony szczelnie o współczynniku λ = 0,04.
Metoda bezspoinowa.
8.0 Inne roboty budowlane
W związku z projektowanym ociepleniem ścian zewnętrznych budynku
projektuje się przesunięcie istniejących rur spustowych kanalizacji
deszczowej dachu. Przed przystąpieniem do ocieplania rozkręcić obejmy i
zdjąć rury spustowe. Ze ścian wyjąć wszystkie uchwyty mocujące rury. Po
ociepleniu, gdy tynk jest juŜ suchy, zamontować rury spustowe: w ścianach
osadzić haki i obejmami przytwierdzić rury spustowe do ścian budynku.
Parapety zewn. - z blachy aluminiowej powlekanej, w strefie witryn – z
granitu Strzegom. Parapety wewnętrzne z granitu Strzegom.
W piwnicach w których są docieplane stropy naleŜy przesunąć istniejące
oprawy oświetleniowe.
_________________________________________________________________________________________________________________ ________________________________
p r a c o w n i a
p r o j e k t o w a n i e
architekt Ewelina
p r o j e k t o w a
a r c h i t e k t o n i c z n e ,
Klajnowska, tel.(77)483
● a r c h i ●
w y s t r ó j
22 25, 606
w n ę t r z
83 19 98
17
Projekt wykonawczy przebudowy i zmiany sposobu uŜytkowania
pomieszczeń usługowych na pomieszczenia Biblioteki Miejskiej
L o k a l i z a c j a :
K ę d z i e r z y n - K o ź l e ,
D a m r o t a
3 2
________________________________ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ __ _ ________________________________________________________________________________________________________________________________________________ ___________________________________________________ _ ___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ ______________________ ______________________
9.0 Zagadnienia p.poŜ. i BHP
Obiekt zalicza się do kategorii zagroŜenia ludzi ZL I; jednocześnie w
bibliotece występuje obciąŜenie ogniowe.
Klasa odporności ogniowej - B.
Nie naleŜy przekraczać maksymalnej gęstości obciąŜenia ogniowego strefy
poŜarowej w budynku Q = 4000 MJ/m2. .
W czytelni w sąsiedztwie drzwi wejściowych ustawić gaśnice proszkowe
zawierające ok. 5 dm3 koncentratu, w sali czytelni, wypoŜyczalni i w
oddziale dla dzieci koc gaśniczy z włókna szklanego.
1. Sanitariaty wyposaŜyć w drzwi z urządzeniem samozamykającym oraz
samoczynnie włączanym wentylatorem. Drzwi z otworami nawiewnymi.
2. W ubikacji dla osób niepełnosprawnych zastosować pochwyty
umoŜliwiającymi przemieszczenie tejŜe osoby.
3. W miejscach wyposaŜonych w umywalki przewidzieć moŜliwość
osuszania rąk.
4. Podręczny sprzęt gaśniczy umieścić przy wejściach głównych do
budynku.
5. Na drogach ewakuacyjnych nie gromadzić i nie ustawiać przedmiotów z
materiałów łatwopalnych.
Oświetlenie naturalne i elektryczne. Dobór oświetlenia powinien spełniać
warunki określone w Polskich Normach, w odrębnych przepisach i
odpowiadać potrzebom uŜytkowym. Zaleca się stosowanie opraw
wyposaŜonych w energooszczędne źródła
10.0 Uwagi
Wszystkie roboty budowlane i instalacyjne wykonać pod ścisłym
nadzorem technicznym, zgodnie z P.N. budowlaną i obowiązującymi
przepisami budowlanymi oraz zgodnie ze sztuką budowlaną.
Wszystkie prace związane z budową wykonywać z zachowaniem przepisów
BHP.
Projektowane podłączenia i zmiany podłączeń pionów wentylacyjnych muszą
być wykonywane pod nadzorem kominiarza – zostały one opracowane na
podstawie ekspertyzy kominiarskiej (patrz załączniki do projektu) niemniej
jednak ze względu na skomplikowany układ podłączeń wentylacyjnych na
wyŜszych kondygnacjach oraz prawdopodobny przebieg pionów po skosach
muszą być prowadzone pod nadzorem.
Sporządził: arch. E. Klajnowska
_________________________________________________________________________________________________________________ ________________________________
p r a c o w n i a
p r o j e k t o w a n i e
architekt Ewelina
p r o j e k t o w a
a r c h i t e k t o n i c z n e ,
Klajnowska, tel.(77)483
● a r c h i ●
w y s t r ó j
22 25, 606
w n ę t r z
83 19 98
18
