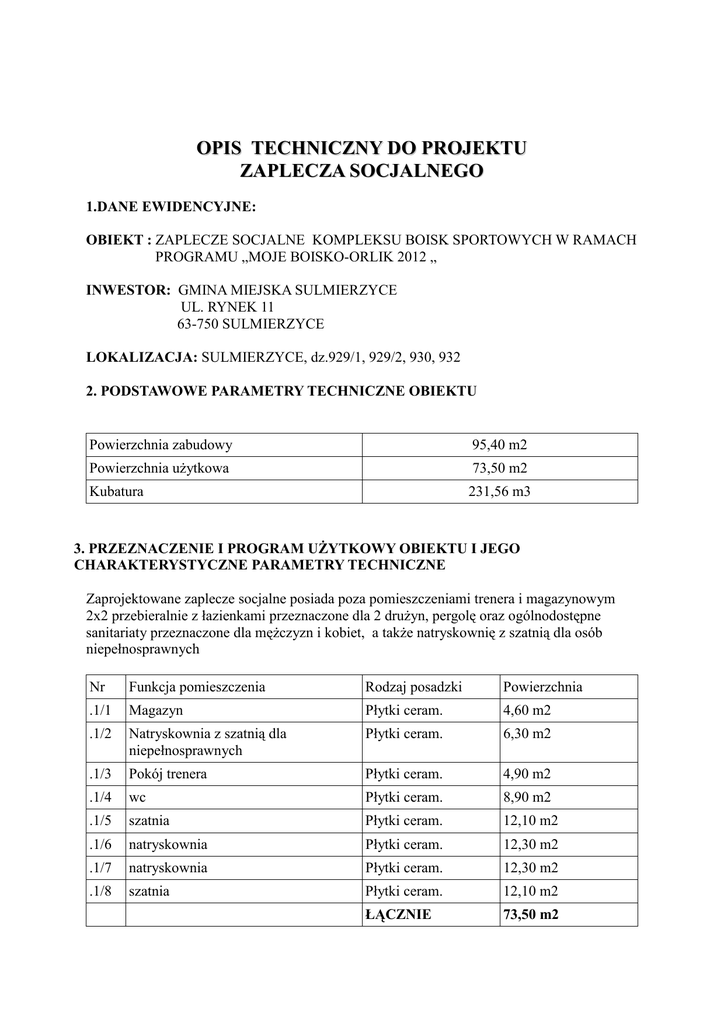

OPIS TECHNICZNY DO PROJEKTU
ZAPLECZA SOCJALNEGO
1.DANE EWIDENCYJNE:
OBIEKT : ZAPLECZE SOCJALNE KOMPLEKSU BOISK SPORTOWYCH W RAMACH
PROGRAMU „MOJE BOISKO-ORLIK 2012 „
INWESTOR: GMINA MIEJSKA SULMIERZYCE
UL. RYNEK 11
63-750 SULMIERZYCE
LOKALIZACJA: SULMIERZYCE, dz.929/1, 929/2, 930, 932
2. PODSTAWOWE PARAMETRY TECHNICZNE OBIEKTU
Powierzchnia zabudowy
95,40 m2
Powierzchnia użytkowa
73,50 m2
Kubatura
231,56 m3
3. PRZEZNACZENIE I PROGRAM UŻYTKOWY OBIEKTU I JEGO
CHARAKTERYSTYCZNE PARAMETRY TECHNICZNE
Zaprojektowane zaplecze socjalne posiada poza pomieszczeniami trenera i magazynowym
2x2 przebieralnie z łazienkami przeznaczone dla 2 drużyn, pergolę oraz ogólnodostępne
sanitariaty przeznaczone dla mężczyzn i kobiet, a także natryskownię z szatnią dla osób
niepełnosprawnych
Nr
Funkcja pomieszczenia
Rodzaj posadzki
Powierzchnia
.1/1
Magazyn
Płytki ceram.
4,60 m2
.1/2
Natryskownia z szatnią dla
niepełnosprawnych
Płytki ceram.
6,30 m2
.1/3
Pokój trenera
Płytki ceram.
4,90 m2
.1/4
wc
Płytki ceram.
8,90 m2
.1/5
szatnia
Płytki ceram.
12,10 m2
.1/6
natryskownia
Płytki ceram.
12,30 m2
.1/7
natryskownia
Płytki ceram.
12,30 m2
.1/8
szatnia
Płytki ceram.
12,10 m2
ŁĄCZNIE
73,50 m2
Zapotrzebowanie na wodę – wg branży sanitarnej
Zapotrzebowanie na ciepło – wg branży sanitarnej
Zapotrzebowanie na energię elektryczną – wg branży elektrycznej
4. FORMA ARCHITEKTONICZNA I FUNKCJA OBIEKTU BUDOWLANEGO,
SPOSÓB JEGO DOSTOSOWANIA DO KRAJOBRAZU I OTACZAJĄCEJ
ZABUDOWY ORAZ SPOSÓB SPEŁNIENIA WYMAGAŃ, O KTÓRYCH MOWA W
ART.5 UST.1 USTAWY PRAWO BUDOWLANE
4.1 Forma architektoniczna i sposób dostosowania do krajobrazu i otaczającej
zabudowy
Budynek zaprojektowano jako kontenerowy wykonany z płyty warstwowej na stalowej
ramie. Przyjęte zestawienie segmentów pokazano w części rysunkowej adaptacji projektu.
Kolorystyka wykończenia obiektu
Przed rozpoczęciem prac kolor elewacji należy uzgodnić z autorem niniejszego
opracowania.
4.2. Sposób spełnienia wymagań, o których mowa w art.5 ust.1 ustawy Prawo
Budowlane
Bezpieczeństwa pożarowego – zastosowane rozwiązania projektowe dotyczące
konstrukcji obiektu gwarantują bezpieczeństwo zarówno użytkowników budynku jak i
osób trzecich.
- płyty warstwowe posiadają niepalną okładzinę metalową
- elementy stalowe zabezpieczone do parametrów NRO
- drzwi wejściowe zewnętrzne należy wyposażyć w samozamykacze
- zaprojektowany podjazd należy odznaczyć kolorystycznie – zmiana poziomu posadzki
- posadzki z płytek nieśliskich
Odpowiednich warunków higienicznych i zdrowotnych oraz ochrony środowiska
materiały i wyroby zastosowane w projekcie nie stanowią zagrożenia dla higieny i
zdrowia użytkowników i sąsiadów.
–
Obiekty nie będą emitowały gazów toksycznych, szkodliwych pyłów, niebezpiecznego
promieniowania, zanieczyszczenia wody lub gleby ; w projekcie przewidziano zastosowanie
–
takich materiałów oraz technologii, które zapewniają nie przekroczenie dopuszczalnych
stężeń i natężeń czynników szkodliwych dla zdrowia wydzielanych przez grunt, materiały,
stałe wyposażenie oraz powstających w trakcie użytkowania zgodnego z przeznaczeniem
obiekty zostały zabezpieczone przeciwko przenikaniu wilgoci do elementów oraz
elementów budowlanych i wnętrza budynku poprzez zaprojektowanie izolacji
przeciwwodnych i przeciwwilgociowych
–
–
w projekcie zaprojektowane zostały grzejniki elektryczne
–
w obiekcie zastosowano wentylację mechaniczną wyciągową Napływ powietrza
oknami oraz nawietrzakami okiennymi, zapewniono pełne pokrycie potrzeb
sanitarnohigienicznych użytkowników obiektu. W pomieszczeniach natryskowni (1/6, 1/7)
zastosować wentylację mechaniczną włączaną oddzielnym włącznikiem, natomiast w
kabinach WC pom. 1/6, 1/7 i 1/4 wentylację mechaniczną zblokować z włącznikiem światła.
spełnienie wymagań dotyczących odpowiednich warunków higienicznych i
zdrowotnych oraz ochrony środowiska naturalnego podczas eksploatowania obiektu
realizowane będzie poprzez przestrzeganie przepisów dotyczących warunków
sanitarnohigienicznych oraz ochrony środowiska naturalnego przez użytkowników
–
Ochrony przed hałasem i drganiami
rozwiązania projektowe zapewniają bezpieczne użytkowanie budynku oraz pracę i
odpoczynek w jego obrębie nie powodując nadmiernego hałasu oraz drgań
–
Oszczędności energii i odpowiedniej izolacyjności cieplnej przegród
przegrody zewnętrzne zaprojektowane w budynku mają izolacyjność termiczną
zgodną z obowiązującymi wymogami
–
4.3. Warunki użytkowe zgodne z przeznaczeniem obiektu, w szczególności w zakresie
usuwania ścieków, wody opadowej i odpadów
Odprowadzenie wód deszczowych z budynku do projektowanych zbiorników
bezodpływowych.
4.4. Możliwość utrzymania właściwego stanu technicznego
Rozwiązania projektowe zapewniają możliwość utrzymania właściwego stanu technicznego
obiektu. Nie stosuje się rozwiązań z zakresu budownictwa ogólnego oraz instalacji
sanitarnych i elektroenergetycznych, które nie są w zgodzie z obowiązującymi przepisami
prawa i zasadami wiedzy technicznej. Do obowiązku użytkownika i zarządcy obiektów
należy utrzymanie właściwego stanu technicznego obiektów, po przekazaniu ich do
użytkowania, przeprowadzanie odpowiednich przeglądów, remontów. Ponadto do
obowiązków zarządcy należy prowadzenie Książki obiektu budowlanego, zgodnie z
wytycznymi określonymi przez Prawo Budowlane.
4.5. Niezbędne warunki do korzystania z obiektów przez osoby niepełnosprawne, w
szczególności poruszające się na wózkach inwalidzkich
Adaptowany budynek dostosowano na potrzeby osób niepełnosprawnych poprzez
wykonanie podjazdu dla niepełnosprawnych oraz łazienki dostosowanej do korzystania
przez osoby niepełnosprawne. Podjazd należy wykonać zgodnie z warunkami
technicznymi jakim powinny odpowiadać budynki i ich usytuowanie.
4.6. Warunki bezpieczeństwa i higieny pracy
W obiekcie zostały spełnione warunki bezpieczeństwa i higieny pracy.
5. UKŁAD KONSTRUKCYJNY OBIEKTU I ROZWIĄZANIA MATERIAŁOWE
5.1. Układ konstrukcyjny obiektu
Zmieniono układ kontenerów oraz ich posadowienie w stosunku do projektu typowego.
Nowy układ przedstawiono na rys.1-3
5.2. Rozwiązania materiałowe
ELEMENTY FUNDAMENTOWE
Projektuje się posadowić budynek na płycie żelbetowej gr.20cm z betonu B20 zbrojonego
siatką z prętów fi10 o oczku 15x15 dołem i górą. Płytę należy wylewać na zagęszczonej
mechanicznie warstwie podsypki piaskowej gr 20-30cm. Ze względu na bardzo
niekorzystne warunki gruntowe płytę projektuje się dodatkowo usztywnić żebrami
żelbetowymi w postaci ław fundamentowych w kształcie odwróconej litery T. Szczegół i
rozmieszczenie ław a także ich zbrojenie przedstawiono na rys.2.
PODŁOGA
Podłogę projektuje się wykonać jak w typowych obiektach budowlanych. Na warstwie płyty żelbetowej
wykonać izolację przeciwwilgociową z foli PE, następnie ułożyć izolację termiczną – styropian 5cm, na
to wykonać posadzkę betonową zbrojoną p-skurczowo siatką posadzkową i wykonczyć płytkami
ceramicznymi antypoślizgowymi.
KONSTRUKCJA STALOWA
Moduły obiektu zbudowane są na bazie samonośnej ramy z konstrukcji stalowej wykonanej z rury
kwadratowej 100x100x6,3 co około 2,5m. Płatwie dachowe zaprojektowano z rury kwadratowej
60x60x4 co 2,4m. Wszystkie elementy konstrukcji należy spawać przestrzennie i zabezpieczyć
antykorozyjnie poprzez śrutowanie a następnie malowanie podkładem alkaidowym i farbą
nawierzchniową. Zastosowane przekroje spełniają wymagania statyczno-wytrzymałościowe.
DACH
Dach stanowi warstwowa płyta dachowa grubości 14 cm mocowana do konstrukcji stalowej-płatwi.
Płyta składa się z okładzin blachy stalowej o grubości 0,55mm ocynkowanej i lakierowanej oraz rdzenia
izolacyjnego poliuretanowego. Profil zewnętrznej powłoki jest profilowany natomiast wewnętrzna
powierzchnia jest gładka i spełnia rolę sufitu. Mocowanie płyty do ramy należy wykonać za pomocą
systemowych łączników samowiercących.
ŚCIANY
Ściany zewnętrzne i wewnętrzne obiektu zaprojektowano ze ściennych płyt warstwowych o grubości
10 cm. Płyty składają się z dwóch okładzin z blachy stalowej o gr.0,55mm obustronnie ocynkowanej i
pokrytej powłoką poliestrową. Wypełnienie stanowi rdzeń poliuretanowy. Zewnętrzna faktura
profilowana, wewnętrzna gładka.
STOLARKA OKIENNO DRZWIOWA
W projektowanym budynku zastosowano drzwi wejściowe stalowe ocieplane, drzwi wewnętrzne
płycinowe zwykłe i łazienkowe , okna PCV o wymiarach jak na rysunku, białe
5.3. DOSTĘPNOŚĆ DLA OSÓB NIEPEŁNOSPRAWNYCH
budynek przystosowany dla osób niepełnosprawnych.
5.4. ROZWIĄZANIA TECHNICZNE I CHARAKTERYSTYKA ENERGETYCZNA
OBIEKTU– wg części branżowej
5.5 WARUNKI OCHRONY PRZECIWPOŻAROWEJ
Zgodnie z WT określającymi klasy odporności pożarowej budynku i klasy odporności
pożarowej budynków, nie dotyczą one budynków wolnostojących do dwóch kondygnacji
naziemnych włącznie o kubaturze do 1500m3 przeznaczonych do celów turystyki i
wypoczynku.
Opracowała:
mgr inż. arch
Izabela Wrześniewska
Nr upr 585/84/LO
