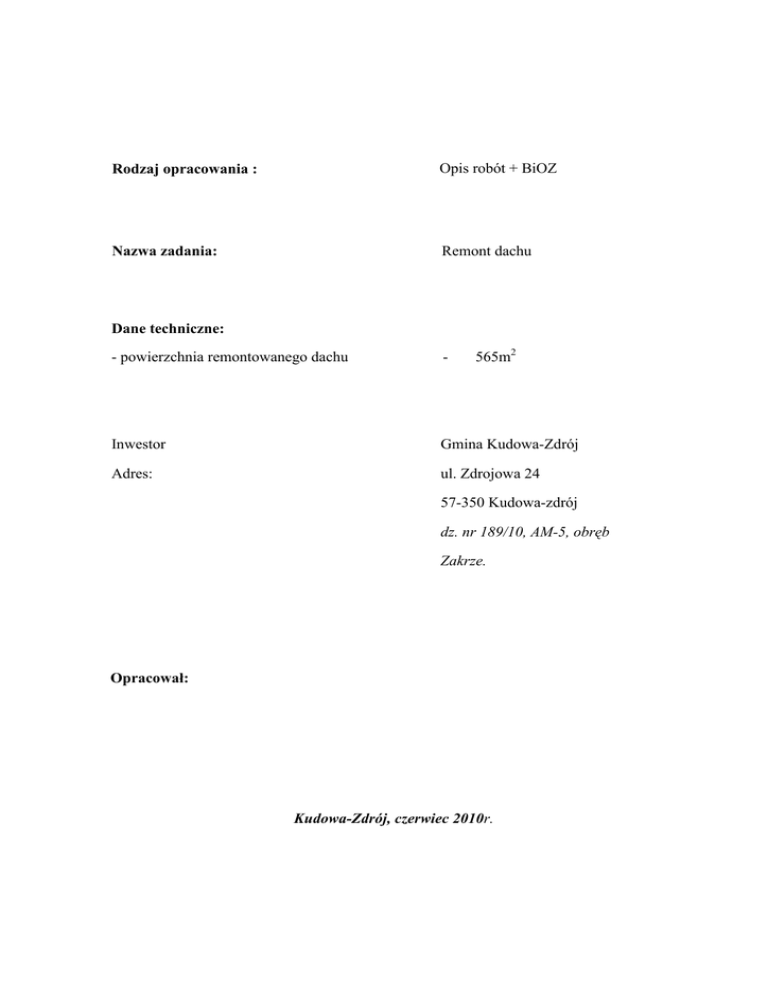

Rodzaj opracowania :
Opis robót + BiOZ
Nazwa zadania:
Remont dachu
Dane techniczne:
565m2
- powierzchnia remontowanego dachu
-
Inwestor
Gmina Kudowa-Zdrój
Adres:
ul. Zdrojowa 24
57-350 Kudowa-zdrój
dz. nr 189/10, AM-5, obręb
Zakrze.
Opracował:
Kudowa-Zdrój, czerwiec 2010r.
Zawartość opracowania:
- Opis techniczny
- Informacja BIOZ
Opis techniczny - dla robót związanych z remontem dachu na budynku Urzędu Miasta Kudowa-Zdrój,
przy ul. Zdrojowej 24 w Kudowie-Zdroju, dz. nr 189/10, AM-5, obręb Zakrze.
1 .Podstawa opracowania
- przegląd techniczny istniejącego dachu w części dotyczącej remontu
- ustalenia z inwestorem
- właściwe przepisy i normy
2.Przedmiot inwestycji.
Przedmiotem inwestycji jest: remont dachu budynku Urzędu Miasta Kudowa-Zdrój
polegający na:
pokrycia
(dachówka
karpiówka),
rynien,
rur
- rozbiórce:
istniejącego
spustowych, obróbek blacharskich,
- remoncie: istniejącej konstrukcji dachu (wymiana łat oraz kontr-łat)
- montaŜu: połaci dachu z dachówki karpiówki, z orynnowaniem, rurami
spustowymi, obróbkami blacharskimi oraz elementami ozdobnymi
3. Opis stanu istniejącego.
Dach
remontowanego
budynku
jest
dachem
o
konstrukcji
drewnianej. Pokrycie dachu stanowią dachówki ceramiczne „Karpiówki" W latach
poprzednich remonty polegały na uzupełnianiu uszkodzonych dachówek i obróbek
blacharskich. Ogólnie stan techniczny konstrukcji dachu uznać naleŜy za zadawalający.
Jedynie nieliczne elementy wymagają remontu lub wymiany. Dachówki w większości
nadają się do wymiany. Podobnie z obróbkami blacharskimi, rynnami i rurami
spustowymi. Kominy w części ponad dachem wymagają remontu. Wszystkie
remontowane elementy muszą zostać wykonane z zachowaniem istniejącej
architektury.
4. Materiały
Remont dachu naleŜy wykonać z materiałów nowych.
Opracował
3
IFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA
I OCHRONY ZDROWIA DLA REMONTU DACHU BUDYNKU
URZĘDU MIASTA KUDOWA-ZDRÓJ.
l. Zakres robót dla zamierzenia budowlanego oraz kolejność realizacji
poszczególnych etapów.
Zakres zadania obejmuje w szczególności:
1. Wymianę pokrycia dachowego z dachówki karpiówki starego typu na nową dachówkę
karpiówkę (38*18*1,4 cm, kolor grafitowy)
2. Wymianę rynien, rur spustowych, obróbek murowych, okapowych, wiatrowych i
koszowych na elementy i wyroby z blachy miedzianej
3. Wymianę detali typu kule i sterczyny na wyroby z blachy miedzianej
4. Wymianę instalacji odgromowej na przewody z pręta miedzianego
5. Odbicie starego tynku i wykonanie nowych tynków na kominach ponad dachem płaskim
6. Pokrycie dachu drewnianego, płaskiego jedną warstwą papy termozgrzewalnej
7. Po rozebraniu starej dachówki i demontaŜu łat ułoŜenie na krokwiach ekranu
zabezpieczającego z folii paroprzepuszczalnej zbrojonej włóknem szklanym oraz przycięcie i
przybicie nowych łat i kontr-łat na wieŜy w odstępach do 18 cm pod krycie w łuskę, a na
dachu do 28 cm pod krycie w koronkę.
Wszystkie elementy i detale architektoniczne muszą być wykonane na zasadzie
odtworzenia.
Prace przygotowawcze polegać będą na ustawieniu rusztowań ramowych zewnętrznych,
daszków ochronnych nad wejściami i zamontowaniu osłon z siatek na rusztowaniach
zewnętrznych.
Gruz uzyskany z rozbiórki naleŜy wywieźć na odległość do 5km.
2. Wykaz istniejących obiektów.
Na przedmiotowej działce występują następujące istniejące obiekty: budynek
Urzędu Miasta.
3. Wskazanie elementów istniejącego zagospodarowania,
stwarzać zagroŜenie bezpieczeństwa dla zdrowia i Ŝycia ludzi.
które
mogą
Na działce nie istnieje element zagospodarowania, który moŜe stwarzać zagroŜenie
dla ZDROWIA I śYCIA LUDZI.
4. Wskazanie dotyczące przewidywanych zagroŜeń występujących podczas
realizacji robót budowlanych, określające skale i rodzaj zagroŜeń, oraz
miejsce i czas ich wystąpienia.
- wykonywanie robót na czynnym obiekcie
- roboty na wysokościach szczególnie związane z wykonaniem pokrycia dachu
i zewnętrznych ścian kominów - roboty wykonywać mogą osoby z właściwym
4
przygotowaniem zawodowym, oraz z aktualnym
o dopuszczeniu osoby do pracy na wysokościach
zaświadczeniem
lekarskim
- roboty elektryczne - mogą wykonywać osoby z odpowiednimi uprawnieniami
Wszystkie roboty winny być wykonywane z uwzględnieniem zabezpieczenia
przed dostępem osób trzecich.
5. Wskazanie sposobu prowadzenia instruktarzu pracowników
przystąpieniem do realizacji robót szczególnie niebezpiecznych.
przed
- standartowo zgodnie z obowiązującymi przepisami B.H.P.
6. Wskazanie środków technicznych i organizacyjnych, zapobiegających
niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach
szczególnego zagroŜenia zdrowia lub w ich sąsiedztwie, w tym
zapewniających bezpieczną i sprawną komunikację, umoŜliwiająca szybką
ewakuacje na wypadek poŜaru, awarii i innych zagroŜeń.
- nie występują strefy szczególnego zagroŜenia zdrowia i Ŝycia
- zapewnienie bezpiecznej i sprawnej komunikacji naleŜy zorganizować
podczas przygotowania placu budowy (w zakresie wejść i wyjść z budynku)
- montaŜ i demontaŜ deskowań przez wyspecjalizowane firmy
- odbiór deskowań przez nadzór techniczny
- dozór terenu przed wejściem osób postronnych na teren budowy
Opracował.
