Remont dachu na budynku Urzędu Miasta Kudowa

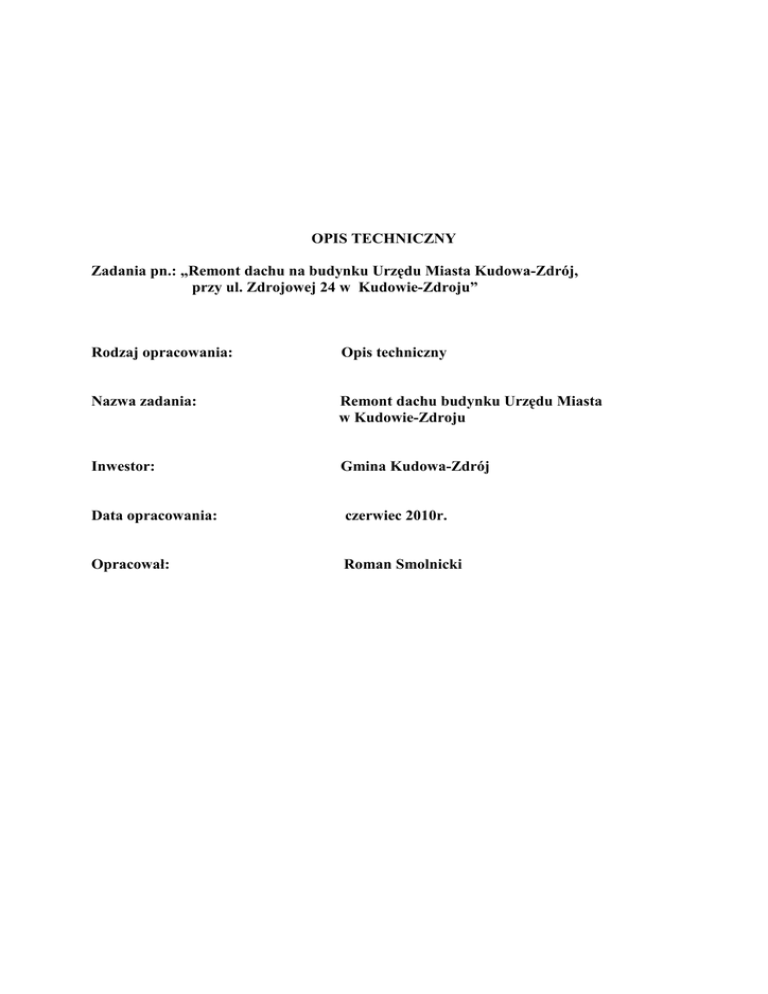

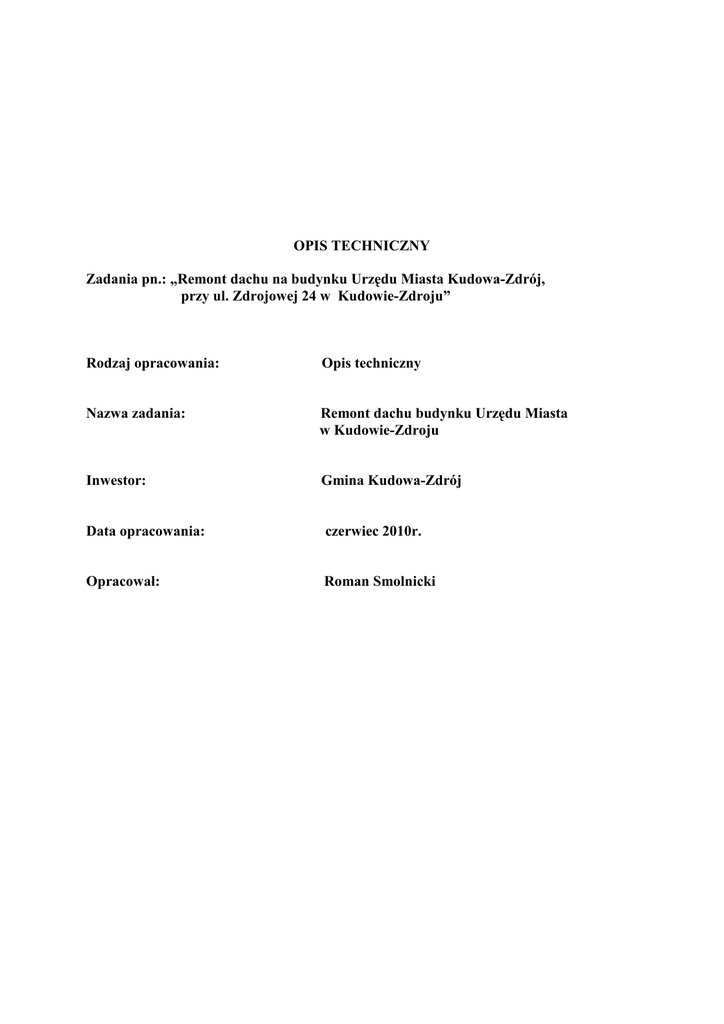

OPIS TECHNICZNY
Zadania pn.: „Remont dachu na budynku Urzędu Miasta Kudowa-Zdrój,
przy ul. Zdrojowej 24 w Kudowie-Zdroju”
Rodzaj opracowania:
Opis techniczny
Nazwa zadania:
Remont dachu budynku Urzędu Miasta
w Kudowie-Zdroju
Inwestor:
Gmina Kudowa-Zdrój
Data opracowania:
czerwiec 2010r.
Opracował:
Roman Smolnicki
Opis techniczny - dla robót związanych z remontem dachu na budynku Urzędu Miasta Kudowa-Zdrój,
przy ul. Zdrojowej 24 w Kudowie-Zdroju, dz. nr 189/10, AM-5, obręb Zakrze.
1 .Podstawa opracowania
- przegląd techniczny istniejącego dachu w części dotyczącej remontu
- ustalenia z inwestorem
- właściwe przepisy i normy
2.Przedmiot inwestycji.
Przedmiotem inwestycji jest: remont dachu budynku Urzędu Miasta Kudowa-Zdrój
polegający na:
- rozbiórce:
istniejącego
pokrycia
(dachówka
karpiówka),
rynien,
rur
spustowych, obróbek blacharskich,
- remoncie: istniejącej konstrukcji dachu (wymiana łat oraz kontr-łat)
- montaŜu: połaci dachu z dachówki karpiówki, z orynnowaniem, rurami
spustowymi, obróbkami blacharskimi oraz elementami ozdobnymi
Zakres zadania obejmuje w szczególności:
1. Wymianę pokrycia dachowego z dachówki karpiówki starego typu na nową dachówkę
karpiówkę (38*18*1,4 cm, kolor grafitowy) o pow.565 m2 w tym 458m2 na połaci dachu w
koronkę i 107 m2 na wieŜach w łuskę
2. Wymianę rynien 105 m, rur spustowych 43 m, obróbek murowych, okapowych,
wiatrowych koszowych na elementy i wyroby z blachy miedzianej- łącznie 150m2
3. Wymianę detali typu kule i sterczyny na wyroby z blachy miedzianej szt. 8 oraz 1 szt.
z blachy mosięŜnej
4. Wymianę instalacji odgromowej na przewody z pręta miedzianego 238 m wraz
z uchwytami do montaŜu
5. Odbicie starego tynku i wykonanie nowych tynków na kominach ponad dachem płaskim
13,5m2
6. Pokrycie dachu drewnianego, płaskiego jedną warstwą papy termozgrzewalnej 204m2
7. Po rozebraniu starej dachówki i demontaŜu łat ułoŜenie na krokwiach ekranu
zabezpieczającego z folii paroprzepuszczalnej zbrojonej włóknem szklanym oraz przycięcie
i przybicie nowych łat i kontr-łat na wieŜy w odstępach do 18 cm pod krycie w łuskę, a na
dachu do 28 cm pod krycie w koronkę.
3. Opis stanu istniejącego.
Dach
remontowanego
budynku
jest
dachem
o
konstrukcji
drewnianej- wiązar drewniany ciesielski mansardowy, połączenia skręcane śrubami
i gwoździowane. Pokrycie dachu stanowią dachówki ceramiczne „Karpiówki" W latach
poprzednich remonty polegały na uzupełnianiu uszkodzonych dachówek i obróbek
blacharskich. Ogólnie stan techniczny konstrukcji dachu uznać naleŜy za zadawalający.
Jedynie nieliczne elementy wymagają remontu lub wymiany. Dachówki w większości nadają
się do wymiany. Podobnie z obróbkami blacharskimi, rynnami i rurami spustowymi. Kominy
w części ponad dachem wymagają remontu. Wszystkie remontowane elementy muszą zostać
wykonane z zachowaniem istniejącej architektury.
4. Materiały
Remont dachu naleŜy wykonać z materiałów nowych.
