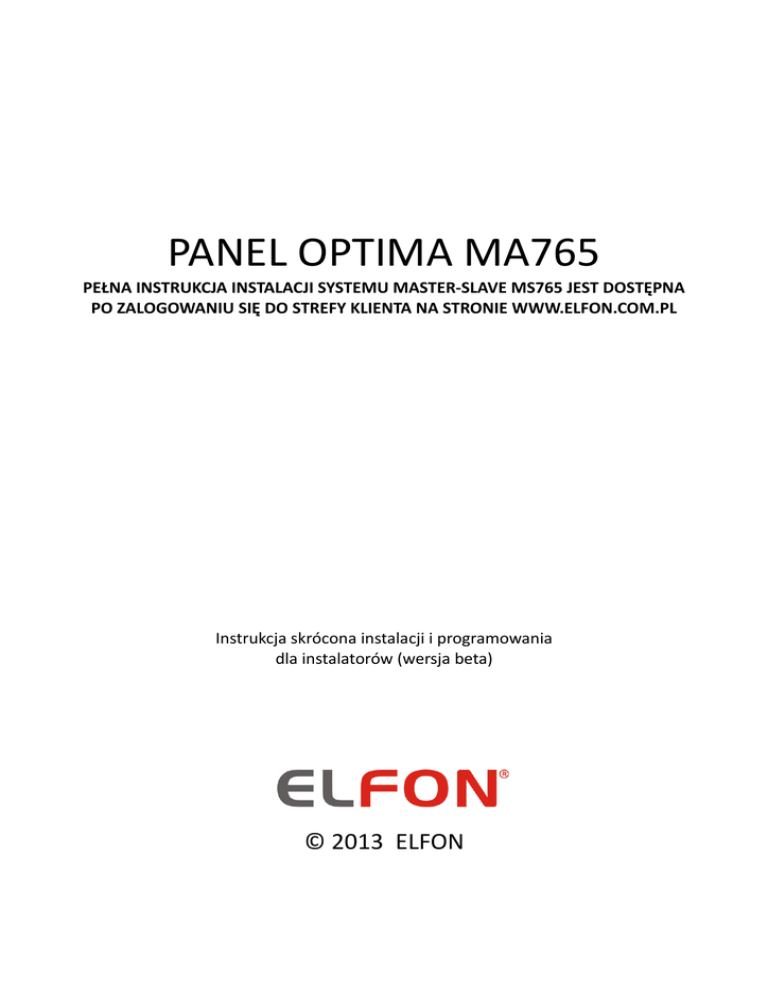

PANEL OPTIMA MA765
PEŁNA INSTRUKCJA INSTALACJI SYSTEMU MASTER-SLAVE MS765 JEST DOSTĘPNA
PO ZALOGOWANIU SIĘ DO STREFY KLIENTA NA STRONIE WWW.ELFON.COM.PL
Instrukcja skrócona instalacji i programowania
dla instalatorów (wersja beta)
© 2013 ELFON
1 Informacje ogólne
Niniejsza instrukcja zawiera jedynie podstawowe informacje o panelu Optima MA765. Pełna
instrukcja „Instrukcja obsługi, instalacji i programowania do systemu Optima MS765” jest dostępna
pod adresem www.elfon.com.pl (Strefa klienta).
2 Panel MA765
Panele MA765 nie mogą pracować samodzielnie jako urządzenia w systemie domofonowym, mogą
współpracować jedynie z panelami SL255 oraz z modułami komunikacyjnymi OP-H4MS tworząc
system MS765. Do paneli MA765 nie wolno podłączać bezpośrednio unifonów.
3 System MS765
System MS765 (z wykorzystaniem paneli MA765) umożliwia zbudowanie instalacji domofonowej,
w której istnieją wejścia nadrzędne (panele MA765), z których można zainicjować połączenie z
każdym unifonem w systemie) oraz wejścia podrzędne (panele SL255) które umożliwiają
komunikację z lokalną linią unifonów, która składa się z maksymalnie 255 unifonów połączonych
równolegle za pomocą przewodu dwużyłowego. Przykładowa struktura instalacji domofonowej, w
której użyty może być system MS765 znajduje się na ilustracji 1. Maksymalna liczba lokali
obsługiwanych przez system wynosi 765. Do pojedynczej lokalnej linii unifonów można podłączyć
do czterech paneli slave. System daje możliwość instalacji 15 lokalnych linii unifonów. W tabeli nr 1
zostały zebrane informacje dotyczące możliwości systemu.
Maksymalna sumaryczna liczba lokali
765
Maksymalna liczba wejść nadrzędnych
(master)
4
Maksymalna liczba wejść podrzędnych (slave)
60
Maksymalna liczba lokalnych linii unifonów
(LU)
15
Maksymalna liczba lokali na jedną LU
255
Maksymalna liczba wejść podrzędnych (slave)
związanych z lokalną LU
4
Tabela 1: Możliwości systemu MS765
2
Ilustracja 1: Przykładowa instalacja systemu MS765
4 Montaż mechaniczny urządzeń
•
Montaż
Ilustracja 2: Zalecana wysokość
montażu
3
Panel należy zamontować na ścianie budynku, ewentualnie słupku, wykorzystując obudowy
natynkowe lub podtynkowe tak, by zminimalizować działanie niekorzystnych czynników
atmosferycznych. Zalecany jest montaż na takiej wysokości, by korzystać z niej mogły także dzieci i
osoby niepełnosprawne.
•
Montaż podtynkowy panelu
W ścianie należy wykon1ać taki otwór aby część podtynkowa swobodnie w nim leżała zwracając
uwagę aby wykuty otwór nie był za duży a jego brzegi były maskowane przez ramkę znajdującą się
dookoła obudowy podtynkowej. Poprzez tylny otwór wprowadzić przewody przyłączeniowe.
Obudowę należy przykręcić przy pomocy 4 wkrętów zwracając uwagę przy dociąganiu śrub aby nie
przekrzywić ramki.
W przypadku montażu podtynkowego z dodatkowymi modułami należy ramki połączyć za pomocą
łącznika poziomego,pionowego lub obu z nich jeśli stosujemy kilka modułów.
•
Montaż natynkowy panelu
Obudowę natynkową należy przykręcić do płaskiej powierzchni słupka lub innego elementu
konstrukcyjnego przy pomocy wkrętów uprzednio wprowadzając przewody łączeniowe przez tylną
ściankę obudowy. Należy zwrócić szczególną uwagę aby otwory przez które może dostać się woda
zostały uszczelnione za pomącą np. silikonu itp. Nie należy uszczelniać otworów w dolnej części
obudowy, gdyż ich konstrukcja umożliwia swobodne wydostanie się wody która może wpłynąć do
obudowy.
•
Montaż modułów OP-H4MS oraz zasilaczy
Moduły oraz zasilacze należy zamontować w miejscach nie narażonych na bezpośrednie
oddziaływanie wody. Najlepszym miejscem montażu są klatki ,piwnice ,skrzynki elektryczne itp.
Należy zapewnić takie miejsce aby do urządzeń nie miały dostępu osoby niepowołane .Przy
planowaniu montażu zasilaczy i modułów należy tak zaplanować rozmieszczenie ich aby odległości
pomiędzy wszystkimi urządzeniami zapewniały optymalne odległości połączeń zasilających ,oraz
linii unifonów i magistrali ISB.
4
5 Podłączenie Optima MA765
Ilustracja 3: Widok zacisków panelu
Panel posiada szereg złącz wykorzystywanych w zależności od stopnia rozbudowania systemu. Na
ilustracji 5 przedstawiono widok wyprowadzeń panelu MA765. Ich opis znajduje się w tabeli nr 2.
Nazwa
~
~
EZ~
EZ~
EZN
EZP
NO
CON
Opis
Zacisk zasilania napięciem zmiennym
Zacisk zasilania napięciem zmiennym
Zacisk zmiennoprądowy elektorzaczepu
Zacisk zmiennoprądowy elektor-zaczepu
Zacisk elektrozaczepu,
„-” przy stałej polaryzacji
Zacisk elektrozaczepu,
„+” przy stałej polaryzacji
Przekaźnik (styk)
Przekaźnik
Nazwa
VG+
VGIS+
ISGND
Opis
GND
Zacisk masy
LU
GND
KE
Zacisk linii unifonów do mieszkań
Zacisk masy
Zewnętrzne wyzwalanie
(rygla lub przekaźnika)
Zacisk interfejsu szeregowego (+)
Zacisk interfejsu szeregowego (-)
Zacisk masy
Tabela 2: Opis złącz zewnętrznych panelu
Na ilustracji nr 6 przedstawiono sposób podłaczenia dodatkowych urządzeń do panelu MA765. Więcej
informacji dotyczących programowania, obsługi wyjść urządzenia – patrz Instrukcja obsługi, instalacji i
programowania do systemu Optima MA765.
5
Ilustracja 4: Struktura przykładowej instalacjii systemu MS765
!
Maksymalne wartości prądów i napięć nie powinny przekraczać: 1A 24VAC/DC
6 Zasilanie Optima MA765
Do połączenia panelu Optima z zasilaczem zaleca się użycie przewodu dwużyłowego o przekroju
żyły >1mm2. Długość przewodu zasilającego nie powinna przekraczać wartości zebranych w
poniższej tabeli przy zasilaniu zasilaczem AC20 lub AC40 (dostępny w ofercie firmy ELFON). Jeśli
długość przewodów zasilających jest większa konieczne jest zwiększenie napięcia zasilacza panela,
pamiętając aby nie przekroczyć 15VAC na zaciskach panelu Optima. W tabeli nr 3 przedstawione
zostały najważniejsze dane techniczne Optimy MA765.
Zasilanie panela
Pobór prądu podczas czuwania
Pobór prądu podczas rozmowy
Dopuszczalne obciążenie
wyjścia elektrozaczepu
(zaciski EZP i EZN)
Maksymalne obciążenie wyjścia dodatkowego (zaciski
NO i CON)
Temperatura pracy
Podświetlenie klawiatury
Wymiary części podtynkowej
Wymiary części nadtynkowej
Wymiary obudowy nadtynkowej
Standard RFID
14 - 15AC
350 mA (bez elektrozaczepu)
450 mA (bez elektrozaczepu)
do 700mA
5A 250VAC/30VDC lub 10A 125VAC
-25o - 55o C
białe, dwustopniowe
100x231x30 (mm)
124x258x11 (mm)
100x231x57/48
EM4100 125kHz
Tabela 3: Dane techniczne Optima MA765
6
Ilustracja 5: Schemat ideowy systemu MS765
7
7 Nawiązanie połączenia
W systemie MS765 są dostępne 3 tryby wybierania:
•
Wybieranie dwuetapowe
Domyślny tryb wybierania. W tym trybie domyślnym, powitalny komunikat wyświetlacza to:
WYBIERZ NR BUDYNKU
. Możliwe jest edytowanie nazwy obiektu poprzez funkcję Nazwa
obiektu.
Dostępne opcje pozwalają na zmianę komunikatu powitalnego na jeden z przedstawionych na
ilustracji 8.
Ilustracja 6: Ekrany powitalne panelu MA765
Nawiązanie połączenia z konkretnym lokalem odbywa się w dwóch etapach. Pierwszym etapem
jest wybranie jednego ze zdefiniowanych logicznych numerów OP-H4MS, który może być
utożsamiany z budynkiem, klatką schodową, piętrem itp. Jeżeli wybrany przez użytkownika numer
nie jest zdefiniowanym numerem logicznym OP-H4MS, zostanie to zasygnalizowane komunikatem
ZŁY NUMER. W przypadku prawidłowego numeru, na wyświetlaczu pojawi się napis WYBIERZ NR
LOKALU
. W tym momencie użytkownik ma możliwość wybrania numeru lokalu znajdującego
się w obiekcie logicznym (budynek, klatka, piętro itp.). W sytuacji gdy wybrany numer logiczny OPH4MS nie powtarza się, co oznacza, że nie jest zdefiniowany jednocześnie dla co najmniej dwóch
fizycznych adresów OP-H4MS, wybrany numer lokalu zostanie przeszukany tylko w zakresie
zdefiniowanym dla tego numeru logicznego OP-H4MS. Jeżeli numer logiczny OP-H4MS powtarza
się, wybrany numer lokalu zostanie przeszukany w każdym z odpowiednich zakresów. W obu
przypadkach nieodnalezienie numeru lokalu skutkuje wyświetleniem komunikatu ZŁY NUMER.
•
Wybieranie jednoetapowe
Powitalny komunikat w tym trybie to: WYBIERZ NR I NACIŚNIJ
. Do nawiązania połączenia
wystarczy wprowadzenie jednej liczby. Pierwsza cyfra tej liczby określa numer logiczny OP-H4MS,
pozostałe są interpretowane jako numer lokalu. Komunikat ZŁY NUMER może oznaczać
niepoprawny numer logiczny OP-H4MS lub brak wybranego numeru lokalu w zakresie numeru
logicznego. Ustawienie tego trybu jest możliwe tylko wówczas, gdy każdy ze zdefiniowanych
numerów logicznych OP-H4MS jest co najwyżej 1-cyfrowy. W przeciwnym razie przy próbie
ustawienia tego trybu zostanie wyświetlony komunikat FUNKCJA NIEDOSTĘPNA. Jeżeli
którykolwiek z numerów logicznych OP-H4MS zostanie zmieniany na numer 2- lub 3-cyfrowy w
momencie, gdy jest ustawiony tryb 1-etapowy, ustawienie trybu wybierania automatycznie zmieni
się na tryb 2-etapowy.
8
•
Wybieranie bezpośrednie
Powitalny komunikat w tym trybie to: WYBIERZ NR I NACIŚNIJ
. Do nawiązania połączenia
wystarczy wprowadzenie numeru lokalu. System przeszuka każdy zakres lokali dla zdefiniowanych
numerów logicznych OP-H4MS. Komunikat ZŁY NUMER wyświetlony będzie gdy wybrany numer
lokalu nie zostanie odnaleziony w żadnym z zakresów. Wybranie trybu bezpośredniego ma sens gdy
wszystkie numery lokali obecne w systemie są unikatowe.
W panelach master Optima MA765 każde wybieranie numeru obiektu lub numeru lokalu musi być
potwierdzone naciśnięciem klawisza .
8 Zasady bezpieczeństwa przy montażu i użytkowaniu





Przed otwarciem obudowy panelu należy bezwzględnie odłączyć napięcie zasilania
Przed dokonaniem podłączaniem zewnętrznych elementów systemu do zacisków panelu
dokładnie sprawdzić prawidłowość połączeń (właściwe zaciski, biegunowość itd.)
Unikać zwarć między zaciskami panelu
Nie narażać panelu na kontakt z substancjami chemicznymi mogącymi oddziaływać z
metalami, plastikami itd.
W czasie montażu stosować się do ogólnych zasad BHP
9
9 Rozwiązywanie typowych problemów
Podczas rozmowy słychać pisk, lub słychać pisk przy
odkładaniu słuchawki unifonu
W pierwszej kolejności zmniejszyć czułość mikrofonu
panelu(potencjometr MIKROFON) lub zmniejszyć
głośność panelu(potencjometr GŁOŚNOŚĆ). Jeżeli
sytuacja dotyczy rozmowy z konkretnym unifonem można
spróbować regulacji potencjometru unifonu(nie w
każdym modelu). Ewentualnie spróbować ustawić balans
(potencjometr BALANS).
W czasie rozmowy słychać przydźwięk sieci energetycznej
Za niskie napięcie zasilania centrali. Zwiększyć napięcie
zasilania (nie przekraczać 15VAC)
Długie przewody zasilające. Zwiększyć przekroje
przewodów zasilających.
Zbyt mała moc wyjściowa zasilacza centrali. Zwiększyć
moc wyjściową.
Panel wyświetla komunikat: <USZK. EEPR>
Uszkodzony układ pamięci wewnętrznej centrali. Kontakt
z serwisem.
Panel wyświetla komunikat: <USZK. RFID>
Uszkodzony układ czytnika RFID. Kontakt z serwisem.
Panel wyświetla komunikat: <USZK. KLAW>
Uszkodzona klawiatura. Kontakt z serwisem.
Panel wyświetla komunikat: <ZWAR.LINIA>
Zwarta linia unifonów. Należy usunąć zwarcie.
Uwaga: Po usunięciu zwarcia panel może jeszcze przez 10
s wyświetlać komunikat o zwarciu linii
Użycie ogólnego/indywidualnego kodu lub klucza RFID nie Sprawdzić czy ustawione jest zezwolenie na otwarcie
otwiera elektrozaczepu, mimo braku informacji o błędnym elektrozaczepu odpowiednio kodem
kodzie lub niezalogowanym kluczu RFID
ogólnym/indywidualnym czy kluczem RFID
Po wybraniu lokalu panel wyświetla komunikat:
ZŁY NUMER
Wybrany numer nie jest dodany do obsługiwanych
zakresów (patrz 4.4 Zasady wprowadzania lokali)
Po wybraniu lokalu panel natychmiast wraca do
wyświetlania komunikatu głównego
Ustawiony jest:
zerowy czas zestawiania połączenia w ustawieniach
ogólnych,
lub zerowy czas dzwonienia w ustawieniach
indywidualnych
lub zerowy czas dzwonienia dla wybieranego fizycznego
numeru unifonu w ustawieniach indywidualnych (patrz
4.3.3 Ustawienia indywidualne)
Unifon nr 1 zostaje czasem wybrany podczas łączenia się z Problem pojawiający się w niektórych instalacjach
unifonem o innym numerze
domofonowych. Zmienić adresację unifonu o nr 1 na inną
(patrz 4.4 Zasady wprowadzania lokali)
Tabela 4: Opis typowych problemów i ich rozwiązań
