DMS8000
MP4.30

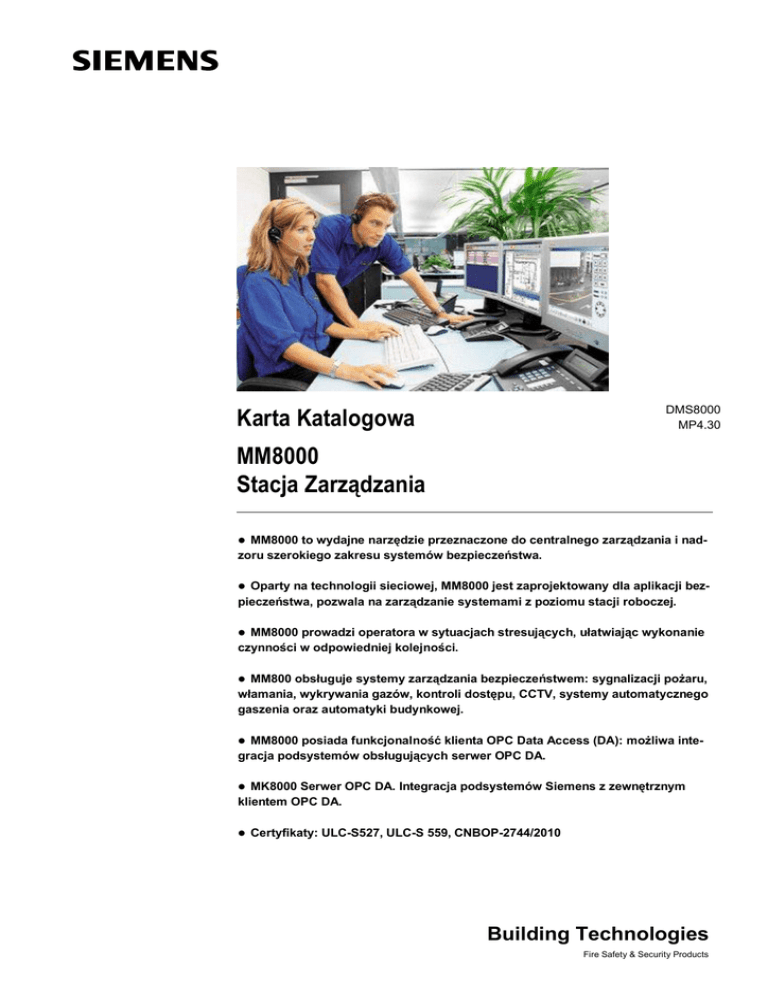

Karta Katalogowa
MM8000
Stacja Zarządzania
MM8000 to wydajne narzędzie przeznaczone do centralnego zarządzania i nadzoru szerokiego zakresu systemów bezpieczeństwa.

Oparty na technologii sieciowej, MM8000 jest zaprojektowany dla aplikacji bezpieczeństwa, pozwala na zarządzanie systemami z poziomu stacji roboczej.

MM8000 prowadzi operatora w sytuacjach stresujących, ułatwiając wykonanie
czynności w odpowiedniej kolejności.

MM800 obsługuje systemy zarządzania bezpieczeństwem: sygnalizacji pożaru,
włamania, wykrywania gazów, kontroli dostępu, CCTV, systemy automatycznego
gaszenia oraz automatyki budynkowej.

MM8000 posiada funkcjonalność klienta OPC Data Access (DA): możliwa integracja podsystemów obsługujących serwer OPC DA.

MK8000 Serwer OPC DA. Integracja podsystemów Siemens z zewnętrznym
klientem OPC DA.


Certyfikaty: ULC-S527, ULC-S 559, CNBOP-2744/2010
Building Technologies
Fire Safety & Security Products
Opis systemu
MM8000 - Główne zalety
 Właściwości systemu i oprogramowania specyficzne dla aplikacji bezpieczeństwa.
 Otwarta struktura systemu bazująca na rynkowych standardach w dziedzinie sprzętu
i oprogramowania: standardowy sprzęt PC, sieć TCP/IP,system operacyjny: Microsoft Windows Vista, XP, i 2003,Baza danych: MS-SQL Server, obsługa grafiki wektorowej AutoCAD.
 Elastyczna architektura pozwalająca na budowę systemów od autonomicznej stacji
roboczej do konfiguracji klient/serwer.
 Skalowalna konfiguracja umożliwiająca rozszerzenie funkcjonalności każdego systemu aż do uzyskania wyrafinowanego systemu zarządzania bezpieczeństwem.
 Otwarta komunikacja z systemami obcych producentów przy wykorzystaniu SDK
(Software development kit). Komunikacja realizowana z wykorzystaniem połączeń
lokalnych i sieciowych.
 Zarządzanie uprawnieniami i personalizacja stanowiska pracy na poziomie stacji roboczej oraz profilu użytkownika.
 Specjalizowany interfejs ułatwiający szybką obsługę alarmów w sytuacjach kryzysowych: operator w stresujących okolicznościach alarmu prowadzony jest w sposób,
który umożliwia mu podjęcie właściwych działań.
 Wydajny interfejs graficzny pozwalający na sprawne i bezzwłoczne podejmowanie
decyzji oraz zarządzanie bezpieczeństwem.
MM8000
Kompletne rozwiązanie do zarządzania bezpieczeństwem: bezpieczne i elastyczne; w
pełni skalowalne; łatwe w rozbudowie i modyfikacji; dostarczające niezbędnych informacji, wsparcie oraz pełny nadzór dla operatora.
Obsługa zdarzeń
Ekran obsługi zdarzeń zawiera listę zdarzeń, takich jak pojawiające się alarmy, wymagające obsługi przez operatora. Zdarzenia są uporządkowane według kategorii ważności i wyświetlane w kolorze wskazującym charakter, co ułatwia ich rozróżnienie, oraz
status obsługi
Lista zdarzeń może być filtrowana i wyświetlane tylko zdarzenia określonego rodzaju.
Pozwala to operatorowi wyświetlać wyłącznie wybrany typ zdarzeń (przykładowo według kategorii, ważności, typu).
Dostępna jest opcja wydruku listy zdarzeń, umożliwiająca operatorowi wydruk częściowy lub całej listy zdarzeń.
MM8000 posiada opcję obsługi zdarzeń w tym trybie zgodności ze standardami Underwriters Laboratories of Canada (ULC).
Stację MM8000 można skonfigurować do stosowania procedur systemowych takich jak
dialer, przesyłania komunikatów poprzez e-mail, SMS, pager, wyświetlania określonych
danych - np. instrukcji postępowania, uruchamiania stron HTML, plików PDF, lub innych aplikacji zewnętrznych.
Ponadto dostępna jest opcja konfiguracji wydruku zdarzeń, dostarczająca operatorowi
szczegółowych danych na potrzeby fizycznej weryfikacji zdarzeń w obiekcie.
Możliwe jest także ustawienie stacji w “Tryb serwisowy”, pozwala to na przechowywanie na oddzielnie utworzonej liście zdarzenia generowane podczas prac serwisowych
lub testów.
2
Przeglądarka obiektu
Umożliwia nawigację w obszarze wszystkich poziomów instalacji, zarządzanie wszystkimi elementami skonfigurowanymi za pomocą MM 8000. Nawigacja odbywa się w logicznym drzewie hierarchii odwzorowującym strukturę instalacji, opcjonalnie z poziomu
map graficznych. Możliwy jest również podgląd obrazu żywego. Przeglądarka obiektu
pozwala w prosty sposób odnaleźć i edytować poszczególne elementy. Przykładowe
operacje możliwe do realizacji z poziomu przeglądarki obiektu:
– Włączanie, wyłączanie sekcji i stref
– Przełączanie elementów w tryb przeglądu serwisowego
– Przełączanie elementów i stref w tryb testowy
– Sterowania w systemie kontroli dostępu
– Podgląd obrazu na żywo oraz odtwarzanie nagrań
– Otwieranie zewnętrznych aplikacji wspomagających zarządzanie obiektem
Historia zdarzeń
Udostępnia informacje dotyczące zdarzeń pojawiających się w czasie pracy systemu,
opisuje, kiedy i jakie procedury obsługi zdarzeń zostały zastosowane przez operatora,
identyfikuje operatora. Umożliwia generowanie raportów przez użytkownika, ułatwia
dalsze przetwarzanie i analizę danych dotyczących pracy systemu.
Baza danych Przeglądarki Historii, w której przechowywane są zdarzenia może być
skonfigurowana do okresowego automatycznego archiwizowania, co uchroni najstarsze
zdarzenia przed nadpisaniem.
Harmonogram
Harmonogram automatyzuje pracę systemu wykorzystując zegar i kalendarz systemowy. Pozwala na tworzenie wielu trybów organizacyjnych określających dokładnie, jakie
zadania system powinien realizować w danym przedziale czasu. Zdefiniowane zadania
mogą być modyfikowane w trakcie pracy, można również dodawać nowe.
Integracja CCTV
Moduł obsługi zdarzeń w systemie zarządzania MM8000 obsługuje integrację z elementami CCTV, co pozwala na sprawną weryfikację alarmów oraz nadzór zdalny live
oraz dostęp do archiwum nagrań.
W systemie MM8000 oprócz integracji systemów SISTORE, możliwa jest także przy
wykorzystaniu wbudowanych w system operacyjny Windows aplikacji sieciowych integracja innych systemów dozoru wizyjnego.
Kontrola Dostępu
Integracja w MM8000 systemu kontroli dostępu SiPass pozwala operatorom na zdalne
sterownie przejściami kontroli dostępu, zarządzanie dostępem w różnych obszarach
obiektu. Integracja zapewnia najwyższy poziom bezpieczeństwa oraz prostą obsługę
za pomocą klawiatury i myszki.
Więcej korzyści
MM8000 oferuje wiele funkcji pozwalających na dopasowanie do indywidualnych potrzeb użytkownika:
 Ochrona systemu za pomocą haseł zintegrowana z Windows
 Zaawansowane grafiki z obsługą formatu AutoCAD
 Stacja dwumonitorowa, z jednoczesną obsługą listy zdarzeń i interfejsu graficznego
 Obsługa ekranów wysokiej rozdzielczości
 Programowalne makropolecenia
 Programowalne interakcje automatyzujące zależności międzysystemowe.
 Zdalne powiadomienia SMS, Dialer, E-Mail, Pager
 Wydruk predefiniowanych/wyfiltrowanych raportów
 Lokalne i globalne interakcje poprzez Ethernet Gateway NK822x / NK823x
3
 Połączenia modemowe, jako podstawowe lub zapasowe/backup (na okoliczność braku lub awarii sieci)
 Usprawnienia w zarządzaniu obiektem poprzez dostęp do aplikacji zewnętrznych
 Opcjonalna redundancja: drugi serwer, jako zabezpieczenie przed przerwaniem pracy systemu
 Funkcjonalność klienta OPC DA dla integracji z podsystemami obsługiwanymi przez
OPC DA Serwer
 Serwer OPC DA (MK8000), do integracji podsystemów Siemens z zewnętrznym
klientem OPC DA
 VMware – obsługa maszyny wirtualnej.
 Darmowe 2 godzinne demo
Aprobaty
CNBOP- 2744/2010 wydany przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej (CNBOP) dla stacji zarządzającej, stanowiącej komponent sprzętowy Urządzenia Integrującego DMS8000
ULC-S527 wydany przez Underwriters Laboratories of Kanada, dotyczy central systemów przeciwpożarowych
ULC-S 559 wydany przez Underwriters Laboratories of Kanada dotyczy wyposażenia
Centrum Monitorowania oraz Systemu Przeciwpożarowego, jako stacja zarządzająca
dla systemów przeciwpożarowych CZ10 i XLS.
Architektura – Konfiguracje poziomu zarządzania
Stacja autonomiczna: proste rozwiązanie dla małych systemów
 Autonomiczna stacja operatorska z zainstalowanymi wszystkimi poziomami oprogramowania (klient, serwer, sterowniki komunikacji);
 Stacja komunikuje się z podsystemami wykorzystując port lokalny (EIA/TIA -232),
sieć lokalną (RJ45) lub poprzez NK8000 Ethernet Port.
Konfiguracja Peer-to-peer: naturalna/wewnętrzna redundancja, rozwiązanie dla
średnich systemów
 Kilka, niezależnych stacji z zainstalowanymi wszystkimi poziomami oprogramowania
(klient, serwer, sterowniki komunikacji);
 Stacje komunikują się z podsystemami wykorzystując port lokalny (EIA/TIA -232)
sieć lokalną (RJ45) lub poprzez NK8000 Ethernet Port;
 Każda stacja jest autonomiczna i w pełni niezależna, bazy danych nie są współdzielone.
Konfiguracja Klient/Serwer: rozwiązanie dla dużych instalacji z wieloma stacjami
roboczymi
 Serwer systemu pracując w tle zapewnia komunikację określonej liczbie klienckich
stacji roboczych;
 Serwer koordynuje wszystkie czynności wykonywane w systemie, dając możliwość
jednoczesnej obsługi obiektu wielu operatorom;
 Powyższą architekturę można rozszerzyć o:
– MK8000 Serwer OPC DA;
– NK8000 umożliwiając dostęp sieciowy do systemu;
 Komunikacja rozproszona z wykorzystaniem stacji typu Front-End Processor (FEP)
pracujących w sieci dla równomiernego obciążenia.
4
Konfiguracja Klient/Serwer: rozwiązanie odporne na awarie, dla dużych systemów
 Konfiguracja j.w., uzupełniona o zdublowane serwery oraz wirtualną aplikację
MM8000. W przypadku awarii pojedynczego urządzenia lub całego serwera, system
nie przerywa działania.
Połączenia
Interfejsy komunikacyjne:
 Cerloop pętla z redundancją w topologii pierścienia
 CDI-net, porty szeregowe - połączenie bezpośrednie, sieć topologia gwiazdy
 NK8000 porty szeregowe i sieć IP, obsługa standardów CDDL/CDSF i Modbus
 OPC DA, zarówno klient i serwer
 Bezpośrednie połączenie LAN.
Obsługiwane systemy
Siemens systemy sygnalizacji pożaru i detekcji gazu:
 CS11 AlgoRex system sygnalizacji pożaru
 FC700A system sygnalizacji pożaru
 CS1115 / FC330A system sygnalizacji pożaru
 CZ10 system sygnalizacji pożaru
 XLS system sygnalizacji pożaru
 FS20 Sinteso / FS720 Cerberus PRO system sygnalizacji pożaru
 STT11 système de télécommande et télésignalisation
 STT20 / STT2410 système de télécommande et télésignalisation
 SIGMASYS / D100 system sygnalizacji pożaru
 CC60 system detekcji gazów
 Autronica BSxxx (system zewnętrzny)
 LIST SCU 2000 (system zewnętrzny)
 CP100 (system zewnętrzny)
Siemens SSWiN:
 SPC6000 Intrunet system sygnalizacji włamania
 SI410 / 420 Intrunet system sygnalizacji włamania
 CS6 Guarto system sygnalizacji włamania
 CS440 system sygnalizacji włamania
 CS4 system sygnalizacji włamania
 CZ12 system sygnalizacji włamania
 MAXSYS PC601 system sygnalizacji włamania (system zewnętrzny)
Siemens CCTV:
 SIMATRIX / SIMATRIX NEO krosownica wideo
 SISTORE AX / CX / MX (including NVS1) / MXpro / SX Rejestratory cyfrowe
 TELSCAN wideo WEB serwer
 Kamery IP (stałe) Wyposażone w:
– CCIS1337-LP
– CFVA-IP; CVVA-IP
 Philips-Burle Allegiant LTC 8x00 krosownica (system zewnętrzny)
 NICE Rejestratory (system zewnętrzny)
 Geutebrück MultiScope II Plus / MultiScope III DVRs (system zewnętrzny)
Siemens SKD:
 SiPass Integrated
1
Network Video Software
5
 CerPass CC30 (podłączane poprzez SiPass)
 RCO R-Card M5 (system zewnętrzny)
 DLCS (system zewnętrzny)
Siemens urządzenia wej/wyj:
 SIMATIC S7
 MF7033 digital PLC unit
 DF8000 / CF9000 I/O system
Systemy automatyki budynkowej:
 DESIGO PX
Systemy powiadamiania:
 ESPA Pager System
Dane Techniczne
Wymagania sprzętowe
Wymagania dla Stacji autonomicznej / FEP / Klient:
x86 32-bit CPU – Procesor
2.4 GHz lub szybszy
2
Duże konfiguracje :
Procesor dwurdzeniowy
3.0 GHz lub szybszy
RAM - Pamięć operacyjna
2GB lub więcej
2
Duże konfiguracje :
4GB lub więcej
HDD - Dysk Twardy
40 GB
CD-Rom lub DVD
1
LPT - Port równoległy
Opcjonalnie
LAN – Karta sieciowa
10/100/1000 MB Ethernet
Klawiatura, mysz
Standardowa klawiatura, mysz
Drukarka lokalna lub sieciowa
Opcjonalnie
Wymagania dla Stacji autonomicznej / FEP:
COM Port
Opcjonalnie
Wymagania dla Stacji autonomicznej:
USB Port
Modem V.90, z obsługą głosu
AT GSM modem
1
Wymagany dla dialera
Wymagany dla powiadamiania SMS
(Zalecany modem: Siemens MC35)
Pager z interfejsem szeregowym bazujący Wymagany dla ESPA pager
na protokole ESPA
(ASCOM T9429Si obsługiwane))
Klucz sprzętowy
USB lub równoległy
Wymagania dla stacji klienckiej:
Karta graficzna
System operacyjny
2
Microsoft Windows Vista Ultimate, Business, lub Enterprise Editions
Duża konfiguracja: 40 tys. urządzeń fizycznych i 200 tys. węzłów w Composerze
6
Zalecenia:
 Rozdzielczość: 1024x768, 1152x864,
1280x1024, 1400x1050, 1440x900,
1600x1200, 1680x1050, 1920x1200,
2560x1600
 2-ga karta (lub dwumonitorowa)
SP1 lub SP2 + krytyczne aktualizacje
Microsoft
Microsoft Windows XP Professional
Microsoft Windows 2008 Server
Microsoft Windows 2003 Server
Oprogramowanie
MSDE (Microsoft SQL Data Engine) 2000
or MS SQL Server 2005 Express
SQLXML 3.0
NET Framework V1.1 and V2.0
Aplikacje Video
Microsoft
SP1 + krytyczne aktualizacje Microsoft
Microsoft
Dostępne na płycie CD DMS8000
Zależne od konfiguracji
7
Specyfikacja techniczna
Konfiguracja systemu
MM8000 Serwer
MM8000 Stacja kliencka
MM8000 stacje FEP
Ilość integrowanych systemów
Punkty
Pliki graficzne
Ilość warstw na mapie (w pliku)
Ilość wyświetlanych ikon
Teksty interwencyjne
Procedury operacyjne
Reakcje/Sekwencje
Bieżące archiwum zdarzeń
Operatorzy
Grupy operatorów
Porty szeregowe:
– Stacja Autonomiczna/Serwer
– Stacja FEP
NK822x / NK823x
OPC Data Access Serwer
OPC DA Klient
MK8000 OPC DA V2 Server
MM8000
Rodzaje połączeń
Cerloop
CDI-net
NK8000, obsługa również:
– CDDL/CDSF
– Modbus
Obsługiwane systemy
1 lub możliwa konfiguracja wieloserwerowa
→ MM8000 Opis systemu (#A6V10062417)
10 (włącznie z klientami OPC)
Uwaga: 30 klientów należy traktować, jako
aplikację testową. Aplikacje powyżej 10
klientów wymagają serwera z systemem
operacyjnym Windows 2003 lub 2008
10
150 dla stacji FEP
Uwaga: w przypadku większej liczby zalecana jest konsultacja z działem wsparcia technicznego
Uwaga: Szczegóły → tabela (strona 9)
200,000
1,000
200
Ze względu na przejrzystość wizualizacji
zalecane jest, aby nie przekraczać 400
elementów na mapie (poza tym nie ma ustalonego limitu)
20,000
1,000
1,000
Uwaga: w przypadku większej liczby zalecana jest konsultacja z działem wsparcia technicznego.
100,000
1,000
50
4
16
100
Uwaga: w przypadku większej liczby zalecana
jest konsultacja z działem wsparcia tech-
nicznego.
Opcja, możliwe ograniczenia dla systemów
Opcja; SDK do opracowania indywidualnych rozwiązań
Poprzez MK7022
Poprzez GW00/GW01/GW20/GW21
Poprzez NK822x / NK823x
Komunikacja bezpośrednia
Ograniczenia Modbus:
– 1 slave tylko z 1 adresem 1
– Tylko tryb RTU– nie ASCII
RS-232; LAN
CS11 AlgoRex

RS-232 / ISO1745
Cerloop
 NK8000 / Cerban
 NK8000 / ISO1745
 CDI-net / Cerban

8
CDI-net / ISO1745
RS-232 / ISO1745
 NK8000 / ISO1745
 CDI-net / ISO1745

FC700A
CS1115
FC330A
FS20 Sinteso, FS720 Cerberus PRO
Fibrolaser
CZ10
CC60
CS4
CS440
CZ12
MF7033
XLS
STT11, STT20, STT2410
SIGMASYS / D100
SIMATRIX / SIMATRIX NEO
DF8000 / CF9000
Autronica BSxxx
LIST SCU 2000
CP100
MAXSYS PC601
SIMATIC S73
Philips-Burle video switcher (LTC 8x00)
SPC6000 Intrunet
SI410 / 420 Intrunet
CS6 Guarto
SISTORE AX DVR
SISTORE CX DVR
SISTORE MX (wraz z NVS) DVR
SISTORE MXpro DVR
SISTORE SX DVR
NICE DVR
Geutebrück MultiScope DVRs
TELSCAN Video Web Server
Kamery IP (stałe)
– Wyposażone w:
CCIS1337-LP / CFVA-IP / CVVA-IP
ESPA Pager System
SiPass Integrated
CerPass CC30 KOntrolery
RCO R-Card M5; DLCS
DESIGO PX building automation
OPC DA V2 server subsystems
3


RS-232
LAN / BACnet
(patrz ograniczenia BACnet poniżej)
 Modbus poprzez NK8000

Cerloop
 CDI-net / Cerban
 NK8000 / Cerban


NK8000 / FSI
Cerloop

NK8000 / protokół specyficzny

LAN / EDP – maks. 250 central
RS-232 / specyficzny protokół
 LAN – max. 250 units
 NK8000
 NK8000 / CNAP
Maks. 4 CS6 na NK8223 / 25 / 35 (maks. 1
dla NK8222 / 32); CS6 poprzez LON Bus
do NK822x / NK823x


LAN / specyficzny protokół
(patrz ograniczenia dla SISTORE i NICE)


LAN / HTTP
RS-232
 LAN
 Połączenie poprzez SiPass server
 OPC DA server
 LAN / BACnet
(patrz ograniczenia BACnet poniżej)
 SDK dla OPC DA client functions

Poprzez wtyczkę Modbus lub OPC Client
9
Maks. Ilośc połączeń DVR na stację Server/FEP:
SISTORE AX/MX: 50 (40 zalecane ze względu na lepszą wydajność)
SISTORE CX/SX: 150 (100 zalecane ze względu na lepszą wydajność)
NICE: 150 (100 zalecane ze względu na lepszą wydajność)
Maks. Ilośc połączeń BACnet/IP na stację Server/FEP:
50 urządzeń (np. FC72x, DESIGO PX)
10
Dane do zamówienia
System MM8000 pozwala na konfigurację następujących typów stacji:
 Pojedyncza Stacja (Bazowa) - Single (Base) Station
 Wiele Stacji (Bazowych) - Multiple (Base) Stations
 Pojedyncza lub Wiele Stacji (Bazowych) z dodatkowymi stacjami klienckimi
i/lub stacjami FEP
System charakteryzuje się również elastyczną polityką licencjonowania pozwalając na
płynną rozbudowę instalacji tak pod względem ilości elementów jak i złożoności działania. Cena licencji stacji MM8000 zależy od następujących kryteriów:
1. MM8000 pakiet startowy zawierający stację bazową
2. # integrowanych systemów (np. ilość central FC 72x)
3. # urządzeń fizycznych (np. Ilość czujek, ROP-ów)
4. # połączeń, oraz typ sterownika sieciowego i video
(np. dla 3 central FC72x – 3 połączenia BACnet driver)
5. # oraz typ opcji dodatkowych, jeśli wymagane
(np. przeglądarka historii, moduł powiadamiania SMS)
6. Licencja narzędzia do konfiguracji, jeśli wymagana
(Licencja Composer wraz z kluczem sprzętowym – umożliwia modyfikacje systemu)
Aby złożyć zamówienie.
 Skontaktuj się ze swoim lokalnym opiekunem handlowym.
11
Siemens Switzerland Ltd
Building Technologies Group
International Headquarters
Gubelstrasse 22
CH-6301 Zug
Tel +41 41 724 24 24
Fax +41 41 724 35 22
www.sbt.siemens.com
Document no.
A6V10062415_a_pl_--
Edition
06.2009
© 2011 Copyright by
Siemens Switzerland Ltd
Data and design subject to change without notice.
Supply subject to availability.
DMS8000 Sales Material
Section 2

Stacja Zarządzania DMS8000 MP4.30

Transkrypt

Podobne dokumenty

Serwer poczty przychodzącej i wychodzącej: poczta.uw.edu.pl POP3

System MM8000 - telebest.com.pl

Michał Cydzik Promotor: Mgr inż. Waldemar Ptasznik

zedas®asset - Katowice

OPC Java OPC Library Java Client Application BD

Opel Astra OPC Opel Kadett GT/E - Gliwiczanka z Kadetem

Stacja zarządzania MM8000 MP4.30
