7
7
7
7
7
7
7
2
7
POKRYCIE DACHU
(WYKOŃCZENIE ŚWIETLIKÓW)
BLACHA TYTANOWO-CYNKOWA
G
F
1 4545
K
Przekrój G-G
10
7
1 056
6
H
10
10
5
2
4
4'
- 6,66
3'
2
3
4
J
J
G
F
7
4
7
- 6,66
2
- 8,75
9
2
5
9
1
POKRYCIE DACHU
(WYKOŃCZENIE ŚWIETLIKÓW)
BLACHA TYTANOWO-CYNKOWA
Przekrój H-H
8
112
- 10,25
8
336
74
688
795
Przekrój F-F
8
ZAKRES PRAC REMONTOWYCH :
1636
787
966
POKRYCIE DACHU ŁĄCZNIKA
DACHÓWKA KARPIÓWKA
RZUT DACHU 1:200
7
7
7
7
7
7
2
10
10
2
2
10
10
10
1. WYMIANA POKRYCIA DACHOWEGO Z DACHÓWKI.
MIĘDZY OFICYNĄ PŁD, A GALERIĄ ORAZ NA WSZYSTKICH CZĘŚCIACH DACHU GALERII POKRYTYCH DACHÓWKĄ
DACHÓWKA KARPIÓWKA, śŁOBKOWANA DŁUGA, KOLOR NATURALNA CZERWIEŃ, KRYCIE PODWÓJNE , WYKONANIE
KONIECZNYCH NOWYCH OPIERZEŃ Z BLACHY TYTANOWO-CYNKOWEJ gr 0,6 mm.
WYMIANA ŁACENIA I FOLII PE, DOCIEPLENIE WIĘŹBY MIĘDZY KROKWIAMI - 20 cm WEŁNĄ MINERALNĄ - λ min = 0,037 ( k.o. A1)
2. RENOWACJA ELEWACJI.
ZAKŁADA SIĘ WYMIANĘ TYNKÓW ZNISZCZONYCH, ZAWILGOCONYCH I NIE SPEŁNIAJĄCYCH WYMAGAŃ KONSERWATORSKICH
TZN. ZBYT MOCNYCH, SZCZELNYCH (CEMENTOWYCH).
DEZYNFEKCJA SKAśONYCH MIKROBIOLOGICZNIE OBSZARÓW M.IN. W OKOLICACH USZKODZONYCH RYNIEN I NA KOMINACH
(PREPARAT GLONO- I PLEŚNIOBÓJCZY).
OBIEKT WYMAGA POŁOśENIA W PARTIACH COKOŁOWYCH TYNKÓW RENOWACYJNYCH I WYMIANĘ WADLIWYCH OPIERZEŃ.
PONADTO ZAKŁADA SIĘ EGALIZACJE POWIERZCHNI POPRZEZ SZPACHLOWANIE I MALOWANIE.
SZCZEGÓŁOWY OPIS PRAC ELEWACYJNYCH W TOMIE 2.6 - "RENOWACJA TYNKÓW I ELEMENTÓW Z KAMIENIA".
NA RYSUNKU ELEWACJI nr 04-G / A-27, WSKAZANO MIEJSCA OBJĘTE PRACAMI RENOWACYJNYMI.
3. NAPRAWA KOMINÓW.
DEZYNFEKCJA SKAśONYCH MIKROBIOLOGICZNIE OBSZARÓW M.IN. W OKOLICACH USZKODZONYCH RYNIEN, NA KOMINACH
NAPRAWA - OCZYSZCZENIE, UZUPEŁNIENIE UBYTKÓW NA KOMINACH (KARPIÓWKĄ O IDENTYCZNEJ BARWIE I FORMIE).
WYMIANA OBRÓBEK NA KOMINACH I DASZKU (BLACHA TYTANOWO- CYNKOWA).
UZUPENIENIE UBYTKÓW W TYNKACH , MALOWANIE JAK ELEWACJA.
SZCZEGÓŁOWY OPIS PRAC ELEWACYJNYCH W TOMIE 2.6 - "RENOWACJA TYNKÓW I ELEMENTÓW Z KAMIENIA".
4. RENOWACJA STOLARKI OKIENNEJ I DRZWIOWEJ
ISTNIEJĄCA - ZABYTKOWA - STOLARKA DREWNIANA OKIENNA I DRZWIOWA
DO RENOWACJI WG ODRĘBNEGO PROJEKTU TECHNOLOGII RENOWACJI STOLARKI OKIENNEJ I DRZWIOWEJ - TOM . 2.5.
ISTNIEJĄCA - WSPÓŁCZESNA DO BIEśĄCEJ KONSERWACJI
DRZWI I OKNA NALEśY OCZYŚCIĆ ZE STARYCH ŁUSZCZĄCYCH SIE POWŁOK MALARSKICH, NASTĘPNIE POMALOWAĆ FARBĄ
FTALOWĄ, MATOWĄ, W KOLORZE BIAŁYM DO DREWNA.
ILOŚCI ORAZ WYMIARY PODANO NA RYSUNKU ZESTAWIENIA STOLARKI.
ZESTAWIENIE STOLARKI OKIENNEJ I DRZWIOWEJ WRAZ Z WYMIARAMI ZNAJDUJE SIĘ NA RYSUNKU nr 04-G / A-27a.
5. OCIEPLENIE DRZWI STALOWYCH ZEWNĘTRZNYCH - 2 szt .
ZAMONTOWANIE WKŁADKI TERMICZNEJ OD ŚRODKA W DRZWIACH ZEWNĘTRZNYCH DO PIWNICY ORAZ DRZWIACH GALERII
PRZY STALOWYCH SCHODKACH ZEWNĘTRZNYCH .
WKŁADKA Z PIANKI POLIURETANOWEJ LUB WEŁNY MINERALNEJ - GRUBOŚĆ NALEśY DOSTOSOWAĆ DO MOśLIWOŚCI
SWOBODNEGO ZAMYKANIA I OTWIERANIA ( od 2 do 5 cm).
6. ZABEZPIECZENIE WITRAśA WEDŁUG ZALECEŃ GŁ. KONSERWATORA MNP:
- DEMONTAś WITRAśA I PRZEKAZANIE OBIEKTU DO KONSERWACJI.
- TRWAŁE ZABEZPIECZENIE OTWORU OKIENNEGO - ZABUDOWANIE WZMOCNIONĄ PŁYTĄ PILŚNIOWĄ + GK, POMALOWANIE OD
WNĘTRZA W KOLORZE ŚCIAN GALERII.
- PO ZAKOŃCZENIU PRAC REMONTOWYCH PRZY ELEWACJI MONTAś DODATKOWEGO ZABEZPIECZENIA - TZW. "SZYBY
BEZPIECZNEJ" (NP. SYMB. P4, SZKŁO KLEJONE WARSTWOWE Z WEWNĘTRZNYM ZABEZPIECZENIEM FOLIAMI
PRZECIWWŁAMANIOWYMI, GRUBOŚĆ OK. 1 CM ), OD STRONY KRATY, W NIEZALEśNEJ OPRAWIE.
- MONTAś WITRAśA PO KONSERWACJI.
7. WYMIANA RYNIEN I WSZYSTKICH OBRÓBEK BLACHARSKICH.
RYNNY - ŚREDNICA 150 mm RURY SPUSTOWE 120mm
WYMIANA OBRÓBEK BLACHARSKICH WSZYSTKICH ŚWIETLIKÓW DACHOWYCH.
WYKONANIE KONIECZNYCH NOWYCH OPIERZEŃ - COKOŁY, KOMINY WENTYLACYJNE, DASZKI WEJŚCIOWE.
Z BLACHY TYTANOWO-CYNKOWEJ min. gr 0,6 mm.
8. ROBOTY IZOLACYJNE
W CELU PRAWIDŁOWEGO ZABEZPIECZENIA ELEWACJI PRZED WILGOCIĄ NALEśY WYKONAĆ NOWE IZOLACJE PRZECIWWILGOCIOWE
ŚCIAN. PRACE BĘDA POLEGAŁY NA ODSŁONIĘCIU FUNDAMENTÓW (ODCINKOWO CO 1 M) , OCZYSZCZENIU MURU, USUNIĘCIU
ZAPRAWY ZE SPOIN DO GŁĘBOKOŚCI OK. 2 cm, NASTĘPNIE ZABEZPIECZENIU PRZECIWWILGOCIOWEMU ŚCIANY FUNDAMENTOWEJ
MASAMI BITUMICZNO-POLIMEROWYMI (IZOLACJA PIONOWA) ORAZ ZABEZPIECZENIU IZOLACJI FOLIĄ KUBEŁKOWĄ LUB SPECJALNĄ
MATĄ OCHRONNĄ.
9. MALOWANIE KRAT ZEWNĘTRZNYCH.
W OTWORACH OKIENNYCH PIWNICY , PARTERU ORAZ W PRZEJŚCIU ŁUKOWYM DO OGRODU FRANCUSKIEGO
OCZYSZCZENIE KRAT STALOWYCH ZE STARYCH POWŁOK MALARSKICH, ZABEZPIECZENIE FARBAMI ANTYKOROZYJNIE,
POMALOWANIE FARBĄ NAWIERZCHNIOWĄ W KOLORZE GRAFITOWYM.
10. ZAPROJEKTOWANIE KOMPUTEROWEGO SYSTEMU ZBIERANIA DANYCH O WARUNKACH KLIMATYCZNYCH
(POZIOMY WILGOTNOŚCI I TEMPERATURY) W POMIESZCZENIACH GALERII.
SZCZEGÓŁY W OPRACOWANIU BRANśOWYM TOM 7.2.
2
NAZWA INWESTYCJI / ADRES / DZIAŁKA
Modernizacja zespołu pałacowo-parkowego w Rogalinie
Rogalin ul. Arciszewskiego 2
dz. nr. 74, 75, 76
INWESTOR / ADRES
7
Muzeum Narodowe w Poznaniu
Al. Marcinkowskiego 9 61-745 Poznań
7
- 6,66
- 6,66
GŁÓWNY PROJEKTANT
04-GALERIA
arch. Michal Lewiński
7131 / 84 / P / 2ooo
2
8

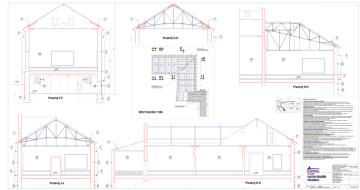

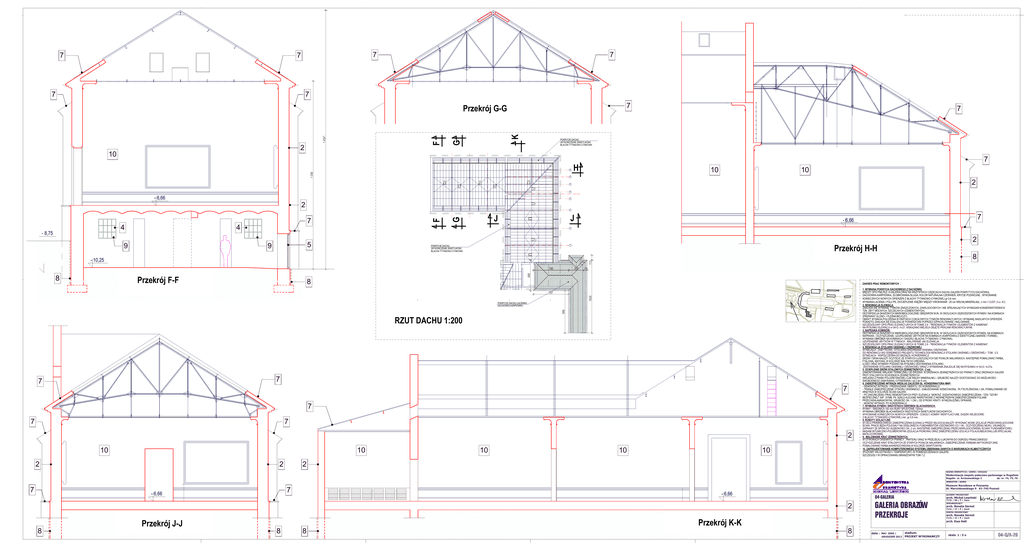

Przekrój J-J
GALERIA OBRAZÓW
PRZEKROJE
Przekrój K-K
8
8
SPRAWDZAJĄCY
arch. Renata Sarnot
7131 / 27 / P / 2oo4
ZESPÓŁ PROJEKTOWY
arch. Renata Sarnot
7131 / 27 / P / 2oo4
arch. Ewa Helt
8
data : MAJ 2009 /
GRUDZIEŃ 2012
stadium:
PROJEKT WYKONAWCZY
skala 1 : 5 o
04-G/A-26
