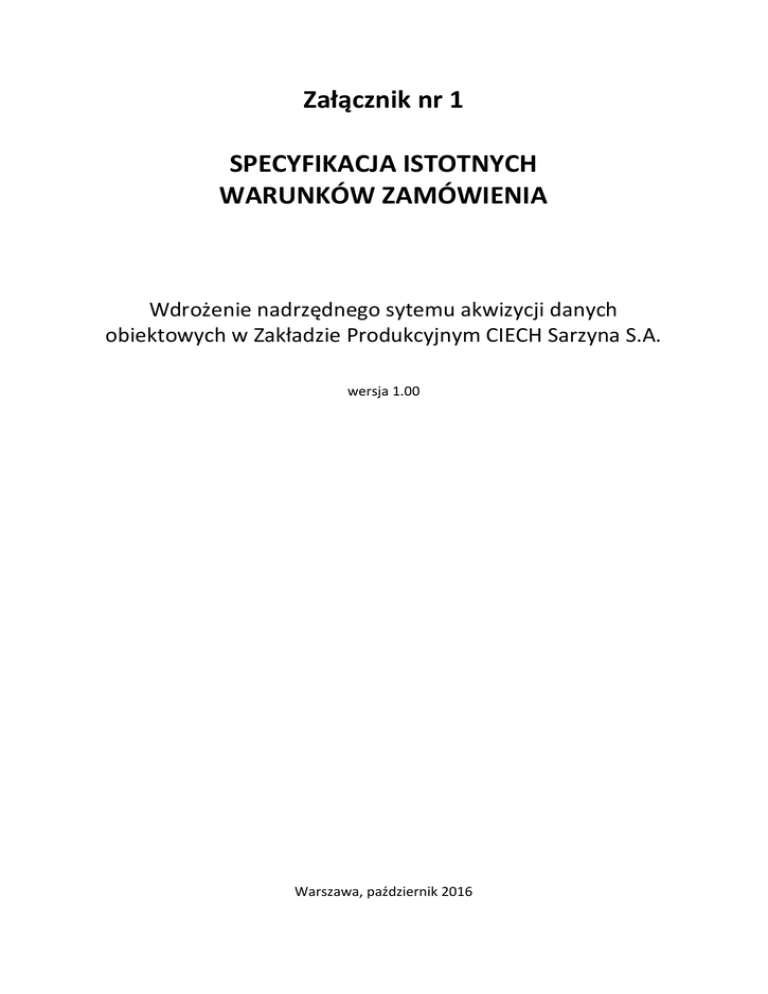

Załącznik nr 1
SPECYFIKACJA ISTOTNYCH
WARUNKÓW ZAMÓWIENIA
Wdrożenie nadrzędnego sytemu akwizycji danych
obiektowych w Zakładzie Produkcyjnym CIECH Sarzyna S.A.
wersja 1.00
Warszawa, październik 2016
SPIS TREŚCI
I.
OPIS PRZEDMIOTU ZAPYTANIA
1. PODSTAWA OPRACOWANIA OFERTY.
2. SCHEMAT PROPONOWANEJ ARCHITEKTURY NADRZĘDNEGO SYSTEMU AKWIZYCJI
DANYCH OBIEKTOWYCH.
3. LISTA SYSTEMÓW STEROWANIA ORAZ URZĄDZEŃ POMIAROWYCH OBJĘTYCH
NADRZĘDNYM SYSETMEM AKWIZYCJI DANYCH OBIEKTOWYCH.
4. SPECYFIKACJA NADRZĘDNEGO SYSTEMU AKWIZYCJI DANYCH OBIEKTOWYCH.
5. ZAKRES OFERTY.
6. WYŁĄCZENIA Z ZAKRESU OFERTY
7. OPIS PROPONOWANEGO ROZWIĄZANIA TECHNICZNEGO
II.
WYMAGANIA FORMALNE
1.
PODZIAŁ PRAC NA ETAPY.
2.
TERMIN WYKONANIA PRAC.
3.
GWARANCJE.
4.
DOSTĘPNOŚĆ PERSONELU TECHNICZNEGO
5.
WARUNKI HANDLOWE.
6.
WAŻNOŚĆ OFERTY.
SPECYFIKACJA ISTOTNYCH WARUNKÓW
ZAMÓWIENIA
Grupa CIECH S.A. zaprasza do złożenia oferty cenowej na usługi inżynierskie projektowania,
programowania i uruchomienia systemu nadrzędnego:
System akwizycji danych obiektowych w Zakładzie Produkcyjnym CIECH Sarzyna S.A. na
potrzeby integracji danych do obliczeń Technicznego Kosztu Wytworzenia (TKW).
I.
OPIS PRZEDMIOTU ZAPYTANIA
Przedmiotem zapytania jest wykonanie usług inżynierskich projektowania, oprogramowania
i uruchomienia nadrzędnego systemu akwizycji danych obiektowych w Zakładzie Produkcyjnym CIECH
Sarzyna S.A. na potrzeby integracji danych do obliczeń Technicznego Kosztu Wytworzenia (TKW).
1.
PODSTAWA OPRACOWANIA OFERTY
Podstawą opracowania oferty jest zaproszenie do złożenia oferty wraz z przesłanymi
materiałami:




Schemat proponowanej architektury nadrzędnego systemu akwizycji danych obiektowych.
Lista systemów sterowania oraz urządzeń pomiarowych objętych nadrzędnym systemem
akwizycji danych obiektowych.
Specyfikacja nadrzędnego systemu akwizycji danych obiektowych
Wizja lokalna (w zależności od potrzeb Oferenta).
2. SCHEMAT PROPONOWANEJ ARCHITEKTURY NADRZĘDNEGO SYSTEMU AKWIZYCJI
DANYCH OBIEKTOWYCH
. . .
Systemy zewnętrzne
Systemy sterowania, serwery DCS
Urządzenia pomiarowe oraz
koncentratory danych
Liczniki energii elektrycznej, liczniki
energii cieplnej, bramy ModbusTCP
Kanał
komunikacyjny
OPC DA
Kanał
komunikacyjny
ModbusTCP
Serwer Komunikacyjny
Komponent odpowiedzialny za komunikację z systemami
zewnętrznymi oraz urządzeniami pomiarowymi
Serwer Centralny
Komponent odpowiedzialny za archiwizację i przetwarzanie danych
Serwer WWW
Komponent odpowiedzialny za prezentację danych
Nadrzędny System Akwizycji Danych Obiektowych
HTTP
Przeglądarka internetowa
Dostęp do systemu
Urządzenia stacjonarne oraz mobilne
Dyrektor Produkcji
Pracownik
Administrator Systemu
3. LISTA SYSTEMÓW STEROWANIA ORAZ URZĄDZEŃ POMIAROWYCH OBJĘTYCH
NADRZĘDNYM SYSETMEM AKWIZYCJI DANYCH OBIEKTOWYCH

L.p.
Lista systemów sterowania objętych nadrzędnym systemem akwizycji danych:
Nazwa
System sterowania
1
2
3
4
5
6
7
8
9
10
11
Instalacja syntezy epoksydu
Instalacja aminowania glifosatu
Instalacja herbicydów
Budynek 524
Budynek 524a
Instalacja żywic poliestrowych
Budynek PE15 (Energetyka)
MCPA
Poliestrowe żywice nasycone
Gospodarka wodą oraz parą
Powietrze i Azot
ASKOM ASIX
ASKOM ASIX
Wonderware InTouch
Wonderware InTouch
ASKOM ASIX
Wonderware InTouch
GE CIMPLICITY
Honeywell DCS
Wonderware InTouch
Wonderware InTouch
GE iFIX
12
PAW oraz SOWA
Brak danych

L.p.
1
2
Kanały
komunikacyjne
OPC DA
OPC DA
OPC DA
OPC DA
OPC DA
OPC DA
OPC DA
OPC DA
OPC DA
OPC DA
OPC DA
Połączenie
poprzez bramę
ModbusTCP.
Planowana
liczba
sygnałów AI/DI
6850
150
80
150
486
150
216
2252
1000
200
280
350
Lista urządzeń pomiarowych objętych nadrzędnym systemem akwizycji danych:
Nazwa
Liczniki energii cieplnej
Liczniki energii elektrycznej
Kanały komunikacyjne
ModbusTCP
ModbusTCP
Planowana liczba urządzeń
66
100
4.
SPECYFIKACJA NADRZĘDNEGO SYSTEMU AKWIZYCJI DANYCH OBIEKTOWYCH

Możliwość integracji i współpracy z systemami zewnętrznymi z zastosowaniem kanałów
komunikacyjnych: OPC DA/HDA/AE, ModbusTCP, SQL, CSV.
rozbudowana archiwizacja danych:
o źródła danych:
 systemy sterowania i regulacji czasu rzeczywistego, sterowniki swobodnie
programowalne, koncentratory danych oraz przetworniki pomiarowe,
 dane wprowadzane ręcznie,
 bazy danych innych systemów.
o podłączanie nowych punktów pomiarowych online,
o różne cykle archiwizacji (urządzenia pomiarowe są próbkowane z zadaną
częstotliwością, a pomiary zapisywane są w bazie),
o własna przemysłowa baza danych (dane bieżące, wyliczone wskaźniki, historyczne i
prognozowane),
o archiwizacja pełna, przyrostowa, krótko lub długoterminowa,
o import danych z archiwów zewnętrznych (CSV / XLS),
analiza przebiegów awarii oraz ustalanie ich przyczyn,
powiadamianie o stanach alarmowych,
generowanie danych do obliczeń ekonomicznych,
przetwarzanie danych według zadanych algorytmów:
o agregowanie informacji oraz obliczanie wskaźników,
o przetwarzanie danych bieżących, historycznych i prognozowanych,





o




5.
obliczenia automatyczne (w określonych momentach), spontaniczne (po zaistnieniu
zdefiniowanego warunku, wprowadzeniu nowych wartości zmiennych) lub na
żądanie,
o zbiór standardowych funkcji matematycznych charakterystycznych dla procesów
automatyki przemysłowej (dla potrzeb definiowania przez użytkownika własnych
algorytmów obliczeniowych np. wskaźników),
o edycja algorytmów w trybie online (bez konieczności restartu systemu),
eksport danych do zewnętrznych systemów (dowolne bazy danych SQL, formaty otwarte
CSV, HTML, OPC),
możliwość dostępu do danych poprzez archiwalne oraz historyczne schematy synoptyczne
(wizualizacje graficzne),
obsługa przepływu pracy w oparciu o w pełni konfigurowalne interakcyjne dokumenty,
dostęp do danych z poziomu przeglądarki internetowej.
ZAKRES OFERTY
Zakresem oferty objęte powinny być następujące dostawy oraz usługi:







Opracowanie założeń projektowych, bazy danych oraz konfiguracji systemu akwizycji danych
obiektowych.
Instalacja, konfiguracja i uruchomienie nadrzędnego systemu akwizycji danych obiektowych.
Wszystkie dane obiektowe niezbędne do obliczeń TKW mają być archiwizowane w serwerze
danych historycznych oraz mają być dostępne w poprzez przeglądarkę WWW.
Integracja systemu nadrzędnego z systemami wizualizacji i sterowania (pkt. 1.2), w zakresie
odczytu danych bieżących. Komunikacja z systemami wizualizacji i sterowania będzie
realizowana w oparciu o kanał komunikacyjny OPC DA.
Integracja systemu nadrzędnego ze źródłami danych (koncentratory danych) systemu PAW /
SOWA. Komunikacja ze źródłami danych będzie realizowana w oparciu o kanał komunikacyjny
ModbusTCP.
Odwzorowanie masek synoptycznych z systemu PAW / SOWA.
Integracja systemu nadrzędnego z licznikami energii cieplnej (66 szt.). Cześć liczników zostanie
włączona do systemów sterowania (pkt. I.3). Dla pozostałych należy uruchomić komunikację
w oparciu o kanał komunikacyjny ModbusTCP. Szczegółowa lista liczników zostanie
udostępniona na etapie realizacji projektu.
Integracja systemu nadrzędnego z licznikami energii elektrycznej (100 szt.). Cześć liczników
zostanie włączona do systemów sterowania (pkt I.3). Dla pozostałych należy uruchomić
komunikację
w
oparciu







6.
o kanał komunikacyjny ModbusTCP. Szczegółowa lista liczników zostanie udostępniona na
etapie realizacji projektu.
Odwzorowanie w systemie nadrzędnym 6 książek raportowych (raportów mistrzów po jednym
dla każdej instalacji). Odwzorowanie raportów ma na celu wprowadzenie do systemu danych
niezbędnych dla potrzeb obliczeń TKW.
Opracowanie w systemie nadrzędnym 6 raportów Excel (po jednym dla każdej instalacji) dla
potrzeb integracji danych wejściowych do obliczeń TKW.
Udostępnienie możliwości ręcznego wprowadzania wskazań z liczników energii oraz ciepła
które nie zostały podłączone do sieci Ethernet. Szczegółowa lista liczników zostanie
udostępniona na etapie realizacji projektu.
Przeprowadzenie testu FAT sprawdzającego główne funkcje systemu.
Udział w SAT i uruchomieniu systemu.
Przeprowadzenie 2 dni szkoleń dla administratorów oraz użytkowników systemu w siedzibie
Zamawiającego.
Opracowanie dokumentacji powykonawczej w zakresie wdrożonego systemu.
WYŁĄCZENIA Z ZAKRESU OFERTY
Z zakresu oferty wyłączyć należy następujące dostawy i usługi:









7.
Opracowanie projektu elektrycznego.
Opracowanie projektu AKP.
Projekty w branży budowlanej.
Realizacja funkcji bezpieczeństwa.
Wszelkie prace elektryczne i instalacyjne, w szczególności montaż, podłączenie i uruchomienie
czujników i przetworników pomiarowych oraz urządzeń wykonawczych na obiekcie.
Wykonanie i podłączenie wszelkich sieci komunikacyjnych (Ethernet) wymaganych do
poprawnej pracy systemu: połączenie stacji komputerowych ze stacją sterownikową,
połączenie systemu archiwizacji (centralnej serwerowni) ze stacją obsługi.
Wykonanie algorytmów obliczeń Technicznego Kosztu Wytworzenia (TKW).
Wykonanie zmian po stronie systemów sterowania w celu uruchomienia komunikacji poprzez
technologię OPC DA w tym zakup (jeśli konieczny), konfiguracja oraz uruchomienie serwerów
OPC DA.
Instalację i uruchomienie maszyn wirtualnych (wraz z systemami operacyjnymi) niezbędnych
do funkcjonowania nadrzędnego systemu akwizycji danych.
OPIS PROPONOWANEGO ROZWIĄZANIA TECHNICZNEGO
W systemie można wyodrębnić następujące główne obszary:
Serwer Komunikacyjny
Jest to komponent stanowiący interfejs pomiędzy serwerem centralnym, a integrowanymi systemami
zewnętrznymi. Docelowo, jeśli zajdzie potrzeba integracji innych systemów, komponent ten będzie
mógł być doposażony w odpowiedni interfejs komunikacyjny, tak by system mógł automatycznie
zaczytywać dane.
Serwer Centralny
Jest to komponent odpowiedzialny za archiwizację i przetwarzanie danych na potrzeby obsługi
procesów biznesowych wspieranych przez system.
Serwer WWW
Jest to komponent odpowiedzialny za warstwę prezentacji. Użytkownicy łącząc się z serwerem poprzez
przeglądarkę internetową, będą posiadać dostęp do funkcjonalności systemu. Poprzez przeglądarkę
dostępne będą wartości wszystkich obiektowych danych pomiarowych, zapewniony będzie dostęp do
danych historycznych oraz zapewniony będzie dostęp do systemu raportowania (wyświetlanie i
tworzenie raportów).
II.
WYMAGANIA FORMALNE
1.
PODZIAŁ PRAC NA ETAPY.
Cenę oferty należy rozbić na dwa składniki:
1. Licencje na niezbędne oprogramowanie nadrzędnego systemu akwizycji danych
obiektowych.
2. Instalacja, konfiguracja i wdrożenie nadrzędnego systemu akwizycji danych obiektowych
(zgodnie z pkt I.5).
W ofercie należy wyszczególnić prace planowane w ramach wdrożenia nadrzędnego systemu
akwizycji danych obiektowych.
2.
TERMIN WYKONANIA PRAC.
Według harmonogramu zaproponowanego w przedstawionej ofercie.
3.
GWARANCJE.
Okres gwarancji – 12 miesięcy, liczony od daty odbioru końcowego potwierdzonego obustronnie
podpisanym protokołem odbioru i uruchomienia instalacji.
4.
DOSTĘPNOŚĆ PERSONELU TECHNICZNEGO
W ramach oferty w okresie gwarancyjnym przewidzieć należy następujący czas reakcji usunięcia
usterek, wad lub awarii w zakresie sprzętowym, oprogramowania i konfiguracji:
 Przyjmowania zgłoszeń serwisowych oraz udzielanie wsparcia telefonicznego, a także za
pośrednictwem poczty elektronicznej, w dni robocze w godzinach od 8:00 do 16:00.
 Przystąpienia do podjęcia prac w zakresie usunięcia wad, usterek, błędów lub awarii systemu
(problem)
w terminie 1 dnia roboczego od przyjęcia zgłoszenia.
 Rozwiązania problemu krytycznego lub uruchomienie rozwiązania zastępczego (przywrócenia
pracy

5.
w systemie), w terminie do 1 dnia roboczego od momentu przyjęcia zgłoszenia od
Zamawiającego,
Rozwiązania problemów innych niż krytyczne lub zaproponowania rozwiązania zastępczego
(przywrócenia pracy w systemie), w terminie do 4 dni roboczych od momentu przyjęcia
zgłoszenia od Zamawiającego,
WARUNKI HANDLOWE.
Warunki handlowe do uzgodnienia.
6.
WAŻNOŚĆ OFERTY.
Należy skalkulować cenę oferty aby zapewnić jej ważność przez 60 dni.
