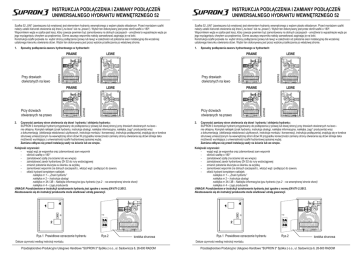

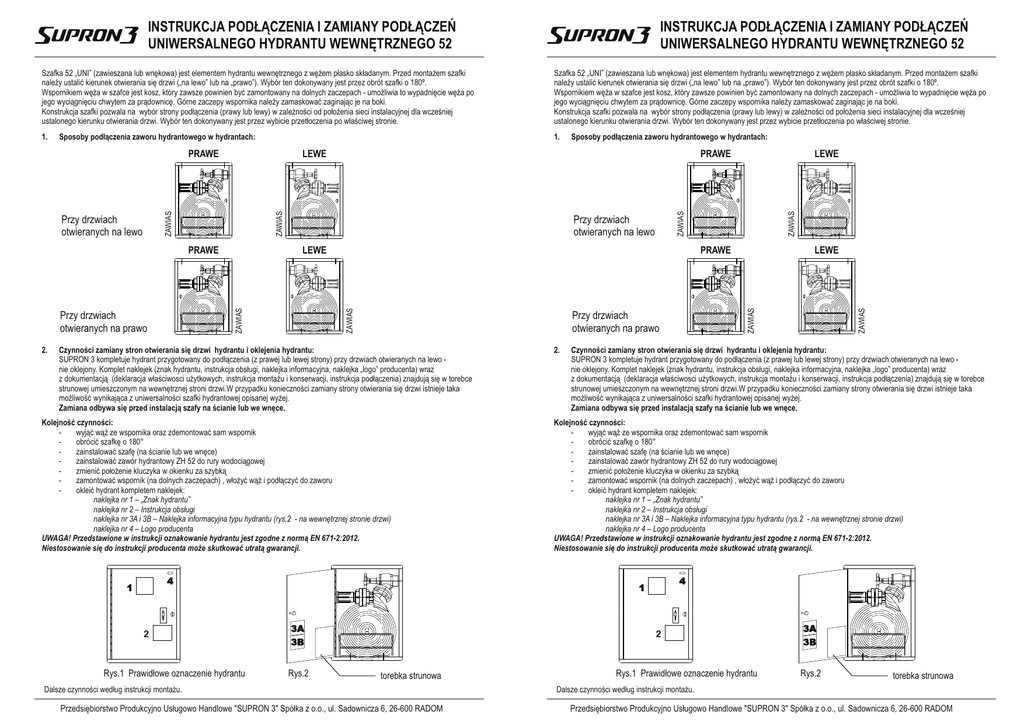

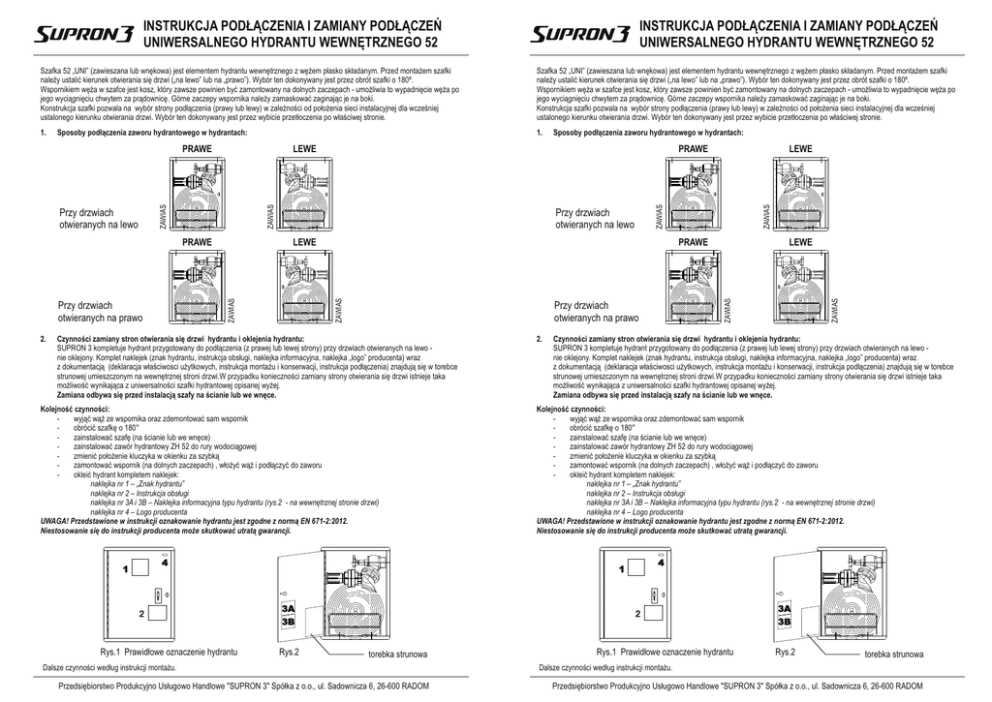

Instrukcja podłączenia i zamiany podłączeń hydrantu 52

INSTRUKCJA PODŁĄCZENIA I ZAMIANY PODŁĄCZEŃ
UNIWERSALNEGO HYDRANTU WEWNĘTRZNEGO 52
INSTRUKCJA PODŁĄCZENIA I ZAMIANY PODŁĄCZEŃ
UNIWERSALNEGO HYDRANTU WEWNĘTRZNEGO 52
Szafka 52 „UNI” (zawieszana lub wnękowa) jest elementem hydrantu wewnętrznego z wężem płasko składanym. Przed montażem szafki
należy ustalić kierunek otwierania się drzwi („na lewo” lub na „prawo”). Wybór ten dokonywany jest przez obrót szafki o 180º.
Wspornikiem węża w szafce jest kosz, który zawsze powinien być zamontowany na dolnych zaczepach - umożliwia to wypadnięcie węża po
jego wyciągnięciu chwytem za prądownicę. Górne zaczepy wspornika należy zamaskować zaginając je na boki.
Konstrukcja szafki pozwala na wybór strony podłączenia (prawy lub lewy) w zależności od położenia sieci instalacyjnej dla wcześniej
ustalonego kierunku otwierania drzwi. Wybór ten dokonywany jest przez wybicie przetłoczenia po właściwej stronie.
Szafka 52 „UNI” (zawieszana lub wnękowa) jest elementem hydrantu wewnętrznego z wężem płasko składanym. Przed montażem szafki
należy ustalić kierunek otwierania się drzwi („na lewo” lub na „prawo”). Wybór ten dokonywany jest przez obrót szafki o 180º.
Wspornikiem węża w szafce jest kosz, który zawsze powinien być zamontowany na dolnych zaczepach - umożliwia to wypadnięcie węża po
jego wyciągnięciu chwytem za prądownicę. Górne zaczepy wspornika należy zamaskować zaginając je na boki.
Konstrukcja szafki pozwala na wybór strony podłączenia (prawy lub lewy) w zależności od położenia sieci instalacyjnej dla wcześniej
ustalonego kierunku otwierania drzwi. Wybór ten dokonywany jest przez wybicie przetłoczenia po właściwej stronie.
1.
1.
Przy drzwiach
otwieranych na prawo
Kolejność czynności:
wyjąć wąż ze wspornika oraz zdemontować sam wspornik
obrócić szafkę o 180°
zainstalować szafę (na ścianie lub we wnęce)
zainstalować zawór hydrantowy ZH 52 do rury wodociągowej
zmienić położenie kluczyka w okienku za szybką
zamontować wspornik (na dolnych zaczepach) , włożyć wąż i podłączyć do zaworu
okleić hydrant kompletem naklejek:
naklejka nr 1 – „Znak hydrantu”
naklejka nr 2 – Instrukcja obsługi
naklejka nr 3A i 3B – Naklejka informacyjna typu hydrantu (rys.2 - na wewnętrznej stronie drzwi)
naklejka nr 4 – Logo producenta
UWAGA! Przedstawione w instrukcji oznakowanie hydrantu jest zgodne z normą EN 671-2:2012.
Niestosowanie się do instrukcji producenta może skutkować utratą gwarancji.
4
2
Rys.1 Prawidłowe oznaczenie hydrantu
2.
3A
3B
LEWE
Czynności zamiany stron otwierania się drzwi hydrantu i oklejenia hydrantu:
SUPRON 3 kompletuje hydrant przygotowany do podłączenia (z prawej lub lewej strony) przy drzwiach otwieranych na lewo nie oklejony. Komplet naklejek (znak hydrantu, instrukcja obsługi, naklejka informacyjna, naklejka „logo” producenta) wraz
z dokumentacją (deklaracja właściwosci użytkowych, instrukcja montażu i konserwacji, instrukcja podłączenia) znajdują się w torebce
strunowej umieszczonym na wewnętrznej stroni drzwi.W przypadku konieczności zamiany strony otwierania się drzwi istnieje taka
możliwość wynikająca z uniwersalności szafki hydrantowej opisanej wyżej.
Zamiana odbywa się przed instalacją szafy na ścianie lub we wnęce.
Kolejność czynności:
wyjąć wąż ze wspornika oraz zdemontować sam wspornik
obrócić szafkę o 180°
zainstalować szafę (na ścianie lub we wnęce)
zainstalować zawór hydrantowy ZH 52 do rury wodociągowej
zmienić położenie kluczyka w okienku za szybką
zamontować wspornik (na dolnych zaczepach) , włożyć wąż i podłączyć do zaworu
okleić hydrant kompletem naklejek:
naklejka nr 1 – „Znak hydrantu”
naklejka nr 2 – Instrukcja obsługi
naklejka nr 3A i 3B – Naklejka informacyjna typu hydrantu (rys.2 - na wewnętrznej stronie drzwi)
naklejka nr 4 – Logo producenta
UWAGA! Przedstawione w instrukcji oznakowanie hydrantu jest zgodne z normą EN 671-2:2012.
Niestosowanie się do instrukcji producenta może skutkować utratą gwarancji.
4
1
Rys.2
ZAWIAS
ZAWIAS
PRAWE
Czynności zamiany stron otwierania się drzwi hydrantu i oklejenia hydrantu:
SUPRON 3 kompletuje hydrant przygotowany do podłączenia (z prawej lub lewej strony) przy drzwiach otwieranych na lewo nie oklejony. Komplet naklejek (znak hydrantu, instrukcja obsługi, naklejka informacyjna, naklejka „logo” producenta) wraz
z dokumentacją (deklaracja właściwosci użytkowych, instrukcja montażu i konserwacji, instrukcja podłączenia) znajdują się w torebce
strunowej umieszczonym na wewnętrznej stroni drzwi.W przypadku konieczności zamiany strony otwierania się drzwi istnieje taka
możliwość wynikająca z uniwersalności szafki hydrantowej opisanej wyżej.
Zamiana odbywa się przed instalacją szafy na ścianie lub we wnęce.
1
LEWE
ZAWIAS
Przy drzwiach
otwieranych na prawo
2.
LEWE
ZAWIAS
PRAWE
Przy drzwiach
otwieranych na lewo
ZAWIAS
Przy drzwiach
otwieranych na lewo
PRAWE
ZAWIAS
LEWE
ZAWIAS
PRAWE
Sposoby podłączenia zaworu hydrantowego w hydrantach:
2
torebka strunowa
Dalsze czynności według instrukcji montażu.
Przedsiębiorstwo Produkcyjno Usługowo Handlowe "SUPRON 3" Spółka z o.o., ul. Sadownicza 6, 26-600 RADOM
ZAWIAS
Sposoby podłączenia zaworu hydrantowego w hydrantach:
Rys.1 Prawidłowe oznaczenie hydrantu
3A
3B
Rys.2
torebka strunowa
Dalsze czynności według instrukcji montażu.
Przedsiębiorstwo Produkcyjno Usługowo Handlowe "SUPRON 3" Spółka z o.o., ul. Sadownicza 6, 26-600 RADOM
