Instrukcja podłączenia i zamiany podłączeń hydrantu 52

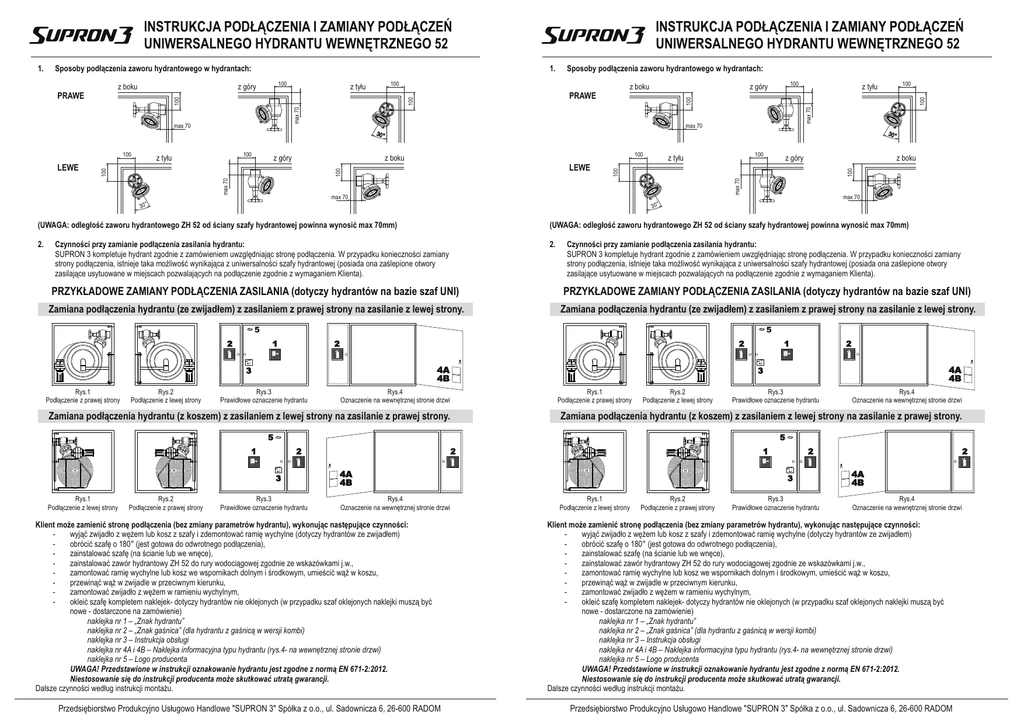

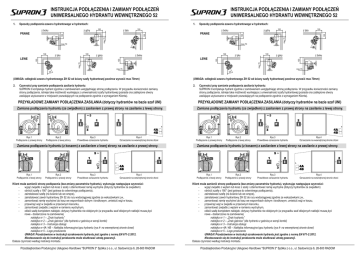

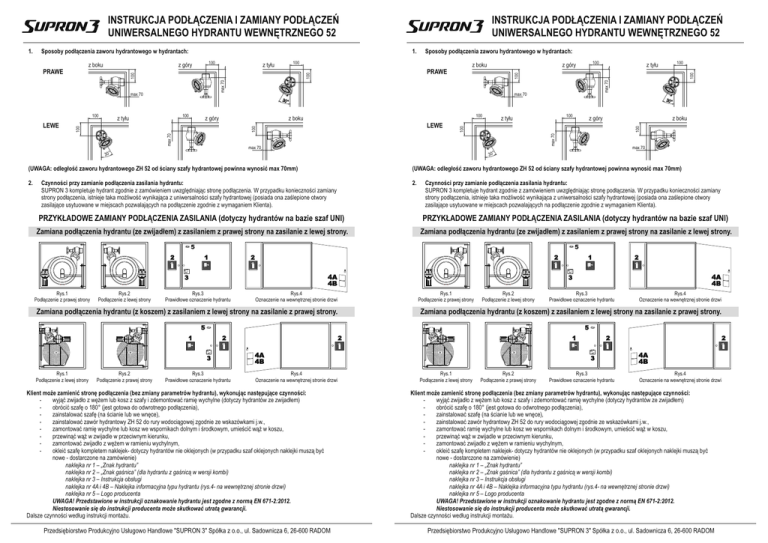

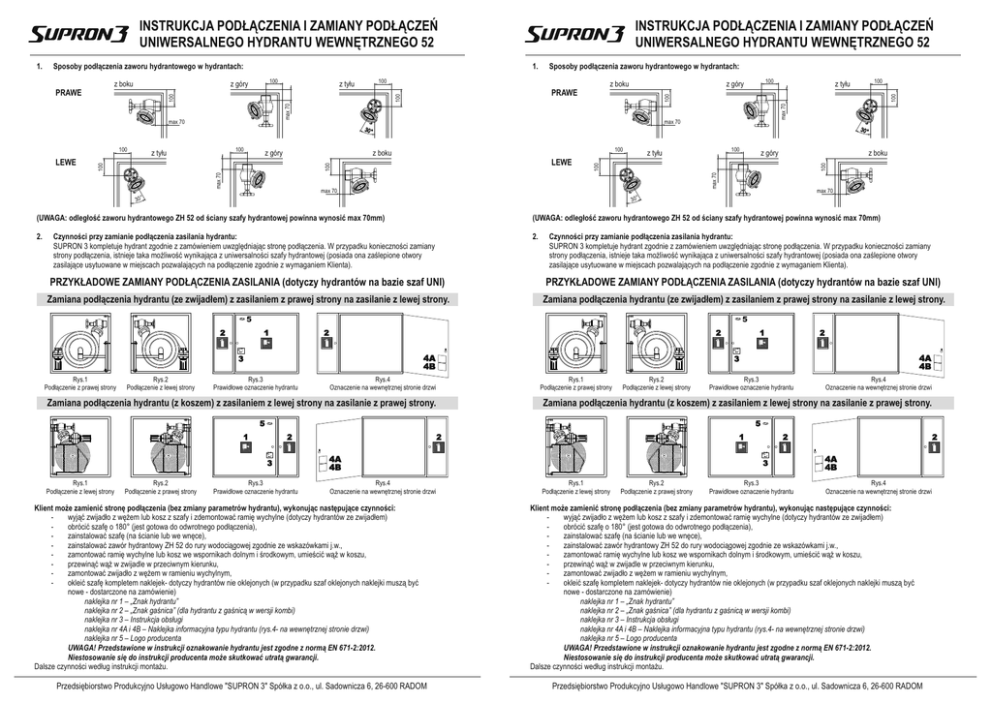

INSTRUKCJA PODŁĄCZENIA I ZAMIANY PODŁĄCZEŃ
UNIWERSALNEGO HYDRANTU WEWNĘTRZNEGO 52
Sposoby podłączenia zaworu hydrantowego w hydrantach:
z boku
max 70
max 70
100
z góry
PRAWE
100
100
z tyłu
max 70
30°
100
z boku
LEWE
100
z tyłu
z boku
z góry
max 70
max 70
100
100
z góry
100
100
z tyłu
30°
100
100
LEWE
100
z tyłu
100
z góry
PRAWE
Sposoby podłączenia zaworu hydrantowego w hydrantach:
100
max 70
z boku
1.
100
100
1.
INSTRUKCJA PODŁĄCZENIA I ZAMIANY PODŁĄCZEŃ
UNIWERSALNEGO HYDRANTU WEWNĘTRZNEGO 52
max 70
30°
max 70
30°
(UWAGA: odległość zaworu hydrantowego ZH 52 od ściany szafy hydrantowej powinna wynosić max 70mm)
(UWAGA: odległość zaworu hydrantowego ZH 52 od ściany szafy hydrantowej powinna wynosić max 70mm)
2.
2.
Czynności przy zamianie podłączenia zasilania hydrantu:
SUPRON 3 kompletuje hydrant zgodnie z zamówieniem uwzględniając stronę podłączenia. W przypadku konieczności zamiany
strony podłączenia, istnieje taka możliwość wynikająca z uniwersalności szafy hydrantowej (posiada ona zaślepione otwory
zasilające usytuowane w miejscach pozwalających na podłączenie zgodnie z wymaganiem Klienta).
Czynności przy zamianie podłączenia zasilania hydrantu:
SUPRON 3 kompletuje hydrant zgodnie z zamówieniem uwzględniając stronę podłączenia. W przypadku konieczności zamiany
strony podłączenia, istnieje taka możliwość wynikająca z uniwersalności szafy hydrantowej (posiada ona zaślepione otwory
zasilające usytuowane w miejscach pozwalających na podłączenie zgodnie z wymaganiem Klienta).
PRZYKŁADOWE ZAMIANY PODŁĄCZENIA ZASILANIA (dotyczy hydrantów na bazie szaf UNI)
PRZYKŁADOWE ZAMIANY PODŁĄCZENIA ZASILANIA (dotyczy hydrantów na bazie szaf UNI)
Zamiana podłączenia hydrantu (ze zwijadłem) z zasilaniem z prawej strony na zasilanie z lewej strony.
Zamiana podłączenia hydrantu (ze zwijadłem) z zasilaniem z prawej strony na zasilanie z lewej strony.
5
2
5
1
2
2
4A
4B
3
Rys.1
Podłączenie z prawej strony
Rys.2
Podłączenie z lewej strony
Rys.3
Prawidłowe oznaczenie hydrantu
1
Rys.1
Podłączenie z prawej strony
Rys.4
Oznaczenie na wewnętrznej stronie drzwi
Rys.2
Podłączenie z lewej strony
Rys.3
Prawidłowe oznaczenie hydrantu
Rys.4
Oznaczenie na wewnętrznej stronie drzwi
Zamiana podłączenia hydrantu (z koszem) z zasilaniem z lewej strony na zasilanie z prawej strony.
5
5
1
2
3
Rys.2
Podłączenie z prawej strony
4A
4B
3
Zamiana podłączenia hydrantu (z koszem) z zasilaniem z lewej strony na zasilanie z prawej strony.
Rys.1
Podłączenie z lewej strony
2
Rys.3
Prawidłowe oznaczenie hydrantu
2
1
4A
4B
Rys.4
Oznaczenie na wewnętrznej stronie drzwi
Klient może zamienić stronę podłączenia (bez zmiany parametrów hydrantu), wykonując następujące czynności:
wyjąć zwijadło z wężem lub kosz z szafy i zdemontować ramię wychylne (dotyczy hydrantów ze zwijadłem)
obrócić szafę o 180° (jest gotowa do odwrotnego podłączenia),
zainstalować szafę (na ścianie lub we wnęce),
zainstalować zawór hydrantowy ZH 52 do rury wodociągowej zgodnie ze wskazówkami j.w.,
zamontować ramię wychylne lub kosz we wspornikach dolnym i środkowym, umieścić wąż w koszu,
przewinąć wąż w zwijadle w przeciwnym kierunku,
zamontować zwijadło z wężem w ramieniu wychylnym,
okleić szafę kompletem naklejek- dotyczy hydrantów nie oklejonych (w przypadku szaf oklejonych naklejki muszą być
nowe - dostarczone na zamówienie)
naklejka nr 1 – „Znak hydrantu”
naklejka nr 2 – „Znak gaśnica” (dla hydrantu z gaśnicą w wersji kombi)
naklejka nr 3 – Instrukcja obsługi
naklejka nr 4A i 4B – Naklejka informacyjna typu hydrantu (rys.4- na wewnętrznej stronie drzwi)
naklejka nr 5 – Logo producenta
UWAGA! Przedstawione w instrukcji oznakowanie hydrantu jest zgodne z normą EN 671-2:2012.
Niestosowanie się do instrukcji producenta może skutkować utratą gwarancji.
Dalsze czynności według instrukcji montażu.
Przedsiębiorstwo Produkcyjno Usługowo Handlowe "SUPRON 3" Spółka z o.o., ul. Sadownicza 6, 26-600 RADOM
2
3
Rys.1
Podłączenie z lewej strony
Rys.2
Podłączenie z prawej strony
Rys.3
Prawidłowe oznaczenie hydrantu
2
4A
4B
Rys.4
Oznaczenie na wewnętrznej stronie drzwi
Klient może zamienić stronę podłączenia (bez zmiany parametrów hydrantu), wykonując następujące czynności:
wyjąć zwijadło z wężem lub kosz z szafy i zdemontować ramię wychylne (dotyczy hydrantów ze zwijadłem)
obrócić szafę o 180° (jest gotowa do odwrotnego podłączenia),
zainstalować szafę (na ścianie lub we wnęce),
zainstalować zawór hydrantowy ZH 52 do rury wodociągowej zgodnie ze wskazówkami j.w.,
zamontować ramię wychylne lub kosz we wspornikach dolnym i środkowym, umieścić wąż w koszu,
przewinąć wąż w zwijadle w przeciwnym kierunku,
zamontować zwijadło z wężem w ramieniu wychylnym,
okleić szafę kompletem naklejek- dotyczy hydrantów nie oklejonych (w przypadku szaf oklejonych naklejki muszą być
nowe - dostarczone na zamówienie)
naklejka nr 1 – „Znak hydrantu”
naklejka nr 2 – „Znak gaśnica” (dla hydrantu z gaśnicą w wersji kombi)
naklejka nr 3 – Instrukcja obsługi
naklejka nr 4A i 4B – Naklejka informacyjna typu hydrantu (rys.4- na wewnętrznej stronie drzwi)
naklejka nr 5 – Logo producenta
UWAGA! Przedstawione w instrukcji oznakowanie hydrantu jest zgodne z normą EN 671-2:2012.
Niestosowanie się do instrukcji producenta może skutkować utratą gwarancji.
Dalsze czynności według instrukcji montażu.
Przedsiębiorstwo Produkcyjno Usługowo Handlowe "SUPRON 3" Spółka z o.o., ul. Sadownicza 6, 26-600 RADOM
