Ceramiczne pokrycia dachowe

Ćwiczenie E: Badania normowe pokryć dachowych

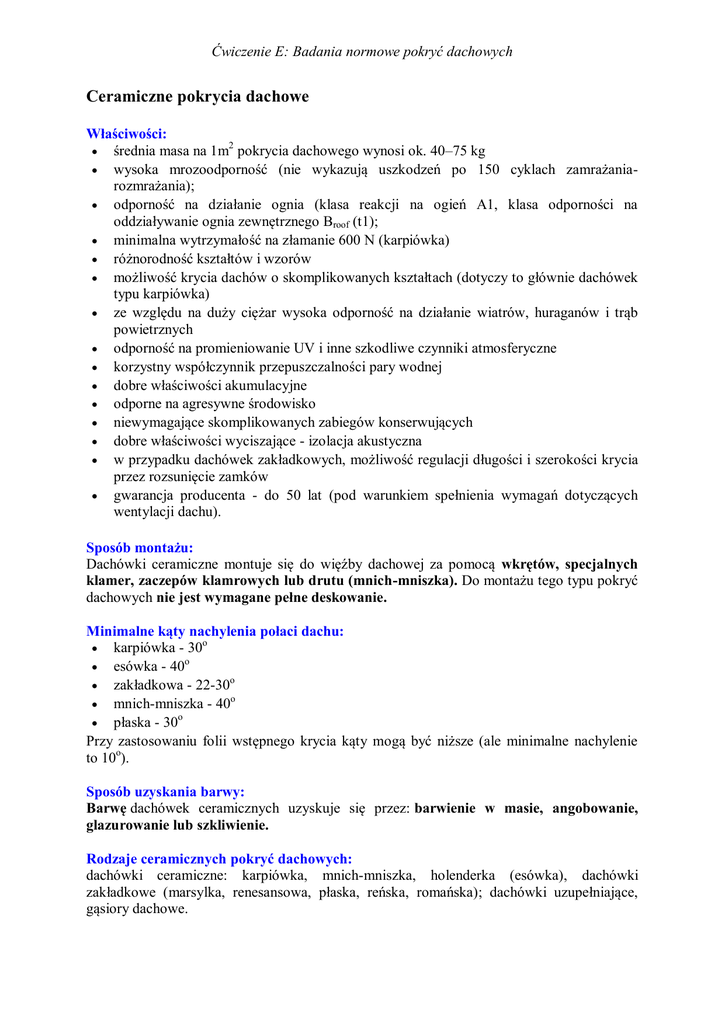

Ceramiczne pokrycia dachowe
Właściwości:
2
 średnia masa na 1m pokrycia dachowego wynosi ok. 40–75 kg
 wysoka mrozoodporność (nie wykazują uszkodzeń po 150 cyklach zamrażaniarozmrażania);
 odporność na działanie ognia (klasa reakcji na ogień A1, klasa odporności na
oddziaływanie ognia zewnętrznego Broof (t1);
 minimalna wytrzymałość na złamanie 600 N (karpiówka)
 różnorodność kształtów i wzorów
 możliwość krycia dachów o skomplikowanych kształtach (dotyczy to głównie dachówek
typu karpiówka)
 ze względu na duży ciężar wysoka odporność na działanie wiatrów, huraganów i trąb
powietrznych
 odporność na promieniowanie UV i inne szkodliwe czynniki atmosferyczne
 korzystny współczynnik przepuszczalności pary wodnej
 dobre właściwości akumulacyjne
 odporne na agresywne środowisko
 niewymagające skomplikowanych zabiegów konserwujących
 dobre właściwości wyciszające - izolacja akustyczna
 w przypadku dachówek zakładkowych, możliwość regulacji długości i szerokości krycia
przez rozsunięcie zamków
 gwarancja producenta - do 50 lat (pod warunkiem spełnienia wymagań dotyczących
wentylacji dachu).
Sposób montażu:
Dachówki ceramiczne montuje się do więźby dachowej za pomocą wkrętów, specjalnych
klamer, zaczepów klamrowych lub drutu (mnich-mniszka). Do montażu tego typu pokryć
dachowych nie jest wymagane pełne deskowanie.
Minimalne kąty nachylenia połaci dachu:
o
 karpiówka - 30
o
 esówka - 40
o
 zakładkowa - 22-30
o
 mnich-mniszka - 40
o
 płaska - 30
Przy zastosowaniu folii wstępnego krycia kąty mogą być niższe (ale minimalne nachylenie
to 10o).
Sposób uzyskania barwy:
Barwę dachówek ceramicznych uzyskuje się przez: barwienie w masie, angobowanie,
glazurowanie lub szkliwienie.
Rodzaje ceramicznych pokryć dachowych:
dachówki ceramiczne: karpiówka, mnich-mniszka, holenderka (esówka), dachówki
zakładkowe (marsylka, renesansowa, płaska, reńska, romańska); dachówki uzupełniające,
gąsiory dachowe.
Ćwiczenie E: Badania normowe pokryć dachowych
Zgodnie z normą PN-EN 1304:2013 "Dachówki i kształtki dachowe ceramiczne.
Definicje i specyfikacja wyrobów" dla dachówek ceramicznych obowiązkowe jest
przeprowadzenie następujących badań:
Określenie właściwości geometrycznych dachówek ceramicznych zgodnie z normą
PN-EN 1024:2012:
- wymiarów zgodnie z normą PN-EN 1024:2012 "Dachówki ceramiczne - Określanie
właściwości geometrycznych"
- prostoliniowości zgodnie z normą PN-EN 1024:2012 "Dachówki ceramiczne Określanie właściwości geometrycznych"
- wichrowatości zgodnie z normą PN-EN 1024:2012 "Dachówki ceramiczne - Określanie
właściwości geometrycznych"
- długości i szerokości krycia zgodnie z normą PN-EN 1024:2012 "Dachówki ceramiczne Określanie właściwości geometrycznych"
 Oznaczanie nośności na zginanie zgodnie z normą PN-EN 538:1999 "Dachówki
ceramiczne - Badanie nośności na zginanie"
 Oznaczanie przesiąkliwości zginanie zgodnie z normą PN-EN 539-1:2007 "Dachówki
ceramiczne - Oznaczanie właściwości fizycznych - Część 1: Badanie przesiąkliwości"
 Oznaczanie mrozoodporności zgodnie z normą PN-EN 539-2:2013 "Dachówki
ceramiczne - Oznaczanie właściwości fizycznych - Część 2: Badanie mrozoodporności"

Procedury badawcze zostały dokładnie opisane w podręczniku: Brylska E., Murzyn P.,
Stolecki J., Ceramiczne materiały budowlane. Metody badań surowców i wyrobów,
Wydawnictwa AGH, Kraków 2014, Rozdział 5.3.
MATERIAŁ Z PODRĘCZNIKA OBOWIĄZUJE NA ZAJĘCIACH!!!
