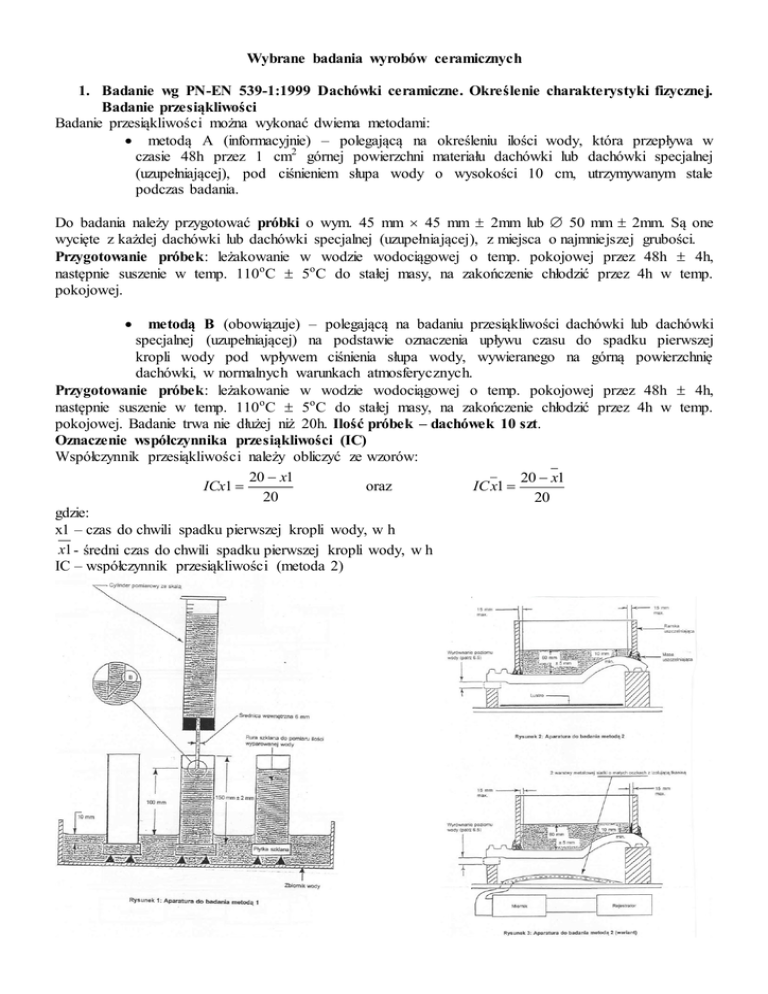

Wybrane badania wyrobów ceramicznych

Wybrane badania wyrobów ceramicznych
1. Badanie wg PN-EN 539-1:1999 Dachówki ceramiczne. Określenie charakterystyki fizycznej.
Badanie przesiąkliwości
Badanie przesiąkliwości można wykonać dwiema metodami:
 metodą A (informacyjnie) – polegającą na określeniu ilości wody, która przepływa w
czasie 48h przez 1 cm2 górnej powierzchni materiału dachówki lub dachówki specjalnej
(uzupełniającej), pod ciśnieniem słupa wody o wysokości 10 cm, utrzymywanym stale
podczas badania.
Do badania należy przygotować próbki o wym. 45 mm  45 mm  2mm lub  50 mm  2mm. Są one
wycięte z każdej dachówki lub dachówki specjalnej (uzupełniającej), z miejsca o najmniejszej grubości.
Przygotowanie próbek: leżakowanie w wodzie wodociągowej o temp. pokojowej przez 48h  4h,
następnie suszenie w temp. 110o C  5o C do stałej masy, na zakończenie chłodzić przez 4h w temp.
pokojowej.

metodą B (obowiązuje) – polegającą na badaniu przesiąkliwości dachówki lub dachówki
specjalnej (uzupełniającej) na podstawie oznaczenia upływu czasu do spadku pierwszej
kropli wody pod wpływem ciśnienia słupa wody, wywieranego na górną powierzchnię
dachówki, w normalnych warunkach atmosferycznych.
Przygotowanie próbek: leżakowanie w wodzie wodociągowej o temp. pokojowej przez 48h  4h,
następnie suszenie w temp. 110o C  5o C do stałej masy, na zakończenie chłodzić przez 4h w temp.
pokojowej. Badanie trwa nie dłużej niż 20h. Ilość próbek – dachówek 10 szt.
Oznaczenie współczynnika przesiąkliwości (IC)
Współczynnik przesiąkliwości należy obliczyć ze wzorów:
20  x1
20  x1
oraz
ICx1 
IC x1 
20
20
gdzie:
x1 – czas do chwili spadku pierwszej kropli wody, w h
x1 - średni czas do chwili spadku pierwszej kropli wody, w h
IC – współczynnik przesiąkliwości (metoda 2)
Przebieg procesu badania przesiąkliwości dachówek ceramicznych karpiówek
wg PN-EN 539-1:1999 - metoda B
Fot. 1. Dachówki ceramiczne karpiówki w trakcie badania przesiąkliwości – w ramkach szczelnie umocowanych na min. 50%
powierzchni licowej znajduje się woda o wysokości 605 mm (fot. T. Rucińska)
Fot. 2. Dachówki ceramiczne karpiówki po badaniu przesiąkliwości – po 20 godzinach badania spodnia powierzchnia
dachówek jest sucha (fot. T. Rucińska)
Fot. 3. Dachówki ceramiczne karpiówki po badaniu przesiąkliwości – po 20 godzinach badania spodnia powierzchnia
dachówek jest sucha (fot. T. Rucińska)
2. Badanie wg PN-EN 538:1999 Dachówki ceramiczne. Badanie nośności na zginanie
Zasada badania - określenie nośności na zginanie wyrobu podpartego na dwóch prostych podporach, pod
działaniem obciążenia przyłożonego centralnie.
Ilość próbek – 10 szt. (całych dachówek w stanie powietrzno-suchym), jeżeli są zawilgocone
należy je przed badaniem wysuszyć w warunkach laboratoryjnych w temp. 10 – 40o C i wilgotności
względnej poniżej 90%. Szybkość obciążania 0,05 kN/s
Przebieg procesu badania nośności na zginanie dachówek ceramicznych karpiówek
wg PN-EN 538:1999.
Fot. 4. Dachówki ceramiczne karpiówki w trakcie obciążania (fot. T. Rucińska)
Fot. 5. Dachówki ceramiczne karpiówki po badaniu nośności na zginanie – moment zniszczenia (fot. T. Rucińska)
Fot. 6. Dachówki ceramiczne karpiówki po badaniu nośności na zginanie – moment zniszczenia (fot. T. Rucińska)
