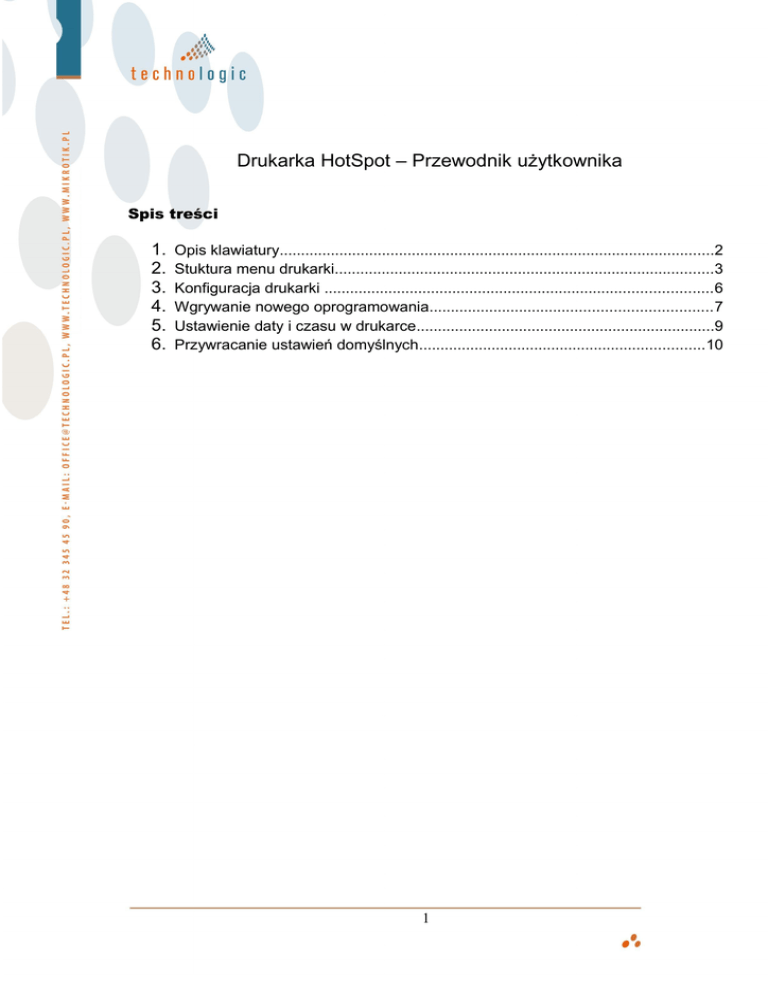

Drukarka HotSpot – Przewodnik użytkownika

Drukarka HotSpot – Przewodnik użytkownika
Spis treści
1.
2.
3.
4.
5.
6.
Opis klawiatury......................................................................................................2
Stuktura menu drukarki.........................................................................................3
Konfiguracja drukarki ...........................................................................................6
Wgrywanie nowego oprogramowania..................................................................7
Ustawienie daty i czasu w drukarce......................................................................9
Przywracanie ustawień domyślnych...................................................................10
1
1. Opis klawiatury
1. Włacznik / wyłacznik drukarki
2. Nawigacja po menu (góra/dół)
3. Wysunięcie papieru
4. Wyświetlenie menu głównego drukarki
5. Zmiana wielkości liter
Pozwala na zmianę wielkości litr z duzych na małe i odwrotnie poczas wpisywania tekstu.
6. Przejście do kolejnego znaku alfanumerycznego
Pozwala na przejście do kolejnego znaku wymienionego na klawiszach alfanumerycznych.
Przykładowo chcąc wpisać literę „s” należy nacisnąć klawisz 7 a następnie trzy razy klawisz
„ALPHA”.
2
7. Zatwierdzenie ustawień lub wybór opcji
Przy wyświetlonych taryfach jego naciśnięcie spowoduje wygenerowanie nowego biletu.
Podczas konfiguracji pozwala na wybór elementów menu oraz zatwierdzanie wprowadzonych
ustawień.
8. Kasuje wprowadzony tekst
9. Wyjście z menu lub anulowanie wprowadzonych zmian
10. Klawisze alfanumeryczne
2. Struktura menu drukarki
1. AP config
Konfiguracja sieci bezprzewodowej z którą drukarka będzie pracowała.
1A. Scan
Właczenie wyszukiwania dostępnych sieci bezprzewodowych. W tym miejscu można wybrać sieć
bezprzewodową w której drukarka będzie pracowała.
1B. SSID
Ręczne wpisanie nazwy sieci bezprzewodowej z którą drukarka powinna się połączyć.
1C. Security
Jeśli jest wymagane szyfrowanie połaczenia sieciowego to w tym miejscu można wybrać jego
rodzaj i dokonać odpowiedniej konfiguracji.
2. IP Config
Konfiguracja adresu IP drukarki.
2A. DHCP
Drukarka standardowo jest ustawiona na pobieranie adresu IP z serwera DHCP. Aby ręcznie
dokonać konfiguracji adresu IP należy w tym miejscu nacisnąć przycisk „ENTER” a nastęnie
postępować zgodnie z punktami 2.B – 2. F.
2B. IP
Adres IP dla drukarki.
3
2C. MASK
Maska podsieci.
2D. GWAY
Adres bramy
2E. DNS1
Adres podstawowego serwera DNS
2F. DNS2
Adres zapasowego serwera DNS
3. MT Config
Konfiguracja dostępu do routera MikroTik
3A. MT IP
Adres IP routera MikroTik
3B. User
Login do routera MikroTik (Drukarka musi logować się do routera Mikrotik jako użytkownik
„admin”)
3C. Password
Hasło do routera MikroTik
3D. Test
Test połaczenia z routerem MikroTik
3E. Remove OLD tickets
Usuwanie wykorzystanych już kont dostępu do systemu HotSpot. Usuwane są konta do których
nikt się nie logował w ostatnich 3 miesiącach.
4
4. Tariff Config
Konfiguracja taryf przydzielanych dla użytkowników HOTSPOT.
4A. Patterns
Ustalenie nazwy loginu do dostępu do sieci hotspot.
- „User:” - słowo dla nazwy użytkownika dla sieci hotspot
4B. Fetch Tariff
Pobranie taryf z systemu MikroTik
4C. Change order
Zmiana kolejności wyświetlania taryf na ekranie drukarki.
Aby zmienić kolejność wyświetlania taryf należy wybrać taryfę za pomocą przycisków nawigacji
(2), następnie wcisnąć klawisz funkcyjny (5) i przyciskami nawigacji (2) przenieść zaznaczoną
taryfę na wymaganą pozycję. Po tych czynnościach ponownie nacisnąć przycisk funkcyjny (5) i
powtórzyć powyższe czynności dla kolejnej taryfy. Aby zatwierdzic zmiany należy wybrać
przycisk enter (7), a po wyświetleniu pytania o zapisanie zmian ponownie nacisnąć przycisk
enter (7).
5. Custom config
Konfiguracja ustawień użytkownika takich jak logo, nagłowek, stopka drukowanych na biletach
oraz ustawienie hasła dostępu do menu drukarki.
Logo, to plik graficzny zapisany jako monochromatyczny plik BMP o zalecanej rozdzielczości
maksymalnej 384 x 192 pixele. Pliki nagłowka i stopki to pliki tekstowe. Pliki te są pobierane z
serwera FTP.
5A. FTP IP
Adres IP serwera FTP.
5B. User
Login do serwera FTP.
5C. Password
Hasło do serwera FTP.
5
5D. Charset
Wybór tabeli znaków dla plików tekstowych nagłowka i stopki drukowanych na bilecie.
5E. Download file
Wybór elementu który ma być drukowany na bilecie (logo/nagłowek/stopka) po czym podanie
nazwy odpowiedniego pliku umieszczonego na serwerze FTP i jego zapisanie w pamięci
drukarki.
5F. Show file
Wyświetlenie pobranego pliku dla loga, nagłowka lub stopki.
5G. Delete file
Usunięcie pliku loga, nagłowka lub stopki.
5I. Menu PIN
Ustawienie hasła dostępu (tlko cyfry) do menu drukarki.
3. Konfiguracja drukarki
W celu przygotowania drukarki do pracy należy odpowiednio skonfigurować
system Mikrotik a następnie wykonać konfigurację drukarki.
Konfiguracja systemu Mikrotik:
1.
2.
3.
4.
Uruchomić narzędzie User Manager w systemie MikroTik.
Uruchomienie usługi HotSpot
Właczenie usługi API: IP → Services → API
Jeśli drukarka łączy się z systemem Mikrotik przez tę samą kartę
bezprzewodową, na której jest uruchomiona usługa HotSpot to należy
dopiać jej MAC adres w: IP → HotSpot → IP Bindings aby umożliwić
komunikację bez autoryzacji w systemie HotSpot.
UWAGA: Drukarka działa tylko w trybie 802.11b.
6
Konfiguracja drukarki:
1. Nacisnąć przycisk MENU (4) aby wejść do ustawień drukarki
2. W AP CONFIG ustawić nazwę punktu dostępowego z którym drukarka ma
się połączyć
3. W IP CONFIG skonfigurować adres IP lub pozostawić domyślne jego
ptrzydzielenie z serwera DHCP
4. W MT CONFIG wprowadzić adres IP, login i hasło dostępu do systemu
MikroTik, na którym jest zainstalowany User Manager
5. W TARIFF CONFIG pobrać taryfy z systemu MikroTik dla klientów
HotSpota
Skonfigurować w USER MANAGER taryfy (profile), na podstawie których będą
generowne nowe konta.
W punkcie PATTERNS ustawić:
- nazwę użytkownika jaki będzie tworzony dla sieci hotspot
przykład: User name: klient
Stworzone konto użytkownika to: klient8948
W punkcie FETCH TARIFF drukarka pobiera z systemu User Manager nazwy
taryf, które będą wyświetlone w menu głównym.
Po tych czynnościach drukarka jest gotowa do pracy.
4. Wgrywanie nowego oprogramowania
W celu wgrania nowego oprogramowania należy wykonać następujące czynności:
1. Podłączyć drukarkę do komputera za pomocą kabla RS (kabel ten jest na
wyposażeniu drukarki)
2. Uruchomić drukarkę po czym kilkakrotnie nacisnąć przycisk MENU (4) w
celu uruchomienia menu diagnostycznego.
3. Uruchomić w komputerze program InitTool (program można pobrać ze
strony www.hotspot-printer.com)
4. W programie ustawić właściwy numer portu COM i jego prędkość na
115200 (jak na ilustracji poniżej):
7
5. Nacisnąć przycisk Refresh aby ustawić model drukarki z unknown na
NEW8110 (jak na ilustracji powyżej)
6. Zaznaczyć pole APP i wybrać plik z nowym oprogramowaniem dla drukarki
a następnie nacisnąc przycisk Download
Przy prawidłowym przebiegu powyższej operacji w programie InitTool ( w dole
okna programu ) pojawi się napis Download Successfully a na ekranie drukarki
pojawi się informacja Send Appinfo,OK co jest pokazane na poniższej ilustracji.
8
7. Nacisnąć przycisk Cancel (10) aby wyjść z menu diagnostycznego
i uruchomić nowe oprogramowanie
5. Ustawienie daty i czasu w drukarce
Aby ustawić datę i czas należy wykonać następujące czynności:
1. Uruchomić drukarkę po czym kilkakrotnie nacisnąć przycisk MENU (4) w
celu uruchomienia menu diagnostycznego.
2. Nacisnąć prawy przycisk nawigacji (2)
3. Z widocznego menu wybrać 4-Set Time
4. Używająć tylko klawiatury numerycznej wpisać aktualną datę i czas w
następującym formacie:
9
RRMMDDHHMMSS
Po dwie cyfry dla:
•
RR – rok
•
MM – miesiąc
•
DD – dzień
•
HH – godzina
•
MM – minuta
•
SS - sekunda
5. Nacisnąć enter (7) aby zatwierdzić ustawienia
6. Nacisnąć przycisk Cancel (10) aby wyjść z menu diagnostycznego
i uruchomić oprogramowanie drukarki
6. Przywracanie ustawień domyślnych
Aby przywrócić ustawienia domyślne w drukarce należy wykonać następujące
czynności:
1. Podłączyć drukarkę do komputera za pomocą kabla RS (kabel ten jest na
wyposażeniu drukarki)
2. Uruchomić drukarkę po czym kilkakrotnie nacisnąć przycisk MENU (4) w
celu uruchomienia menu diagnostycznego.
3. Uruchomić w komputerze program InitTool (program można pobrać ze
strony www.hotspot-printer.com)
4. W programie ustawić właściwy numer portu COM i jego prędkość na
115200 (jak na ilustracji poniżej):
5. Nacisnąć przycisk Refresh aby ustawić model drukarki z unknown na
NEW8110 (jak na ilustracji poniżej)
10
6. W ramce POS Information rozwinąć część Application Information a
nstępnie klikąć na TLGMTPOS i kliknąć na przycisk Delete.
(jak na ilustracji poniżej)
11
7. Teraz należy wgrać do drukarki nowe oprogramowanie postępująć według
punktu instrukcji zawartych w dziale 4.
12
