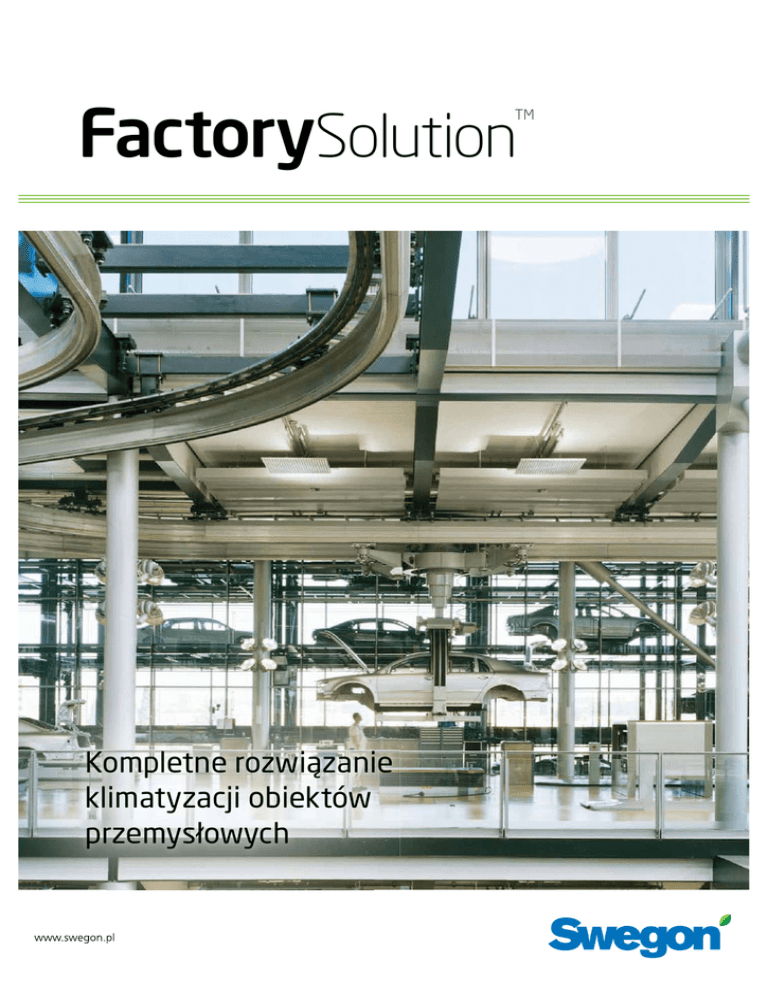

Factory Solution

FactorySolution
TM
Kompletne rozwiązanie
klimatyzacji obiektów
przemysłowych
www.swegon.pl
Wentylacja, ogrzewanie i chłodzenie w jednym systemie
Jakość i kompleksowość oferty Swegon
Swegon to skandynawska marka, która od wielu lat jest synonimem
doskonałej jakości urządzeń oraz wysokiej energooszczędności oferowanych systemów wentylacyjno-klimatyzacyjnych. Swegon to również
kompleksowe podejście do projektowania rozwiązań instalacyjnych
przeznaczonych dla różnych typów obiektów budowlanych, takich jak: biurowce, hotele, zakłady przemysłowe, obiekty użyteczności publicznej, czy szpitale.
Swegon Solutions
Inwestycja budowlana składa się z wielu procesów związanych z różnymi
branżami, które właściwie dobrane i skoordynowane stanowią o końcowym sukcesie. Takimi składowymi są m.in. instalacje wentylacyjne, klimatyzacyjne i chłodnicze oraz nadzorująca ich pracę automatyka. Instalacje
te ściśle ze sobą współpracują i efekt końcowy, w postaci odczuwalnego
klimatu i komfortu cieplnego zależy nie tylko od prawidłowego doboru
poszczególnych urządzeń, ale także od przemyślanego algorytmu ich
współpracy, uwzględniającego: specyfikę danego obiektu, wymagania
użytkownika, energooszczędność, optymalizację kosztów eksploatacji itp.
Duży zakres produkowanych przez Swegon urządzeń pozwala na oferowanie kompleksowych rozwiązań instalacyjnych pod nazwą Swegon Solutions zawierających wszystkie niezbędne elementy systemu wentylacyjnego. W ten sposób odpowiedzialność za prawidłowe działanie systemu spoczywa w jednych rękach, a niezawodność i elastyczność proponowanego rozwiązania przynosi wymierne korzyści finansowe.
Swegon Factory Solution
Rozwiązanie Swegon Factory Solution jest przeznaczone do hal zakładów
przemysłowych oraz fabryk wymagających doprowadzenia i rozprowadzenia
dużej ilości powietrza o właściwej temperaturze przy równoczesnym zachowaniu
właściwej ekonomii. Centrala klimatyzacyjna GOLD i nawiewniki wielofunkcyjne
lub nawiewniki dalekiego zasięgu spełniają takie zapotrzebowania nadzwyczaj
efektywnie.
Elementy Swegon Factory Solution
Centrala GOLD z zintegrowanym kompleksowym układem regulacji dostarcza
powietrze o określonej temperaturze. Centrala GOLD może być dodatkowo
wyposażona w recyrkulacyjną przepustnicę powietrza, pozwalającą na oszczędne i efektywne ogrzanie pomieszczeń w ciągu przerw w pracy lub w okresie nocy.
Powietrze rozprowadzone jest w pomieszczeniach o dużej kubaturze bardzo efektywnie poprzez nawiewniki BOCa na zasadzie wentylacji wyporowej.
Nawiewnik może dostarczać na przemian ciepłe lub zimne powietrze, które
jest regulowane poprzez przepustnicę umieszczoną wewnątrz nawiewnika.
BOCa - wielofunkcyjne nawieniki z możliwością
ogrzewania i chłodzenia powietrznego o zakresie
przepływu powietrza: 50 - 6 500 m3/h
Cechy systemu Factory Solution
- Kompletny i wielofunkcyjny system ułatwia projektowanie i zapewnia utrzymanie założonych funkcji. Nawiewniki BOCa i ALCa nie zajmują przestrzeni podłogi.
- Jeden system wentylacji, ogrzewania i chłodzenia minimalizuje koszty inwestycyjne.
- Temperatura i przepływ powietrza zapewniają optymalne koszty operacyjne.
- System zapewnia najwyższy komfort pod względem niskiego poziomu szumu, właściwego rozprowadzenia oraz optymalnej jakości powietrza.
- Certyfikaty Eurovent dla produktów oznaczają, że wszystkie wyspecyfikowane w katalogach i programach doboru dane są zgodne z aktualnym wykonaniem.
Składniki systemu
-System klimatyzacyjny z centralą GOLD standardowo wyposażoną w kompletny układ automatyki wraz z nagrzewnicą i chłodnicą oraz funkcją recyrkulacji powietrza.
-Nawiewniki BOCa z funkcją wzmocnienia przepływu powietrza.
-Komplet niezbędnego sprzętu kontrolnego.
Założenia systemu
-Hale fabryczne bez pracowników: 10% recyrkulowanego powietrza, ogrzewanie - jeśli jest wymagane.
-Przed przyjściem załogi 100% recyrkulowanego powietrza - rano. Okres wzmocnionej pracy wentylacji - temperatura podniesiona do wymaganego poziomu w okresie dnia.
-Okres produkcji: wentylacja na zaprojektowanym poziomie w wypadku zapotrzebowania na ciepło - wzmocnione ogrzewanie, w wypadku zapotrzebowanie na chłód - wzmocnione chłodzenie.
Schemat blokowy systemu FactorySolution:
GOLD
GOLD
BOCa
Efektywna i cicha centrala GOLD
z funkcją odzysku ciepła oraz
zintegrowanym układem
sterowania, przygotowana
do współpracy z systemem BMS.
W rozwiązaniu Factory Solution
koncern Swegon oferuje także
inne poza BOCa nawiewniki:
ALCa - okrągłe nawiewniki
wielofunkcyjne dla dużych
przepływów. Zakres przepływu
powietrza: 250 - 3 000 m3/h
CKDa - nawiewniki dalekiego
zasięgu o regulowanym
kierunku przepływu
powietrza. Zakres przepływu
powietrza: 150 - 2 000 m3/h
System klimatyzacyjny GOLD
Centrala GOLD jest kompletną jednostką klimatyzacyjną.
Aktualnie centrale GOLD produkowane są w 16-tu różnych
wielkościach oraz pięciu różnych wersjach odzysku ciepła.
GOLD jest kompaktową centralą klimatyzacją wyposażoną
w kompletny, zintegrowany z centralą układ sterowania.
Podstawowy moduł central GOLD składa się z wentylatorów
nawiewnych i wyciągowych, filtrów klasy F7 oraz wymiennika
do odzysku ciepła.
Pozostałe moduły funkcyjne, takie jak: przepustnica, nagrzewnica,
chłodnica czy tłumik mogą być instalowane razem z modułem
podstawowym jako kolejne sekcje w obudowie lub montowane
jako peryferyjne urządzenia kanałowe.
Centrale GOLD przystosowane są również do montażu
na zewnątrz budynków.
Nawiewniki wyporowe
z systemem VARIZON®.
Ustawiany profil wypływu
powietrza. Zakres przepł.
powietrza: do 5 500 m3/h
Nawiewniki Swegon
Nawiewniki proponowane w rozwiązaniu Factory Solution przeznaczone są w szczególności do pomieszczeń wysokich takich jak
hale fabryczne, sale sportowe, centra handlowe. Umieszczone
są one jest przy ścianie lub pod sufitem.
Kilka wielkości nawiewników umożliwia ekonomiczny dobór w
zależności od ilości przepływu powietrza. Maksymalna wydajność
największego z nawiewników o nazwie BOCa wynosi 6 500 m3/h.
Nawiewniki BOCa i ALCa są szczególnie przydatne w pomieszczeniach, gdzie na przemian w okresie doby doprowadzone jest
ciepłe i zimne powietrze. W wypadku, gdy wymagane jest
dostarczenie ciepłego powietrza, aktywna jest górna część
nawiewnika. BOCa w wypadku gdy, wymagane jest chłodzenie,
dostarczane powietrze przechodzi przez dolną część nawiewnika.
Swegon oferuje także inne nawiewniki np. dalekiego zasięgu lub
wyporowe. W przypadku nawiewników wyporowych powietrze
jest dostarczane przez nawiewnik z małą prędkością na zasadzie
wentylacji wyporowej z możliwością regulacji kierunku wypływu
powietrza.
Referencje
Poniżej zaprezentowanych jest kilka obiektów przemysłowych, w których zainstalowano kompleksowe systemy wentylacyjno-klimatyzacyjne Swegon.
Zakłady HUTCHINSON w Łodzi
Drukarnia INGA w Pniewach
Zakłady PASO w Sierosławiu
CENTRUM DYSTRYBUCYJNE BIEDRONKA w Sieradzu
Hale produkcyjno-magazynowe GRUPA KĘTY S.A
w Kętach
Zakłady WERNER KENKEL w Krzycku Wiekim
PL-FactorySolution 20121201
INDESIT COMPANY w Łodzi
