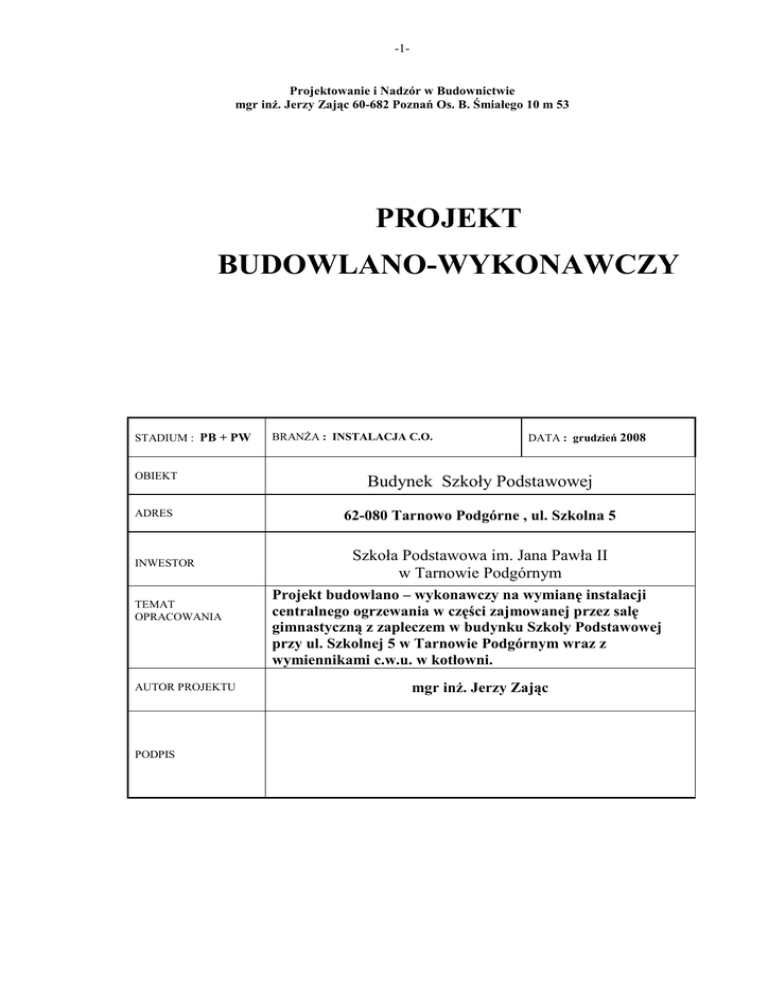

projekt budowlano-wykonawczy - Szkoła Podstawowa w Tarnowie

-1-
Projektowanie i Nadzór w Budownictwie
mgr inŜ. Jerzy Zając 60-682 Poznań Os. B. Śmiałego 10 m 53
PROJEKT
BUDOWLANO-WYKONAWCZY
STADIUM : PB + PW
BRANśA : INSTALACJA C.O.
DATA : grudzień 2008
OBIEKT
Budynek Szkoły Podstawowej
ADRES
62-080 Tarnowo Podgórne , ul. Szkolna 5
INWESTOR
TEMAT
OPRACOWANIA
AUTOR PROJEKTU
PODPIS
Szkoła Podstawowa im. Jana Pawła II
w Tarnowie Podgórnym
Projekt budowlano – wykonawczy na wymianę instalacji
centralnego ogrzewania w części zajmowanej przez salę
gimnastyczną z zapleczem w budynku Szkoły Podstawowej
przy ul. Szkolnej 5 w Tarnowie Podgórnym wraz z
wymiennikami c.w.u. w kotłowni.
mgr inŜ. Jerzy Zając
-2-
SPIS ZAWARTOŚCI
I. Opis techniczny
str 3
1. Podstawa opracowania
2. Zakres opracowania
3. Opis stanu istniejącego
4. Opis rozwiązań technicznych
5. Uwagi końcowe
II. Informacja dotycząca bezpieczeństwa i ochrony zdrowia
str 6
III. Oświadczenie projektanta
str 8
IV. Kserokopie uprawnień i przynaleŜności do P I I B
str 9
V. Rysunki :
1. Rzut piwnic – instalacja c.o.
2. Rzut parteru – instalacja c.o.
rys. nr 1
.
rys. nr 2
3. Rozwinięcie instalacji c.o.
rys. nr 3
4. Rzut kotłowni
rys. nr 4
5. Rzut parteru – instalacja c.w.u.
.
rys. nr 5
6. Schemat podłączenia wymienników c.w.u.
rys. nr 6
7. Schemat ostateczny kotłowni
rys. nr 7
-3-
I. OPIS TECHNICZNY
do projektu budowlano – wykonawczego na wymianę instalacji centralnego ogrzewania
w części zajmowanej przez salę gimnastyczną z zapleczem w budynku Szkoły
Podstawowej przy ul. Szkolnej 5 w Tarnowie Podgórnym wraz z wymiennikami c.w.u. w
kotłowni.
Podstawa opracowania
1.1. Zlecenie Inwestora
1.2. Informacje Inwestora o kierunkach remontu
1.3. Inwentaryzacja
1.4. Obowiązujące normy i przepisy
1.5. Podkłady architektoniczne
2. Zakres opracowania
Zakres niniejszego opracowania obejmuje projekt budowlano – wykonawczy na wymianę
instalacji centralnego ogrzewania w części zajmowanej przez salę gimnastyczną z zapleczem
w budynku Szkoły Podstawowej przy ul. Szkolnej 5 w Tarnowie Podgórnym wraz z
wymiennikami c.w.u. w kotłowni.
3. Opis stanu istniejącego
Źródłem ciepła jest kotłownia gazowa usytuowana w piwnicy. Do poszczególnych pionów
rozprowadzone są rurociągi z rur stalowych czarnych . Poziomy w piwnicach posiadają
izolację termiczną .W pomieszczeniach przy sali gimnastycznej zamontowane są grzejniki
Ŝeliwne członowe , częściowo płytowe oraz jeden grzejnik łazienkowy (drabinka). W sali
gimnastycznej zamontowano grzejniki Ŝeliwne członowe wielkości nr 1 i nr 4 . Grzejniki
te zapewniają ciepło dla wentylacji . Przed grzejnikami zamontowano zawory grzejnikowe
podwójnej regulacji . Rury oraz grzejniki z zaworami naleŜy zdemontować.
4. Opis rozwiązań technicznych
Parametry ogrzewania
80/60 °C
Ciśnienie dyspozycyjne na rozdzielaczu wynosi
250 kPa
Zapotrzebowanie ciepła
67570 W
Źródłem ciepła jest istniejąca kotłownia gazowa w piwnicy. Rozprowadzenie przewodów
naleŜy rozpocząć od końcówek wymienionej instalacji w etapie II . Przewód zasilający z
-4-
rur stabi 50x8,4 przebudowany jest do korytarza prowadzącego do sali gimnastycznej , a
powrotny znajduje się w sali pamięci.
Rurociągi poziome w korytarzu od punktów włączenia zaprojektowano z rur
polipropylenowych stabilizowanych PN 20 stabi (temperatura robocza 80 °C ,
dopuszczalna awaryjna 100 °C ) izolowane pianką poliuretanową (STEINONORM) .
Rurociągi poziome od punktu rozdziału na stronę prawą i lewą ( na rysunkach oznaczono
literą „A”) wykonać z rur miedzianych . Trasa przebiegu jest prawie identyczna jak
przewodów istniejących . Podparcia przesuwne i stałe montować zgodnie z instrukcją i
wytycznymi producenta zakupionych rur . Zwraca się uwagę , Ŝe punkty stałe naleŜy
montować przy armaturze ..
Dla rur polipropylenowych stabilizowanych PN 20 stabi minimalne odległości podpór
przesuwnych wynoszą :
Dz = 63
180 cm
Minimalne grubości izolacji (λ=0,035 W/mK) dla poszczególnych średnic wynoszą :
Dwewnętrzna = 22mm
20 mm
Dwewnętrzna = 22 – 35 mm
30 mm
Dwewnętrzna = 35 – 100 mm
min grubość izolacji równa średnicy wewnętrznej rury
Piony i poziomy od φ44 zaprojektowano z rur miedzianych . Izolować naleŜy tylko rury
tranzytowe od kotłowni . Rury miedziane znajdują się w pomieszczeniach ogrzewanych
nie trzeba izolować.
Mocowanie przewodów miedzianych rozmieścić w następujących odległościach :
φ15 i φ18
rury poziome – 1,25 m
rury pionowe – 1,6 m
φ22
rury poziome – 2,0 m
rury pionowe – 2,6 m
φ28
rury poziome – 2,25 m
rury pionowe – 2,9 m
φ35
rury poziome – 2,75 m
rury pionowe – 3,0 m
φ44
rury poziome – 3,00 m
rury pionowe – 3,3 m
Zaleca się wykonanie przejść przez przegrody budowlane w tulejach osłonowych z PVC ,
PP lub z PE o średnicy dwukrotnie większej od nominalnej średnicy przewodu. Wolną
przestrzeń wypełnić materiałami nieagresywnymi , elastycznymi . Rura ochronna powinna
być dłuŜsza od grubości ściany lub stropu o min. 2 cm.
Jako elementy grzejne zaprojektowano grzejniki CosmoNova typu 22K i 21K bez
wbudowanego zaworu oraz 22KV i 21 KV z wbudowanym zaworem .
-5-
W pomieszczeniach natrysków zamontować grzejniki ocynkowane . W pomieszczeniu nr 8
zaprojektowano grzejnik łazienkowy ( drabinka)
Przed grzejnikami CosmoNova typu K zamontować zawory grzejnikowe z płynnym
nastawieniem dławienia przepływu Danfoss typu RTD-N, na zaworach załoŜyć głowice
termostatyczne typu RTD 3130 . Na gałązkach powrotnych montować zawory Danfoss
typu RLV z moŜliwością spustu wody, a pod grzejnikami z wbudowanym zaworem zawór RLV-KD z funkcją opróŜniania i napełniania grzejnika . Gałązki do grzejników
powinny mieć średnicę Φ15x1 mm .
Na rzutach instalacji c.o. podane zostały nastawy wszystkich zaworów [N].
Dla odpowietrzenia zładu w najwyŜszych punktach oraz przy grzejnikach przewidziano
automatyczne odpowietrzniki (zaleca się stosowanie odpowietrzników FLAMCO). Przed
odpowietrznikami na pionach montować zawory odcinające .
Jako armaturę odcinającą zaprojektowano zawory kulowe z odwodnieniem (0,6 MPa).
Po zakończeniu montaŜu instalację naleŜy przepłukać i poddać próbie ciśnieniowej
p=0,66MPa. Po próbie ciśnieniowej dokonać rozruch na gorąco wraz z regulacją zładu .
Zaprojektowano dwa wymienniki c.w.u. V=500 l . Umieszczono je w kotłowni . Od
rozdzielaczy wykonać rurociągi φ65 ( średnica wewnętrzna ) do węŜownic w
wymiennikach. Do wymienników doprowadzić rurociąg φ40 oc z wodą zimną .
Od wymienników zaprojektowano przewody wody ciepłej i cyrkulacji . W kotłowni
podłączyć te przewody do istniejących . Nowe przewody zaprojektowano do natrysków
przy szatniach obok Sali gimnastycznej . Rurociągi te naleŜy równieŜ zaizolować
termicznie zgodnie z grubościami wymienionymi dla instalacji c.o.
Po zakończeniu montaŜu instalację naleŜy przepłukać i poddać próbie ciśnieniowej
p=0,66MPa. Po próbie ciśnieniowej dokonać rozruch na gorąco wraz z regulacją .
Jako armaturę odcinającą zaprojektowano zawory kulowe z odwodnieniem (0,6 MPa).
W kotłowni wymienić zlew wraz z zaworem czerpalnym.
OBLICZENIA
1. Miarodajny przepływ wody ciepłej
Zapotrzebowanie ciepła na cele c.w.u. w.g. PN-92/B-01706
Umywalki
szt 20
q=0,07
Zlewozmywaki
szt 2
q=0,07
Natryski
szt 8
q=0,15
( Σ qn ) = 20 x 0,07 + 2 x 0,07 + 8 x 0,15 = 1,4 +0,14 +1,2 = 2,94
q = 0,682 ( Σ qn )0,45 – 0,14 = 0,682 ( 2,94 )0,45 – 0,14 = 0,97 l/s
Tej wydajności odpowiada średnica φ40
-6-
2. Dobór podgrzewaczy cwu
Dla wydajności 0,97 l/s = 3492 l/h dobrano 2 szt podgrzewaczy c.w.u.
VITOCELL 100V o pojemności 500 l .
3. Dobór pompy obiegowej (PO4)
Dla wydajności 9885 kg/h i wysokości podnoszenia H=2 m
Dobrano pompę GRUNDFOS MAGNA40-120F , moc 0,11 kW
4. Dobór pompy cyrkulacyjnej (PC)
Dla wydajności 698 kg/h i wysokości podnoszenia H=2,5 m
Dobrano pompę GRUNDFOS ALPHA 2 25-60 N180 , moc 0,02 kW
5. Dobór naczynia wzbiorczego przy wym. c.w.u. (NP2)
Dodrano naczynie REFLEX 120D o pojemności uŜytkowej 80 l i całkowitej 120 l.
5. Uwagi końcowe
5.1. Całość robót wykonać zgodnie z „Warunkami technicznymi wykonania i odbioru
robót budowlano-montaŜowych ” cz.II „ Instalacje sanitarne i przemysłowe” W-wa
1987r i zgodnie z poradnikiem „Instalacje z rur miedzianych” ,
„Wytycznymitechnicznymi wykonania i odbioru rurociągów z tworzyw sztucznych” i
wytycznymi producentów zakupionych rur , armatury i grzejników.
5.2. W projekcie podano przykładowe firmy produkujące materiały , armaturę i grzejniki ,
których produkty spełniają załoŜenia projektowe. Wszelkie zmiany mogą nastąpić za
zgodą Inwestora i projektanata.
5.3. Pompę obiegową PO4 i pompę cyrkulacyjną PC podłączyć do instalacji elektrycznej i
do automatyki kotłowni
-7-
II. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA
1.
Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji
poszczególnych obiektów:
Przedmiotem opracowania jest projekt budowlano – wykonawczy na wymianę
instalacji centralnego ogrzewania w części zajmowanej przez salę gimnastyczną z
zapleczem w budynku Szkoły Podstawowej przy ul. Szkolnej 5 w Tarnowie
Podgórnym wraz z wymiennikami c.w.u. w kotłowni.
2. Wykaz istniejących obiektów budowlanych:
Budynek szkolny istniejący wyposaŜony jest we wszystkie instalacje.
3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać
zagroŜenie bezpieczeństwa i zdrowia ludzi:
- Nie występują
4. Wskazanie dotyczące przewidywanych zagroŜeń występujących podczas realizacji
robót budowlanych:
Podczas wykonywania robót występują zagroŜenia związane z wykonywaniem
robót spawalniczych w budynku , które naleŜy prowadzić zgodnie z
obowiązującymi przepisami. Kontrolę robót spawalniczych prowadzić w trakcie
robót oraz po ich zakończeniu .
5. Wskazanie sposobu prowadzenia instruktaŜu pracowników przed przystąpieniem
do realizacji robót szczególnie niebezpiecznych:
Wszystkie prace związane z wykonaniem instalacji gazowych mogą wykonywać
tylko firmy koncesjonowane uprawnione do ich wykonywania. Jedynymi robotami
niebezpiecznymi są prace spawalnicze wewnątrz budynku i zgrzewanie rur PE . Są to
roboty typowe, mogą je prowadzić pracownicy przeszkoleni. InstruktaŜ pracowników
naleŜy przeprowadzić przed rozpoczęciem kolejnego etapu robot oraz kaŜdego dnia
przed rozpoczęciem robót .
InstruktaŜ powinien określać przede wszystkim:
- zasady postępowania w przypadku wystąpienia zagroŜenia,
- konieczność stosowania przez pracowników środków ochrony indywidualnej
zabezpieczających przed skutkami zagroŜenia,
- zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez
wyznaczone w tym celu osoby,
- imienny podział pracy,
- kolejność wykonywania zadań,
- wymagania bezpieczeństwa i higieny pracy przy poszczególnych czynnościach.
O prowadzonych robotach oraz o niezbędnych środkach bezpieczeństwa, jakie naleŜy
stosować w czasie trwania prac, osoba kierująca robotami powinna poinformować
pracowników przebywających lub mogących przebywać na terenie prowadzenia robót
albo w jego sąsiedztwie.
-8-
6. Wskazanie środków technicznych
i organizacyjnych,
zapobiegających
niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach
szczególnego zagroŜenia zdrowia lub w ich sąsiedztwie, w tym zapewniających
bezpieczną i sprawną komunikację, umoŜliwiającą szybką ewakuację na wypadek poŜaru,
awarii i innych zagroŜeń:
6.1. Pomieszczenie na zewnątrz będzie stanowiło na czas budowy pomieszczenie
socjalne w którym naleŜy umieścić wykaz zawierający adresy i numery telefonów :
- najbliŜszego punktu lekarskiego
- straŜy poŜarnej
- posterunku policji.
6.2. W pomieszczeniu socjalnym umieścić punkt pierwszej pomocy obsługiwany
przez
wyszkolonego w tym zakresie pracownika.
6.3. Telefon komórkowy umieścić w pomieszczeniu socjalnym
6.4. Kaski ochronne umieścić w pomieszczeniu socjalnym.
6.5. Drogi ewakuacyjne są istniejące.
6.6. Osoba kierująca robotami obowiązana jest zapewnić ochronę obiektów
budowlanych i urządzeń technicznych przed gromadzeniem się ładunków i
wyładowaniami elektryczności statycznej stwarzającymi zagroŜenia w środowisku
pracy.
6.7. Określenie sposobu przechowywania i przemieszczania materiałów, wyrobów,
substancji
oraz preparatów niebezpiecznych na terenie budowy:
6.8. Materiały niebezpieczne naleŜy przechowywać w miejscach i opakowaniach
przeznaczonych do tego celu i odpowiednio oznakowanych.
6.9. W czasie transportu, składowania i stosowania materiałów niebezpiecznych
naleŜy stosować odpowiednie środki ochrony zbiorowej i indywidualnej chroniące
pracowników przed szkodliwym lub niebezpiecznym działaniem tych materiałów.
6.10. Pomieszczenia, środki transportu, zbiorniki i opakowania, w których są
stosowane, przemieszczane lub przechowywane materiały niebezpieczne powinny być
odpowiednie do właściwości tych materiałów.
6.11. Pakowane, składowanie, załadunek i transport materiałów niebezpiecznych z
innymi materiałami stwarzającymi dodatkowe zagroŜenie na skutek wzajemnego
oddziaływania tych materiałów w przypadku uszkodzenia opakowania jest
niedopuszczalne.
Poznań, 12.12. 2008r.
-9-
III. OŚWIADCZENIE PROJEKTANTA
dotyczy:
Projekt budowlano – wykonawczy na wymianę instalacji centralnego
ogrzewania w części zajmowanej przez salę gimnastyczną z zapleczem w budynku Szkoły
Podstawowej przy ul. Szkolnej 5 w Tarnowie Podgórnym wraz z wymiennikami c.w.u. w
kotłowni.
branŜa:
INSTALACJA CO.
Inwestor: Szkoła Podstawowa im. Jana Pawła II w Tarnowie Podgórnym ,
62-082 Tarnowo Podgórne , ul. Szkolna 5
Projektant oświadcza, Ŝe Projekt Budowlany na wymianę instalacji centralnego
ogrzewania w części zajmowanej przez salę gimnastyczną z zapleczem w budynku Szkoły
Podstawowej przy ul. Szkolnej 5 w Tarnowie Podgórnym wraz z wymiennikami c.w.u. w
kotłowni.
PROJEKTANT
mgr inŜ. Jerzy Zając
upr.nr 482/87/Pw; 197/PW/93
