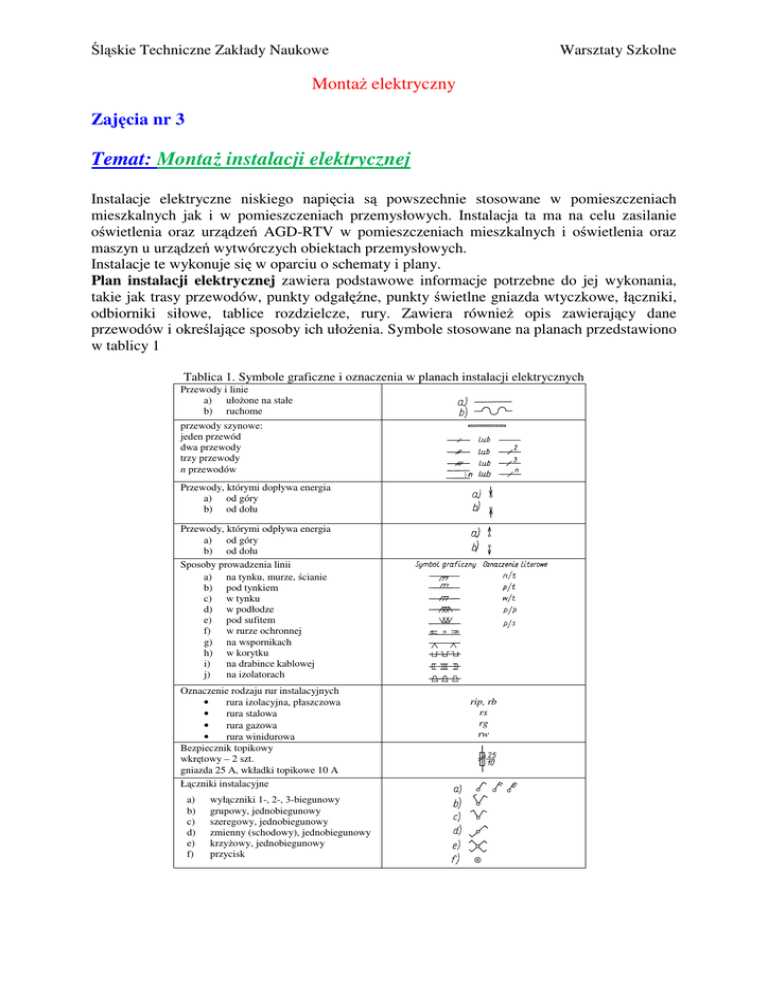

Temat: MontaŜ instalacji elektrycznej

Śląskie Techniczne Zakłady Naukowe
Warsztaty Szkolne
MontaŜ elektryczny
Zajęcia nr 3
Temat: MontaŜ instalacji elektrycznej
Instalacje elektryczne niskiego napięcia są powszechnie stosowane w pomieszczeniach
mieszkalnych jak i w pomieszczeniach przemysłowych. Instalacja ta ma na celu zasilanie
oświetlenia oraz urządzeń AGD-RTV w pomieszczeniach mieszkalnych i oświetlenia oraz
maszyn u urządzeń wytwórczych obiektach przemysłowych.
Instalacje te wykonuje się w oparciu o schematy i plany.
Plan instalacji elektrycznej zawiera podstawowe informacje potrzebne do jej wykonania,
takie jak trasy przewodów, punkty odgałęźne, punkty świetlne gniazda wtyczkowe, łączniki,
odbiorniki siłowe, tablice rozdzielcze, rury. Zawiera równieŜ opis zawierający dane
przewodów i określające sposoby ich ułoŜenia. Symbole stosowane na planach przedstawiono
w tablicy 1
Tablica 1. Symbole graficzne i oznaczenia w planach instalacji elektrycznych
Przewody i linie
a) ułoŜone na stałe
b) ruchome
przewody szynowe:
jeden przewód
dwa przewody
trzy przewody
n przewodów
Przewody, którymi dopływa energia
a) od góry
b) od dołu
Przewody, którymi odpływa energia
a) od góry
b) od dołu
Sposoby prowadzenia linii
a) na tynku, murze, ścianie
b) pod tynkiem
c) w tynku
d) w podłodze
e) pod sufitem
f)
w rurze ochronnej
g) na wspornikach
h) w korytku
i)
na drabince kablowej
j)
na izolatorach
Oznaczenie rodzaju rur instalacyjnych
•
rura izolacyjna, płaszczowa
•
rura stalowa
•
rura gazowa
•
rura winidurowa
Bezpiecznik topikowy
wkrętowy – 2 szt.
gniazda 25 A, wkładki topikowe 10 A
Łączniki instalacyjne
a)
b)
c)
d)
e)
f)
wyłączniki 1-, 2-, 3-biegunowy
grupowy, jednobiegunowy
szeregowy, jednobiegunowy
zmienny (schodowy), jednobiegunowy
krzyŜowy, jednobiegunowy
przycisk
rip, rb
rs
rg
rw
Śląskie Techniczne Zakłady Naukowe
Warsztaty Szkolne
MontaŜ elektryczny
Gniazdo wtyczkowe
a) dwubiegunowe
b) trójbiegunowe
c) ze stykiem ochronnym
d) dwubiegunowe podwójne
Wtyczka
a) dwubiegunowa
b) dwubiegunowa ze stykiem ochronnym
c) n-biegunowa
Punkt świetlny z Ŝarówką:
a) symbol ogólny – Ŝarówka 60W
b) w obwodzie światła specjalnego, np.
zapasowego
c) w obwodzie światła bezpieczeństwa
d) w obwodzie światła ewakuacyjnego
e) z reflektorem
Punkt świetlny z lampą fluorescencyjną
(świetlówką)
Punkt świetlny z lampą wyładowczą rtęciową
Zaciski, puszka odgałęźna
Skrzynka przyłączowa
Grzejnik elektryczny
Tablica rozdzielcza we wnęce o wymiarach
axbxc
Rozdzielnica skrzynkowa, szafa rozdzielcza
Wyłącznik samoczynny niskiego napięcia
Licznik kW·h
Schemat instalacji elektrycznej podaje sposób połączeń i zabezpieczenia poszczególnych
obwodów występujących w instalacji najczęściej stosuje się schematy jednoliniowe.
Instalacja elektryczna w pomieszczeniach nie powinna kolidować z innymi rodzajami
instalacji, jak np. centralnego ogrzewania, wodną, gazową, kanalizacyjną, kominową.
Instalacja elektryczna powinna być oddalona o min. 0,6m od tego typu instalacji. Ze względu
na moŜliwość przegrzania nie powinna być prowadzona w pobliŜu pieców, kominów i
centralnego ogrzewania. Co najmniej jeden wyłącznik oświetlenia powinien znajdować się
przy drzwiach.
Przewody prowadzi się po liniach prostych, równolegle do krawędzi ścian i stropów.
Rys. A.1. Wskazówki do rozmieszczenia instalacji elektrycznej
Śląskie Techniczne Zakłady Naukowe
Warsztaty Szkolne
MontaŜ elektryczny
Rys. A.2. Plan instalacji elektrycznej na parterze domu jednorodzinnego
Rys. A.3. Schemat instalacji w budynku mieszkalnym
Instalacja moŜe być prowadzona na wiele sposobów. W pomieszczeniach mieszkalnych,
handlowych i biurowych ze względów estetycznych staramy się ją ukryć. W pomieszczeniach
przemysłowych jest prowadzona tak, Ŝeby zapewnić maksymalną funkcjonalność i być
dostępną do naprawy lub modernizacji.
RozróŜniamy następujące sposoby prowadzenia instalacji:
• pod tynkiem,
• na wspornikach,
• w tynku,
• na drabinkach kablowych,
• na tynku,
• na izolatorach,
• w rurze ochronnej,
• w korytkach.
Śląskie Techniczne Zakłady Naukowe
MontaŜ elektryczny
Rys. A.4. Mocowanie rur stalowych
Rys. A.5. Sprzęt do mocowania przewodów kabelkowych
Rys. A.6. Mocowanie rur winidurowych w uchwytach spręŜystych
Warsztaty Szkolne
Śląskie Techniczne Zakłady Naukowe
MontaŜ elektryczny
Warsztaty Szkolne
Śląskie Techniczne Zakłady Naukowe
Warsztaty Szkolne
MontaŜ elektryczny
Rys. A.7. Sposoby mocowania rur pod tynkiem
Rys. A.8. Zakończenie rury płaszczowej
Rys. A.9. Mocowanie przewodów wtynkowych gwoździami
Rys. A.10. Instalacje elektryczne w korytkach
(listwach)
Rys. A.11. Rozmieszczenie
uchwytów
do
mocowania przewodów kabelkowych:
a=8÷10 cm, b=30 cm c=60 cm
Śląskie Techniczne Zakłady Naukowe
Warsztaty Szkolne
MontaŜ elektryczny
Materiały dydaktyczne wyłącznie do uŜytku uczniów klas elektrycznych i elektronicznych
Śląskich Technicznych Zakładów Naukowych w Katowicach.
Niniejsze materiały stanowią ilustrację do wprowadzeń teoretycznych przeprowadzonych na
warsztatach szkolnych według podręcznika podanego w literaturze.
Zamieszczone ilustracje są chronione prawami autorskimi autorów podręcznika.
Literatura:
E.Musiał „Instalacje i urządzenia elektroenergetyczne” WSiP Warszawa 1998
G.Bartodziej, E.KałuŜa „Aparaty i urządzenia elektryczne” WSiP Warszawa 1997
