Push2TV HD TV Adapter for Intel® Wireless Display

Instalacja

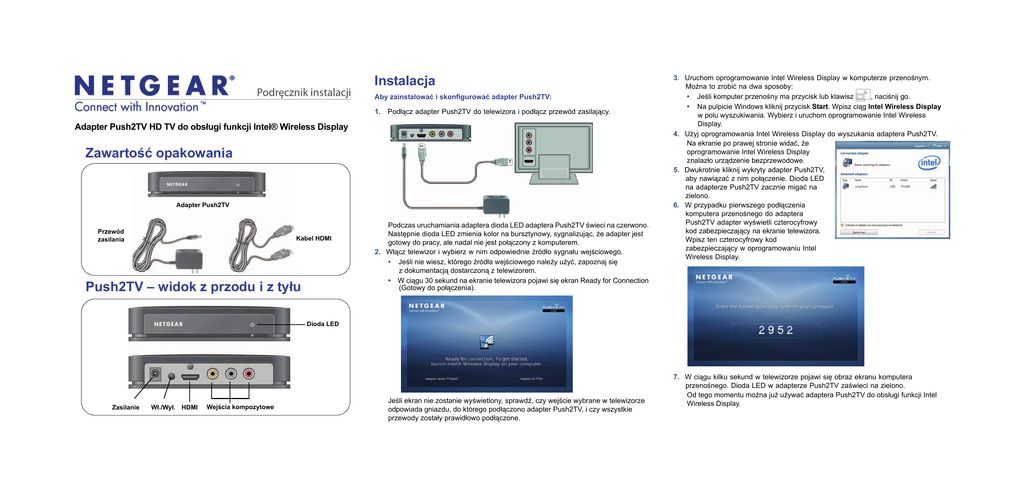

Podręcznik instalacji
Aby zainstalować i skonfigurować adapter Push2TV:
1.
Podłącz adapter Push2TV do telewizora i podłącz przewód zasilający.
Adapter Push2TV HD TV do obsługi funkcji Intel® Wireless Display
Zawartość opakowania
Adapter Push2TV
Przewód
zasilania
Kabel HDMI
Push2TV – widok z przodu i z tyłu
Podczas uruchamiania adaptera dioda LED adaptera Push2TV świeci na czerwono.
Następnie dioda LED zmienia kolor na bursztynowy, sygnalizując, że adapter jest
gotowy do pracy, ale nadal nie jest połączony z komputerem.
2. Włącz telewizor i wybierz w nim odpowiednie źródło sygnału wejściowego.
• Jeśli nie wiesz, którego źródła wejściowego należy użyć, zapoznaj się
z dokumentacją dostarczoną z telewizorem.
• W ciągu 30 sekund na ekranie telewizora pojawi się ekran Ready for Connection
(Gotowy do połączenia).
3. Uruchom oprogramowanie Intel Wireless Display w komputerze przenośnym.
Można to zrobić na dwa sposoby:
• Jeśli komputer przenośny ma przycisk lub klawisz
, naciśnij go.
• Na pulpicie Windows kliknij przycisk Start. Wpisz ciąg Intel Wireless Display
w polu wyszukiwania. Wybierz i uruchom oprogramowanie Intel Wireless
Display.
4. Użyj oprogramowania Intel Wireless Display do wyszukania adaptera Push2TV.
Na ekranie po prawej stronie widać, że
oprogramowanie Intel Wireless Display
znalazło urządzenie bezprzewodowe.
5. Dwukrotnie kliknij wykryty adapter Push2TV,
aby nawiązać z nim połączenie. Dioda LED
na adapterze Push2TV zacznie migać na
zielono.
6. W przypadku pierwszego podłączenia
komputera przenośnego do adaptera
Push2TV adapter wyświetli czterocyfrowy
kod zabezpieczający na ekranie telewizora.
Wpisz ten czterocyfrowy kod
zabezpieczający w oprogramowaniu Intel
Wireless Display.
Dioda LED
Zasilanie
Wł./Wył. HDMI
Wejścia kompozytowe
Jeśli ekran nie zostanie wyświetlony, sprawdź, czy wejście wybrane w telewizorze
odpowiada gniazdu, do którego podłączono adapter Push2TV, i czy wszystkie
przewody zostały prawidłowo podłączone.
7. W ciągu kilku sekund w telewizorze pojawi się obraz ekranu komputera
przenośnego. Dioda LED w adapterze Push2TV zaświeci na zielono.
Od tego momentu można już używać adaptera Push2TV do obsługi funkcji Intel
Wireless Display.
Regulacja ekranu telewizora
Użytkownik może wyregulować obraz wyświetlany na ekranie telewizora.
• Aby zmienić sposób dopasowania obrazu do ekranu telewizora, kliknij przycisk
Properties (Właściwości) w oprogramowaniu Intel Wireless Display. Następnie
kliknij przycisk Resize TV picture (Zmień rozmiar obrazu w telewizorze)
i wyreguluj obraz za pomocą symboli plusa i minusa.
• Aby usunąć czarne pasy widoczne na bokach ekranu telewizora, otwórz okno
właściwości karty graficznej i zmień rozdzielczość na 1280x720 pikseli. Może to
spowodować wyświetlenie czarnych pasów w komputerze przenośnym. Jeśli
chcesz się ich pozbyć, otwórz okno właściwości karty graficznej i usuń zaznaczenie
opcji Zachowaj współczynnik proporcji.
Często zadawane pytania
1.
2.
3.
4.
5.
Czy można wyświetlać materiały w telewizorze i jednocześnie używać komputera
przenośnego do innych zadań?
Tak, ale trzeba zmienić ustawienie wyświetlania ekranu na tryb rozszerzonego
pulpitu.
Czy można zamknąć pokrywę komputera przenośnego podczas używania funkcji
Intel Wireless Display?
Zamknięcie pokrywy komputera przenośnego może wprowadzić komputer
w tryb uśpienia lub spowodować jego zamknięcie, a to doprowadziłoby do
przerwania połączenia. Aby zmienić taki stan rzeczy, na pulpicie Windows wybierz
kolejno opcje Start > Wyszukaj, wpisz ciąg zamykanie pokrywy w polu
wyszukiwania i zmień ustawienia (wybierz opcję nie rób nic).
Dlaczego nie można odtwarzać niektórych płyt DVD i Blu-ray?
Wiele płyt zawiera mechanizmy zabezpieczenia przed kopiowaniem, które
uniemożliwiają odtwarzanie zawartości przez oprogramowanie Intel Wireless
Display w wersji wcześniejszej niż 2.1.0.0. Materiały utworzone i nagrane przez
użytkownika będzie można odtwarzać.
Czy można wyłączyć dźwięk w komputerze przenośnym i nadal oglądać filmy
z dźwiękiem?
Tak. Dźwięk multimediów będzie odtwarzany w telewizorze, nawet jeśli
w komputerze przenośnym wyłączono dźwięk.
Dlaczego tekst i elementy graficzne są nieostre lub rozmyte na ekranie telewizora?
W przypadku używania przewodu kompozytowego czytelność tekstu i niektórych
elementów graficznych może być mniejsza. Jednak nie powinno być większych
problemów z oglądaniem filmów. Najlepszą jakość obrazu zapewni telewizor HD.
Listopad 2010
6. Z jakimi routerami bezprzewodowymi jest zgodna funkcja Intel Wireless Display?
Jeśli używasz sieci bezprzewodowej działającej w paśmie 5 GHz, funkcja Intel
Wireless Display będzie współpracować tylko z oprogramowaniem Wireless WiFi
Software w wersji 14.0 lub nowszym. Funkcja Intel Wireless Display jest zgodna
z wszystkimi routerami Wi-Fi obsługującymi pasmo 2,4 GHz. Jeśli router obsługuje
oba pasma (2,4 i 5 GHz), a użytkownik używa wcześniejszej wersji
oprogramowanie, należy podłączyć komputer przenośny do sieci bezprzewodowej
działającej w paśmie 2,4 GHz.
7. Jak wyeliminować opóźnienia reakcji kursora?
Nie można tego zmienić. Można jednak wyłączyć wyświetlanie kursora
w telewizorze i używać komputera przenośnego do obsługi funkcji. Aby to zrobić,
podłącz się do adaptera i kliknij Properties (Właściwości).
8. Co należy zrobić, jeśli pojawia się ostrzeżenie o zabezpieczeniach wygenerowane
przez Zaporę systemu Windows?
Na pulpicie Windows wybierz kolejno opcje Start > Wyszukaj i wpisz w polu
wyszukiwania ciąg Zezwalaj programowi na dostęp przez Zaporę systemu
Windows. Dodaj pozycje WiDiApp i Wireless PAN DHCP Server do listy dozwolonych
programów. Zaznacz pola wyboru prywatny i publiczny. Jeśli nie używasz Zapory
systemu Windows, zapoznaj się instrukcją obsługi używanej zapory.
9. Co należy zrobić, jeśli ekran komputera przenośnego zniknie z ekranu telewizora?
Użyj oprogramowania Intel Wireless Display, aby sprawdzić połączenie
bezprzewodowe, a w razie potrzeby ponownie podłącz adapter Push2TV. Jeśli nie
rozwiąże to problemu, umieść komputer przenośny bliżej adaptera Push2TV lub
w miejscu, w którym między oboma urządzeniami nie będzie żadnych przeszkód.
Rozwiązaniem może być również zmiana kanału w routerze Wi-Fi.
Więcej informacji można znaleźć w menu Pomoc oprogramowania Intel Wireless
Display.
10. Jak przywrócić ustawienia fabryczne adaptera Push2TV?
Przycisk przywracania ustawień fabrycznych (Restore Factory Settings) znajduje się
na spodzie urządzenia.
Ten symbol został umieszczony zgodnie z dyrektywą Unii Europejskiej 2002/96 w sprawie zużytego
sprzętu elektrycznego i elektronicznego (WEEE). Jeśli produkt jest utylizowany na terenie Unii
Europejskiej, powinien on być traktowany i poddany recyklingowi zgodnie z obowiązującym lokalnie
prawem oraz z zastosowaniem postanowień dyrektywy WEEE.
Pomoc techniczna
Dziękujemy za wybranie produktu firmy NETGEAR.
Po zainstalowaniu urządzenia odszukaj jego numer seryjny na etykiecie i użyj go, aby
zarejestrować swój produkt pod adresem www.NETGEAR.com/register. Rejestracja jest
wymagana, by uzyskać dostęp do telefonicznego centrum obsługi. Stanowczo zalecamy
zarejestrowanie się w witrynie firmy NETGEAR. Aby uzyskać pomoc i aktualizacje
produktów, przejdź pod adres http://kbserver.netgear.com. Aby uzyskać więcej
informacji na temat konfigurowania oraz korzystania z adaptera Push2TV, zapoznaj się
z Instrukcją obsługi urządzenia.
Informacje dotyczące aktualizacji oprogramowania Intel Wireless Display można
znaleźć na stronie www.intel.com/go/wirelessdisplayupdate.
Pełna deklaracja zgodności znajduje się w witrynie deklaracji firmy NETGEAR, pod
adresem: http://kb.netgear.com/app/answers/detail/a_id/11621.
Dane techniczne
Zgodne komputery przenośne
•
•
•
•
•
Procesor Intel Core i3, i5 lub i7
Układ graficzny Intel Graphics Media Accelerator HD
Karta sieci bezprzewodowej Intel WiFi Link
System operacyjny Microsoft Windows 7
Oprogramowanie Intel Wireless Display
Karta sieciowa
Bezprzewodowa IEEE 802.11 a/b/g/n
Wskaźnik LED
12 V/1 A
Wymiary (dł. x szer. x wys.)
106 x 138 x 32 mm
Masa
180 g
Temperatura otoczenia podczas
pracy
Od 0 do 40ºC
Zgodność elektromagnetyczna
Oznaczenie CE, komercyjne; FCC część 15, klasa B;
EN 55 022 (CISPR 22) klasa B, znak C-Tick
Certyfikat bezpieczeństwa
zasilacza sieciowego
Oznaczenie CE, komercyjne na liście UL (UL 1950),
znak C-Tick
