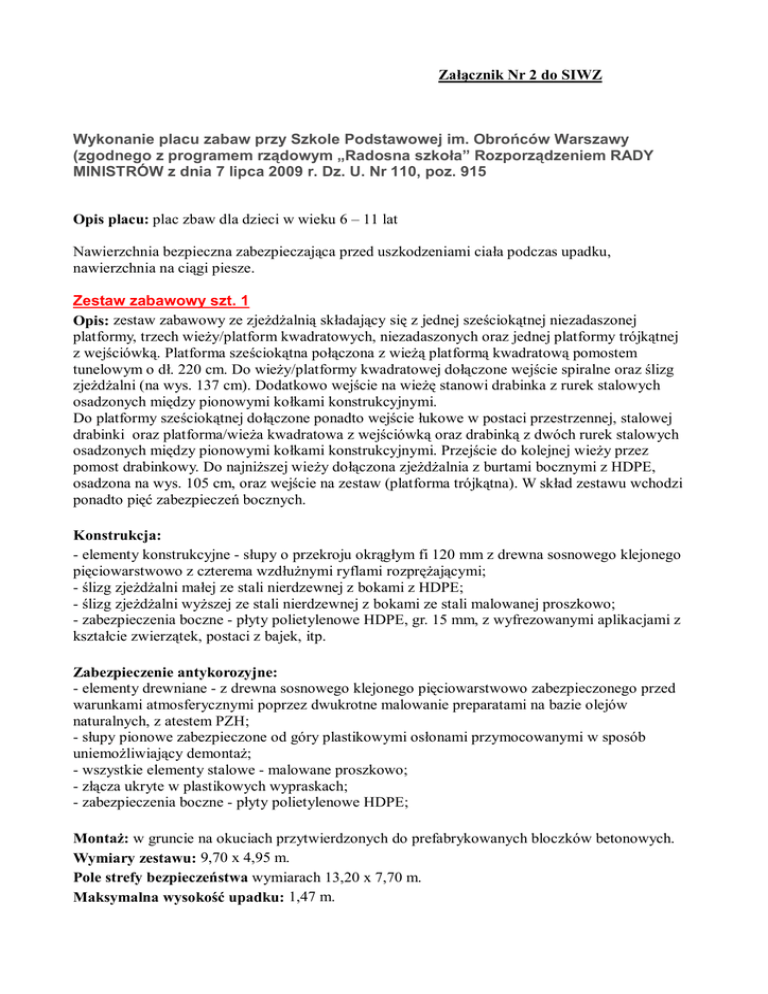

Załącznik Nr 2 do SIWZ Wykonanie placu zabaw przy Szkole

Załącznik Nr 2 do SIWZ
Wykonanie placu zabaw przy Szkole Podstawowej im. Obrońców Warszawy
(zgodnego z programem rządowym „Radosna szkoła” Rozporządzeniem RADY
MINISTRÓW z dnia 7 lipca 2009 r. Dz. U. Nr 110, poz. 915
Opis placu: plac zbaw dla dzieci w wieku 6 – 11 lat
Nawierzchnia bezpieczna zabezpieczająca przed uszkodzeniami ciała podczas upadku,
nawierzchnia na ciągi piesze.
Zestaw zabawowy szt. 1
Opis: zestaw zabawowy ze zjeżdżalnią składający się z jednej sześciokątnej niezadaszonej
platformy, trzech wieży/platform kwadratowych, niezadaszonych oraz jednej platformy trójkątnej
z wejściówką. Platforma sześciokątna połączona z wieżą platformą kwadratową pomostem
tunelowym o dł. 220 cm. Do wieży/platformy kwadratowej dołączone wejście spiralne oraz ślizg
zjeżdżalni (na wys. 137 cm). Dodatkowo wejście na wieżę stanowi drabinka z rurek stalowych
osadzonych między pionowymi kołkami konstrukcyjnymi.
Do platformy sześciokątnej dołączone ponadto wejście łukowe w postaci przestrzennej, stalowej
drabinki oraz platforma/wieża kwadratowa z wejściówką oraz drabinką z dwóch rurek stalowych
osadzonych między pionowymi kołkami konstrukcyjnymi. Przejście do kolejnej wieży przez
pomost drabinkowy. Do najniższej wieży dołączona zjeżdżalnia z burtami bocznymi z HDPE,
osadzona na wys. 105 cm, oraz wejście na zestaw (platforma trójkątna). W skład zestawu wchodzi
ponadto pięć zabezpieczeń bocznych.
Konstrukcja:
- elementy konstrukcyjne - słupy o przekroju okrągłym fi 120 mm z drewna sosnowego klejonego
pięciowarstwowo z czterema wzdłużnymi ryflami rozprężającymi;
- ślizg zjeżdżalni małej ze stali nierdzewnej z bokami z HDPE;
- ślizg zjeżdżalni wyższej ze stali nierdzewnej z bokami ze stali malowanej proszkowo;
- zabezpieczenia boczne - płyty polietylenowe HDPE, gr. 15 mm, z wyfrezowanymi aplikacjami z
kształcie zwierzątek, postaci z bajek, itp.
Zabezpieczenie antykorozyjne:
- elementy drewniane - z drewna sosnowego klejonego pięciowarstwowo zabezpieczonego przed
warunkami atmosferycznymi poprzez dwukrotne malowanie preparatami na bazie olejów
naturalnych, z atestem PZH;
- słupy pionowe zabezpieczone od góry plastikowymi osłonami przymocowanymi w sposób
uniemożliwiający demontaż;
- wszystkie elementy stalowe - malowane proszkowo;
- złącza ukryte w plastikowych wypraskach;
- zabezpieczenia boczne - płyty polietylenowe HDPE;
Montaż: w gruncie na okuciach przytwierdzonych do prefabrykowanych bloczków betonowych.
Wymiary zestawu: 9,70 x 4,95 m.
Pole strefy bezpieczeństwa wymiarach 13,20 x 7,70 m.
Maksymalna wysokość upadku: 1,47 m.
Pomost z belką z dwoma trapami szt. 1
Opis: urządzenie sprawnościowe o konstrukcji drewnianej do przechodzenia, ćwiczące równowagę.
Konstrukcja:
- podpory - słupy z drewna sosnowego klejonego pięciowarstwowo ryflowanego wzdłużnie
- łańcuchy ocynkowane
Zabezpieczenie antykorozyjne:
- elementy konstrukcyjne - słupy o przekroju okrągłym fi 120 mm z drewna sosnowego klejonego
pięciowarstwowo zabezpieczonego przed warunkami atmosferycznymi poprzez dwukrotne
malowanie preparatami na bazie olejów naturalnych, z atestem PZH;
- okucia - stal malowana proszkowo;
- łańcuchy i elementy złączne ocynkowane osłonięte plastikowymi korkami zaślepkami
Montaż:
Montaż w gruncie na stalowych okuciach; zabetonowane lub przytwierdzone do prefabrykowanych
bloczków betonowych.
Wymiary: wys. 124 cm, szer. 100 cm.
Huśtawka podwójna z belką metalową Szt. 1
Opis: huśtawka wahadłowa dwuosobowa z belką metalową z dwoma siedziskami gumowymi bez
oparcia;
Konstrukcja:
- podpory - słupy z drewna sosnowego klejonego pięciowarstwowo ryflowanego wzdłużnie;
- belka górna - stal malowana proszkowo;
- zawiesia łożyskowane - łańcuchy ocynkowane;
- siedziska gumowe bez oparcia - szt. 2;
Zabezpieczenie antykorozyjne:
-drewno konstrukcyjne zabezpieczonego przed działaniem warunków atmosferycznych przez
dwukrotne malowanie preparatami na bazie olejów naturalnych, z atestem PZH;
- elementy stalowe - malowane proszkowo;
- okucia - stal malowana proszkowo;
Montaż:
Montaż w gruncie na stalowych okuciach; zabetonowane lub przytwierdzone do prefabrykowanych
bloczków betonowych.
Wymiary: wys. 228 cm, szer. 350 cm.
Pole strefy bezpieczeństwa o wymiarach: 760 x 450 cm
Równoważnia na sprężynach Szt. 1
Urządzenie sprawnościowe, w postaci grubej drewnianej belki osadzonej na dwóch solidnych
sprężynach zakotwionych w betonowych fundamentach ok. 60 cm w gruncie.
W celu uzyskania najwyższych parametrów wytrzymałościowych, belka o długości 300 cm
wykonana z drewna sosnowego, klejonego z 6 warstw, o wymiarach 14 x 14 cm .
Belka zabezpieczona przed szkodliwym wpływem warunków atmosferycznych przez impregnację
środkami na bazie naturalnych olejów i wosków posiadających wymagane atesty higieniczne.
Sprężyny wykonane z pręta fi 18 mm ze stali jakościowej, zabezpieczone farbami proszkowymi
poliestrowymi odpornymi na ciągłe działanie warunków atmosferycznych.
Stożek linarium szt. 1
Opis: Urządzenie sprawnościowe, trwale posadowione
Konstrukcja:
- 1 stalowy maszt , stal nierdzewna malowana proszkowo; wys: 3,00 m.
- zestaw lin z rdzeniem stalowym w oprzędzie polipropylowym
Zabezpieczenie antykorozyjne: stal nierdzewna malowana proszkowo
Montaż: w gruncie
Wymiary: szer. 180 cm, wys. 300 cm
Pole strefy bezpieczeństwa o średnicy 580 cm.
Huśtawka ważka na sprężynie szt. 1
Opis: Huśtawka dwuosobowa typu ważka na sprężynie
Konstrukcja:
- belka konstrukcyjna – drewno sosnowe klejone pięciowarstwowo o przekroju kwadratowym
- sprężyna fi 180 mm malowana proszkowo
- prefabrykowany bloczek fundamentowy
- rączki I podpory nóg – plastikowe
- elementy kolorowe – formatki z płyt polietylenowych HDPE
Zabezpieczenie antykorozyjne:
wszystkie elementy stalowe cynkowane ogniowo I malowane proszkowo, elementy drewniane
dwukrotnie malowane preparatami na bazie olejów naturalnych posiadajacych atest PZH; elementy
kolorowe – płyta polietylenowa HDPE, grubość 15 mm
Montaż w gruncie na prefabrykowanym bloczku betonowym
Wymiary:
152 x 28 cm, wys. 70 cm
Pole strefy bezpieczeństwa o wymiarach 345x230 cm.
Ławka z rur stała z oparciem szt. 2
Opis: Ławka parkowa z oparciem.
Konstrukcja: stal + drewno impregnowane malowane farbami odpornymi na działanie warunków
atmosferycznych w dowolnym kolorze.
Wymiary: wys. 78 cm; szer. 64 cm x dł. 180 cm.
Tablica reklamowa szt. 1
Opis: urządzenie uzupełniające wyposażenie placu zabaw - tablica reklamowa
Konstrukcja:
- podpory - słupy z drewna sosnowego klejonego pięciowarstwowo ryflowanego wzdłużnie;
- tablica z płyty polietylenowej HDPE;
Zabezpieczenie antykorozyjne:
-drewno konstrukcyjne zabezpieczonego przed działaniem warunków atmosferycznych przez
dwukrotne malowanie preparatami na bazie olejów naturalnych, z atestem PZH;
- elementy stalowe - malowane proszkowo;
- płaszczyzna tablicy -płyta polietylenowa HDPE;
- okucia - stal malowana proszkowo;
Montaż:
Montaż w gruncie na stalowych okuciach; zabetonowane lub przytwierdzone do prefabrykowanych
bloczków betonowych.
Wymiary: wys. 220 cm, szer. 120 cm.
