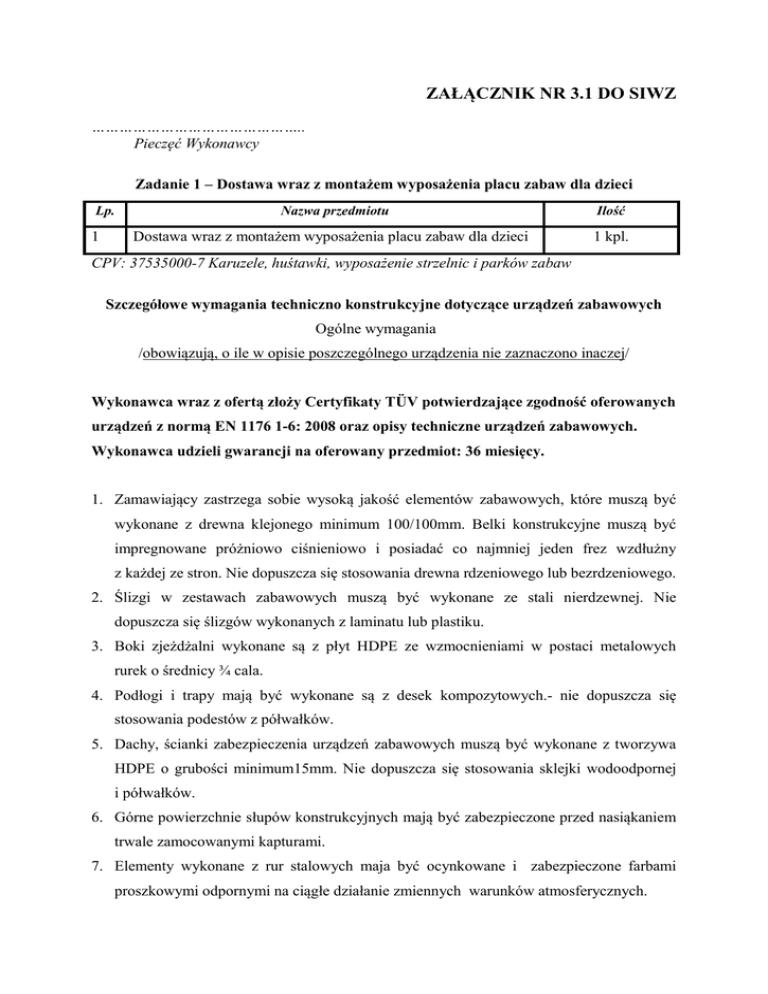

ZAŁĄCZNIK NR 3.1 DO SIWZ
………………………………………..
Pieczęć Wykonawcy
Zadanie 1 – Dostawa wraz z montażem wyposażenia placu zabaw dla dzieci
Nazwa przedmiotu
Ilość
Dostawa wraz z montażem wyposażenia placu zabaw dla dzieci
1 kpl.
Lp.
1
CPV: 37535000-7 Karuzele, huśtawki, wyposażenie strzelnic i parków zabaw
Szczegółowe wymagania techniczno konstrukcyjne dotyczące urządzeń zabawowych
Ogólne wymagania
/obowiązują, o ile w opisie poszczególnego urządzenia nie zaznaczono inaczej/
Wykonawca wraz z ofertą złoży Certyfikaty TÜV potwierdzające zgodność oferowanych
urządzeń z normą EN 1176 1-6: 2008 oraz opisy techniczne urządzeń zabawowych.
Wykonawca udzieli gwarancji na oferowany przedmiot: 36 miesięcy.
1. Zamawiający zastrzega sobie wysoką jakość elementów zabawowych, które muszą być
wykonane z drewna klejonego minimum 100/100mm. Belki konstrukcyjne muszą być
impregnowane próżniowo ciśnieniowo i posiadać co najmniej jeden frez wzdłużny
z każdej ze stron. Nie dopuszcza się stosowania drewna rdzeniowego lub bezrdzeniowego.
2. Ślizgi w zestawach zabawowych muszą być wykonane ze stali nierdzewnej. Nie
dopuszcza się ślizgów wykonanych z laminatu lub plastiku.
3. Boki zjeżdżalni wykonane są z płyt HDPE ze wzmocnieniami w postaci metalowych
rurek o średnicy ¾ cala.
4. Podłogi i trapy mają być wykonane są z desek kompozytowych.- nie dopuszcza się
stosowania podestów z półwałków.
5. Dachy, ścianki zabezpieczenia urządzeń zabawowych muszą być wykonane z tworzywa
HDPE o grubości minimum15mm. Nie dopuszcza się stosowania sklejki wodoodpornej
i półwałków.
6. Górne powierzchnie słupów konstrukcyjnych mają być zabezpieczone przed nasiąkaniem
trwale zamocowanymi kapturami.
7. Elementy wykonane z rur stalowych maja być ocynkowane i zabezpieczone farbami
proszkowymi odpornymi na ciągłe działanie zmiennych warunków atmosferycznych.
8. Wszystkie zawiesia huśtawek muszą być wykonane są ze stali konstrukcyjnej,
ocynkowane galwanicznie lub ze stali nierdzewnej
9. Drabinki urządzeń zabawowych muszą być wykonane ze stali nierdzewnej.
10. Urządzenia i zestawy zabawowe muszą być osadzone przy pomocy kotew stalowych
ocynkowanych i malowanych proszkowo w kolorze. (ochrona drewna przed szkodliwym
wpływem wilgoci z gruntu)
Urządzenia i zestawy zabawowe muszą być jak najbardziej zbliżone sposobem
konfiguracji i wielkością do przedstawionych na rysunku, jak również w skład wymaganych
przez zamawiającego zestawów mają wchodzić wszystkie elementy składowe zgodnie
z przedstawionym poniżej opisem.

Wielofunkcyjny zestaw integracyjny duży, drabinka pozioma
Uwagi ogólne do zestawu:
1. Wszystkie elementy konstrukcyjne muszą być wykonane z drewna klejonego warstwowo
(kantówka minimum 100mm x100mm) Belki konstrukcyjne muszą być impregnowane
próżniowo ciśnieniowo i posiadać co najmniej jeden frez wzdłużny z każdej ze stron.
2. Cały zestaw osadzony w podłożu na stalowych kotwach ocynkowanych, i malowanych
proszkowi zabetonowanych w gruncie.
3. Drabinki są wykonane ze stali nierdzewnej.
4. Wszystkie elementy wykonane z rurek stalowych są ocynkowane i malowane proszkowo
w kolorze.
5. Śruby ocynkowane, powinny być zabezpieczone zaślepkami z tworzywa.
6. Elementy konstrukcyjne zakończone od góry kapturkami z tworzywa.
7. Liny w zestawie wykonane z lin stalowych w oplocie polipropylenowym
8. Zjeżdżalnia wykonana z: ślizg ze stali nierdzewnej, boki wypełnione płytą z tworzywa
HDPE
9. Podesty mają być wykonany z desek kompozytowych
10. Daszki wykonane z tworzywa HDPE
Opis techniczny wchodzących w skład elementów:
Długość zestawu minimum 860cm, szerokość minimum 630cm, wysokość minimum 350cm.
3 x wieża z podestem na wysokości minimum 120cm.
1 x wieża z podestem na wysokości minimum 95cm.
2 x pomost prosty.
1 x pomost ruchomy.
1 x trap prosty.
2 x zjeżdżalnia na wysokości minimum 120cm.
1 x podest dwa stopnie.
1 x drabinka łańcuchowa.
1 x zjazd strażacki.
1 x drabinka pozioma.
1 x drabinka oczkowa pozioma.

Zestaw zabawowo-sprawnościowy, zestaw wieża wysoka, zestaw zabawowy
zamek
Uwagi ogólne do zestawu:
1.
Wszystkie elementy konstrukcyjne muszą być wykonane z drewna klejonego warstwowo
(kantówka minimum 100mm x100mm). Belki konstrukcyjne muszą być impregnowane
próżniowo ciśnieniowo i posiadać co najmniej jeden frez wzdłużny z każdej ze stron.
2.
Cały zestaw osadzony w podłożu na stalowych kotwach ocynkowanych, i malowanych
proszkowi zabetonowanych w gruncie.
3. Drabinki wykonane ze stali nierdzewnej.
4. Wszystkie elementy wykonane z rurek stalowych są ocynkowane i malowane proszkowo
w kolorze.
5. Śruby ocynkowane, powinny być zabezpieczone zaślepkami z tworzywa.
6. Elementy konstrukcyjne zakończone od góry kapturkami z tworzywa.
7. Liny w zestawie wykonane z lin stalowych w oplocie polipropylenowym
8. Zjeżdżalnia wykonana z: ślizg ze stali nierdzewnej, boki wypełnione płytą z tworzywa
HDPE
9. Podesty mają być wykonany z desek kompozytowych
10. Daszki wykonane z tworzywa HDPE
Opis techniczny wchodzących w skład elementów:
Długość zestawu minimum 670cm, szerokość minimum 650cm, wysokość minimum 450cm.
3 x wieża z podestem na wysokości minimum 120cm.
2 x pomost prosty.
1 x pomost ruchomy.
1 x trap prosty.
1 x zjeżdżalnia na wysokości minimum 120cm.
1 x schody
1 x drabinka S
1 x zjazd strażacki.
1 x przeplotnia strażacka

Sześciokąt wielofunkcyjny, zestaw maluch, zjazd linowy, ściana wspinaczkowa,
pomost z klockami
Uwagi ogólne do zestawu:
1) Wszystkie elementy konstrukcyjne muszą być wykonane z drewna klejonego warstwowo
(kantówka minimum 100mm x100mm) Belki konstrukcyjne muszą być impregnowane
próżniowo ciśnieniowo i posiadać co najmniej jeden frez wzdłużny z każdej ze stron.
2) Cały zestaw osadzony w podłożu na stalowych kotwach ocynkowanych, i malowanych
proszkowi zabetonowanych w gruncie.
3) Drabinki wykonane ze stali nierdzewnej.
4) Wszystkie elementy wykonane z rurek stalowych są ocynkowane i malowane proszkowo w
kolorze.
5) Śruby ocynkowane, powinny być zabezpieczone zaślepkami z tworzywa.
6) Elementy konstrukcyjne zakończone od góry kapturkami z tworzywa.
7) Liny w zestawie wykonane z lin stalowych w oplocie polipropylenowym
Opis techniczny wchodzących w skład elementów:
Długość zestawu minimum 640cm, szerokość minimum 540cm, wysokość minimum 220cm
1 x sześciokąt
1 x ściana alpinistyczna
1 x zjazd linowy, lina do wspinania się
1 x poręcze gimnastyczne
1 x kółka gimnastyczne
1 x drabinka pozioma
1 x pomost z klockami
1 x drabinka

Zestaw zabawowy - sprawnościowy Lokomotywa z wagonikiem
Uwagi ogólne do zestawu:
1) Wszystkie elementy konstrukcyjne muszą być wykonane z drewna klejonego warstwowo
(kantówka minimum 100mm x100mm).Belki konstrukcyjne muszą być impregnowane
próżniowo ciśnieniowo i posiadać co najmniej jeden frez wzdłużny z każdej ze stron.
2) Cały zestaw osadzony w podłożu na stalowych kotwach ocynkowanych, i malowanych
proszkowi zabetonowanych w gruncie.
3)Wszystkie elementy wykonane z rurek stalowych są ocynkowane i malowane proszkowo
w kolorze.
4)Śruby ocynkowane, powinny być zabezpieczone zaślepkami z tworzywa.
5)Elementy konstrukcyjne zakończone od góry kapturkami z tworzywa.
6)Podesty mają być wykonany z desek kompozytowych
7) Daszki wykonane z tworzywa HDPE
Opis techniczny wchodzących w skład elementów:
1.Całość ma przypominać lokomotywę o długość minimum 240cm, szerokość minimum
140cm, wysokość minimum 264cm.
2. Całość ma przypominać wagonik lokomotywy o długości minimum 240cm, szerokości
minimum 140cm, wysokości 264cm. W wagoniku muszą znajdować się dwie ławeczki o dł.
minimum 200cm.

Wagon
1) Wszystkie elementy konstrukcyjne muszą być wykonane z drewna klejonego warstwowo
(kantówka minimum 100mm x100mm).Belki konstrukcyjne muszą być impregnowane
próżniowo ciśnieniowo i posiadać co najmniej jeden frez wzdłużny z każdej ze stron.
2) Cały zestaw osadzony w podłożu na stalowych kotwach ocynkowanych, i malowanych
proszkowi zabetonowanych w gruncie.
3)Wszystkie elementy wykonane z rurek stalowych są ocynkowane i malowane proszkowo
w kolorze.
4)Śruby ocynkowane, powinny być zabezpieczone zaślepkami z tworzywa.
5)Elementy konstrukcyjne zakończone od góry kapturkami z tworzywa.
6)Podesty mają być wykonany z desek kompozytowych
7) Daszki wykonane z tworzywa HDPE
Opis techniczny wchodzących w skład elementów:
Całość ma przypominać wagonik lokomotywy o długości minimum 240cm, szerokości
minimum 140cm, wysokości 264cm. W wagoniku muszą znajdować się dwie ławeczki oraz
stolik.

Huśtawka przestrzenna na sprężynie Kiwak Integracyjny Żaba
1. Sprężyny ze stali – ostatni pierścień sprężyn zabezpieczony przed pułapką na
zakleszczenie.
2. Całość wykonana z płyty HDPE o grubości minimum 15mm
3. Rurki stalowe malowane proszkowo.
4. Urządzenie ma posiadać dwie ściany boczne przypominające żabę.

Huśtawka na sprężynie motorower
Sprężyna jest ze stali ocynkowanej – ostatni pierścień sprężyny zabezpieczony jest przed
pułapką na zakleszczenie. Całość wykonana jest z płyty HDPE. Rurki i uchwyty są stalowe
malowane proszkowo

Huśtawka kończyna na sprężynie
Sprężyna jest ze stali ocynkowanej – ostatni pierścień sprężyny zabezpieczony jest przed
pułapką na zakleszczenie. Całość wykonana jest z płyty HDPE. Rurki i uchwyty są stalowe
malowane proszkowo

Karuzela na podstawie metalowej
Podstawa metalowa, słup nośny łożyskowany, ramiona z rurek stalowych malowanych
proszkowo,
Długość minimum 160cm, szerokość minimum 160cm, wysokość minimum 80cm.

Karuzela krzyżowa z siedziskami Tulipan
Słup nośny łożyskowany, ramiona z rurek stalowych malowanych proszkowo, 4 siedziska
pokryte tworzywem sztucznym.
Długość minimum 180cm, szerokość minimum 180cm, wysokość minimum 90cm.

Huśtawka ważka na sprężynie
Całość wykonana z metalu ocynkowanego i pomalowanego proszkowo, huśtawka posiada
dwie sprężyny i dwa siedziska z uchwytami.
Długość minimum 350cm, szerokość minimum 30cm, wysokość minimum 80cm.

Huśtawka ważka (x2)
Długość minimum 300cm, szerokość minimum 35cm, wysokość minimum 85cm.
Konstrukcja nośna - profil stalowy ocynkowany i malowany proszkowo.
Uchwyt wykonany zgodnie z rurki stalowej ocynkowanej i malowanej proszkowo.
1 x belka poprzeczna o długości minimum 300cm z drewna z zamocowanymi na krawędziach
od spodu odbojnikami pochłaniającymi energię.

Huśtawka wahadłowa podwójna dla dzieci w wieku 3-6 lat
Słupy nośne muszą być wykonane z drewna klejonego warstwowo (kantówka minimum
100mm x100mm) Belki konstrukcyjne muszą być impregnowane próżniowo ciśnieniowo i
posiadać co najmniej jeden frez wzdłużny z każdej ze stron.
Belka górna poprzeczna stalowa ocynkowana i malowana proszkowo.
Łańcuch techniczny kalibrowany.
Siedzisko huśtawki koszykowe, zawieszone na łożyskach samosmarujących

Huśtawka wahadłowa pojedyncza dla dzieci w wieku 6-12lat (x3)
Słupy nośne muszą być wykonane z drewna klejonego warstwowo (kantówka minimum
100mm x100mm) Belki konstrukcyjne muszą być impregnowane próżniowo ciśnieniowo i
posiadać co najmniej jeden frez wzdłużny z każdej ze stron.
Belka górna poprzeczna stalowa ocynkowana i malowana proszkowo.
Łańcuch techniczny kalibrowany.
Siedzisko huśtawki deseczki z tworzywa sztucznego, zawieszone na łożyskach
samosmarujących.

Altana z tablicą do rysowania
Uwagi ogólne do zestawu:
1) Wszystkie elementy konstrukcyjne muszą być wykonane z drewna klejonego warstwowo
(kantówka minimum 100mm x100mm) Belki konstrukcyjne muszą być impregnowane
próżniowo ciśnieniowo i posiadać co najmniej jeden frez wzdłużny z każdej ze stron.
2) Cały zestaw osadzony w podłożu na stalowych kotwach ocynkowanych, i malowanych
proszkowi zabetonowanych w gruncie.
3) Wszystkie elementy wykonane z rurek stalowych są ocynkowane i malowane proszkowo
w kolorze.
4) Śruby ocynkowane, powinny być zabezpieczone zaślepkami z tworzywa.
5) Elementy konstrukcyjne zakończone od góry kapturkami z tworzywa.
6) Dachy, ścianki zabezpieczenia muszą być wykonane z tworzywa HDPE o grubości
minimum15mm
Opis techniczny wchodzących w skład elementów:
Długość zestawu minimum 300cm, szerokość minimum 200cm, wysokość minimum 200cm
1 x altana
1 x ganek
1 x tablica rysunkowa

Piaskownica
Uwagi ogólne do zestawu:
1) Wszystkie elementy konstrukcyjne muszą być wykonane z drewna klejonego warstwowo
(kantówka minimum 100mm x100mm) Belki konstrukcyjne muszą być impregnowane
próżniowo ciśnieniowo i posiadać co najmniej jeden frez wzdłużny z każdej ze stron.
2) Cały zestaw osadzony w podłożu na stalowych kotwach ocynkowanych, i malowanych
proszkowi zabetonowanych w gruncie.
3) Śruby ocynkowane, powinny być zabezpieczone zaślepkami z tworzywa.
4) Elementy konstrukcyjne zakończone od góry kapturkami z tworzywa.
5) Elementy wykończeniowe z tworzywa HDPE
Opis techniczny wchodzących w skład elementów:
Długość minimum 300cm, szerokość minimum 300cm, wysokość minimum 30cm.

Wciągarka do piasku z podestem
Uwagi ogólne do zestawu:
1) Wszystkie elementy konstrukcyjne muszą być wykonane z drewna klejonego warstwowo
(kantówka minimum 100mm x100mm) Belki konstrukcyjne muszą być impregnowane
próżniowo ciśnieniowo i posiadać co najmniej jeden frez wzdłużny z każdej ze stron.
2) Cały zestaw osadzony w podłożu na stalowych kotwach ocynkowanych i malowanych
proszkowi zabetonowanych w gruncie.
3) Wszystkie elementy wykonane z rurek stalowych są ocynkowane i malowane proszkowo w
kolorze.
4) Śruby ocynkowane, muszą być zabezpieczone zaślepkami z tworzywa.
5) Elementy konstrukcyjne zakończone od góry kapturkami z tworzywa.
6) Elementy wykończeniowe z tworzywa HDPE
Opis techniczny wchodzących w skład elementów:
1 x podest
1 x wciągarka z kubełkiem

Stojak na rowery (x4)
Uwagi ogólne do zestawu:
Konstrukcja wykonana z metalu ocynkowanego i pomalowanego proszkowo w kolorze.
Opis techniczny wchodzących w skład elementów:
Zestaw musi posiadać minimum 3 stanowisk na rowery.

Ławka stalowa z siedziskiem drewnianym i wieszakami (x6)
Siedziska wykonane z desek sosnowych malowanych w kolorze mahoń, ciemny orzech lub
dąb.

Kosz na śmieci z półwałków (x6)
Konstrukcja stalowa malowana proszkowo. Wsad stalowy malowany proszkowo.
Wykończenie drewniane

Regulamin placu zabaw
Elementy konstrukcyjne muszą być wykonane z drewna klejonego warstwowo (kantówka
minimum 100mm x100mm Belki konstrukcyjne muszą być impregnowane próżniowo
ciśnieniowo i posiadać co najmniej jeden frez wzdłużny z każdej ze stron.
……………………………………..
Podpis osoby upoważnionej
