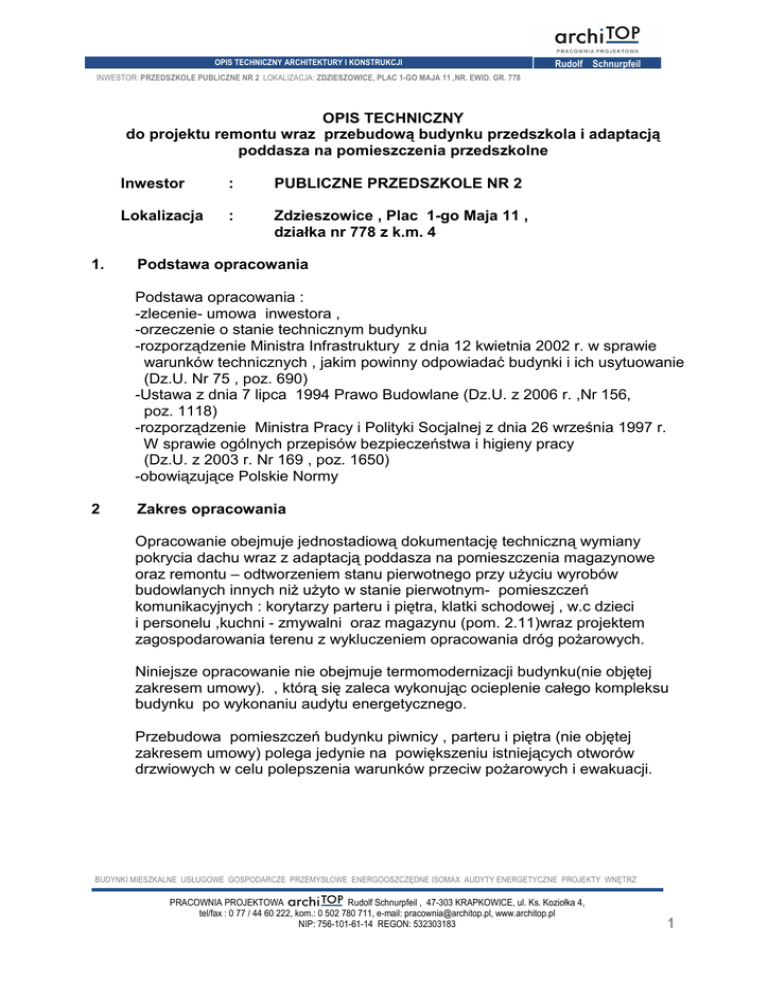

OPIS TECHNICZNY ARCHITEKTURY I KONSTRUKCJI
INWESTOR: PRZEDSZKOLE PUBLICZNE NR 2 LOKALIZACJA: ZDZIESZOWICE, PLAC 1-GO MAJA 11 ,NR. EWID. GR. 778
OPIS TECHNICZNY
do projektu remontu wraz przebudową budynku przedszkola i adaptacją
poddasza na pomieszczenia przedszkolne
1.
Inwestor
:
PUBLICZNE PRZEDSZKOLE NR 2
Lokalizacja
:
Zdzieszowice , Plac 1-go Maja 11 ,
działka nr 778 z k.m. 4
Podstawa opracowania
Podstawa opracowania :
-zlecenie- umowa inwestora ,
-orzeczenie o stanie technicznym budynku
-rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie
warunków technicznych , jakim powinny odpowiadać budynki i ich usytuowanie
(Dz.U. Nr 75 , poz. 690)
-Ustawa z dnia 7 lipca 1994 Prawo Budowlane (Dz.U. z 2006 r. ,Nr 156,
poz. 1118)
-rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r.
W sprawie ogólnych przepisów bezpieczeństwa i higieny pracy
(Dz.U. z 2003 r. Nr 169 , poz. 1650)
-obowiązujące Polskie Normy
2
Zakres opracowania
Opracowanie obejmuje jednostadiową dokumentację techniczną wymiany
pokrycia dachu wraz z adaptacją poddasza na pomieszczenia magazynowe
oraz remontu – odtworzeniem stanu pierwotnego przy uŜyciu wyrobów
budowlanych innych niŜ uŜyto w stanie pierwotnym- pomieszczeń
komunikacyjnych : korytarzy parteru i piętra, klatki schodowej , w.c dzieci
i personelu ,kuchni - zmywalni oraz magazynu (pom. 2.11)wraz projektem
zagospodarowania terenu z wykluczeniem opracowania dróg poŜarowych.
Niniejsze opracowanie nie obejmuje termomodernizacji budynku(nie objętej
zakresem umowy). , którą się zaleca wykonując ocieplenie całego kompleksu
budynku po wykonaniu audytu energetycznego.
Przebudowa pomieszczeń budynku piwnicy , parteru i piętra (nie objętej
zakresem umowy) polega jedynie na powiększeniu istniejących otworów
drzwiowych w celu polepszenia warunków przeciw poŜarowych i ewakuacji.
BUDYNKI MIESZKALNE USŁUGOWE GOSPODARCZE PRZEMYSŁOWE ENERGOOSZCZĘDNE ISOMAX AUDYTY ENERGETYCZNE PROJEKTY WNĘTRZ
PRACOWNIA PROJEKTOWA
Rudolf Schnurpfeil , 47-303 KRAPKOWICE, ul. Ks. Koziołka 4,
tel/fax : 0 77 / 44 60 222, kom.: 0 502 780 711, e-mail: [email protected], www.architop.pl
NIP: 756-101-61-14 REGON: 532303183
1
3. Projekt zagospodarowania terenu
3.1.Przedmiot inwestycji , charakterystyka ekologiczna
Przedmiotem inwestycji jest podpiwniczony , trzykondygnacyjny budynek
Publicznego Przedszkola Nr 2 w Zdzieszowicach .
Dach istniejącego budynku dwuspadowy kryty dachówką ceramiczną karpiówką
w kolorze ceglastym ułoŜonej w koronkę.
Przedmiotem inwestycji jest remont łazienek - w.c. dzieci i personelu , magazynu
przylegającego do istniejącej kuchni ( zmiana technologii kuchni nie jest
niniejszym opracowaniem) , która równieŜ objęta jest remontem w ograniczonym
zakresie z wymianą wyposaŜenia stałego .
W wyniku niewielkiej przebudowy polegającej na poprawieniu ewakuacji
powiększono istniejące otwory drzwiowe (zgodnie z oprac. rzutami
poszczególnych kondygnacji) z wymianą stolarki drzwiowej .
Ponadto przedmiotem opracowania jest modernizacja dachu polegająca na
wzmocnieniu konstrukcji dachu w powiązaniu ze wzmocnieniem konstrukcji
stropu drewnianego piętra . Wymianie uszkodzonych elementów drewnianych
więźby dachowej , wymianą łacenia i pokrycia dachu oraz modernizacji
wyposaŜenia dachu (instalacja odgromowa , ławki kominiarskie, okna dachowe,
klapa oddymiająca , itd.).
Po dokonaniu remontu i modernizacji przewiduje się adaptacje istn. poddasza
poprzez wydzielenie pomieszczeń (zgodnie z dokumentacją) na cele
przedszkole. Uzyskanie pomieszczenia szatni dla personelu przedszkolnego i
obsługi kuchni (odpowiednio max 6 +3 osoby ) z węzłem , sanitarno –
higienicznym ;brakującego w budynku aneksu porządkowo-gospodarczego ,
dodatkowego biura oraz magazynów , m.in. magazynu na zasoby kuchenne
i gastronomiczne.
W celu poprawy dostępu do obiektu dla osób niepełnosprawnych planuje się
zastosować urządzenie przenośne –transporter z napędem elektrycznym , np.
typu Jolly słuŜący do pokonywania barier architektonicznych.
Ogrzewanie budynku z własnej istniejącej kotłowni gazowej.
Przyłącze wodociągowe istniejące z sieci miejskiej.
Odprowadzenie ścieków istniejące z kanalizacji miejskiej.
Przyłącze elektryczne istniejące z sieci Zakładu Energetycznego .
Wywóz nieczystości stałych magazynowanych w szczelnych kontenerach
śmietnikowych na kółkach -zakład oczyszczania miasta.
3.2.
Stan istniejący.
Teren będący przedmiotem inwestycji stanowi działka o numerze 778
z k.m. 4 której właścicielem jest inwestor Gmina Zdzieszowice
Działki inwestora znajduje się na terenie oznaczonym wg miejscowego planu
zagospodarowania przestrzennego przeznaczonymi pod zabudowę
wielorodzinną z dopuszczeniem usług
NIP: 756-101-61-14 REGON: 532303183
2
Budynek przedszkola jest budynkiem ; podpiwniczonym , trzykondygnacyjnym
z poddaszem gospodarczym , które w wyniku adaptacji będzie przeznaczone na
pomieszczenia przedszkolne . Budynek posiada klatę schodową z drewnianymi
biegami schodów za wyjątkiem schodów wyrównawczych parteru i piwnicy.
Dach budynku –dwuspadowy kryty dachówką ceramiczną karpiówką ułoŜoną
w koronkę . Przeznaczony w niniejszym opracowaniu do remontu z naprawą
zmurszałych elementów drewnianych i wymiany pokrycia oraz modernizacji
wyposaŜenia dachu.
3.3.
Projektowane zagospodarowanie działki
Na działce objętej zakresem opracowania nie przewiduje się rozbudowy
istniejącego budynku . Planuje się jedynie wymianę pokrycia dachowego
i adaptacji poddasza na pomieszczenia magazynowo-przedszkolne oraz remont
części budynku .
Dach istniejącego budynku dwuspadowy kryty dachówką ceramiczną
karpiówką w kolorze ceglastym ułoŜonej w koronkę.
Połączenie komunikacyjne z drogą publiczną gminną jest poprzez istniejące
wejście zaznaczone na projekcie zagospodarowania terenu.
Śmietnik –ruchome szczelne kontenery na śmieci zlokalizowane na
utwardzonym placu w pobliŜu istniejącego budynku .
3.4.
Zestawienie powierzchni - elementy zagospodarowania
Wielkość działek w liniach rozgraniczenia
596,0 m2
w tym :
191,00 m2.
- powierzchnia zabudowy budynku
- powierzchnia terenów utwardzonych
,
- zieleń ozdobna , trawnik
15,00 m2
390,00 m2
Powierzchnia zabudowana i bierna biologicznie stanowi 35 % powierzchni
działki
NIP: 756-101-61-14 REGON: 532303183
3
4.
Przeznaczenie i program uŜytkowy obiektu.
-
Parter
-
1.01. komunikacja - kl. schodowa
1.02. sala zajęć
1.03. komunikacja - korytarz
1.04. szatnia
1.05. szatnia
1.06. schowek
1.07. w.c. personelu
1.08. sala zajęć
1.09. komunikacja - korytarz
1.10. biuro
1.11. biuro
1.12. schowek
1.13. w.c. dzieci
Razem
-
154.91 m2
Piętro
2.01.
2.02.
2.03.
2.04.
2.05.
2.06.
2.07.
2.08.
2.09.
2.10.
2.11.
komunikacja – kl. schodowa
sala zajęć
komunikacja – korytarz
sypialnia
schowek
w.c. personelu
sala zajęć
komunikacja – korytarz
kuchnia
schowek
magazyn
Razem
-
11.55 m2.
37.20 m2
8.30 m2.
10.91 m2
9.70 m2.
0.51 m2.
4.60 m2.
37.71 m2.
8.30 m2
11.00 m2.
9.70 m2
0.51 m2.
4.92 m2.
11.55 m2.
37.20 m2
4.80 m2.
24.81 m2
0.51 m2.
4.60 m2.
37.71 m2.
4.80 m2.
25.10 m2
0.50 m2.
4.92 m2
156.50 m2
Poddasze ( powierzchnia uŜytkowa /powierzchnia podłogi)
3.01.
3.02.
3.03.
3.04.
3.05.
3.06.
3.07.
komunikacja – kl. schodowa
umywalnia
szatnia + aneks jadalny
biuro
magazyn
magazyn
schowek gospodarczy
11.51 m2/ 11.51 m2
5.61 m2 / 6.70 m2
11.42 m2/ 14.10 m2
6.40 m2 / 9.65 m2
2.32 m2./ 8.12 m2
2.20 m2. / 7.60 m2
1.32 m2. / 4.80 m2
NIP: 756-101-61-14 REGON: 532303183
4
3.08.
3.09.
3.10.
3.11.
magazyn zasobów przedszkola
aneks gospodarczo-porządkowy
komunikacja-korytarz
magazyn
Razem
4.1.
5.
30.30 m2. / 39.11 m2
6.12 m2 / 10.30 m2
12.62 m2 / 12.62 m2
5.44 m2 / 6.30m2
95.26 m2 /130.81 m2
Parametry techniczne budynku
Długość budynku
19.74 m ,
Szerokość budynku
9.74 m ,
Powierzchnia zabudowy
191.00 m2,
Powierzchnia całkowita
764.00 m2,
Powierzchnia uŜytkowa
403.17 m2
Kubatura
1999.66 m3 .
Forma architektoniczna i funkcja obiektu
Budynek przedszkola jest wydzieloną częścią istniejącego budynku w zwartej
zabudowie. Obiekt podpiwniczony, trzykondygnacyjny przykryty dachem
stromym , dwuspadowym krytym dachówką ceramiczną karpiówką w koronkę.
6.
Działka nie jest wpisana do rejestru zabytków.
7.
Działka nie jest zlokalizowana na terenach podlegającym wpływom
eksploatacji górniczej.
8.
Konstrukcja budynku
8.1.
ZałoŜenia projektowe.
Obliczenia statyczne i wymiarowanie przeprowadzono w oparciu
o obowiązujące normy .
Przyjęto :
- obciąŜenie charakterystyczne śniegiem – II strefa 0.90 kN/m2
- obciąŜenie charakterystyczne wiatrem – I strefa 0.25 kN/m2
- obciąŜenie zmienne charakterystyczne :
p=2.0 kN/m2 - obciąŜenie uŜytkowe stropu poddasza
NIP: 756-101-61-14 REGON: 532303183
5
Zgodnie z rozporządzenie Ministra Spraw Wewnętrznych i Administracji
z 24.09.1998 (Dz.U.Nr 126 , poz. 839 ) ustalono ,Ŝe w podłoŜu występują proste
warunki gruntowe , a obiekt naleŜy zaliczyć do I kategorii geotechnicznej
w prostych warunkach gruntowych.
8.2
Strop I-go piętra
Istniejący strop I-go piętra wykonany został jako strop drewniany belkowy ze
ślepym pułapem i izolacją termiczną z polepy. Belki stropu wykonano
o przekroju 13,5cmx23cm i wsparto na konstrukcyjnych ścianach budynku.
Projektuje się odciąŜenie istniejących belek drewnianych poprzez usunięcie
istniejącej polepy i zastąpienie jej wełną mineralną miękką grubości 20cm. Belki
wspierające konstrukcję dachu wzmacnia się dodatkowo przekrojami stalowymi w
postaci dwóch rozsuniętych ceowników 220 ze stali S235JR co 500mm oraz
skręconymi śrubami M20 z istniejącą belką stropową.
Belki stalowe opierać na murze za pośrednictwem poduszek betonowych,
wykonanych z betonu drobnoziarnistego klasy C20/25 i o wymiarach 300x250mm
i głębokości w rzucie 120mm dla kaŜdej belki.
8.3
Strop poddasza
Projektuje się belkowy strop drewniany nad kondygnacją poddasza. Strop
projektuje się jako nieuŜytkowy o obciąŜeniu charakterystycznym nie większym
niŜ 50kg/m2. Projektowane belki stropowe wykonać o przekroju 8x20cm i układać
w rozstawie istniejących krokwi. Projektowane belki skręcić z krokwiami za
pomocą prętów gwintowanych średnicy 16mm. Oparcie belki poddasza na płatwi
zrealizować za pośrednictwem połączenia ciesielskiego na zacios.
8.4
Konstrukcja dachu
Istniejąca konstrukcja dachu została wykonana jako płatwiowo – kleszczowa.
Krokwie istniejące o przekroju 10x14cm i rozstawie co 80 – 90cm wsparte są na
drewnianych płatwiach 14x18cm podpartych mieczami i słupami.
Projektuje się wzmocnienie istniejących płatwi za pośrednictwem zmiany ich
schematu statycznego, poprzez dodanie w skrajnych przęsłach płatew, słupów
drewnianych o przekroju 14x14cm oraz wzmocnienie w postaci dwóch
przekrojów drewnianych 3,5x18cm skręconych z istniejącą płatwią gwintowanymi
prętami średnicy 16 w rozstawie co 50cm.
Przed połoŜeniem nowego pokrycia dachowego wraz z jego konstrukcją naleŜy
zwrócić szczególną uwagę na stan góry krokwi. W przypadku stwierdzenia
znacznej korozji biologicznej takie krokwie naleŜy wymienić.
NIP: 756-101-61-14 REGON: 532303183
6
8.5
Schody wewnętrzne
W przedmiotowym budynku klatka schodowa wykonana została jako
dwubiegowa. Drewniane stopnie wykonane z desek grubości 3,5cm wsparte są w
gniazdach na drewnianej belce policzkowej o wymiarach przekroju 6,3x25cm.
Belki policzkowe wsparte są na analogicznej belce spocznikowej.
Projektuje się wzmocnienie belki spocznikowej przekrojem drewnianym 3,5x25cm
połączonym z przekrojem istniejącym za pomocą gwintowanych prętów średnicy
16mm w rozstawie co 48cm i wspartych na ścianach klatki schodowej
w bruzdach.
8.6
Ściany zewnętrzne.
Istniejące ściany zewnętrzne z cegły ceramicznej na zaprawie cementowowapiennej zaleca się ocieplić warstwą styropianu FS 15 o grubości 12 cm.
Zaleca ocieplenie budynku kompleksowo całego budynku wg odrębnego
Opracowania po wykonaniu audytu energetycznego.
Współczynnik przenikania ciepła istniejącej ściany U = 1.4 W/m2 K
Współczynnik przenikania ciepła ściany zewn. po dociepleniu styropianem 12cm
U = 0,27 W/m2 K
8.7
Ściany wewnętrzne poddasza .
Projektowany ściany działowe poddasza gr. 12,5 cm z płyt kartonowo-gipsowych
wykonane na konstrukcji z profili stalowych z wypełnieniem z wełny mineralnej
kamiennej gr 10 cm. Rozwiązanie systemowe ścianek działowych w odporności
ogniowej EI30.
Istniejące ściany szczytowe poddasza do wysokości sufitu podwieszanego
wykonać jako okładzinę ścienną z płyt kartonowo-gipsowych o podwyŜszonej
ognioodporności (GKF) gr. 21.5cm na konstrukcji z profili stalowych mocowanych
kołkami systemowym do ściany istniejącej. Grubość wypełnienia 2x10cm
z wełny mineralnej. Rozwiązanie systemowe suchej zabudowy lub rozwiązanie
równowaŜne.
8.8
Sufit podwieszany.
Sufit podwieszany i zabudowa skosów z płyt kartonowo gipsowych na ruszcie
z profili stalowych z wypełnieniem wełną mineralną gr. 2x10cm . Rozwiązanie
systemowe odporności ogniowej EI60 .
Miejsce istniejącego połączenia podłogi i skosu dachu (oparcia krokwi na
murłacie ) naleŜy ocieplić wełną mineralną 20 cm-patrz przekrój A-A. .
Rozwiązanie systemowe odporności ogniowej EI60 .
NIP: 756-101-61-14 REGON: 532303183
7
Współczynnik przenikania ciepła sufitu podwieszanego U = 0,23 W/m2 K
Współczynnik przenikania ciepła skosów poddasza U = 0,22 W/m2 K
8.9. Malowanie.
Malowanie ścian i sufitów remontowanych pomieszczeń farbami emulsyjnymi .
Malowanie istniejących schodów i balustrady – farbami olejnymi
9.
Izolacje
9.1
Izolacje WC
W pomieszczeniach umywalni (pom.3.02) i aneksu gospodarczo-porządkowego
(pom. 3.09). naleŜy wykonać izolację przeciwwilgociową w postaci dwóch warstw
przepony elastycznej (foli w płynie) w „ wywinięciem „ na ściany 20 cm na
warstwie wyrównującej o spadku 1% w kierunku odpływu.
10. Wykończenie wewnętrzne i zewnętrzne
10.1 Wszystkie elementy wykończenia obiektu oraz roboty wykończeniowe
Projektowana stolarka okienna i drzwiowa z PCV wykonana indywidualnie
na zamówienie .
Współczynnik przenikania ciepła U = 1.10 W/m2 K
W istniejącym stropie drewnianym na piętrem wykonać wymianę istniejącej polepy
ślepego pułapu i zastąpić przestrzeń warstwą wełny mineralnej gr 2x10cm.
Projektuje się ułoŜyć płytę OSB4 gr. 2.5cm na belkach drewnianych wraz
z warstwą przepony elastycznej oraz podwójne płytę podłogowa ognioodporną
2x 10mm zgodnie z rozwiązaniem systemowym w klasie odporności
ogniowej REI60 .
Warstwą wykończeniową modernizowanego stropu jest warstwa wykładziny PCV
lub płytek ceramicznych na kleju na warstwie wyrównawczej .
Zamurowania otworów ściany poddasza klatki schodowej z cegły ceramicznej
pełnej na zaprawie cementowo-wapiennej m. 5.0.
NIP: 756-101-61-14 REGON: 532303183
8
W pomieszczeniach komunikacyjnych : korytarzy i klatce schodowej likwiduję się
lamperie z płyt OSB . Projektuje się wykonanie lamperii do wysokości 160 cm
zastosować wykładzinę PCV o parametrach : grubość całkowita do 1.2 mm,
gr. warstwy uŜytkowej - 0-2 mm , wytrzymałości na rozciąganie wzdłuŜ >=60
i wytrzymałości na rozciąganie w poprzek >=45, trwałości barwy (wg skali
szarości) >=4 , odporności chemicznej-dobrej , bezzapachowej , dobrej stabilności
wymiarów po działaniu ciepła <=4% , trudno zapalnej , z pozytywnym aktualnym
atestem higienicznym.
W pomieszczeniach 1.07 , 1.13 ,2.06 , 211 i 2.09 przewiduje się remont w postaci
wymiany drzwi z jednoczesną zmianą kierunku ich otwierania (na zewnątrz
pomieszczenia z wyjątkiem kuchni ) , wymiany przyborów sanitarnych z podejściami
i pionami , wymiany oprzewodowania osprzętu i opraw oświetleniowych. oraz
wymiany posadzki ceramicznej i płytek ceramicznych ściennych do wysokości 2.0m
W pomieszczeniach : 1.01; 1.03; 1.09; 2.01; 2.03; 2.08 wykonać montaŜ ścianach
na wysokości – górna krawędź- 90 i 45 cm odbojnice o parametrach identycznych jak
w systemie np. „ACROWYN TP-300” wraz z naroŜnikami + zatyczkę w systemie
ACROWYN SIM20” lub rozwiązanie inne równowaŜne pod względem zastosowania
materiału o podobnej wysokiej jakości .
W pomieszczeniach : 1.01; 1.03; 1.09; 2.01; 2.03; 2.08; 3.01; na wszystkich
ścianach do wysokości 2,0 m nad wywinięciem wykładziny podłogowej
zastosować wykładzinę PCV o parametrach: grubość całkowita do 1.2 mm,
gr. warstwy uŜytkowej - 0-2 mm ,wytrzymałości na rozciąganie wzdłuŜ >=60
i wytrzymałości na rozciąganie w poprzek >=45, trwałości barwy (wg skali szarości)
>=4 , odporności chemicznej-dobrej , bezzapachowej , dobrej stabilności wymiarów
po działaniu ciepła <=4% , trudno zapalnej , z pozytywnym aktualnym atestem
higienicznym.
W pomieszczeniach 1.01; 1.03; 1.09; 2.01; 2.03; 2.08; 3.01; 3.03; 3.04; 3.05; 3.06;
3.07; 3.08; 3.10; 3.11 zastosować wykładzinę PCV o parametrach
grubości 2.0 mm , grubości warstwy uŜytkowej 2.0 mm , wykładzina homogeniczna,
jednowarstwowa PCW, trudno zapalna, antystatyczna (10.10 Ohm ; 2kV) ,odpornej
na ścieranie grupa „P” , chemicznie odpornej , rozprzestrzenianie ognia i dymu (0),
antypoślizgowej. klasy „DS.” , pokrytej poliuretanem PUR.
NIP: 756-101-61-14 REGON: 532303183
9
Płytki ceramiczne podłogowe w pomieszczeniach 1.07; 1.13; 2.06; 2.09; 2.11;
3.02; 3.09 wykonać płytki gresowe , twarde , mrozoodporne , antypoślizgowe
przeznaczone do pomieszczeń o duŜym natęŜeniu ruchu.
Kolorystykę ustalić z Inwestorem.
Wyłazy techniczne na poddasze nieuŜytkowe o wym. 60x120 cm wykonać jako
ocieplony z rozkładaną drabinka aluminiową . w klasie odporności ogniowej EI30.
10.1 Uwagi .
- zaleca kompleksowe wykonanie termomodernizacji całego budynku .
po wykonaniu audytu energetycznego
- dostosowanie wszystkich istniejących wykończeń wnętrz (ze względu na
zakres umowy nie objętej opracowaniem projektowym)
do zgodności do paragrafu 258 rozporządzenia Ministra Infrastruktury
z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych , jakim powinny
odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 , poz. 690)
- w pomieszczeniu istniejącej kotłowni wykonać drzwi w klasie odporności
ogniowej EI30 .
- wszystkie wbudowywane i montowane materiały i osprzęt winny mieć aktualne
pozytywne atesty higieniczne i aprobaty z zakresu ochrony przeciwpoŜarowej .
11. Rozwiązania i sposób funkcjonowania zasadniczych elementów
wyposaŜenia budowlano-instalacyjnego budynku.
Zasadnicze elementy wyposaŜenia instalacyjnego budynku takie jak :
- instalacja wod-kan. ,
- instalacja grzewcza ,
- instalacja wentylacji ,
- instalacja elektryczna ,
- instalacja odgromowa ,
12. Sposób funkcjonowania elementów wyposaŜenia instalacyjnego :
- instalacja grzejnikowa niskoparametrowa zasilana z własnej kotłowni gazowej
- woda ciepła i zimna doprowadzona do wszystkich punktów poboru wody ,
- pobór wody z sieci miejskiej na warunkach określonych
przez Zakład Gospodarki Komunalnej i Mieszkaniowej w Zdzieszowicach
NIP: 756-101-61-14 REGON: 532303183
10
- ścieki odprowadzane do kanalizacji miejskiej na warunkach określonych
przez Zakład Gospodarki Komunalnej i Mieszkaniowej w Zdzieszowicach
- pobór energii elektrycznej i instalacja elektryczna wykonana na warunkach
i w uzgodnieniu z dostawcą energii – Zakład Energetyczny w Strzelcach Op..
13. Charakterystyka energetyczna obiektu
Przewiduje się następujące max . zapotrzebowania na media :
woda ok.
2.0 m3/ dobę ,
energia elektryczna
200 kWh/dobę
Właściwości cieplne przegród zewnętrznych opisano w pkt 8.6
14. Dane techniczne obiektu charakteryzujące jego wpływ na środowisko ,
zdrowie ludzi i obiekty sąsiednie.
Ścieki socjalno-bytowe odprowadzane do kanalizacji ogólnospławnej.
Ogrzewanie budynku z kotłowni gazowej – emisja zanieczyszczeń
będących efektem spalania będzie znikomo mała na poziomie
nieznacznym z punktu widzenia oddziaływania na powietrze
atmosferyczne i mieścić się będzie w dopuszczalnych granicach.
Odpady stałe usuwane będą do kontenera na śmieci i wywoŜone okresowo
przez Zakład Gospodarki Komunalnej i Mieszkaniowej w Zdzieszowicach. .
Dla projektowanego programu uŜytkowego nie występuje związana
z eksploatacją budynku emisja wibracji i promieniowania w tym jonizującego ,
nie powstaje równieŜ pole elektromagnetyczne.
Projektowana inwestycja nie obejmuje obiektów , które mogłyby stanowić
znaczące źródło hałasu , zatem nie spowoduje zmian w klimacie
akustycznym otoczenia.
15. Warunki ochrony przeciwpoŜarowej
Na podstawie § 4 ust. 1 rozporządzenia Ministra Spraw Wewnętrznych i
Administracji z dnia 16.06.2003 w sprawie uzgadniania projektu budowlanego
pod względem ochrony przeciwpoŜarowej ( DZ. Nr121 poz.1137 ) [1] projekt
przebudowy budynku przedszkola wymaga uzgodnienia w zakresie zachowania
warunków ochrony przeciwpoŜarowej.
NIP: 756-101-61-14 REGON: 532303183
11
15.1. Warunki ochrony przeciwpoŜarowej w zakresie wymaganym w § 5 ust. 1 w/w
rozporządzenia Ministra Spraw Wewnętrznych i Administracji określono w
ekspertyzie technicznej zachowania warunków bezpieczeństwa poŜarowego
budynku Przedszkola Publicznego Nr 2 w Zdzieszowicach, Plac 1-go Maja 11
opracowanej przez rzeczoznawcę ds. zabezpieczeń przeciwpoŜarowych st.
bryg. w st. spocz. mgr inŜ. Józefa ZDOBYLAK oraz rzeczoznawcę budowlanego
dr inŜ. DARIUSZ BAJNO we wrześniu 2008 r.
15.2.
Wymieniona ekspertyza stanowi integralną część niniejszego projektu
przebudowy budynku. Projekt w zakresie warunków ochrony przeciwpoŜarowej
zawiera rozwiązania wynikające z ekspertyzy.
15.2. Zagospodarowanie terenu budynku Przedszkola Publicznego Nr 2 w zakresie
dróg dojazdowych oraz drogi poŜarowej nie jest przedmiotem tego projektu.
16. Całość wykonać zgodnie z projektem , sztuką budowlaną i obowiązującymi
przepisami BHP pod nadzorem osoby uprawnionej.
Opracował :
Krapkowice , październik 2008
NIP: 756-101-61-14 REGON: 532303183
12

1 OPIS TECHNICZNY do projektu remontu wraz przebudową

Transkrypt

Podobne dokumenty

OPIS TECHNICZNY do projektu przebudowy budynku żłobka – etap

RZEŹBA I OBIEKT PRZESTRZENNY Lp. Imię i Nazwisko Wiek

OBIEG D0KUMENT6W FINANSOWYCH Faktury, rachunki, noty ksi

Program szkolenia TWORZENIE PREZENTACJI W PROGRAMIE

TECHNIK INFORMATYK Rok szkolny

Schemat organizacyjny - Specjalistyczny Szpital Miejski im. M

Program nauczania - Technik informatyk SZKOLNY PLAN

Zalacznik nr 5 - pomoc publiczna
