SF014a-PL-EU

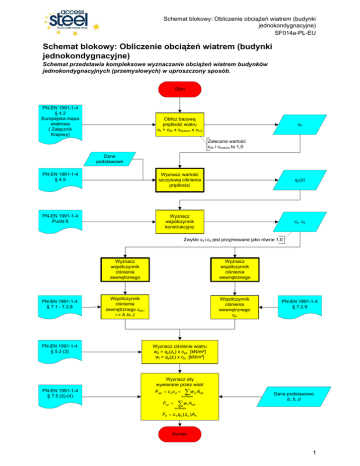

Schemat blokowy: Obliczenie obciąŜeń wiatrem (budynki
jednokondygnacyjne)
SF014a-PL-EU
Schemat blokowy: Obliczenie obciąŜeń wiatrem (budynki
jednokondygnacyjne)
Schemat przedstawia kompleksowe wyznaczanie obciąŜeń wiatrem budynków
jednokondygnacyjnych (przemysłowych) w uproszczony sposób.
Start
PN-EN 1991-1-4
§ 4.2
Europejska mapa
wiatrowa
( Załącznik
Krajowy)
Oblicz bazową
prędkość wiatru
vb = cdir x cseason x vb,0
vb
Zalecana wartość
cdir i cseason to 1,0
Dane
podstawowe
PN-EN 1991-1-4
§ 4.5
Wyznacz wartość
szczytową ciśnienia
prędkości
qp(z)
PN-EN 1991-1-4
Punkt 6
Wyznacz
współczynnik
konstrukcyjny
cs, cd
Zwykle cs i cd jest przyjmowane jako równe 1,0
PN-EN 1991-1-4
§ 7.1 - 7.2.8
PN-EN 1991-1-4
§ 5.3 (3)
Wyznacz
współczynnik
ciśnienia
zewnętrznego
Wyznacz
współczynnik
ciśnienia
wewnętrznego
Współczynnik
ciśnienia
zewnętrznego cpe,i
i = A to J
Współczynnik
ciśnienia
wewnętrznego
cpi
PN-EN 1991-1-4
§ 7.2.9
Wyznacz ciśnienie wiatru
we = qp(ze) x cpe [kN/m²]
wi = qp(zi) x cpi [kN/m²]
Wyznacz siły
wywierane przez wiatr
PN-EN 1991-1-4
§ 7.5 (3)-(4)
Fwe = c s c d ×
∑ w e Aref
surfaces
Fwi =
∑ w i Aref
Dane podstawowe
b, h, d
surfaces
Ffr = c fr q p ( z e )Afr
Koniec
1
Schemat blokowy: Obliczenie obciąŜeń wiatrem (budynki
jednokondygnacyjne)
SF014a-PL-EU
Wyznacz wartości szczytowej ciśnienia prędkości
Start
Oblicz stosunek h/b
h≤b
typowe dla budynków
jednokondygnacyjnych
Budynek moŜe być traktowany
jako jedna część
Wyznacz wartości wejściowe
cr(z), co(z), kI, z0
PN-EN
1991-1-4
§ 4.3.2
Wyznacz
współczynnik
chropowatości
terenu cr(z)
PN-EN
1991-1-4
§ 4.3.3
Wyznacz
współczynnik
orografii co(z)
dla budynków na
wzgórzach, w przeciwnym
wypadku co(z) = 1,0
Wyznacz
współczynnik
turbulencji kI
Załącznik
krajowy
Wyznacz
wysokość
chropowatości
z0
PN-EN
1991-1-4
Tablica 4.1
Wartość
zalecana
kI = 1,0
cr(z), co(z),
kI, z0
PN-EN 1991-1-4
§ 4.3 eq. (4.3)
Oblicz średnią prędkość wiatru
Oblicz intensywność turbulencji
kI
lV ( z ) =
co (z ) × ln(z / z0 )
v m (z) = cr (z ) × c o (z ) × v b
PN-EN 1991-1-4
§ 4.4 eq. (4.7)
gdzie z = min (z, zmin)
PN-EN 1991-1-4
§4.5 eq. (4.8)
Oblicz wartość szczytową ciśnienia prędkości
1
2
qp ( z ) = [1 + 7lV ( z )] × ρ × v m ( z )
2
Powrót
2
Schemat blokowy: Obliczenie obciąŜeń wiatrem (budynki
jednokondygnacyjne)
SF014a-PL-EU
Wyznaczenie współczynnika ciśnienia zewnętrznego
Start
Wyznacz wielkość
obciąŜonej
powierzchni A [m²]
A > 10 m²
cpe = cpe,10
1 < A < 10 m²
cpe = cpe,1 – (cpe,1 –
cpe,10) x log10 A
1>A
cpe,1 = cpe
typowe dla budynków
jednokondygnacyjnych
cpe,i
PN-EN 1991-1-4
§ 7.2.2
e<d
PN-EN 1991-1-4
Tablica 7.1
e = min (b, 2h)
b wymiar poprzeczny
do kierunku wiatru
Podziel ściany na
strefy A, B, C, D & E
e≥d
e ≥ 5d
Wyznacz zalecane
wartości cpe
współczynników ciśnienia
zewnętrznego dla ścian
pionowych budynków
o rzucie prostokątnym
Następna
strona
3
Schemat blokowy: Obliczenie obciąŜeń wiatrem (budynki
jednokondygnacyjne)
SF014a-PL-EU
Wyznaczenie współczynnika ciśnienia zewnętrznego
Poprzednia
strona
Współczynnik ciśnienia
dla dachu
Określ typ dachu i podziel
dach na strefy
F, G, H, I, J
dach płaski
-5° < < 5°
dach
jednopołaciowy
dach
dwupołaciowy
dach
wielopołaciowy
PN-EN
1991-1-4
Tablica 7.2
PN-EN
1991-1-4
Tablica 7.3 a
PN-EN
1991-1-4
Tablica 7.4
a, 7.4 b
Wyznacz
współczynnik
ciśnienia
zewnętrznego cpe
dla dachów
PN-EN
1991-1-4
Tablica 7.3 a
PN-EN
1991-1-4
Tabela 7.4 a,
7.4 b
e = min (b, 2h)
b wymiar
poprzeczny do
kierunku wiatru
Powrót
4
Schemat blokowy: Obliczenie obciąŜeń wiatrem (budynki
jednokondygnacyjne)
SF014a-PL-EU
Wyznaczanie współczynników ciśnienia (powierzchnia wewnętrzna wi)
Start
PN-EN 1991-1-4
§ 7.2.9 (6)
Oblicz stosunek otworów
µ=∑
pole otworów gdzie cpe ≤ 0
∑ pole wszystkich otworów
UWAGA: JeŜeli oszacowanie jest niemoŜliwe to
naleŜy przyjąć wartość niekorzystniejszą z dwóch
wartości: +0,2 albo -0,3
PN-EN 1991-1-4
Rys 7.13
Wyznacz
współczynnik
ciśnienia
wewnętrznego cpi
Powrót
5
Schemat blokowy: Obliczenie obciąŜeń wiatrem (budynki
jednokondygnacyjne)
SF014a-PL-EU
