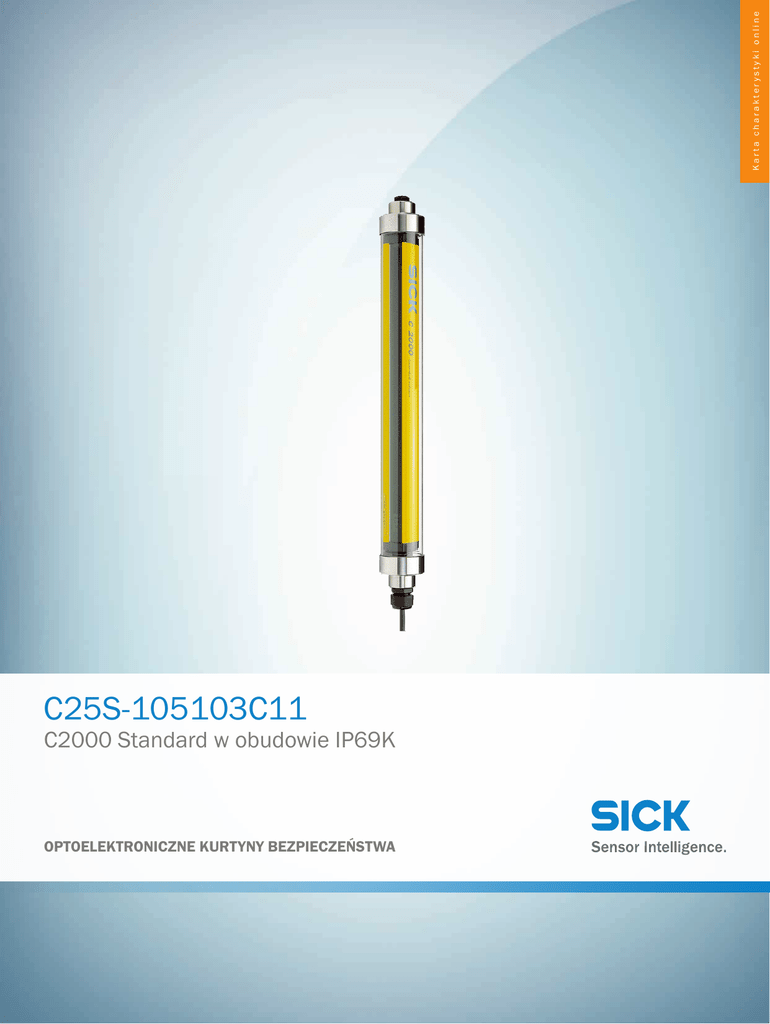

Karta charakterystyki online
C25S-105103C11
C2000 Standard w obudowie IP69K
OPTOELEKTRONICZNE KURTYNY BEZPIECZEŃSTWA
C25S-105103C11 | C2000 Standard w obudowie IP69K
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Informacje do zamówienia
Typ
Nr artykułu
C25S-105103C11
1024202
1. Dotyczy instalacji jako części zamienne: to urządzenie typu 2 może być używane w UE tyko jako część zamienna przeznaczona do identycznych urządzeń PL d / SIL2 (dyrektywa maszynowa 2006/42/WE, artykuł 1, ustęp (2a)), jeśli maszyna została wprowadzona do obrotu przed 10.05.2015 r. Należy zachować tę informację w dokumentacji maszyny. W przypadku
odsprzedaży należy przekazać tę informację kolejnemu nabywcy. 2.) Dotyczy instalacji w nowych maszynach: instalacja tego
urządzenia typu 2, z uwagi na zmianę normy EN/IEC 61496-1, jest dozwolona w nowych maszynach od 10.05.2015 r. tylko
do poziomu PLc / SIL1.
więcej wersji urządzeń i akcesoriów
www.sick.com/C2000_Standard_w_obudowie_IP69K
Cechy
Rozdzielczość
30 mm
Wysokość pola ochronnego
1.050 mm
Zasięg
0 m ... 4,5 m
Synchronizacja
Synchronizacja optyczna
Charakterystyka bezpieczeństwa technicznego
Typ
Typ 2 (IEC 61496)
Poziom nienaruszalności bezpieczeństwa
SIL1 (IEC 61508)
SILCL1 (EN 62061)
Kategoria
Kategoria 2 (EN ISO 13849)
Szybkość testowania (test wewnętrzny)
13 /s (EN ISO 13849) 1)
Maksymalna częstość odczytu
≤ 8 min⁻¹ (EN ISO 13849) 2)
Poziom zapewnienia bezpieczeństwa
PL c (EN ISO 13849)
PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)
2,2 x 10-8 (EN ISO 13849)
TM (okres użytkowania)
20 lat(a) (EN ISO 13849)
Bezpieczny stan w przypadku usterki
Co najmniej jedno urządzenie OSSD jest wyłączone
1)
2)
Test wewnętrzny. Gdy wykonywany jest test zewnętrzny, nie wolno przekraczać częstotliwości testowej.
Między dwoma żądaniami reakcji bezpieczeństwa urządzenia należy przeprowadzić co najmniej 100 testów wewnętrznych lub zewnętrznych.
Funkcje
Kodowanie wiązki
2
Funkcje
Stan dostarczony
✔
Niekodowany
OPTOELEKTRONICZNE URZĄDZENIA OCHRONNE | SICK
Karta charakterystyki online | 2017-02-01 08:59:29
Informacje mogą ulec zmianie bez powiadomienia
Interfejsy
Podłączenie systemu
Typ przyłącza Przewód 15 m, PVC
Przekrój poprzeczny przewodu 0,25 mm²
Rodzaj konfiguracji
Przez okablowanie
Wskaźniki
Wyświetlacz 7-segmentowy
Wskaźnik statusu
LEDs
Magistrala sieciowa, sieć przemysłowa
Integracja za pośrednictwem sterownika bezpie- CANopen, DeviceNet™, EtherCAT®, EtherNet/IP™, Modbus TCP, PROFIBUS DP, PROFINET 1)
czeństwa Flexi Soft
1)
Więcej informacji na temat Flexi Soft znajduje się w katalogu produktów sens:Control – rozwiązania sterowania bezpieczeństwem lub na stronie internetowej ->
www.sick.com/FlexiSoft.
Dane elektryczne
Klasa ochrony
III (EN 50178)
Dane mechaniczne
Średnica obudowy
50 mm
Materiał
Pokrywy Stal nierdzewna V4A
Rurki z tworzywa sztucznego PMMA
Element wyrównawczy (membrana) PA 6
Złącze śrubowe PG PA 6
Dane dotyczące otoczenia
Stopień ochrony
IP 69K, IP 67, IP 66, IP 65 (EN 60529)
Temperatura otoczenia pracy
0 °C ... +55 °C
Temperatura składowania
–25 °C ... +70 °C
Wilgotność powietrza
15 % ... 95 %, bez kondensacji
Odporność na drgania
5 g, 10 Hz ... 55 Hz (IEC 68-2-6)
Odporność na wstrząsy
10 g, 16 ms (EN 60068-2-29)
Inne dane
Długość fali
2017-02-01 08:59:29 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
950 nm
3
35
(1.38)
60.5 (2.38)
Ø6
15
101.3 (3.99)
(0.59)
(0.24)
Ø 52
S
L1
L2
(2.05)
Ø 50
15
8.5
(0.33)
(0.59)
(1.97)
6
H
I
J
K
L
M
N
O
P
Q
R
S
T
Rysunek wymiarowy (Wymiary w mm)
(0.24)
A
B
C
D
E
F
35
(1.38)
Przedstawienia nadajnika (odbiornik w odbiciu lustrzanym)
4
L1
L2
150 (5.91)
357 (14.06)
324 (12.76)
300 (11.81)
476 (18.74)
443 (17.44)
450 (17.72)
626 (24.65)
593 (23.35)
600 (23.62)
777 (30.59)
744 (29.29)
750 (29.53)
927 (36.50)
894 (35.20)
900 (35.43)
1,078 (42.44)
1,045 (41.14)
1,050 (41.34)
1,228 (48.35)
1,195 (47.05)
1,200 (47.24)
1,382 (54.41)
1,349 (53.11)
Przykład układu przełączania
C2000 Standard do przekaźnika bezpieczeństwa UE10-3OS
+24 V DC
WH
1
BN
2
GN
3
4
GY
5
6
BU
7
8
Sel1
Sel1
+24V
+24V
Sel2
Sel2
n.c.
EDM
Test
OSSD1
n.c.
OSSD2
GND
GND
Shield
Shield
C2000S
C2000R
1
WH
2
BN
3
GN
4
YE
5
GY
6
PK
7
BU
8
B1
B3
Y1
13
23
33
41
Y2
14
24
34
42
1)
UE10-3OS
B2
B4
0V
E117802/00/2014-06-18
Zalecane akcesoria
więcej wersji urządzeń i akcesoriów
www.sick.com/C2000_Standard_w_obudowie_IP69K
Krótki opis
Typ
Nr artykułu
Klucz montażowy
4034690
Membrana napowietrzająca i odpowietrzająca
5309082
BEF-2AAAADES2
2026849
Inne akcesoria montażowe
1 sztuk, Klucz montażowy do gniazda przewodu M12, mała obudowa
Ochrona urządzenia (mechaniczna)
Membrana napowietrzająca i odpowietrzająca z materiału Goretex
Uchwyty zaciskowe i do ustawienia położenia
2 sztuk, Uchwyt podtrzymujący ze stali nierdzewnej, Stal nierdzewna
2017-02-01 08:59:29 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
5
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Krótki opis
4 sztuk, Wzmocniony uchwyt ze stali nierdzewnej, obrotowy, Stal nierdzewna
6
Typ
Nr artykułu
BEF-2SMMVAES4
2026850
