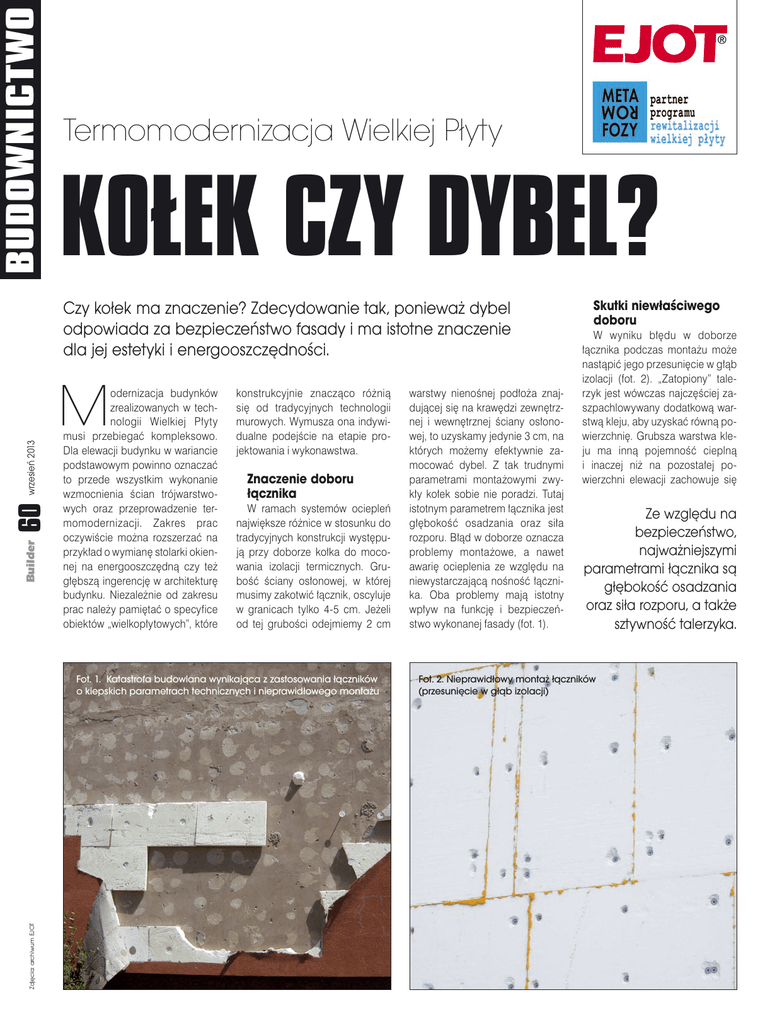

BUDOWNICTWO Termomodernizacja Wielkiej Płyty

BUDOWNICTWO
Termomodernizacja Wielkiej Płyty
Kołek czy dybel?
Builder
60
wrzesień 2013
Czy kołek ma znaczenie? Zdecydowanie tak, ponieważ dybel
odpowiada za bezpieczeństwo fasady i ma istotne znaczenie
dla jej estetyki i energooszczędności.
M
odernizacja budynków
zrealizowanych w technologii Wielkiej Płyty
musi przebiegać kompleksowo.
Dla elewacji budynku w wariancie
podstawowym powinno oznaczać
to przede wszystkim wykonanie
wzmocnienia ścian trójwarstwowych oraz przeprowadzenie termomodernizacji. Zakres prac
oczywiście można rozszerzać na
przykład o wymianę stolarki okiennej na energooszczędną czy też
głębszą ingerencję w architekturę
budynku. Niezależnie od zakresu
prac należy pamiętać o specyfice
obiektów „wielkopłytowych”, które
konstrukcyjnie znacząco różnią
się od tradycyjnych technologii
murowych. Wymusza ona indywidualne podejście na etapie projektowania i wykonawstwa.
Znaczenie doboru
łącznika
W ramach systemów ociepleń
największe różnice w stosunku do
tradycyjnych konstrukcji występują przy doborze kołka do mocowania izolacji termicznych. Grubość ściany osłonowej, w której
musimy zakotwić łącznik, oscyluje
w granicach tylko 4-5 cm. Jeżeli
od tej grubości odejmiemy 2 cm
Zdjęcia: archiwum EJOT
Fot. 1. Katastrofa budowlana wynikająca z zastosowania łączników
o kiepskich parametrach technicznych i nieprawidłowego montażu
warstwy nienośnej podłoża znajdującej się na krawędzi zewnętrznej i wewnętrznej ściany osłonowej, to uzyskamy jedynie 3 cm, na
których możemy efektywnie zamocować dybel. Z tak trudnymi
parametrami montażowymi zwykły kołek sobie nie poradzi. Tutaj
istotnym parametrem łącznika jest
głębokość osadzania oraz siła
rozporu. Błąd w doborze oznacza
problemy montażowe, a nawet
awarię ocieplenia ze względu na
niewystarczającą nośność łącznika. Oba problemy mają istotny
wpływ na funkcję i bezpieczeństwo wykonanej fasady (fot. 1).
Skutki niewłaściwego
doboru
W wyniku błędu w doborze
łącznika podczas montażu może
nastąpić jego przesunięcie w głąb
izolacji (fot. 2). „Zatopiony” talerzyk jest wówczas najczęściej zaszpachlowywany dodatkową warstwą kleju, aby uzyskać równą powierzchnię. Grubsza warstwa kleju ma inną pojemność cieplną
i inaczej niż na pozostałej powierzchni elewacji zachowuje się
Ze względu na
bezpieczeństwo,
najważniejszymi
parametrami łącznika są
głębokość osadzania
oraz siła rozporu, a także
sztywność talerzyka.
Fot. 2. Nieprawidłowy montaż łączników
(przesunięcie w głąb izolacji)
Istotne parametry
łącznika
Równie istotnymi parametrami
łączników, choć niezwiązanymi
bezpośrednio z rodzajem konstrukcji obiektu, są sztywność ta-
Fot. 3. Tzw. efekt biedronki (okrągłe
plamy na elewacji) – skutek
błędu w doborze łącznika
i złego montażu
Tab. Rozwiązania EJOT i ich parametry techniczne
Nazwa dybla EJOT
ejotherm STR U2G
ejotherm H1 eco
25 mm
25 mm
Głębokość zakotwienia
Nośność łącznika w betonie
Współczynnik CHI
Średnica talerzyka
Sztywność talerzyka
ETA
Typ montażu
Ze względu
na efektywność
energetyczną, istotnym
parametrem jest
przenikalność ciepła
w punkcie, tzw.
współczynnik CHI.
straty ciepła na każdym łączniku,
a więc bardzo często w kilku
tysiącach punktów. Ponadto,
mostki termiczne – podobnie jak
wyżej opisane dodatkowe szpachlowanie – w dużym stopniu odpowiadają za powstawanie efektu
biedronki (fot. 3).
Nie pozostaje nam więc nic innego, jak zadbać o to, aby prawidłowo dobrać łącznik z uwzględnieniem jego najważniejszych parametrów (fot. 4).
Ze względu na bezpieczeństwo
najważniejszymi parametrami są
głębokość osadzania oraz siła
rozporu, a także sztywność tale-
1,5 kN
0,9 kN
0,001 W/K
0,001 W/K
60 mm
60 mm
0,6 kN/mm
0,6 kN/mm
ETA-04/0023
ETA-11/0192
wkręcany
wbijany
rzyka. Analizując produkty, powinniśmy szukać takich, których
głębokość osadzania wynosi
ok. 25 mm i jest potwierdzona
w Europejskiej Aprobacie Technicznej (ETA). W aprobacie sprawdzimy również czy łącznik miał
przebadaną sztywność talerzyka.
Jeśli tak jest, to spełnia on wymogi normowe. Najwyższą siłę rozporu uzyskują łączniki wkręcane.
Ze względu na efektywność energetyczną, istotnym parametrem
jest przenikalność ciepła w punkcie, tzw. współczynnik CHI. Wyniki, jakie uzyskał łącznik, znajdziemy również w Europejskiej Aprobacie Technicznej (ETA), o ile został on przebadany. Wymagania
normowe to 0,002 W/K, ale są
łączniki, których parametr jest
lepszy nawet dwukrotnie.
Zatem czy kołek ma znaczenie?
Odpowiedź nasuwa się sama –
zdecydowanie tak.
EJOT Polska Sp. z o.o. Sp.k.
wrzesień 2013
ociepleniowy nie został przez łącznik przeciągnięty. Parametr ten
tak samo jak parametr głębokości
osadzania i siły rozporu odpowiada za bezpieczeństwo fasady.
Przenikalność ciepła w punkcie
jest parametrem związanym
z energooszczędnością i estetyką. Choć nie ma on wpływu na
bezpieczeństwo, jest równie istotny. Proces termomodernizacji
przeprowadzamy w celu oszczędzania energii. Jeżeli nie zadbamy, aby łącznik był również energooszczędny, to obniżymy efektywność naszej fasady poprzez
Fot. 4. Rozwiązanie EJOT w postaci montażu zagłębionego
dybla ejotherm STR U2G z użyciem zaślepki systemowej
61
Analizując produkty,
powinniśmy szukać
takich, których
głębokość osadzania
wynosi ok. 25 mm i jest
potwierdzona
w Europejskiej Aprobacie
Technicznej (ETA).
Builder
tu wilgoć, która odpowiada za
osadzanie się zabrudzeń i porastanie powierzchni przez glony.
W efekcie uzyskuje się tzw. efekt
biedronki, czyli okrągłe plamy na
elewacji, które istotnie psują jej
estetykę (fot. 3).
Innym niebezpieczeństwem
jest stosowanie zwykłych kołków,
które nie zostaną odpowiednio
mocno osadzone i w związku
z tym nie zapewnią zakładanej
nośności łączników. Oznacza to,
że system ociepleniowy nie będzie wystarczająco mocno przymocowany do podłoża. Jest to
szczególnie istotne na obiektach
termomodernizowanych, gdzie
ocieplenie zamocowane jest
głównie na kołkach, ponieważ nie
ma gwarancji co do przyczepności kleju do starego podłoża. Konsekwencje mogą być tragiczne,
łącznie z odpadnięciem od ściany
całego systemu, a więc katastrofą
budowlaną.
lerzyka oraz przenikalność ciepła
w punkcie. Sztywność talerzyka
związana jest z siłą, z jaką dybel
dociska system do podłoża.
W pierwszym kroku dbamy o właściwą siłę docisku, którą uzyskujemy dzięki właściwej głębokości
osadzania i rozporu. W drugim,
musimy zadbać, aby talerzyk był
odpowiednio sztywny i mógł zrównoważyć siłę ssania wiatru, jaka
działa na system. To talerzyk łącznika odpowiada za to, aby system
PROMOCJA
Błąd w doborze łącznika
oznacza problemy
montażowe, a nawet
awarię lub katastrofę
budowlaną.
