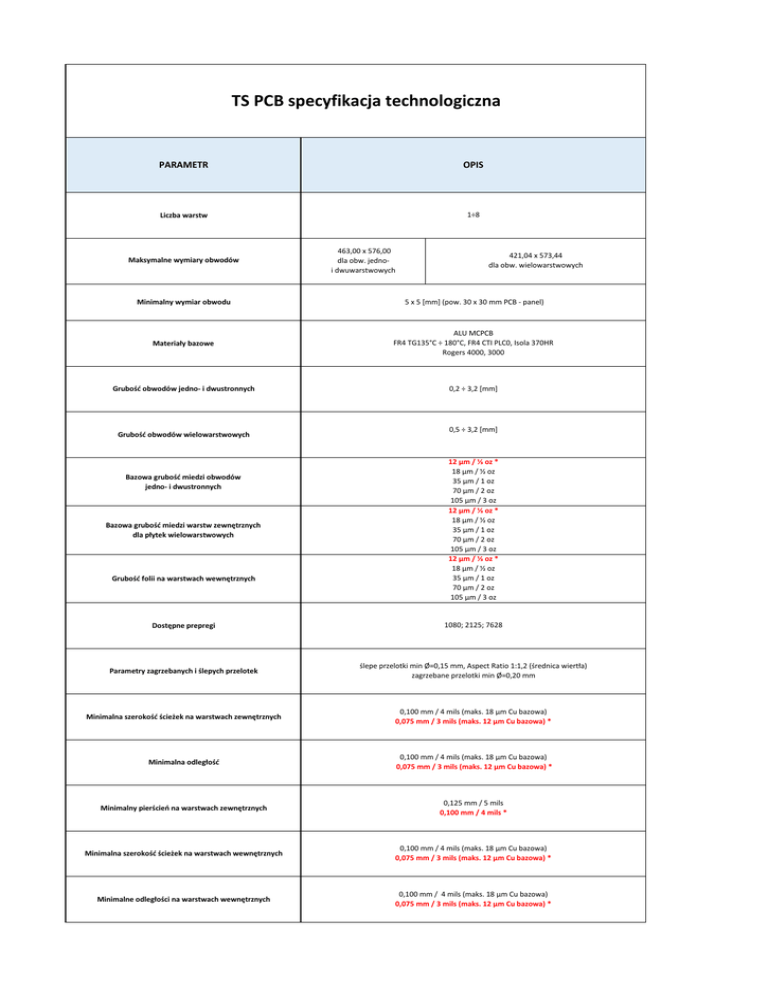

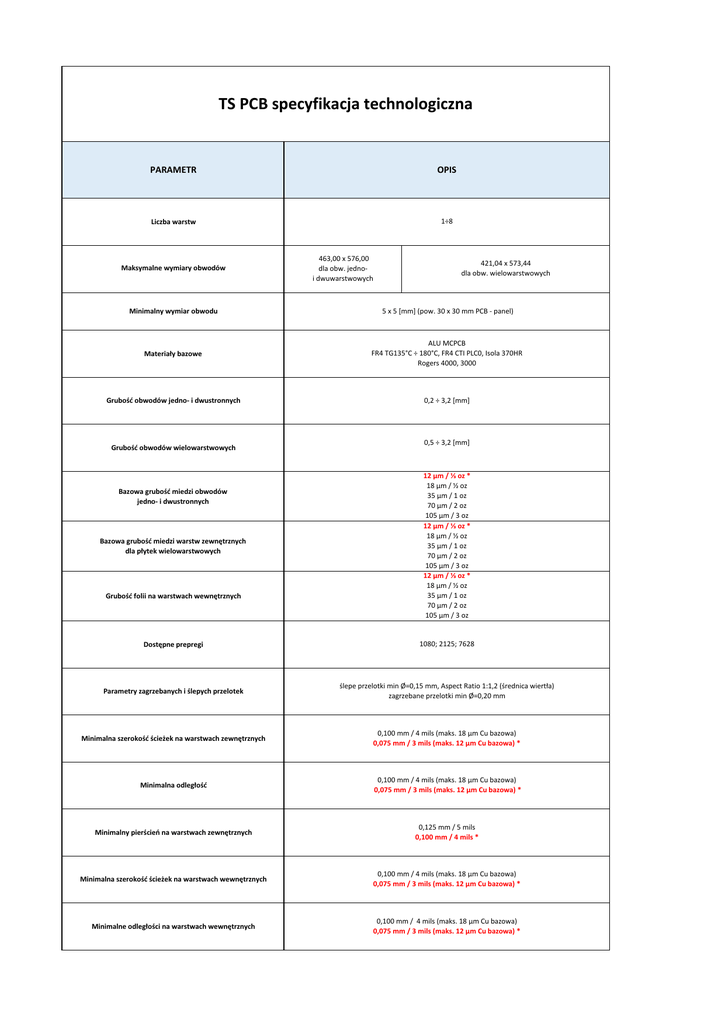

TS PCB specyfikacja technologiczna

TS PCB specyfikacja technologiczna
PARAMETR
OPIS
Liczba warstw
1÷8
Maksymalne wymiary obwodów
463,00 x 576,00
dla obw. jednoi dwuwarstwowych
421,04 x 573,44
dla obw. wielowarstwowych
Minimalny wymiar obwodu
5 x 5 [mm] (pow. 30 x 30 mm PCB - panel)
Materiały bazowe
ALU MCPCB
FR4 TG135°C ÷ 180°C, FR4 CTI PLC0, Isola 370HR
Rogers 4000, 3000
Grubość obwodów jedno- i dwustronnych
0,2 ÷ 3,2 [mm]
Grubość obwodów wielowarstwowych
Bazowa grubość miedzi obwodów
jedno- i dwustronnych
Bazowa grubość miedzi warstw zewnętrznych
dla płytek wielowarstwowych
Grubość folii na warstwach wewnętrznych
0,5 ÷ 3,2 [mm]
12 µm / ⅓ oz *
18 µm / ½ oz
35 µm / 1 oz
70 µm / 2 oz
105 µm / 3 oz
12 µm / ⅓ oz *
18 µm / ½ oz
35 µm / 1 oz
70 µm / 2 oz
105 µm / 3 oz
12 µm / ⅓ oz *
18 µm / ½ oz
35 µm / 1 oz
70 µm / 2 oz
105 µm / 3 oz
Dostępne prepregi
1080; 2125; 7628
Parametry zagrzebanych i ślepych przelotek
ślepe przelotki min Ø=0,15 mm, Aspect Ratio 1:1,2 (średnica wiertła)
zagrzebane przelotki min Ø=0,20 mm
Minimalna szerokość ścieżek na warstwach zewnętrznych
0,100 mm / 4 mils (maks. 18 µm Cu bazowa)
0,075 mm / 3 mils (maks. 12 µm Cu bazowa) *
Minimalna odległość
0,100 mm / 4 mils (maks. 18 µm Cu bazowa)
0,075 mm / 3 mils (maks. 12 µm Cu bazowa) *
Minimalny pierścień na warstwach zewnętrznych
0,125 mm / 5 mils
0,100 mm / 4 mils *
Minimalna szerokość ścieżek na warstwach wewnętrznych
0,100 mm / 4 mils (maks. 18 µm Cu bazowa)
0,075 mm / 3 mils (maks. 12 µm Cu bazowa) *
Minimalne odległości na warstwach wewnętrznych
0,100 mm / 4 mils (maks. 18 µm Cu bazowa)
0,075 mm / 3 mils (maks. 12 µm Cu bazowa) *
Minimalny pierścień na warstwach wewnętrznych
ob. 4-warstwowy
ob. 6-warstwowy
ob. 8-warstwowy
0,125 mm / 5 mils
0,100 mm / 4 mils *
0,150 mm / 6 mils
0.125 mm / 5 mils *
0,175 mm / 7 mils
0,125 mm / 5 mils *
Minimalna średnica otworu metalizowanego
0,15 mm / 6 mils
Minimalna średnica padu na warstwach zewnętrznych
0,25 mm / 10 mils
0,20 mm / 8 mils *
Minimalna średnica padu na warstwach wewnętrznych (PTH/NPTH)
0,25 mm
0,20 mm *
0,30 mm
0,25 mm *
0,35 mm
0,25 mm *
Minimalna odległość miedzi od krawędzi warstw zewnętrznych
0,2 mm (frezowanie)
0,4 mm (V-cut) dla laminatu FR4 1,55 mm
Krawędzie metalizowane oraz minimalna
średnica otworu półmetalizowanego
krawędź metalizowana
min. średnica otworu półmetalizowanego - 0,5 mm / 20 mils
Wykończenie powierzchni miedzi
ENIG, LF HASL
Kolor maski
biała, żółta, czarna, niebieska, zielona, czerwona
Odsłonięcia maski względem mozaik
0,05 mm / 2 mils
0,01mm / 0,5 mils *
Minimalna bariera maski antylutowniczej
0,075 mm / 3 mils
Tolernacja frezowania
+/- 0,1 mm
+/- 0,05 mm *
Kolor opisu
biały, żółty, czarny, niebieski, zielony, czerwony
Dodatkowe opcje wykonania
ślepe przelotki, zagrzebane przelotki, maska zrywalna, wypełnienie przelotek, maska grafitowa
Minimalna szerokość szczelin
0,5 mm
* zaawansowana technologia wykonania obwodów drukowanych
