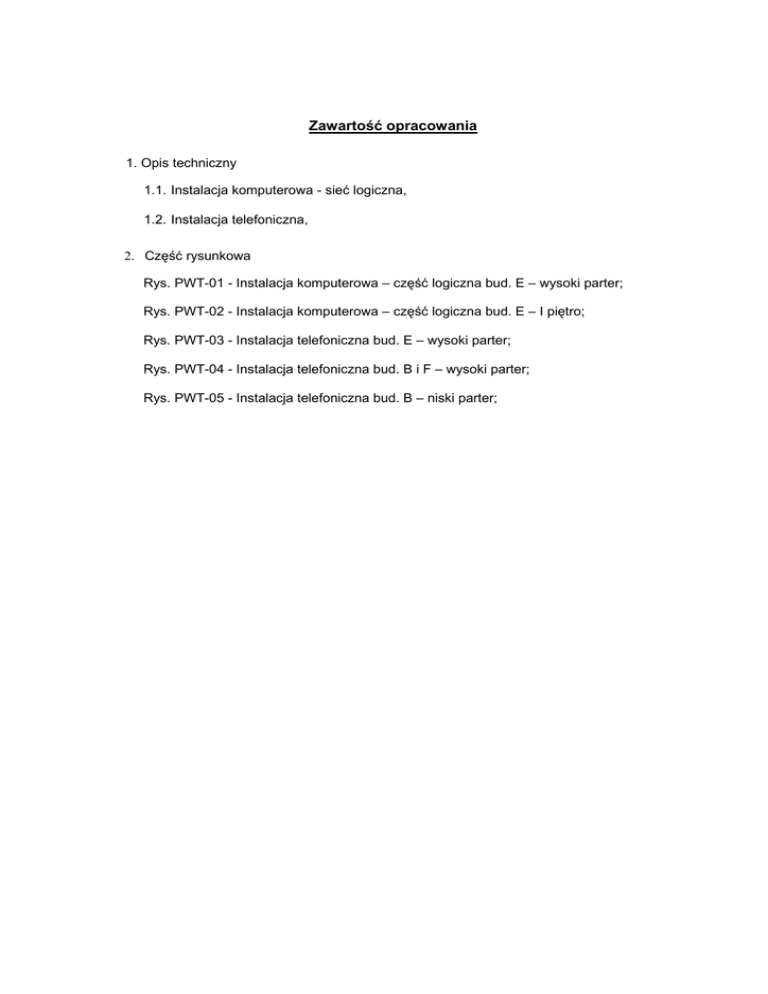

Zawartość opracowania

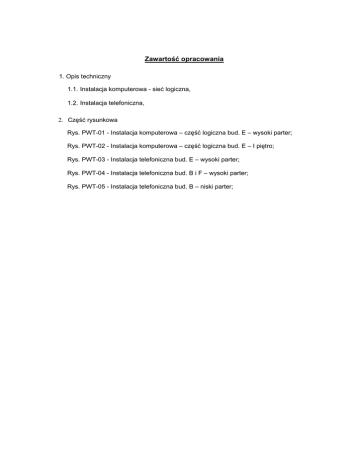

Zawartość opracowania
1. Opis techniczny
1.1. Instalacja komputerowa - sieć logiczna,
1.2. Instalacja telefoniczna,
2. Część rysunkowa
Rys. PWT-01 - Instalacja komputerowa – część logiczna bud. E – wysoki parter;
Rys. PWT-02 - Instalacja komputerowa – część logiczna bud. E – I piętro;
Rys. PWT-03 - Instalacja telefoniczna bud. E – wysoki parter;
Rys. PWT-04 - Instalacja telefoniczna bud. B i F – wysoki parter;
Rys. PWT-05 - Instalacja telefoniczna bud. B – niski parter;
1.
1.1.
OPIS TECHNICZNY
Instalacia komputerowa - sieć Iogiczna
1.1.1. Przedmiot opracowania
Przedmiotem opracowania jest wykonanie dokumentacji sieci komputerowej (część logiczna
aktywna i bierna), dla potrzeb Przychodni Okulistycznej w budynku głównym Radomskiego
Szpitala Specjalistycznego w Radomiu ul. T ochtermana 1, dla części podlegającej adaptacji;
1.1.2. Podstawa opracowania
Zlecenie,
Obowiązujące normy i przepisy w zakresie projektowania,
Wytyczne firm produkujących elementy czynne i bierne dla sieci komputerowych.
1.1.3. Wymagania Zleceniodawcy
CELEM ZLECENIODAWCY JEST:
Zbudowanie niezawodnej sieci komputerowej dla części podlegającej adaptacji.
INSTALACJA:
przewody logiczne - prowadzone w rurach, korytach i listwach PCV z separacją,
sposób wykonania instalacji w przebiegach zbiorczych poziomych i pionowych,
powinien umożliwić łatwą instalację punktu abonenckiego w pomieszczeniach,
w których w chwili obecnej takich punktów nie przewidziano,
wysokość zamontowania punktu abonenckiego - 20 do 30 cm nad powierzchnią
podłogi.
CZĘŚĆ ELEKTRYCZNA [wg odrębnego opracowania]:
instalacja elektryczna wydzielona,
rodzaj zabezpieczenia gniazd elektrycznych w punkcie abonenckim - blokada
z kluczem
liczba gniazd zasilających w punkcie abonenckim - 3,
liczba punktów abonenckich na obwód elektryczny - 3.
CZĘŚĆ LOGICZNA:
Topologia sieci:
Gwiazda hierarchiczna z wydzielonymi punktami dystrybucyjnymi.
Sieć zgodna z normami:
TIA/EIA-568-B.1 Commercial Building Telecommunication Cabling Standard, Part I:
General Requirements,
TIA/EIA-568-B.2 Commercial Building Telecommunication Cabling Standard, Part II:
Balanced Twisted Pair Cabling Components.
Kategoria sieci:
Kategoria 5e.
Zastosowane media transmisyjne:
Kabel FTP kat 5e, (wydzielający w razie pożaru mało dymu i nie wydzielający
żadnych substancji toksycznych).
Zastosowany osprzęt instalacyjny (krosownice, gniazda RJ45):
Kat. 5e, FTP, posiadający polską homologację·
Zastosowane elementy czynne:
Przystosowane do montażu w szafie 19",
Przystosowane do zarządzania programem 3Com Network Superviosor,
Switche zarządzalne umożliwiające:
o
używanie transmisji 10/100/1000 opartej na ekranowanej skrętce miedzianej
jako medium transmisyjnym,
o
używanie transmisji 1 Gbit opartej na wielomodowym kablu światłowodowym
62.5/125 jako medium transmisyjnym,
Rekonfiguracja podsieci:
z GPD.
Zleceniodawca dostarczył wytyczne dotyczące nasycenia pomieszczeń PA oraz
wymagania dotyczące kategorii zastosowanego osprzętu. Uzgodniono też konieczny zakres
rozbudowy GPD i LPD zarówno o urządzenia pasywne jak i aktywne.
1.1.4. Założenia projektowe
Niezawodność i jakość sieci uzyskano jest poprzez jej:
o
Topologię - uszkodzenie jednego przewodu logicznego nie powoduje
unieruchomienia całej sieci,
o
Jakość zastosowanych komponentów zarówno biernych jak i czynnych,
o
Łatwość lokalizacji i naprawy uszkodzenia,
o
Prawidłowe wykonanie dedykowanego zasilania elektrycznego,
Sieć komputerowa w Przychodni Okulistycznej w Budynku Głównym będzie podłączona do
LP010 umiejscowionego w gabinecie lekarskim Poradni Urologicznej na piętrze budynku,
który poprzez sześciowłóknowy wielomodowy kabel światłowodowy jest podłączony do
GPD sieci komputerowej umiejscowionego na parterze Budynku Głównego Szpitala,
w pomieszczeniu serwerowni.
1.1.5. Uzgodnienia z Zamawiającym
Budowa PA:
o
1 x RJ45, FTP, kat. 5e, (komputer),
o
1 x RJ11 (telefon),
o
3 x gniazda elektryczne z uziemieniem i blokadą (2P+Z),
Kategoria sieci logicznej
-
5e,
Typ sieci logicznej
-
FTP,
System zastosowanego osprzętu logicznego:
o
wyposażenia LPD, część bierna - MOD-TAP PowerCat 5e,
o
wyposażenia PA - osprzęt Legrand kat. 5e,
Rodzaj zabezpieczenia gniazda elektrycznego w PA - blokada z kluczem,
Sposób wykonania instalacji:
o
Podtynkowo w pomieszczeniach zainstalowania PA,
Natynkowo:
•
przebiegi zbiorcze poziome w korytarzach,
•
przebiegi pionowe pomiędzy piętrami budynku,
Przewody logiczne i elektryczne prowadzone:
o
Instalacja logiczna i elektryczna:
w rurach, korytach i listwach z PCV,
Dedykowana instalacja elektryczna.
1.1.6. Proiekt - Cześć logiczna - Opis
1.
Technologia wykonania PA:
W projektowanej sieci zastosowano PA o budowie:
1 x RJ45, 1 x RJ11, 3 x gniazda elektryczne 2P+Z.
W PA zastosowano podtynkowe puszki z osprzętem Legrand (Mosaic):
1 x 2 modułowa + 1 x 6 modułowa.
Puszka 1 x 2 mod. przeznaczona jest do montażu modułów RJ45 i RJ11. Puszka 1 x 6
mod. przeznaczona jest do montażu modułów zasilających.
Jako moduły zasilające zastosowano potrójne gniazda Mosaic 10/16A z uziemieniem
i blokadą [kodowane]. Włączenie wtyczki do ww. gniazda możliwe jest dopiero po
zainstalowaniu na niej klucza, co ma uniemożliwić podłączenie innych odbiorników niż
przewidziane.
PA osadzone są podtynkowo. Moduły RJ45 i RJ11 zainstalowane tak aby
zabezpieczające gniazdo sygnałowe przesłonka podnosiła się do góry. Wysokość
zamontowania PA nad podłogą 20 - 30 cm.
2.
Technologia prowadzenia kabli Iogicznych i zasilających
Przewody logiczne prowadzone są :
·
w pomieszczeniach docelowych podtynkowo, rurami elektroinstalacyjnymi Φ 18.
Jedna rura przeznaczona na kable logiczne druga na elektryczne. Łączenie rur PCV
przeznaczonych na kable logiczne może być wykonane za pomocą złączek prostych
i kątowych z twardego PCV.
Niedopuszczalne jest stosowanie złączek z rury karbowanej.
Minimalny promień skrętu rurki 10 cm (rurka gięta na gorąco). Zamiast gięcia rurek
można zastosować puszki rozdzielcze podtynkowe. W trakcie montażu powinny
zostać wprowadzone piloty. Przewód logiczny należy wciągać po wykonaniu prac
brudnych (maks. naprężenie instalacyjne 110 N):
·
w korytarzu przychodni, kanałami PCV 60x40.2 umieszczonymi w przestrzeni nad
sufitem podwieszanym,
·
w korytarzu przy Poradni Endoskopowej, pomiędzy piętrami i na I piętrze w przebiegu
do LPD należy przełożyć kable istniejącej sieci do koryt kablowych PCV 130x50
z separacją,
3.
Zapasy kabli Iogicznych
W trakcie instalowania kabli logicznych należy pozostawić koniecznie zapasy kabla
w następujących miejscach:
·
LPD10 - po 3 mb dla każdego doprowadzonego przewodu, które ma być ułożone na
przeznaczonych do tego półkach wewnątrz szafy,
·
4.
PA – po 0,5 m dla celów instalatorskich.
Rozbudowa Lokalnego Punktu Dystrybucyjnego (LPD10)
Na podstawie uzgodnień z Zamawiającym, aktualna liczba potrzebnych do wykonania PA
wynosi 8 szt. Lokalny Punkt Dystrybucyjny sieci LPD10, jest umiejscowiony w gabinecie
lekarskim Poradni Urologicznej na piętrze budynku.
LPD10 należy rozbudować:
w części biernej o:
Modularny panel krosowy 19", 24xRJ45, KATT, 568B, FTP, PowerCat 5e, 1U
(producent MOLEX, nr kat. PID-00058) - szt. 1,
Kabel krosowy RJ45, 568B linka UTP, kat. 5e, 2m czerwony - szt. 8
Światłowód krosowy, duplex MM OM1 62.5/125, MT-RJ żeński - SC, 2.0m - szt. 1,
w części czynnej o:
Switch SuperStack 3 4400 48-port 10/100 (producent 3Com, nr kat. 3C17204-ME) - 1
szt.,
Moduł do SuperStack3 Switch 4400, 1000BaseSX (producent 3Com, nr kat.
3C17221) - szt. 1,
5.
Doposażenie Głównego Punktu Dystrybucyjnego (GPD)
Główny Punkt Dystrybucyjny sieci GPD, jest umiejscowiony w serwerowni na parterze
Budynku Głównego.
GPD należy go doposażyć w:
Światłowód krosowy, duplex MM OM1 62.5/125, MT-RJ żeński - SC, 5.0m - szt. 1,
Moduł do SuperStack3 Switch 4400, 1000BaseSX (producent 3Com, nr kat.
3C17221) - szt. 1,
6.
Oznaczenia przebieqów w LPD10 i PA
na każdym gnieździe logicznym w PA należy umieścić etykietę z numerem gniazda
w panelu krosowym LPD10,
przy gnieździe w panelu krosowym umieścić etykietkę z odpowiednim numerem PA.
7.
Pomiary
Wykonana instalacja sieci komputerowej w zakresie przebiegów poziomych musi
zostać
na
zakończenie
prac
poddana
pomiarom
dokonanym
za
pomocą
specjalizowanego testera okablowania sieciowego, realizującego pomiary dla sieci
komputerowej kategorii 5e i spełniającego europejską normę EN 51073.
Wyniki w postaci tabel pomiarów generowanych przez tester (podpisane przez osobę
dokonującą pomiarów) należy dołączyć do protokółu odbioru sieci.
Instalacia telefoniczna
1.1.7. Przedmiot opracowania
Przedmiotem opracowania jest wykonanie dokumentacji:
· instalacji telefonicznej w pomieszczeniach Przychodni Okulistycznej w adaptowanej części
Budynku Głównego Radomskiego Szpitala Specjalistycznego w Radomiu ul. Tochtermana 1
· połączenia instalacji z istniejącą siecią telefoniczną wewnętrzną
1.1.8. Wykonanie instalacji
1.
Rozdzielnik RO1 (201 C – KRONE 6429 1 016-00)- zainstalowany w szachcie
elektrycznym;
2.
Kable telefoniczne - typu YTKSY:
2.1. W korytarzach i holach - prowadzone na ścianie pod sufitem w kanałach PCV
z separacją - kable rozdzielcze typu YTKSY 10x2x0,5c. W budynku F należy przełożyć
istniejące koryto PCV 50x20 i istniejące przewody do koryta PCV 60x40.2. W budynku B
na poz. niskiego parteru kabel prowadzić nad sufitem podwieszanym.
2.2. W pomieszczeniach z siecią komputerową - w rurach PCV pod tynkiem równolegle do
sieci komputerowej - kable instalacyjne YTKSY 2*2*0,5,
UWAGA: w instalacji z rur nie stosować kolan karbowanych, tylko sztywne.
3.
Wysokość zamontowania gniazda - 20 do 30 cm nad powierzchnią podłogi:
3.1. W pomieszczeniach z siecią komputerową - pojedynczy moduł RJ11 [MOSAIC] w puszce
pt. z modułem RJ45 sieci logicznej komputerowej,
4.
Sposób wykonania instalacji w przebiegach zbiorczych poziomych i pionowych powinien
umożliwić łatwą instalację wypustu w pomieszczeniach, w których w chwili obecnej takich
punktów nie przewidziano.
4.1. Uwagi końcowe.
Całość robót powinna wykonać Firma [Wykonawca] posiadająca
odpowiednie uprawnienia.
Po zakończeniu robót Wykonawca zobowiązany jest do wykonania pomiarów
instalacji komputerowej i telefonicznej oraz do sporządzenia odpowiednich
protokołów.
Wszelkie odstępstwa od niniejszej dokumentacji wymagają uzgodnień oraz
akceptacji autora projekt
