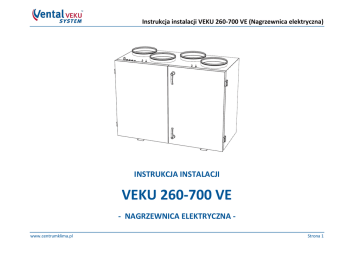

Instrukcja instalacji VEKU 260-700 VE (Nagrzewnica elektryczna)
INSTRUKCJA INSTALACJI
VEKU 260-700 VE
- NAGRZEWNICA ELEKTRYCZNA www.centrumklima.pl
Strona 1
Spis treści
Spis treści ......................................................................................................................................................................................................................................2
Transport i przechowywanie ........................................................................................................................................................................................................3
Opis ...............................................................................................................................................................................................................................................3
Zasady bezpieczeostwa ................................................................................................................................................................................................................4
Montaż .........................................................................................................................................................................................................................................5
Odprowadzanie skroplin ..............................................................................................................................................................................................................7
Komponenty .................................................................................................................................................................................................................................8
Konserwacja .................................................................................................................................................................................................................................9
Filtry ..........................................................................................................................................................................................................................................9
Wentylator ...............................................................................................................................................................................................................................9
Wymiennik ciepła ...................................................................................................................................................................................................................10
Sterowanie automatyczne..........................................................................................................................................................................................................11
Funkcje ...................................................................................................................................................................................................................................11
Podłączenie elektryczne .........................................................................................................................................................................................................14
Wskazania PCB .......................................................................................................................................................................................................................14
Sygnały błędów na pilocie ......................................................................................................................................................................................................15
Komponenty systemu.............................................................................................................................................................................................................15
Wymiary .....................................................................................................................................................................................................................................16
Dane techniczne .........................................................................................................................................................................................................................17
www.centrumklima.pl
Strona 2
Transport i przechowywanie
Urządzenia są pakowane w fabryce, aby odpowiadały potrzebom transportu. W celu uniknięcia uszkodzeo i urazów podczas przenoszenia urządzeo
należy używad odpowiedniego sprzętu podnoszącego i przenoszącego. Nie należy używad kabli, skrzynek zaciskowych ani kołnierzy wlotowych i
wylotowych do podnoszenia i przenoszenia urządzeo. Należy chronid urządzenia przed uderzeniami i wstrząsami. Urządzenia należy przechowywad w
suchych pomieszczeniach o maksymalnej wilgotności 70% (przy temp. +20°C) i temperaturze otoczenia w zakresie od +5°C do +40°C. Należy zabezpieczyd
urządzenia przed kurzem, zanieczyszczeniami i wodą.
Należy unikad długotrwałego przechowywania. Nie zaleca się przechowywania urządzeo dłużej niż przez 1 rok.
Opis
















Urządzenia wentylacyjne posiadają wysokosprawny krzyżowy wymiennik ciepła. Stosowane do wentylacji domów i ogrzewanych przestrzeni.
Wydajne, ciche wentylatory.
Sprawnośd odzyskiwania ciepła: 55-75%.
Nagrzewnica elektryczna
Kontrola przepływu powietrza.
Kontrola temperatury nawiewanego powietrza.
Ochrona przed zamarzaniem wymiennika ciepła.
Niski poziom hałasu.
Wszystkie jednostki są uruchamiane i testowane w fabryce.
Zintegrowane sterowanie automatyczne
Izolacja akustyczna obudowy – 20mm, 30mm lub 50 mm.
Łatwy montaż.
Odpowiedni do wentylacji wnętrza pomieszczeo.
Maksymalna temperatura powietrza wyciąganego: +40°C
Maksymalna wilgotnośd powietrza wyciąganego: 60%
Minimalna temperatura powietrza dostarczanego: -20%
www.centrumklima.pl
Strona 3


Maksymalna wilgotnośd powietrza dostarczanego: 90%
Temperatura pracy: 0...+30°C, wilgotnośd 60%
Przeznaczenie urządzenia: czyszczenie, ogrzewanie i dostarczanie do pomieszczenia wyjątkowo czystego powietrza. Urządzenie wykorzystuje się w
wentylacji czystego powietrza i klimatyzacji.
Zasady bezpieczeostwa















Nie należy używad urządzenia niezgodnie z jego przeznaczeniem.
Nie należy demontowad lub przerabiad urządzenia w jakikolwiek sposób. Może to prowadzid do uszkodzeo mechanicznych lub obrażeo.
Należy korzystad ze specjalnej odzieży i zachowad ostrożnośd podczas wykonywania prac konserwacyjnych i napraw ¬ krawędzie obudowy
elementów mogą byd ostre i tnące.
Nie wolno nosid luźnych ubrao, które mogłyby zostad wciągnięte do pracującego urządzenia.
Nie wsadzad palców lub innych ciał obcych poprzez osłony wlotowe lub wylotowe lub podłączony kanał. Jeśli do urządzenia dostanie się ciało
obce, należy je natychmiast odłączyd od źródła zasilania. Należy sprawdzad, czy ustał wszelki ruch mechaniczny, nagrzewnica ostygła i czy nie jest
możliwe ponowne uruchomienie, a następnie wyjąd ciało obce.
Nie należy podłączad urządzenia do innego źródła napięcia niż napięcie wskazane na tabliczce znamionowej modelu.
Należy wyłącznie stosowad zewnętrzne zabezpieczenia przeciążeniowe odpowiadające parametrom prądu nominalnego na tabliczce
znamionowej modelu.
Kabel zasilający powinien odpowiadad specyfikacji zasilania (patrz: tabliczka znamionowa modelu).
Nie używad kabla zasilającego z postrzępioną, przeciętą lub łamliwą izolacją.
Nie dotykad kabla zasilającego pod napięciem mokrymi rękami.
Nie dopuszczad do tego, aby kable zasilające lub wtyczka leżały w wodzie.
Nie stawiad i nie uruchamiad urządzenia na niestabilnych powierzchniach i ramach montażowych.
Zamontowad urządzenia solidnie, aby zapewnid bezpieczne działanie.
Nie korzystad z urządzenia w atmosferze zawierającej jakiekolwiek pierwiastki wybuchowe.
Przed użyciem produktów wyprodukowanych lub dostarczonych przez firmę klient musi mied pewnośd, że produkty mogą pracowad w wybranym
miejscu.
www.centrumklima.pl
Strona 4
Montaż
VEKU 260VE:





Instalację powinien przeprowadzid wykwalifikowany i przeszkolony personel.
Wywiercid 6 otworów w ścianie, na której centrala będzie montowana. Włożyd kołki (1) do otworów.
Zamontowad mocowanie (4) za pomocą śrub (2) na ścianie.
Umieścid centralę (5) na mocowaniu (4) i przykręd za pomocą śrub (3) do ściany.
Podłączyd urządzenie do systemu przewodów zgodnie z informacjami umieszczonymi na obudowie.
www.centrumklima.pl
Strona 5
VEKU 400V / VEKU 700VE:





Instalację powinien przeprowadzid wykwalifikowany i przeszkolony personel.
Wywiercid 10 otworów w ścianie, na której centrala będzie montowana. Włożyd kołki (1) do otworów.
Zamontowad mocowanie (4) za pomocą śrub (2) na ścianie.
Umieścid centralę (5) na mocowaniu (4) i przykręd za pomocą śrub (3) do ściany.
Podłączyd urządzenie do systemu przewodów zgodnie z informacjami umieszczonymi na obudowie.
VEKU 400VE
www.centrumklima.pl
VEKU 700VE
Strona 6
Odprowadzanie skroplin
Kiedy centrala (1) jest już zamontowana system odprowadzania skroplin musi byd już do niej podłączony.
System musi byd podłączony z rurami (4,5) w kolejności: centrala wentylacyjna (1), syfon (3) i system kanalizacji (6). Rury (4,5) powinny byd mied kąt
wygięcia nie mniejszy niż 3° (1 metr rury musi byd wygięty 55 cm w dół)! Przed uruchomieniem centrali (1) system odprowadzenia powinien byd
wypełniony przynajmniej 0,5l wody (syfon (3) musi byd zawsze wypełniony wodą), należy również sprawdzid czy woda dociera do sieci kanalizacyjnej (6)!
W innym przypadku możliwe jest zalanie lokalu.
System odprowadzania musi byd zainstalowany w lokalu, gdzie temperatura nie spada poniżej 0°C. Jeśli temperatura spadnie poniżej 0°C system
odprowadzania powinien zostad zaizolowany z użyciem izolacji termicznej lub posiadad instalację grzewczą zapobiegającą zamarzaniu.
Syfon (3) musi byd zamontowany poniżej poziomu centrali (1).
www.centrumklima.pl
Strona 7
Wyciąg
powietrza
Komponenty
IV
PV
PR
KE
PE
PF
IF
TJ
wentylator wylotowy
wentylator wlotowy
krzyżowy wymiennik ciepła
nagrzewnica elektryczna
nagrzewnica wstępna
filtr powietrza wlotowego
filtr powietrza wylotowego
czujnik temperatury powietrza
Powietrze
nawiewane
Świeże
powietrze
Powietrze
wywiewane
Kaseta, po umieszczeniu w centrali eliminuję funkcję wymiennika ciepła. Jest używana głównie w
okresie letnim gdy temperatura na zewnątrz jest zbliżona do docelowej temperatury w budynku,
a odzysk ciepła jest zbędny lub wręcz niepożądany.
www.centrumklima.pl
Strona 8
Konserwacja
Odłączyd urządzenie od źródła zasilania i odczekad 2 minuty (do pełnego zatrzymania wentylatora) przed zdjęciem obudowy.
Filtry
Zanieczyszczone filtry zwiększają opór powietrza w filtrze, tzn. do pomieszczenia dostarczana jest mniejsza ilośd powietrza.
Filtr powinno się wymienid na nowy co 3 miesiące lub jeżeli świeci się wskaźnik czujnika zatkania filtra.
Wentylator















Konserwację i naprawę powinien przeprowadzad wyłącznie doświadczony i przeszkolony personel.
Wentylator należy sprawdzad i czyścid w razie potrzeby przynajmniej raz w roku.
Przed wykonaniem prac konserwacyjnych lub naprawy należy się upewnid, że wentylator jest odłączony od zasilania.
Prace konserwacyjne lub naprawy przeprowadzad po całkowitym zatrzymaniu się wentylatora.
Podczas konserwacji i naprawy przestrzegad zasad bezpieczeostwa personelu.
Silnik posiada łożyska kulkowe o dużej przeciążalności. Silnik jest całkowicie zamknięty i nie wymaga smarowania przez cały czas użytkowania
silnika.
Odłączyd wentylator od urządzenia.
Należy szczególnie sprawdzad wirnik napędowy pod względem okładania się zanieczyszczeo mogących powodowad zaburzenie równowagi.
Nadmierny brak równowagi może prowadzid do zwiększonego zużycia łożysk silnika i wibracji.
Oczyścid wirnik napędowy i wnętrze obudowy łagodnym detergentem, wodą i wilgotną, miękką ściereczka.
Nie stosowad czyszczenia pod ciśnieniem, środków ściernych, ostrych narzędzi ani rozpuszczalników żrących mogących zadrapad lub zniszczyd
obudowę i wirnik napędowy.
Nie zanurzad wirnika napędowego w płynach.
Upewnid się, że obciążenia wyważające wirnik napędowy nie zmieniły położenia.
Upewnid się, że wirnik napędowy nie został zablokowany.
Zamontowad wentylator z powrotem w urządzeniu. Podłączyd wentylator do źródła zasilania.
Jeżeli wentylator nie działa po konserwacji lub naprawie, proszę skontaktowad się z producentem.
www.centrumklima.pl
Strona 9
Wymiennik ciepła




Przed wykonaniem prac konserwacyjnych lub naprawy należy się upewnid, że wentylator jest odłączony od zasilania.
Prace konserwacyjne lub naprawy przeprowadzad po całkowitym zatrzymaniu się wentylatora.
Czyścid raz w roku.
Najpierw należy ostrożnie wyjąd kasetę wymiennika ciepła. Zanurzyd w ciepłej wodzie i umyd mydłem (nie używad sody). Spłukad ciepłą wodą i
pozostawid do wyschnięcia.
www.centrumklima.pl
Strona 10
Sterowanie automatyczne
Funkcje
1. Temperatura powietrza nawiewanego jest kontrolowana przez ustawioną temperaturę i temperaturę mierzona przez czujnik ciepła. Temperatura
powietrza nawiewanego jest utrzymywana za pomocą krzyżowego wymiennika ciepła i nagrzewnicy elektrycznej. Jeżeli temperatura powietrza
nawiewanego jest niższa niż ustawiona temperatura, nagrzewnica włącza się do osiągnięcia nastawionej temperatury. Jeżeli temperatura
powietrza nawiewanego jest wyższa niż ustawiona temperatura, nagrzewnica wyłącza się aż do momentu, kiedy zostanie osiągnięta ustawiona
temperatura.
2. Prędkośd wentylatorów jest kontrolowana przez transformator ATR. Stopnie napięcia ATR przełączane są przez przekaźniki PCB.
3. Krzyżowy wymiennik ciepła ma ochronę przed zamarzaniem. Kiedy temperatura powietrza nawiewanego i wyciąganego oraz wilgotnośd może
spowodowad zamrożenie wymiennika ciepła, ochrona przed zamarzaniem włącza się. Następnie wentylator powietrza nawiewanego jest
włączany automatycznie z minimalną prędkością. Po osiągnięciu odpowiedniej temperatury i wilgotności zostaje przywrócony poprzedni tryb
pracy.
4. Prędkośd wentylatorów i temperatura powietrza nawiewanego są ustawiane pilotem. Pilot i PCB są połączone kablem i standardowymi złączami
modularnymi. Długośd kabla wynosi 13m. Maksymalna długośd kabla łączącego może wynosid 2000m. Więcej informacji o trybach pilota i
wyświetlaczu znajduje się w instrukcji obsługi.
5. Monitorowanie zewnętrznych sygnałów alarmowych. Zaciski na PCB służą do łączenia NO (normalnie otwartych) zewnętrznych sygnałów
alarmowych. Jeżeli styki alarmu zewnętrznego zostaną zamknięte, system kontrolny przełącza się w tryb alarmowy i wyłącza urządzenie.
Zewnętrzne sygnały alarmowe mogą byd podłączone do przełączników ciśnieniowych (A3-A3), alarmów przeciwpożarowych, itp. (A1-A1).
www.centrumklima.pl
Strona 11
TJ
TL
DTJ100
TA
TE
DR
AT1
RT1
TK
K6
K3
K2
K1
TR
F1
ATR
KE
PV
IV
C1
C2
F
M1
Czujnik temperatury powietrza nawiewanego
Czujnik temperatury powietrza zewnętrznego
Czujnik temperatury i wilgotności
Czujnik temperatury powietrza wyciąganego
Czujnik temperatury powietrza wywiewanego
Czujnik wilgotności powietrza wyciąganego
Automatyczny wyłącznik termostatu nagrzewnicy powietrza
Manualny wyłącznik termostatu nagrzewnicy powietrza
Termostat transformatora prędkości wentylatorów
Przekaźnik nagrzewnicy powietrza
Przekaźnik niskiej prędkości wentylatora
Przekaźnik średniej prędkości wentylatora
Przekaźnik wysokiej prędkości wentylatora
Transformator zasilania PCB
Bezpiecznik PCB 0,250A
Transformator prędkości wentylatorów
Nagrzewnica powietrza
Wentylator powietrza nawiewanego
Wentylator powietrza wywiewanego
Kondensator silnika wentylatora powietrza wywiewanego
Kondensator silnika wentylatora powietrza nawiewanego
Wyłącznik automatyczny
Siłownik przepustnicy powietrza zewnętrznego 230VAC
www.centrumklima.pl
Strona 12
www.centrumklima.pl
Strona 13
Podłączenie elektryczne
1. Podłączenie elektryczne może zostad wykonane wyłącznie przez wykwalifikowanego elektryka według ważnych norm i wymogów
międzynarodowych i krajowych.
2. Stosowad zasilanie wyłącznie wg danych na etykiecie urządzenia.
3. Kabel zasilania musi byd zgodny z danymi elektrycznymi urządzenia.
4. Należy zamontowad wyłącznik automatyczny z przerwą kontaktową minimum 3 mm. Wyłącznik automatyczny musi byd zgodny z danymi
elektrycznymi urządzenia.
5. Urządzenie musi byd uziemione.
6. Czujnik temperatury powietrza nawiewanego TJ mus byd zamontowany w przewodzie powietrza nawiewanego tak daleko jak to możliwe od
urządzenia do miejsca rozdzielenia lub zagięcia systemu przewodów.
7. Umieścid pilot we właściwym miejscu.
8. Użyd dołączonego kabla do połączenia urządzenia z pilotem.
9. Podłączyd pilot do PCB.
10. Włączyd zasilanie.
11. Włączony pilot wybiera prędkośd nawiewu wg temperatury powietrza nawiewanego.
Wskazania PCB
LED
LED8
LED9
LED10
LED11
LED12
LED13
Opis
_
Maksymalna prędkośd wentylatorów
Średnia prędkośd wentylatorów
Minimalna prędkośd wentylatorów
Redukcja prędkości powietrza nawiewanego
Nagrzewnica wstępna
Nagrzewnica powietrza nawiewanego
www.centrumklima.pl
Strona 14
Sygnały błędów na pilocie
NC
Fail sensor
External
Brak komunikacji pomiędzy systemem kontrolnym a pilotem. Sprawdzid połączenia kabla.
Błąd czujnika temperatury. Sprawdzid połączenia czujnika, zmierzyd opornośd czujnika (powinna wynosid 10kΩ przy 25°C).
Sygnał alarmu zewnętrznego.
Uwaga: W przypadku któregoś ze wskazanych sygnałów błędów wyłączyd zasilanie, usunąd przyczynę błędu i ponownie podłączyd zasilanie.
Komponenty systemu
P1 – przełącznik ciśnieniowy.
Styk przełącznika ciśnieniowego filtra NO można podłączyd do zacisków „Filtr-Filtr“. Następnie styk przełącznika ciśnieniowego jest zamknięty, na pilocie
wyświetla się odpowiedni symbol. Wyłącznik zasilania, zmienid filtry, ponownie podłączyd zasilanie.
Przełączniki ciśnieniowe muszą byd podłączone szeregowo do zacisków A3-A3.
Styki przełącznika ciśnieniowego PS600 o rosnącym ciśnieniu różnicowym: 1-3 – otwarte, 1-2 – zamknięte.
Przełączniki ciśnieniowe i siłownik przepustnicy powietrza zewnętrznego nie są zawarte w systemie kontrolnym.
www.centrumklima.pl
Strona 15
Wymiary
W
[mm]
W1
[mm]
W2
[mm]
W3
[mm]
W4
[mm]
W5
[mm]
H
[mm]
H1
[mm]
L
[mm]
L1
[mm]
L2
[mm]
L3
[mm]
ØD
[mm]
VEKU 260VE
598
90
129
160
129
90
640
690
295
135
70
90
125
VEKU 400VE
900
130
205
230
205
130
800
850
352
166
60
126
160
VEKU 700VE
950
140
212
246
212
140
845
895
950
182
120
160
200
Typ
www.centrumklima.pl
Strona 16
Dane techniczne
260VE
400VE
700VE
~1, 230
~1, 230
~1, 230
- faza/napięcie
[50 Hz/VAC]
- zużycie energii
[kW]
1,0
2,0
3,0
- zużycie energii
[kW]
0,3
1,0
1,2
- faza/napięcie
[50 Hz/VAC]
~1, 230
~1, 230
~1, 230
- moc/prąd
[kW/A]
0,89 / 0,4
1,75 / 0,77
2,55 / 1,12
- prędkośd wentylatora
[min-1]
1880
2100
2000
- moc/prąd
[kW/A]
0,89 / 0,4
2,25 / 1,10
2,55 / 1,12
- prędkośd wentylatora
[min-1]
1180
1850
2000
IP-44
IP-54 / IP-44
IP-54
55%
60%
60%
3,40 / 14,91
3,40 / 14,91
4,71 / 20,50
+
+
+
Klasa filtra wywiewnego
EU3
EU3
EU3
Klasa filtra nawiewnego
EU5
EU5
EU5
Nagrzewnica
Nagrzewnica wstępna
- wywiew
Wentylator
- nawiew
- klasa ochrony
Sprawnośd cieplna
Maks. zużycie energii
[kW/A]
Zintegrowana automatyka
Izolacja cieplna
[mm]
20
30
30
Waga
[kg]
40
68
82
www.centrumklima.pl
Strona 17
KARTA GWARANCYJNA CENTRAL WENTYLACYJNYCH
Dziękujemy Paostwu za wybór produktu marki VENTAL System. Nasze urządzenia są zaprojektowane oraz wykonane według najnowszej technologii. Spełniają
one światowe standardy jakości i niezawodności.
Przed rozpoczęciem instalacji oraz użytkowania urządzeo, prosimy o dokładne zapoznanie się z warunkami gwarancji oraz instrukcją montażu i eksploatacji
centrali wentylacyjnej. W przypadku jakichkolwiek problemów z urządzeniem prosimy w pierwszej kolejności prześledzid możliwe przyczyny awarii zawarte w
instrukcji obsługi lub o kontakt z instalatorem urządzenia.
WARUNKI GWARANCJI
1. Karta gwarancyjna jest ważna jedynie z dowodem zakupu
wystawionym przez Centrum Klima.
2. Sprzedający udziela gwarancji na sprawne działanie urządzenia.
3. Gwarancją objęte są centrale VENTAL System zakupione od Centrum
Klima S.A., 05-820 Piastów, ul. Noakowskiego 4 lub sprzedane za
pośrednictwem instalatora/odsprzedawcy;
4. Okres gwarancji wynosi 24 miesiące licząc od daty sprzedaży;
5. Wszystkie roszczenia wynikające z udzielonej gwarancji w imieniu
Centrum Klima S.A. należy zgłaszad do instalatora/ firmy
odsprzedającej;
6. W razie stwierdzenia w okresie ważności gwarancji wady lub
uszkodzenia urządzenia, Centrum Klima S.A. zapewnia w terminie 14
dni roboczych nieodpłatnie części zamienne niezbędne do usunięcia
wady lub naprawę dokonaną za pośrednictwem serwisu fabrycznego
na terenie Polski. Zgłaszając awarię centrali klient jest zobowiązany
do przedstawienia wypełnionego formularza, który jest ostatnią
stroną druku gwarancji (formularz musi zawierad wypełnione
wszystkie pola do pola „wypełnia serwis”).
7. Termin zapewnienia części lub naprawy urządzenia może ulec
wydłużeniu do 30 dni w przypadku, gdy konieczne będzie
sprowadzenie z zagranicy części lub podzespołów potrzebnych do
naprawy.
8. Klient/instalator/odsprzedawca zgłaszając uszkodzenie lub wadę
urządzenia, ma obowiązek wypełnid oświadczenie stanowiące
załącznik do Karty Gwarancyjnej oraz przedstawid dowód sprzedaży.
9. Drugi załącznik do wyżej wspomnianej Karty Gwarancyjnej stanowi
Karta Rejestracyjna, której wypełnienie jest dobrowolne i wiąże się ze
zgodą na przetwarzanie imienia, miasta zamieszkania oraz podanego
adresu e-mail w celach promocyjnych na stronie Centrum Klima.
10. Wysłanie wypełnionej Karty Rejestracyjnej zwalnia klienta
z jakichkolwiek kosztów związanych z transportem centrali w razie
awarii bądź kosztów dojazdu serwisanta w przypadku uzasadnionym.
11. Dla zachowania uprawnieo wynikających z gwarancji montaż
urządzeo musi byd wykonany przez uprawnionego instalatora,
zgodnie z przeznaczeniem oraz instrukcją montażu i eksploatacji.
W przypadku naprawy urządzenia poprzez serwis fabryczny, klient
jest zobowiązany do zapewnienia swobodnego dostępu do centrali
serwisantowi Centrum Klima S.A. Brak możliwości dostępu do
urządzenia lub koniecznośd demontażu dodatkowych elementów,
skutkuje odmową naprawy urządzenia wraz z obciążeniem klienta
kosztami dojazdu serwisu lub obciążeniem klienta kosztami
dodatkowych prac serwisanta.
12. Użytkownik jest zobowiązany do przeprowadzenia w ciągu roku
minimum 2 przeglądów technicznych zakupionego urządzenia.
Przeglądy te są odpłatne i muszą byd wykonane przez
wykwalifikowanych
instalatorów/odsprzedawców.
Klient
zobowiązany jest do konserwacji urządzenia.
13. Każdy przegląd odnotowany jest w karcie gwarancyjnej, a odmowa
wykonania skutkuje utratą gwarancji.
14. Gwarancja nie obejmuje:
 uszkodzeo lub niewłaściwej pracy urządzenia wynikającej z błędów
popełnionych podczas montażu,
 niewłaściwego funkcjonowania urządzenia wskutek użytkowania
niezgodnie z instrukcją montażu i eksploatacji.
 skutków zdarzeo losowych i innych okoliczności, za które nie
odpowiada producent, np. uszkodzeo w czasie transportu,
uderzenia pioruna, uszkodzeo mechanicznych, przepięd sieci
elektrycznej itp. (siła wyższa),
 uszkodzeo powstałych w wyniku nieprzestrzegania warunków
eksploatacyjnych zawartych w instrukcji obsługi,
 uszkodzeo powstałych w wyniku niewykonywania czynności
określonych w instrukcji obsługi jako czynności, które powinien
wykonywad użytkownik np. wymiana filtrów,
 urządzeo, które były montowane, przerabiane lub naprawiane
przez niewykwalifikowany personel,
 urządzeo, w przypadku, których niewykonane zostały
obowiązkowe przeglądy techniczne - minimum 2 razy w roku,
 urządzeo nie posiadających czytelnych fabrycznych numerów
seryjnych.
15. W przypadku nieuzasadnionej reklamacji użytkownik jest
zobowiązany do pokrycia kosztów dojazdu serwisanta oraz po
zaakceptowaniu kosztów dokonania prac naprawczych.
16. Gwarant nie ponosi odpowiedzialności za szkody eksploatacyjne, jak
i szkody wynikające z pracy urządzenia (dotyczy m.in. zalania
kondensatem, itp.).
17. Karta gwarancyjna spełnia wymagania gwaranta, jeśli wypełniona jest
w całości, czytelnie oraz dołączony jest dowód zakupu.
18. Roszczenia, uwagi, zastrzeżenia odnośnie niewłaściwie pracującego
urządzenia należy zgłaszad w formie pisemnej, faxem, pocztą
elektroniczną, nie później niż w terminie 7 dni od daty ujawnienia się
wady;
KARTA REJESTRACYJNA CENTRAL WENTYLACYJNYCH
………….……..……/……………………
(data zakupu/ nr faktury wystawionej w Centrum Klima S.A.)*
MODEL URZĄDZENIA
NUMER:
IMIĘ I NAZWISKO
WŁAŚCICIELA
ADRES E-MAIL
TELEFON KONTAKTOWY
ADRES MONTAŻU
* Wypełnia podmiot, który zakupił centralę w Centrum Klima S.A.
UWAGA!
1. Rejestracja zwalnia klienta z obowiązku pokrywania kosztów związanych z dojazdem serwisu do urządzenia (obowiązuje
tylko w przypadku gdy serwis stwierdzi, że wezwanie było zasadne).
2. Wysłanie wypełnionego formularza jest równoznaczne ze zgodą na przetwarzanie przez Centrum Klima następujących
danych: Imienia, adresu e-mail, miasta zamieszkania w celu udostępnienia tych danych osobom, które będą chciała uzyskad
informacje na temat funkcjonowania i użytkowania urządzeo marki VENTAL System. Dane te zostaną umieszczone w zakładce
„Użytkownicy” na stronie poświęconej centralom VENTAL System. Nazwisko oraz pozostałe dane kontaktowe osób
wypełniających nie będą nigdzie publikowane.
DATA I PODPIS KLIENTA:
…………………………………………………………………….
Oświadczenie o Wykonaniu i Odbiorze Zrealizowanych Prac/Usług
Data:
Data usterki:
Typ jednostek:
Nr seryjny jednostki
znajduje sie na płytce przynitowanej do krawędzi centrali
Nazwa firmy zgłaszającej, adres, dane
kontaktowe:
UWAGA: W przypadku jeżeli serwis stwierdzi, iż wezwanie do bezpłatnej naprawy centrali było bezzasadne wówczas całkowity koszt
dojazdu serwisu pokrywa firma zgłaszająca wezwanie do naprawy. Odpłatna naprawa dokonywana jest po akceptacji z firmą zgłaszającą
kosztów takiej naprawy i potwierdzenia na piśmie iż firma zgłaszająca jest gotowa pokryd pełne koszty naprawy danej centrali.
Adres miejsca
instalacji urządzenia.
Osoba kontaktowa ze strony firmy
zgłaszającej lub klienta
Opis usterki:
Konieczne działania:
WYPEŁNIA SERWIS
Data
Opis prac
Godziny
Razem:
Data
Transport
km
Razem:
Data
Transport
każde
Razem:
Wykonawca
prac:
Imię i
nazwisko:
Klient:
Imię i
nazwisko:
Podpis
Podpis

Instrukcja instalacji VEKU 260

Transkrypt

Podobne dokumenty

Zasady bezpiecznego wypoczynku zimowego

Kurtyny powietrzne

Co powinno się znaleźć w prezentacji dotyczącej praw człowieka

Instalacja z powietrzną pompą ciepła do ciepłej wody użytkowej z

Marek Gwozdz "Smyk-Sprzet", Smykow, Nowa 22

Komentarz - European Maritime Heritage
