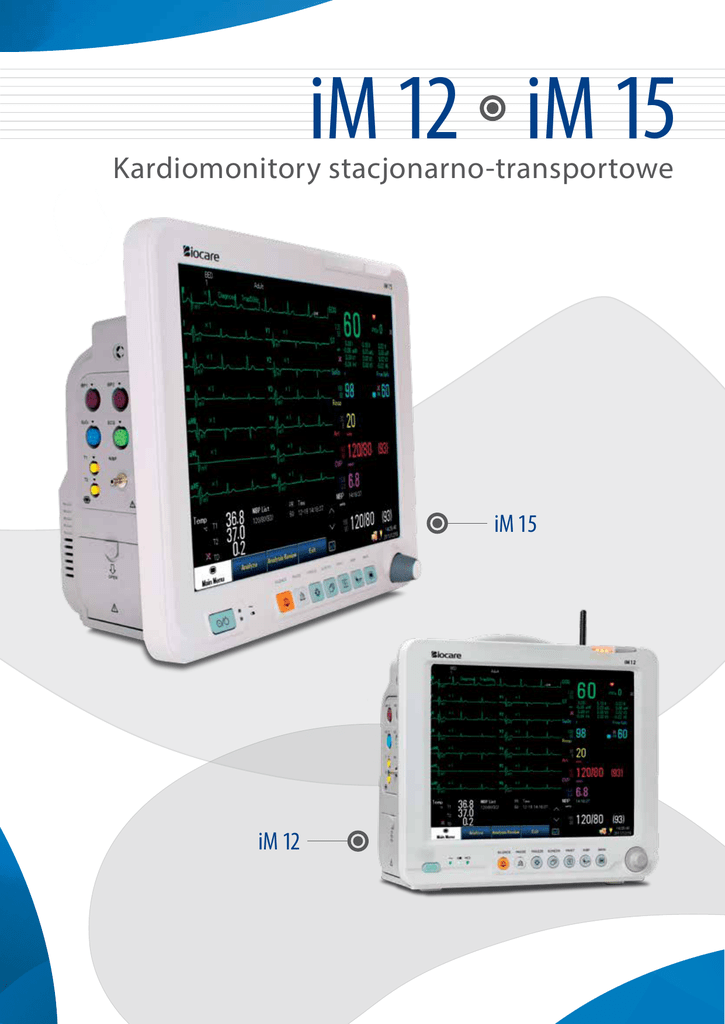

Kardiomonitory stacjonarno-transportowe

Kardiomonitory stacjonarno-transportowe

iM 12 iM 15
Kardiomonitory stacjonarno-transportowe
iM 15
iM 12
iM 12 iM 15
Kardiomonitory stacjonarno-transportowe
●
onitor w kompaktowej obudowie z uchwytem do wygodnego przenoszenia
M
●
onitorowanie neonatologiczne, pediatryczne lub dorosłych
M
●
ożliwość rozbudowy modułowej
M
●
E kran TFT wysokiej rozdzielczości, opcjonalnie dotykowy
●
S przętowe i programowe przyciski funkcyjne
●
rzyciski sprzętowe z wytrzymałego silikonu, z podświetleniem
P
●
niwersalne pokrętło nawigacyjne
U
●
redefiniowane ekrany z możliwością konfiguracji przez użytkownika
P
●
F unkcja automatycznego konfigurowania ekranu dla aktywnych parametrów
●
F unkcja podglądu parametrów z innego monitora w sieci
●
odłączenie Ethernet z opcją sieci bezprzewodowej
P
●
yjście analogowe, podłączenie do systemu przywoławczego
W
●
pcja wyjścia kopiującego na duży ekran (VGA)
O
●
iezależna sygnalizacja wizualna alarmów technicznych i fizjologicznych
N
●
egulowana głośność alarmów, funkcja wyciszenia oraz uśpienia alarmu
R
●
odulacja alarmu w funkcji zmian spO2
M
●
amięć na 480 godzin trendów, 700 wydarzeń i alarmów, 2 godz. ciągłego EKG
P
●
asilanie sieciowo-akumulatorowe
Z
●
zas pracy na zasilaniu akumulatorowym do 2.5 godz.
C
●
pcja drugiego akumulatora dla wydłużenia czasu pracy do 5 godz.
O
Mini-trendy i krzywe pomiarów
Podgląd z innego monitora
7-kanałowa prezentacja EKG
Porównanie modeli
Ekran dużych parametrów
Tryb OxyCRG
iM 12
iM 15
Ekran
12,1”15”
Rozdzielczość ekranu w px.
800 x 600
1024 x 768
Liczba krzywych
do 8
do 10
Wymiary zew. (szer. x gł. x wys.)
310 mm x 163 mm x 285 mm
370 mm x 187 mm x 313 mm
Waga
4,5 kg
5,0 kg
10- 1 0- 21 03 -0 0
12-kanałowe EKG
wygodny uchwyt
transportowy
niezależne wizualne alarmy
techniczne i fizjologiczne
kolorowe gniazda
podłączeń
sieć
bezprzewodowa
podwójne zasilanie
akumulatorowe
ekran dotykowy
dodatkowe wyjścia
rozszerzające
wytrzymałe przyciski
silikonowe z podświetleniem
Konfiguracja podstawowa monitora
Funkcje do datkowe
●
3/7-kanałowe EKG
●
ekran dotykowy
●
spO2
●
moduł drukarki termicznej
●
NIBP
●
wyjście kopiujące wideo
●
częstość oddechowa
●
wyjście wezwania pielęgniarki
●
temperatura x2
●
sieć bezprzewodowa
●
oprogramowanie centrali monitorów
10- 1 0- 21 03 -0 0
Opcjonalne moduły
pomiarowe
●
12-kanałowe pełne EKG
●
IBP x2
●
spO2 (Masimo lub Nellcor)
●
k apnometria (Phasein lub Respironics:
mainstream / sidestream LoFlo /
microstream)
●
gazy anestetyczne i O2 (Phasein)
●
głębokość znieczulenia CSM lub IoC
iM 12 iM 15
Kardiomonitory stacjonarno-transportowe
Parametry pracy
Zasilanie sieciowe:
Zasilanie akumulatorowe:
Czas pracy na akumulatorze:
Temperatura pracy:
Wilgotność:
100 – 240 V, 50 / 60 Hz, 75 VA
x1 lub x2 akumulator Li-ion 14,8V 4400mAh
do 2.5 godz. (do 5 godz. na podwójnej baterii)
0 – 40°C
10% – 93%
Drukarka, opcja
Rodzaj wydruku:
Papier:
Prędkość przesuwu:
Liczba kanałów:
termiczny
rolka, 50 mm x 20 m
12.5 mm/s, 25 mm/s, 50 mm/s
do 3
EKG
Przewód pacjenta:
3 lub 5-odprowadz., 12-kanałowy opcjonalnie
Układ odprowadzeń:3-odpr.: I, II, III, 5-odpr: I , II, III, aVR, aVF, aVL, V
12-kan.: I , II, III, aVR, aVF, aVL, V1 – V6
Zakres wzmocnienia:
1.25, 2.5, 5.0, 10.0, 20.0, 40.0 mm/mV, auto
Prędkość przesuwu:
6.25 mm/s, 12.5 mm/s, 25 mm/s, 50 mm/s
Zakres HR:15 bpm – 300 bpm (dorośli),
15 bpm – 350 bpm (noworodki i dzieci)
Rozdzielczość HR:
1 bpm
Dokładność HR:± 1% lub ± 1 bpm
Filtracja EKG:0.05 – 100 Hz (tryb diagnostyczny), 0.5 – 25 Hz
(tryb monitorowania), 1 – 15 Hz (tryb diatermii)
Liczba wykrywanych arytmii:20
Zakres pomiaru ST:od -2.0 do + 2.0 mV
Częstość oddychania (RESP)
Metoda pomiaru:impedancja przezklatkowa
Zakres pomiaru Resp:0 rpm – 120 rpm (dorośli), 0 rpm – 150 rpm
(noworodki i dzieci)
Pasmo sygnału:0.2 – 2 Hz (-3dB)
Prędkość przesuwu:6.25 mm/s, 12.5 mm/s, 25 mm/s
Wzmocnienie:x1/4, x 1/2, x1, x2, x4, auto
± 2 rpm
Dokładność:
Progi alarmu bezdechu:wył., 10s, 15s, 20s, 25s, 30s, 35s, 40s
NIBP
Metoda pomiaru:oscylometryczna z dopasowaniem ciśnienia
Tryby pomiaru:ręczny, automatyczny, ciągły, funkcja stazy
Zakres pomiaru SYS:40 – 270 mmHg (dorośli), 40 – 200 mmHg
(dzieci), 10 – 150 mmHg (noworodki)
Zakres pomiaru DIA:10 – 210 mmHg (dorośli), 10 -150 mmHg
(dzieci), 20 – 110 mmHg (noworodki)
Zakres pomiaru MEAN:20 – 230 mmHg (dorośli), 20 – 165 (dzieci),
20 – 110 mmHg (noworodki)
Rozdzielczość:1 mmHg
Interwały pomiarów
automatycznych:1, 2, 3, 4, 5, 10, 15, 30, 60, 90 min, 2, 4, 8 godz.
Saturacja (spO2)
Technologia:Biocare, opcjonalnie Masimo lub Nellcor
Zakres pomiaru:70% – 100%
± 2%, 3% dla Masimo i Nellcor w trybie
Dokładność:
noworodkowym
Częstość odświeżania:1 s
Zakres pulsu (PR):25 – 250 bpm (Biocare), 25 – 240 bpm (Masimo),
20 – 300 bpm (Nellcor)
Dokładność PR:± 3 bpm, ± 3 bpm w zakresie 20 – 250 (Nellcor)
Rozdzielczość:1 bpm
Temperatura
Liczba kanałów:2 oraz różnica temp. (TD)
Zakres pomiaru:0°C – 50°C
Rozdzielczość:0.1°C
± 0.1°C
Dokładność:
Czujnik temp.:
rezystancyjny, YSI400 (2252 Ω dla 25°C
Ciśnienie krwawe (IBP), opcja
Liczba kanałów:2
Zakres pomiaru:-50 mmHg do 350 mmHg
Rozdzielczość:1 mmHg
± 2% lub 1 mmHg
Dokładność:
Częstość odświeżania:1 s
Parametry mierzone:SYS, DIA, MEAN, PR
Etykiety kanałów:ART, PA, P1, P2, LAP, RAP, ICP, CVP
Zakres PR:30 – 350 bpm
Dokładność PR:+/1 bpm (w zakresie 30 – 200 mmHg)
Kapnometria Respironics mainstream, opcja
Technologia:Respironics CAPNOSTAT5
Zakres pomiaru:0% – 20% (0 mmHg – 150 mmHg)
Rozdzielczość:1 mmHg
± 2 mmHg (w zakresie 0 – 40 mmHg),
Dokładność:
± 5% odczytu (w zakresie 41 – 70 mmHg),
± 8% odczytu (w zakresie 71 – 100 mmHg),
± 10% odczytu (w zakresie 101 – 150 mmHg)
Parametry mierzone:EtCO2, AwRR, FiCO2
Zakres AwRR:0 rpm – 150 rpm
Dokładność AwRR:± 1 rpm
Progi alarmu bezdechu:20, 25, 30, 35, 40, 45, 50, 55, 60 s
Kapnometria Respironics sidestream LoFlo, opcja
Technologia:Respironics LoFlo
Przepływ linii próbkującej:50mL/min ± 10mL/min
Zakres pomiaru:0% – 20% (0 mmHg – 150 mmHg)
Rozdzielczość:1 mmHg
± 2 mmHg (w zakresie 0 – 40 mmHg),
Dokładność:
± 5% odczytu (w zakresie 41 – 70 mmHg),
± 8% odczytu (w zakresie 71 – 100 mmHg),
± 10% odczytu (w zakresie 101 – 150 mmHg)
Parametry mierzone:EtCO2, AwRR, FiCO2
Zakres AwRR:2 rpm – 150 rpm
Dokładność AwRR:± 1 rpm
Progi alarmu bezdechu:20, 25, 30, 35, 40, 45, 50, 55, 60 s
Kapnometria Phasein mainstream, opcja
Technologia:Phasein IRMA
Zakres pomiaru:0% – 15%
Rozdzielczość:1 mmHg
± (0.2%+2% odczytu)
Dokładność:
Parametry mierzone:EtCO2, AwRR, FiCO2
Zakres AwRR:0 rpm – 150 rpm
Dokładność AwRR:± 1 rpm
Progi alarmu bezdechu:20, 25, 30, 35, 40, 45, 50, 55, 60 s
Gazy anestetyczne i O2 Phasein, opcja
Technologia:Phasein IRMA AX+ lub ISA OR+/AX+
Czas rozgrzewania:30 s
Dryft dokładności pomiarów:6 godz.
Mierzone gazy:CO2, O2 (opcja), N2O, DES, SEV, ENF, ISO, HAL
Zakres pomiaru:CO2: 0% – 25%, O2: 0% – 100%, N2O: 0% – 100%,
DES: 0% – 25%, SEV: 0% – 25%, ENF: 0% – 25%,
ISO: 0% – 25%, HAL: 0% – 25%
Zakres AwRR:0 rpm – 254 rpm
Rozdzielczość AwRR:1 rpm
Rozdzielczość pomiaru CO2:1 mmHg
Progi alarmu bezdechu:20, 25, 30, 35, 40, 45, 50, 55, 60 s
Głębokość znieczulenia, opcja
Metoda pomiaru:CSM (Danmeter) lub IoC (Morpheus)
Indeks znieczulenia:0 – 100
Filtracja sygnału EEG:6 Hz – 42 Hz
Czułość sygnału EEG:± 400 μV
Prędkość przesuwu EEG:6.25 mm/s, 12.5 mm/s, 25 mm/s
Zakres sygnału EMG:0 -100 (skala lograytmiczna)
Filtracja sygnału EMG:75 Hz – 85 Hz
Zakres sygnału BS:0 – 100%
Filtracja sygnału BS:2 Hz – 42 Hz
10 - 10- 2 10 3- 00
Specyfikacja techniczna
Reynolds Medical Diagnostyka Kardiologiczna sp. z o. o.
ul. Renesansowa 5A, 01-905 Warszawa
tel. 22 877 55 44, fax 22 877 55 46, www.reymed.pl
Produkcja: Shenzhen Biocare Bio-Medical Equipment Co., Ltd., 7/F Block A, Baoyuan Road, 518102 Shenzhen, Chińska R.L.
