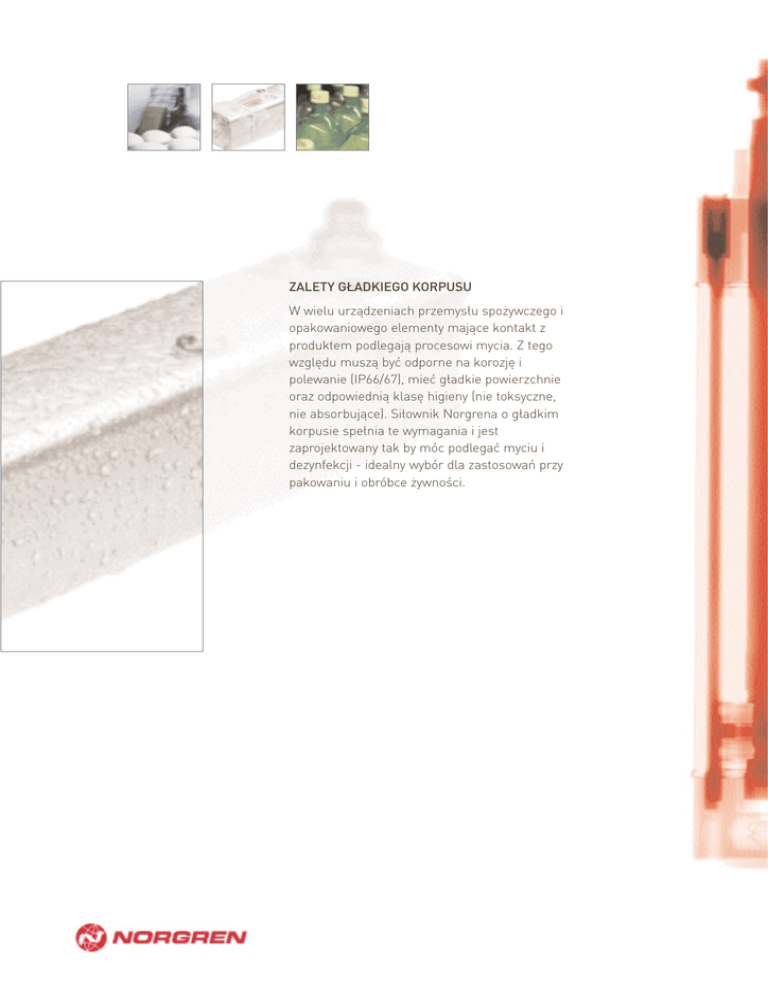

ZALETY GŁADKIEGO KORPUSU W wielu urządzeniach przemysłu

ZALETY GŁADKIEGO KORPUSU
W wielu urządzeniach przemysłu spożywczego i
opakowaniowego elementy mające kontakt z
produktem podlegają procesowi mycia. Z tego
względu muszą być odporne na korozję i
polewanie (IP66/67), mieć gładkie powierzchnie
oraz odpowiednią klasę higieny (nie toksyczne,
nie absorbujące). Siłownik Norgrena o gładkim
korpusie spełnia te wymagania i jest
zaprojektowany tak by móc podlegać myciu i
dezynfekcji - idealny wybór dla zastosowań przy
pakowaniu i obróbce żywności.
AUSTRALIA
Tel: +61 3 921 30 800
Fax: +61 3 921 30 890
[email protected]
EUROPA WSCHODNIA
Tel: +43 22 36 63 520
Fax: +43 22 36 63 520/124
[email protected]
IRLANDIA
Tel: +353 1 8300 288
Fax: +353 1 8300 082
[email protected]
NOWA ZELANDIA
Tel: +64 9 579 0189
Fax: +64 9 526 3398
[email protected]
WĘGRY
Tel: +36 1 284 9000
Fax: +36 1 284 8980
[email protected]
AUSTRIA
Tel: +43 22 36 63 520
Fax: +43 22 36 63 520 20
[email protected]
FINLANDIA
Tel: +358 95 712 140
Fax: +358 95 712 1440
arki@imi–norgren.fi
JAPONIA
Tel: +81 6 6876 8913
Fax: +81 6 6876 8929
Japan@imi–norgren.com
POLSKA
Tel: +48 22 871 7880
Fax: +48 22 871 7881
[email protected]
WIELKA BRYTANIA
Tel: +44 1543 265 000
Fax: +44 1543 265 811
[email protected]
BELGIA I LUKSEMBURG
Tel: +32 2 376 60 20
Fax: +32 2 376 26 34
[email protected]
FRANCJA
Tel: +33 1 60 05 92 12
Fax: +33 1 60 06 08 52
[email protected]
KANADA
Tel: +1 905 625 4060
Fax: +1 905 625 9501/8273
[email protected]
SINGAPUR
Tel: +65 6862 1811
Fax: +65 6862 1916/17
[email protected]
WŁOCHY
Tel: +39 039 60 631
Fax: +39 039 60 63 301
[email protected]
BRAZYLIA
Tel: +55 11 5698 4000
Fax: +55 11 5698 4001
[email protected]
HISZPANIA
Tel: +34 93 748 9800
Fax: +34 93 783 0838
[email protected]
MALEZJA
Tel: +60 3 5121 9255
Fax: +60 3 5121 2889
[email protected]
SŁOWENIA
Tel: +386 4 531 7550
Fax: +386 4 531 7555
[email protected]
CHINY
Tel: +86 21 64 85 69 09
Fax: +86 21 64 95 60 42
[email protected]
HOLANDIA
Tel: +31 20 6822751
Fax: +31 20 6820983
[email protected]
MEKSYK
Tel: +52 55 5565 7521
Fax: +52 55 5565 7072
[email protected]
SZWAJCARIA
Tel: +41 71 973 82 00
Fax: +41 71 973 82 01
[email protected]
CZECHY
Tel: +420 465 612 879
Fax: +420 465 612 908
[email protected]
HONG KONG
Tel: +852 2492 7608
Fax: +852 2498 5878
[email protected]
NIEMCY - PÓŁNOC
Tel: +49 2802 49–0
Fax: +49 2802 49356
[email protected]
SZWECJA
Tel: +46 40 59 51 00
Fax: +46 40 49 50 90
[email protected]
DANIA
Tel: +45 44 91 41 66
Fax: +45 44 91 15 60
[email protected]
INDIE
Tel: +91 11 2681 7933
Fax: +91 11 2681 7932
[email protected]
NORWEGIA
Tel: +47 67 90 82 01
Fax: +47 67 97 06 24
[email protected]
USA
Tel: +1 303 794 2611
Fax: +1 303 795 9487
[email protected]
W pozostałych państwach dystrybutorzy
www.norgren.com
Okrągły znak graficzny,’Norgren ’
i 'IMI ’są zarejestrowanymi
znakami handlowymi ©IMI
Norgren Limited 2004.
Prowadząc politykę stałego
postępu,Norgren zastrzega sobie
prawo zmian w specyfikacji bez
wcześniejszego powiadamiania.
z6710 PL/03/04
przedsiębiorstwo grupy IMI plc
Zamknięte hermetycznie wyłączniki
krańcowe
Uszczelnienia zgodnie z normą
projektową "Higiena" EN1672-2
SIŁOWNIK O GŁADKIM KORPUSIE
Można myć strumieniem wody
NATURALNIE GŁADKI.....
W wielu "higienicznych" aplikacjach szczególnie
istotne jest sprowadzenie ryzyka skażenia do
minimum. Redukcja tego stale obecnego zagrożenia
jest przedmiotem troski wielu ludzi i firm.
Nowy siłownik Norgrena o gładkim korpusie został
specjalnie zaprojektowany z gładkich, wypukłych
powierzchni, niepozwalających na gromadzenie się
brudu.
Przykładając wielką wagę do najmniejszych
szczegółów zastosowaliśmy śruby ze stali
nierdzewnej oraz specjalne uszczelki między
końcowymi pokrywami i korpusem, zapewniające
hermetyczność. Reprezentujący nowe, świeże
spojrzenie na projektowanie siłowników, PVA/182000
idealnie nadaje się do aplikacji wymagających
zachowania wysokiego stopnia higieny w takich
przemysłach jak spożywczy, mleczny oraz produkcji
PET.
W maszynach podlegających myciu, przy
zastosowaniu tradycyjnych siłowników profilowych,
istnieje zawsze ryzyko pozostania zanieczyszczeń. Z
siłownikiem PVA/182000 ryzyko takie przechodzi do
przeszłości.
SIŁOWNIKI PROFILOWE
PVA/182000 - GŁADKI KORPUS
Siłownik ten jest wspaniałym połączeniem
wzornictwa i funkcjonalności, wykorzystującym
gładką tuleję oraz końcowe pokrywy. Dzięki
zastosowaniu materiałów niekorodujących i stali
nierdzewnej, idealny do zastosowań w przemyśle
chemicznym, farmaceutycznym, i spożywczym.
Siłownik PVA jest dostępny z lub bez zinegrowanych
wyłączników krańcowych sygnalizujących położenie
tłoka.
KA/8000 - STAL NIERDZEWNA
Wytrzymały i niezawodny w najtrudniejszych
warunkach. Dostępny w AISI 303, 304 i 316
PRA/182000 - STANDARDOWY
Ten standardowy siłownik o wyjatkowej konstrukcji
oferuje wiele możliwości. Specjalnie wyprofilowana
tuleja kryje w sobie szpilki ściągające zapewniając
bardzo wysoką sztywność. Wszystkie średnice są
dostępne z lub bez tłoka magnetycznego
umożliwiającego kontrolę położeń w pozycjach
końcowych.
ZALETY GŁADKIEGO KORPUSU
A Ochrona przed pyłem, chemikaliami i cieczami
Nowy zgarniacz/uszczelka ze specjalnego poliuretanu zapewnia
długą żywotność redukując czas obsługi.
B Łatwe czyszczenie
Śruby regulacji tłumienia i położenia wyłączników krańcowych
zabezpieczone są nierdzewnymi zaślepkami z teflonowymi uszczelkami.
C Prosty odczyt stanu wyłączników krańcowych
Wtyczka elektryczna wyposażona jest w diody LED o różnych
kolorach dla wyłącznika przedniego i tylnego.
B
D Nakrętka ze stali nierdzewnej z uszczelką zapewnia szczelność
Ochrona IP66/IP67
E Skrócony czas montażu
Tylko jedno przyłącze elektryczne do wyłączników
krańcowych. Ze stali nierdzewnej, M12, męskie, 4 piny.
F Łatwe do ustawienia wyłączniki krańcowe
Maksymalne uproszczenie obsługi bez utraty IP66/67
oraz zasady gładkich powierzchni.
A
G Gładki korpus
Gładki korpus i pokrywy końcowe odporne na korozję i
łatwe do zmywania.
H Uszczelki zabezpieczają wnętrze siłownika przed
penetracją przez ciecze
Jedyne w swoim rodzaju uszczelnienia między tuleją a
końcowymi pokrywami zapewniają uzyskanie IP66/67
I Całkowita szczelność
Opcjonalne śruby w pokrywach zabezpieczają
przed penetracją przez ciecze.
I
TYP PVA/182000 - GŁADKI KORPUS
Uszczelnienie zgodne z EN 1672-2 (wymagania
higieniczne dla maszyn do przemysłu
spożywczego)
W opcji zintegrowane tylne ucho
Gładki i wyoblony profil z ukrytymi szpilkami
oferuje sztywną konstrukcję redukującą czas
obsługi do minimum
H
C
D
E
Wykonanie
standardowe
Zintegrowane tylne
ucho typu R
Małe opory ruchu i duża żywotność
W standardzie łożysko typu Glacier
Prosty montaż
Do tylnej pokrywy pasują
standardowe mocowania
G
F
ŚRODKI MYJĄCE CZOŁOWYCH PRODUCENTÓW
Siłownik można myć następującymi środkami
Henkel-Ecolab Germany P3-topax 12
P3-topax 52
P3-topax 91
P3-topax 99
P3-topactive LA
AKCESORIA
Opcjonalnie ze
zintegrowanym
tylnym uchem
1 Kołnierz przedni - typ B lub G
9 Śruba zaślepiająca z uszczelką (4 w paczce)
2 Łapa - typ C
10 Śruby dwustronne przednie lub tylne - typ A
3 Ucho tylne - typ R
11 Widełki tłoczyska - typ F
4 Ucho tylne uniwersalne - typ UR
12 Przegub wąski - typ SS
5 Przegub tylny - typ D
13 Uniwersalne ucho tłoczyska - typ UF
6 Przegub szeroki - typ SW
14 Wahliwa końcówka tłoczyska - typ AK
7 Przegub wahliwy - typ US
15 Złączki plastikowe "Push-in"
8 Przegub tylny - typ D2
16 Złączki ze stali nierdzewnej "Push-in"
17 Wtyczka elektryczna z diodami LED
DANE TECHNICZNE
Medium:
Sprężone powietrze, filtrowane, smarowane lub
niesmarowane
Norma:
ISO 6431, VDMA 24562, NFE 49-003-1
Działanie:
Dwustronnego działania, tłok z magnesem lub bez,
z lub bez zintegrowanych wyłączników krańcowych,
regulowana amortyzacja
Ciśnienie robocze:
1 do 10 bar
Temperatura pracy:
-20°C do max. +80°C
Przy temperaturze poniżej +2°C, zwróć uwagę na
Średnice siłownika:
32, 40, 50, 63, 80 i 100 mm
Skoki:
Standard: 25 do 500 mm
Skoki niestandardowe: 10 do 3000 mm
Stopień ochrony:
IP66 / IP67 zgodnie z EN 60529
MATERIAŁY:
Tuleja profilowa: aluminium anodowane
Pokrywy: aluminium anodowane
Tłoczysko, nakrętka tłoczyska, zaślepki, uszczelki
tulei, korpus wtyczki M12: X10 Cr Ni S 18 9 (AISI
303, 1.4305)
Uszczelki śrub zaślepiających: PTFE
Uszczelnienia tłoka i tłoczyska: poliuretan
O-ringi: guma nitrylowa
