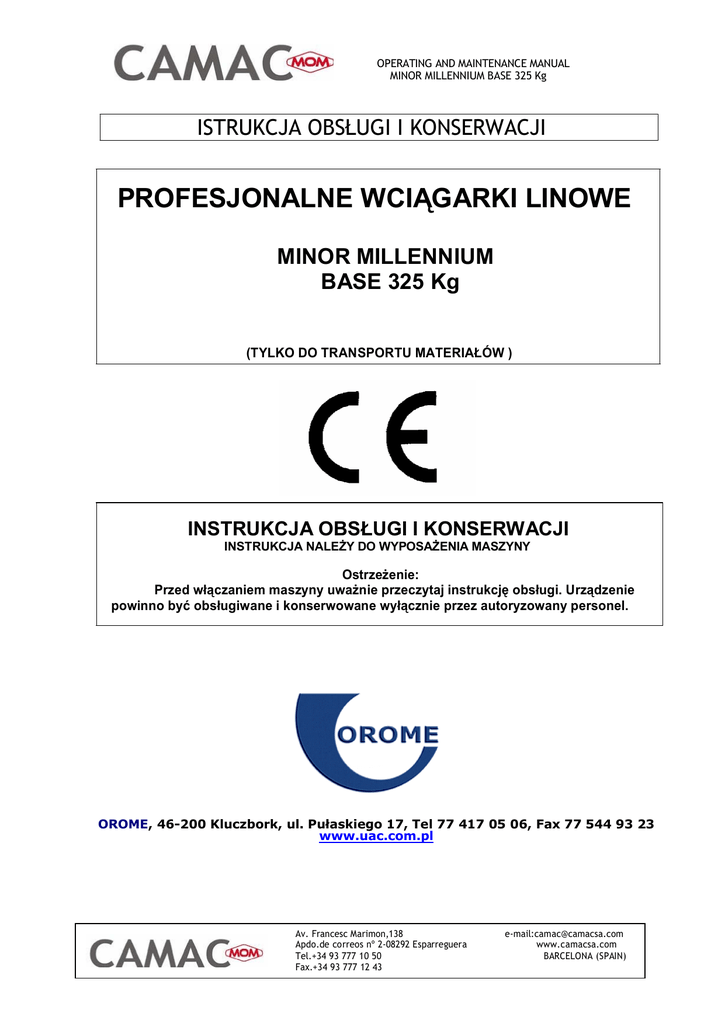

OPERATING AND MAINTENANCE MANUAL
MINOR MILLENNIUM BASE 325 Kg
ISTRUKCJA OBS UGI I KONSERWACJI
PROFESJONALNE WCI GARKI LINOWE
MINOR MILLENNIUM
BASE 325 Kg
(TYLKO DO TRANSPORTU MATERIA ÓW )
INSTRUKCJA OBS UGI I KONSERWACJI
INSTRUKCJA NALE Y DO WYPOSA ENIA MASZYNY
Ostrze enie:
Przed w czaniem maszyny uwa nie przeczytaj instrukcj obs ugi. Urz dzenie
powinno by obs ugiwane i konserwowane wy cznie przez autoryzowany personel.
OROME, 46-200 Kluczbork, ul. Pu askiego 17, Tel 77 417 05 06, Fax 77 544 93 23
www.uac.com.pl
Av. Francesc Marimon,138
Apdo.de correos nº 2-08292 Esparreguera
Tel.+34 93 777 10 50
Fax.+34 93 777 12 43
e-mail:[email protected]
www.camacsa.com
BARCELONA (SPAIN)
OSTRZE ENIE
Urz dzenie przeznaczona jest wy cznie do transportu materia ów.
Wykorzystywanie go jako windy dla ludzi jest absolutnie zakazane.
Instrukcja opisuje podstawowe cechy urz dzenia oraz jego wyposa enia.
CAMAC, Catalana de Material Auxiliar de Construcción, S.A. zastrzega sobie prawo
do zmian w konstrukcji przy zachowaniu podstawowych cech urz dzenia.
1.
OEGÓLNE WARUNKI SPRZEDA Y
* Okres obj ty gwarancj :
12 months
dla sprz tu profesjonalnego
6 months
dla sprz tu do majsterkowania
od daty sprzeda y dla wszystkich usterek fabrycznych.
* Gwarancja nie obejmuje:
- Usterek spowodowanych u ywaniem maszyny przez nieautoryzowany
personel.
- Usterek spowodowanych zastosowaniem nieoryginalnych cz c
izamiennych.
- Kosztów wyjazdowych techników naprawiaj cych urz dzenie.
- Kosztów transportu cz ci zamiennych przez firmy z którymi
CAMAC, S.A. nie ma podpisanej umowy.
* Klienci maj obowi zek dostarczenia kompletnej gwarancji w ci gu 30 dni kalendarzowych do
CAMAC, Catalana de Material Auxiliar de Construcción, S.A.
* Do ka dej naprawianej maszyny nale y do czy gwarancj .
* Klient albo u ytkownik obowi zany jest do wykonywania kontroli i konserwacji okre lonej w
instrukcji oraz post powania zgodnie z instrukcj dostarczon przez CAMAC, S.A.
* Szkody wynikaj ce z niepoprawnej konserwacji i wykorzystywania maszyny nie s obj te
gwarancj .
* Naprawy podlegaj ce gwarancji musz by wykonane przez w
* Aby zamówi cz
ci zamienne, nale y poda
ciwy serwis techniczny
kodu umieszczony na ka dej z nich..
OSTRZE ENIE!
Trzymaj ten dokument w bezpiecznym miejscu. Zamawiaj c cz
ywaj za czonych diagramów.
ci zamienne,
www.uac.com.pl
1
2.
INSTALACJA - ZABEZPIECZENIA
* Przed w czeniem wci garki linowej CAMAC, przeczytaj poni sz instrukcj :
Zidentyfikuj obszar ryzyka (miejsce
gdzie adunek mo e by podawany) i
oznacz go znakami uniemo liwiaj cymi
wej cie cz owieka.
Je li uk ad p dny zablokuje si , s yszysz
dziwne ha asy albo powstanie
jakikolwiek inny problem, zaniechaj
ywania urz dzenia i skontaktuj si z
serwisem technicznym.
Przed przenoszeniem maszyny upewnij si ,
e:
-Urz dzenie jest wy czone z sieci.
-Po wy czeniu, nale y zwolni kondensatory
przez naci ni cie guzika UP albo Down.
Post puj wed ug instrukcji na
znakach ostrzegaj cych.
Nie przekraczaj warto ci
maksymalnych adunków. Obci enie
maksymalne to wi ksze z dwóch
obowi zuj cych obci
maksymalnych: dla uk adu p dnego
lub dla osprz tu.
Nigdy nie rozwijaj liny do ko ca, aby
upewni si czy biegnie we w ciwym
kierunku.
Unikaj u ywania górnego odcinka liny.
Gdy maszyna jest nieu ywana, przechowuj
zwini
lin , co zapobiegnie pogorszeniu jej
jako ci.
Lina powinna by zawsze dobrze
nasmarowana.
Nigdy nie u ywaj maszyny do
podnoszenia albo opuszczanie ludzi.
Miej pewno , e operator ma pe
ocen obszaru ryzyka, mo e
przemieszcza si i jest chroniony przez
pas bezpiecze stwa.
Przed podnoszeniem adunku,
sprawd druty, lin , hak.....
www.uac.com.pl
2
ÓWNE PUNKTY DOTYCZ CE INSTALACJI WCI GARKI
3.
Zainstaluj konstrukcj , na której mocowany jest uk ad p dny, post puj c zgodnie z instrukcj
dostarczon do ka dego modelu.
Sprawd , czy bolce i wkr ty mocuj ce uk ad p dny do konstrukcji pomocniczej s poprawnie
ustawione.
Sprawd napi cie sieciowe pr du elektrycznego, cz stotliwo , uziemienie, obecno
dyferencja u i ogranicznika.
ywaj c przed enia liny, skontroluj odpowiedni rozmiar liny:
2.5 mm2 dla d ugo ci do 25 metrów i 220 V napi cie pr du
4 mm2 dla d ugo ci ponad 25 metrów i 220 V napi cie pr du
4mm2 dla d ugo ci do 25 metres i 110 V napi cie pr du
6mm2 dla d ugo ci ponad 25 metres i 110 V napi cie pr du
Sprawd , czy przyciskii przeprowadzaj w ciwe operacje: UP (w gór ), Down (w dó )
Sprawd , czy urz dzenie zatrzymuje si gdy przycisk End of trave (Koniec podró y)l jest
naciskany.
Sprawd , czy lina do podnoszenia jest poprawnie owini ta wokó szpuli.
4.
KOD
904241
903500
903600
OSPRZ T DO WCI GAREK
OPIS
Górny kr ek linowy
Metal. pojemnik cylindryczny
Minor klatka
MAX. AD.
325 Kg
325 Kg
325 Kg
OSTRZE ENIE!!
Upewnij si , e lina jest zawsze ciasno zwini ta, niezale nie od tego czy jest
ywana, i zabezpieczona przed rozwini ciem oraz przygnieceniem.
www.uac.com.pl
3
5. KONSERWACJA
Konserwacja konstrukcji
-Cz sto smaruj wa ki obrotowe
-Sprawd stan rub
-Sprawd stan spawów
-Sprawd malowane powierzchnie czy nie pojawi y si ogniska rdzy
- Przeprowad test z pe nym obci eniem podnosz c adunek z powierzchni ziemi, obserwuj c
reakcj uk adu p dnego i konstrukcji.
Kserwacja uk adu p dnego
-Sprawd lin i hak z zabezpieczeniem
-Sprawd lin
-Sprawd wa ki, gniazdka, miejsca mocowa i bolce
-Sprawd , czy zatrzymanie dzia a poprawnie
-Zwró uwag , je li jest dziwny ha as
-Sprawd stan haka, podtrzymuj cego bolca, liny, upewniaj c si , e stalowa lina nie jest p kni ta,
sp aszczona albo zdeformowana. Lina powinna by zawsze dobrze nasmarowana.
-Usu os on i sprawd stan kó z batych i
ysk.
yska powinny by zawsze dobrze nasmarowane.
-Sprawd stan po cze pomi dzy lin , szpul i hakiem.
- Sprawd stan elementów elektrycznych, szczególnie panela kontrolnego.
www.uac.com.pl
4
6.
SCHEMAT ELEKTRYCZNY ZDALNEGO STEROWANIA (325 Kg)
CAMAC
REMOTE ELECTRIC DIAGRAM (325Kg)
VERSION MINOR MILLENIUM
BASE
MOM
Catalana de Material Auxiliar de Construcción. S.A.
SILNIK
‘’KONIEC
PODRÓ Y’’’
KONDENSATOR
TRANSFORMATOR
PASEK TERMINALA
1
2
3
ZIEMIA
BR Z.
CZARN.
NIEBIE.
PANEL KONTROLNY
MOD. P03.1
AWARIA
2
GÓRA
3
DÓ
1
CZERWONY
Remote tension drop Mod. P03.1
OROME, 46-200 Kluczbork, ul. Pu askiego 17, Tel 77 417 05 06, Fax 77 544
93 23 www.uac.com.pl
5
7.
MINOR MILLENNIUM BASE 325KG
CHARAKTERYST. TECHNICZNA
Ud wig (kg)
325
Pr dko ud wigu(m/min)
22
ugo liny (m)
30/60
rednica liny (mm)
5
Maksymalny ud wig zrywaj cy lin (kg) 1980
Moc silnika (C.V.)
2,2
Napi cie jednofazowego silnika (V)
220
Napi cie pracy (V)
48
Masa (Kg)
66
Wymiary:
Szeroko
530
go (mm) 1500
Wysoko (mm) 410
Obj to (m3)
0,09
7.1
INSTALACJA KR
KA LINOWEGO MINOR BASE :
.- Przymocuj wspornik podstawy kr ka linowego do
pr ta rusztowania o rednicy 48 mm za pomoc
podwójnego ko nierza dostarczonego wraz ze
wspornikiem.
-. Ustaw Minor Base poni ej zainstalowanego
kr ka linowego, mocuj c podstaw („H”) do
pod a.
.- Rozwi kabel z b bna. Wyjmij kabel z haka z
aluminiow blokad aby przeci gn
go przez
kr ek.
.- Przeci gnij koniec kabla przez front metalowego
odlewu (czerwony) i opu go do wewn trznego
nylonowego ko a pasowego.
.- Przed nawijaniem kabla na b ben po cz rub
“end of travel” kr ka do boku pokrywy modu u
Minor Base.
.- Z kablem w kr ku i F.C. pod czonym, umie
koniec kabla w b bnie i naci nij przycisk UP aby
nawin lin , prowad j r cznie aby by pewnym,
e jest nawijana prawid owo.
D E TA IL A
C onnection
F .C . RETURN
DE TAIL A
www.uac.com.pl
6
UWAGA:
Nie wolno mocowa urz dzenia do pr tów rusztowania o rednicy mniejszej ni 48 mm i grubo ci
miejszej ni 3 mm.
Pr t do którego jest mocowany wspornik kr ka musi by zabezpieczony z dwóch ko ców.
OSTRZE ENIE!
Nie wolno przeci
urz dzenia. Maksymalny ud wig: 325 kg.
OSTRZE ENIE!
Producent nie ponosi odpowiedzialno ci za wypadki spowodowane nieprawid owym u yciem lub zaniedbaniami ze strony u ytkownika lub w razie transportu
osób.
MINOR BASE 325 Kg KR
EK LINOWY
LINA “END OF TRAVEL” (35 m)
8.
CZ
CI ZAMIENNE I KODY
8.1
CZ
CI ZAMIENNE PODSTAWY KONSTRUKCJI
Nº
1
2
3
4
5
6
7
8
9
10
11
NAZWA
Os ona b bna
Spr yna
Zespó przeciwwagi
Zespó liny
Przeciwwaga
Bolec
Hak C.D.S.
DIN-933 M10X15mm ruba
DIN-933 M10X25mm ruba
Podpora “H”
Podk adka M10
KOD
R-230155
R-098011
R-310011
R-410004
R-210027
R-001021
R-001017
R-091038
R-091041
R-330112
R-094004
LICZBA
1
1
1
1
1
1
1
12
4
1
4
www.uac.com.pl
7
8.2
CZ SCI ZAMIENNE SILNIKA JEDNOFAZOWEGO 2,2 KM.
Nº
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
8.3
CZ
ABB
A9-30-01
ABB
A 9 - 30 - 01
NAZWA
Szczeki hamulca
Wirnik 79x140
ysko 6205-2RS
Os ona skrzynki termin.
Stator 220V
Skrzynka cznikowa
Ko nierz wa ka
Os ona wentylatora
Aluminiowy wentylator
Nakr tka hamulca
Samozaciskowa nakr tka
Podk adka hamulca
ruba
Os ona hamulca
ysko 6206-2RS
Nakr tka wirnika
Spr ynahamulca
ruba hamulca
Blokada hamulca
Podk adka
yska
KOD
R-074000
R-074047
R-081017
R-071176
R-074048
R-074056
R-074049
R-071160
R-071161
R-074057
R-074053
R-074052
R-074058
R-220061
R-081011
R-074059
R-074051
R-074060
R-074061
R-074062
LICZBA
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
CI ZAMIENNE PANELA KONTROLNEGO
Nº
1
2
3
NAZWA
Terminal
Transformator
cznik GMC-9
KOD
R-071504
R-071229
R-071207-A
LICZBA
1
1
2
4
5
6
7
8
9
10
11
12
Kondensator 80mF
Podstawa modu u kabla
cznik 10.236/F
cznik 10.236/M
cznik (napi cie)
C.panel w.out cable
Przycisk bezpiecze stwa.P-03-1
Up/down przycisk.P-03-1
Przycisk bezp. hamuj cy P-03-1
C.panel w/cable1,30 m +connec.
C.panel w/cable 15 m +connec.
C.panel w/cable 30 m +connec.
Modu kompl.kabli.
10.236/4/F cznik
10.236/4/M cznik
R-071200
R-220021
R-071136
R-071134
R-071062
R-071133
R-071137
R-071138
R-071141
R-320024
R-320030
R-320031
R-320131
R-071238
R-071237
1
1
1
1
1
1
1
2
1
1
1
1
1
1
1
13
14
15
www.uac.com.pl
8
8.4
CZ
CI ZAMIENNE UK ADU P DNEGO
Nº
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
NAZWA
Boczna os ona przek adni
Pó podpora strony przek adni
Pó podpora strony modu u
Boczna os ona silnika
Podpora strony przek adni
Podpora strony silnika
Blokada separatora
Zespó b bna
O po rednia
Silnik jednofazowy
Gniazdo osi po redniej
DIN933 M10x25
Podk adka
Zespó kó po rednich
DIN471 Ejeø30 Pojemnik
DIN6885 8x7x30 Wtyk
Ko o p dne
DIN912 M6x16
Separator ko a p dnego
KOD
R-021031
R-230171
R-230172
R-021032
R-081011
R-081017
R-001692
R-210068
R-001686
R-320045
R-021008
R-091041
R-130050
R-210071
R-097005
R-095007
R-001235
R-091015
R-001167
LICZBA
1
1
1
1
1
1
4
1
1
1
2
1
1
1
1
2
1
4
1
www.uac.com.pl
9
INDEX
1.
Ogólne warunki sprzeda y
Str. 1
2.
Instalacja - zabezpieczenia
Str. 2
3.
ówne punkty dotycz ce instalacji wci garki
Str. 3
4.
Osprz t do wci garek
Str. 3
5.
Konserwacja
Str. 4
6.
Schemat elektryczny zdalnego sterowania
Str. 5
7.
Minor Millenium Base 325 Kg
Str. 6
7.1
Instalacja kr
Str. 6
8.
Cz
ka linowego
ci zamienne i kody
Str. 7
8.1
Cz
ci zamienne podstawy konstrukcji
Str. 7
8.2
Cz
ci zamienne silnika jednofazowego
Str. 8
8.3
Cz
ci zamienne panela kontrolnego
Str. 8
8.4
Cz
ci zamienne uk adu p dnego
Str. 10
www.uac.com.pl
9

Instrukcja Montażu i Użytkowania wciągnika Base 325kg

Transkrypt

Podobne dokumenty

PROFESJONALNE WCIĄGARKI LINOWE

GeoLite® Base - technologie
