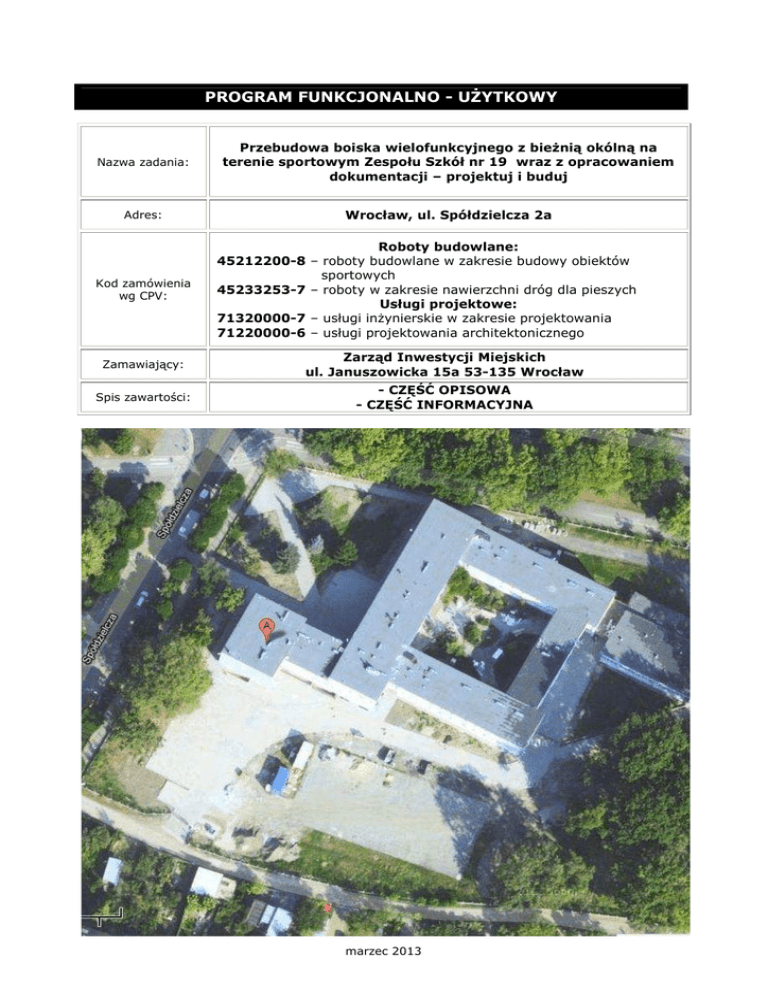

PROGRAM FUNKCJONALNO - UśYTKOWY
Nazwa zadania:
Przebudowa boiska wielofunkcyjnego z bieŜnią okólną na
terenie sportowym Zespołu Szkół nr 19 wraz z opracowaniem
dokumentacji – projektuj i buduj
Adres:
Wrocław, ul. Spółdzielcza 2a
Kod zamówienia
wg CPV:
Roboty budowlane:
45212200-8 – roboty budowlane w zakresie budowy obiektów
sportowych
45233253-7 – roboty w zakresie nawierzchni dróg dla pieszych
Usługi projektowe:
71320000-7 – usługi inŜynierskie w zakresie projektowania
71220000-6 – usługi projektowania architektonicznego
Zamawiający:
Zarząd Inwestycji Miejskich
ul. Januszowicka 15a 53-135 Wrocław
Spis zawartości:
- CZĘŚĆ OPISOWA
- CZĘŚĆ INFORMACYJNA
marzec 2013
PROGRAM FUNKCJONALNO-UśYTKOWY PRZEBUDOWY BOISKA WIELOFUNKCYJNEGO Z BIEśNIĄ OKÓLNĄ NA TERENIE
SPORTOWYM ZESPOŁU SZKÓŁ NR 19 PRZY UL. SPÓŁDZIELCZEJ 2A WE WROCŁAWIU – „PROJEKTUJ I BUDUJ”
ZAWARTOŚĆ OPRACOWANIA
CZĘŚĆ OPISOWA
I.
OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA
1. Przedmiot zamówienia
2. Stan istniejący
II. CHARAKTERYSTYCZNE PARAMETRY OKREŚLAJĄCE WIELKOŚĆ OBIEKTU LUB ZAKRES
ROBÓT BUDOWLANYCH
1. ZałoŜenia programowe
2. Zakres zamówienia :
Etap I - prace projektowe
Etap II - roboty budowlane
3. Aktualne uwarunkowania wykonania przedmiotu zamówienia
4. Ogólne właściwości funkcjonalno-uŜytkowe
III. OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA
1.
Wymagania Zamawiającego w stosunku do przedmiotu zamówienia, dotyczące:
a) Wymagany zakres i forma dokumentacji projektowej
b) Wymagana treść dokumentacji
c) Przygotowanie terenu budowy
d) Architektura
e) Konstrukcja
f) WyposaŜenie
g) Zagospodarowanie terenu
2.
Warunki wykonania i odbioru robót budowlanych
a) Warunki wykonania robót budowlanych
b) Sposób prowadzenia robót
c) Warunki odbioru
CZĘŚĆ INFORMACYJNA
I.
OŚWIADCZENIE
ZAMAWIAJĄCEGO
STWIERDZAJĄCE
DYSPONOWANIA NIERUCHOMOŚCIĄ NA CELE BUDOWLANE
JEGO
PRAWO
DO
II.
PRZEPISY PRAWNE I NORMY ZWIĄZANE Z PROJEKTOWANIEM I WYKONANIEM
ZAMIERZENIA BUDOWLANEGO
1) Podstawowe przepisy które naleŜy zastosować w projekcie budowlanym
2) Podstawowe przepisy które naleŜy zastosować w projekcie wykonawczym
3) Polskie Normy i inne przepisy obowiązujące
III.
INNE POSIADANE INFORMACJE I DOKUMENTY NIEZBĘDNE DO ZAPROJEKTOWANIA
OBIEKTU
2
CZĘŚĆ OPISOWA
I.
OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA
1. Przedmiotem zamówienia jest:
Przebudowa boiska szkolnego o nawierzchni asfaltowej o istn. wymiarach ok. 20,5 x 40,5m na
boisko sportowe wielofunkcyjne z bieŜnią okólną o nawierzchni kauczukowo– poliuretanowej z
wyznaczeniem linii boisk: boisko do gry w piłkę ręczną (niewymiarowe), 3 boiska do gry w piłkę
koszykową (niewymiarowe), boisko do gry w piłkę siatkową oraz 3-torowej bieŜni zakończonej
obrzeŜem betonowym
Boisko naleŜy wyposaŜyć w sprzęt sportowy (bramki, tablice z koszami, słupy z siatką) oraz
infrastrukturę towarzyszącą tj. piłkołapy, chodnik z kostki betonowej, małą architekturę (ławki, kosze
na śmieci) i zieleń
Przedmiot zamówienia obejmuje wszystkie prace wchodzące w zakres procesu budowlanego
począwszy od wykonania dokumentacji projektowej, realizację robót budowlanych, wykonanie
powykonawczej inwentaryzacji geodezyjnej.
2. Stan istniejący
Realizacja inwestycji zaplanowana jest na działce nr 9 AM 3 obręb Biskupin, o powierzchni
1,7054 ha, której właścicielem jest Gmina Miejska Wrocław, uŜytkownikiem ZS nr 19
Teren szkoły znajduje się u zbiegu dwóch ulic Spółdzielczej i Dembowskiego, w większości
trawiasty, z niewielkimi spadkami, nieregularnie porośnięty drzewami i krzewami, w części
południowo-wschodniej starodrzewem. Znajdują się na nim urządzenia sportowe - boiska do gry: w
koszykówkę, siatkówkę, piłkę ręczną, bieŜnia okólna wokół boiska do gry w piłkę ręczną, bieŜnia
prosta, rzutnia do pchnięcia kulą, oraz teren wykorzystywany do gry w piłkę noŜną i zdewastowana
bieŜnia do skoku w dal. Ponadto przy bocznym wjeździe na teren szkoły znajduję się wybetonowany
teren pełniący funkcję małego parkingu dla nauczycieli.
W części porośniętej starodrzewem znajdują się zdewastowane urządzenia stanowiące niegdyś
tzw. ścieŜkę zdrowia – drabinki, równowaŜnie, oraz betonowy stół do gry w tenisa. Część terenu przed
wejściem głównym do szkoły w większości jest trawiasta, porośnięta w przewaŜającej części iglakami,
część wyłoŜona jest płytami betonowymi.
Od ul. Spółdzielczej znajdują się dwa wjazdy na teren szkoły: jeden wjazd gospodarczy na
teren zaplecza, będący równieŜ wjazdem ppoŜ., drugi wraz z bramką dla pieszych, stanowi tylko
dojazd drogi przeciwpoŜarowej. Część dojazdów i dojść wykonana jest z betonu, cześć z ubitej ziemi.
Istniejące boisko ma nawierzchnię asfaltową.
Teren w całości jest ogrodzony, z trzech stron metalowym ogrodzeniem z siatki, na
podmurówce, od strony wschodniej znajdują się ściany szczytowe prywatnych budynków.
Na terenie objętym opracowaniem znajduje się oświetlenie terenu.
UWAGA:
1. W 2008 roku rozpoczęła się przebudowa budynku szkoły wraz częściowym zagospodarowaniem
terenu szkolnego (bez terenów sportowych), zakończona w 2011r. Dla powyŜszego zakresu została
opracowana dokumentacja projektowa, wykonana przez Biuro Obsługi Budownictwa Mariusz
Fabjanowski, ul. RóŜyckiego 1c, 51-608 Wrocław i uzyskano decyzję o pozwolenie na budowę nr
2/08 z dn.08.01.2008r. W projekcie budowlanym uwzględniono zagospodarowanie całego terenu
szkolnego, w tym przedmiotowe boisko z bieŜnią. Nie opracowano projektu wykonawczego i
STWiOR boiska z bieŜnią.
W 2011 roku zostały zakończone roboty dotyczące przebudowy szkoły z częściową realizacją
zagospodarowania terenu, w tym oświetlenia, nie zrealizowano boisk.
2. Zamawiający zwraca uwagę na zmianę układu odniesienia współrzędnych geodezyjnych (wg
projektu budowlanego z 2007r.) – układ Amsterdam, wg aktualnych przepisów i mapy do celów
opiniodawczych - układ Kronsztad.
3
II.
CHARAKTERYSTYCZNE PARAMETRY OKREŚLAJĄCE WIELKOŚĆ OBIEKTU LUB ZAKRES
ROBÓT BUDOWLANYCH
1. ZałoŜenia programowe
1) przebudowa boiska asfaltowego o istniejących wymiarach ok. 20,5 x 40,5m., o nawierzchni
asfaltowej, wykorzystanej jako częściowa podbudowa dla potrzeb boiska wielofunkcyjnego z bieŜnią
okólną, rozmieszczonego na rzucie 69x30 m ( w obrysie zewnętrznym bieŜni) o nawierzchni
kauczukowo – poliuretanowej z wyznaczeniem linii:
a) boiska do piłki ręcznej o wymiarach (niewymiarowe) wyposaŜone w 2 bramki do piłki ręcznej,
b) 3 boisk do gry w piłkę koszykową (niewymiarowe) wyposaŜone 6 koszy do koszykówki
c) boiska do piłki siatkowej wyposaŜone 2 słupki i siatkę do siatkówki
d) 3-torowej bieŜni okólnej, zakończonej obrzeŜem betonowym
2) boisko wielofunkcyjne naleŜy wyposaŜyć w sprzęt sportowy oraz infrastrukturą towarzyszącą tj.:
a) piłkołapy o długości ~128 mb
b) chodniki: szer. 3,5mb, dł. ~7mb oraz szer. 1mb, dł.~48mb
c) mała architektura, zieleń (trawniki)
Bilans terenu:
Powierzchnia
Powierzchnia
Powierzchnia
Powierzchnia
terenów sportowych objętych opracowaniem
chodników
terenów zielonych
boiska z bieŜnią okólną o nawierzchni kauczukowej-poliuretanowej
~ 2300
~70
~750
~ 1480
m2
m2
m2
m2
2. Zakres zamówienia
Etap I- opracowanie dokumentacji projektowej w zakresie koniecznym do wykonania
zadania, uzyskanie wszystkich wymaganych opinii, uzgodnień, zatwierdzeń i
pozwoleń
Zakres
1.
2.
3.
4.
5.
opracowania dokumentacji:
Projekt wykonawczy przebudowy boiska wraz z bieŜnią okólną
Dokumentacja geotechniczna określająca warunki gruntowo – wodne terenu
Inwentaryzacja dendrologiczna drzew i krzewów - uaktualnienie
Mapa zasadnicza do celów projektowych
Inne opracowania niezbędne do realizacji robót i zatwierdzenia dokumentacji
UWAGA:
Zamawiający jest w posiadaniu nw. dokumentacji „Przebudowy pomieszczeń budynku szkoły XI LO
przy ul. Spółdzielczej 2a we Wrocławiu wraz z zagospodarowaniem terenu” opracowanej przez Biuro
Obsługi Budownictwa Mariusz Fabjanowski, ul. RóŜyckiego 1c, pok. 233, 51-608 Wrocław:
a) projekt budowlany
b) zagospodarowanie terenu wokół budynku: arch. + konst.
c) analiza dendrologiczna szaty roślinnej
PowyŜsza dokumentacja znajduje się do wglądu i ewentualnego wykorzystania w ZIM, pokój nr 27, w
godz. 9.00–14.00.
Ponadto w posiadaniu Zamawiającego jest: Decyzja o pozwoleniu na budowę nr 2/08 z
dn.08.01.2008r., Pozwolenie Konserwatorskie – Decyzji nr 930/2007 z dn. 31.12.2007, Decyzja nr
70/Z/2009 z dn.06.02.2008, Decyzje dot. wycinki drzew i krzewów nr 921/Z/2007 z dn. 28.12.2007 i
Decyzji nr 69/Z/2009 z dn.06.02.2008., zalecenia konserwatorskie z Wojewódzkiego Urzędu Ochrony
Zabytków z dn. 03.12.2007.
Pozwolenie na budowę jest nadal waŜne. Ostatni wpis do dziennika budowy jest z dnia 01.12.2011r.
Etap II – realizacja: przebudowa boiska wielofunkcyjnego wraz z bieŜnią okólną
1. Zakres robót budowlanych
1) roboty budowlane, w tym:
a) demontaŜ istniejącego osprzętu sportowego
4
b) zdjęcie ziemi, wyrównanie terenu, wyprofilowanie/wyznaczenie obrysu projektowanego boiska
i bieŜni zgodnie z projektem
c) usunięcie warstw asfaltu poza obrysem nowego boiska i bieŜni
d) uzupełnienie podbudowy brakującej pod nawierzchnię boiska i bieŜni:
• warstwa odsączająca z piasku
• geowłóknina
• warstwa z kruszywa łamanego 31,5/63 grubości 10 cm
• warstwa klinująca z kruszywa kamiennego frakcja 0-31,5 grubości 5cm
e) osadzenie nowych obrzeŜy wokół nowoprojektowanej bieŜni oraz wewnętrznych trawników
f) oczyszczenie, wyrównanie i uzupełnienie ubytków asfaltowych w istniejącej nawierzchni boiska
g) wykonanie nawiertów na istniejącej nawierzchni boiska celem częściowego odprowadzenia
wody opadowej oraz wypełnienie warstwą przepuszczalną tj. Ŝwirkiem filtracyjnym
h) pokrycie nawierzchni nowoprojektowanego boiska warstwą sczepną
i) ułoŜenie warstwy wyrównawczej przepuszczalnej o grubości od 25mm do 60mm
j) ułoŜenie nawierzchni kauczukowo-poliuretanowej boiska wielofunkcyjnego z bieŜnią okólną:
• ułoŜenie warstwy pośredniej elastycznej na gr. min. 11 mm (granulat gumowy
z lepiszczem poliuretanowym)
• wykonanie natrysku warstwy zewnętrznej uŜytkowej gr. min. 2 mm z domieszką EPDM:
- boisko: w kolorze czerwonym (ceglastym) oraz zielonym,
- bieŜnia w kolorze czerwonym (ceglastym)
k) malowanie linii boisk zróŜnicowanych kolorystycznie do róŜnych dyscyplin, na bieŜni wykonać
linie białe, szerokości 5 cm, oddzielające 3 tory po1,25m., linię startu wydzielającą pole startu
oraz linię 100 m - mety
l) osadzenie w płycie boiska tulei (zamykanych deklem) pod 2 bramki piłki ręcznej, 6 koszy do
koszykówki, 2 słupków do siatkówki
m) wykonanie chodnika(opaski) o szer.1 m z kostki betonowej pomiędzy krótszymi bokami boiska
a trawnikami, z dostosowaniem niwelacji terenu przyległego do przebudowywanego boiska i
bieŜni
n) wywóz i utylizacja odpadów oraz ziemi
o) dostawa i montaŜ bramek, kasy i słupków do siatkówki
2) zagospodarowanie terenu, w tym:
a) uzupełnienie/przebudowa istniejących trawników w związku z budową boiska i bieŜni wraz z
dostosowaniem niwelacji terenu przyległego do przebudowywanego boiska i bieŜni
b) wykonanie chodników szer. 3,5mb dł. ~7 mb oraz 1mb, dł. ~48 mb
c) naprawa nawierzchni po robotach rozkopowych oraz drogach dojazdowych do budowy
d) wyposaŜenie boiska w sprzęt sportowy (6 koszy do gry, 2 słupy do siatki, siatka, 2 bramki),
e) wykonanie piłkołapów na nowym boisku, długości ~128 m., wysokości 6m
f) montaŜ 4 nowych koszy na śmieci
g) montaŜ 4 nowych ławek wandaloodpornych
h) wykarczowanie pnia po wyciętym drzewie będącym w kolizji z boiskiem i bieŜnią
i) rozbiórka betonowego placu pod kontener na śmieci z chodnikiem, będącego w kolizji z
boiskiem i bieŜnią oraz obrzeŜy betonowych
j) prace agrotechniczne i ukształtowanie terenu, trawniki,
k) uzupełnienie ziemi/nawiezienie ziemi
2. Aktualne uwarunkowania wykonania przedmiotu zamówienia
Działka nr 9 AM 3 obręb Biskupin, o powierzchni ogółem 17 054 m2 znajduje się na obszarze nie
objętym miejscowym planem zagospodarowania przestrzennego, na terenie osiedla Biskupinwpisanego do rejestru zabytków decyzją nr 400/Wm z dn.09.02.1979 r. W związku z tym realizację
powyŜszych boisk naleŜy uzgodnić z Miejskim Konserwatorem Zabytków. Wojewódzki Konserwator
Zabytków w piśmie WZA-AZ-414-157/2009 z dnia 14.07.2009r. nie wzniósł zastrzeŜeń do realizacji
przedmiotowej Inwestycji. Ponadto Zamawiający uzyskał Decyzję o pozwoleniu na budowę nr 2/08 z
dn.08.01.2008r. Ostatni wpis w dzienniku budowy jest z dn.01.12.2011r.
W ramach planowanej inwestycji polegającej na przebudowie boiska wielofunkcyjnego z bieŜnią
okólną naleŜy zagospodarować teren o powierzchni ok. 2300 m2.
5
Na szkolnych terenach sportowych znajduje się starodrzew, który bezwzględnie naleŜy zachować.
Wszystkie drzewa będące w bezpośrednim sąsiedztwie boiska naleŜy zabezpieczyć w czasie robót
realizacyjnych, a prace w ich obrębie naleŜy wykonywać ręcznie. Ponadto na terenie szkolnym istnieje
oświetlenie.
Dla potrzeb realizacji robót naleŜy opracować projekt obsługi komunikacyjnej budowy
i uzgodnić z zarządcą drogi - Zarządem Dróg i Utrzymania Miasta oraz projekt organizacji placu
i zaplecza budowy.
Dla
potrzeb
przeprowadzenia
procedury
uzgodnieniowej
oraz
uzyskania
zezwoleń
i zatwierdzeń Zamawiający przygotuje stosowne Pełnomocnictwo dla osób wskazanych przez
Wykonawcę.
1. Ogólne właściwości funkcjonalno-uŜytkowe
Przedmiotem inwestycji jest przebudowa boiska sportowego z bieŜnia okólna przy Zespole Szkół
nr 19, zlokalizowanym przy ul. Spółdzielczej 2 we Wrocławiu.
W wyniku projektowania i robót budowlanych zostanie poprawiony stan techniczny i standard
uŜytkowania szkolnych terenów sportowych.
W projekcie przewiduje się budowę boiska szkolnego z bieŜnią okólną:
- boisko wielofunkcyjne o nawierzchni kauczukowo – poliuretanowej w kolorze czerwonym (ceglastym)
z polami gry w kolorze zielonym, w miejscu istniejącego boiska o nawierzchni asfaltowej. Na nowej
płycie boiska będzie
moŜna prowadzić zajęcia do gry w piłkę ręczną, siatkówkę i koszykówkę. Boisko do piłki ręcznej
będzie zawierało w układzie poprzecznym w swoich gabarytach 3 boiska do koszykówki i 1 do
siatkówki w układzie podłuŜnym.
- 3-torowa bieŜnia okólna z torami po 1,25m o nawierzchni kauczukowo – poliuretanowej w kolorze
czerwonym (ceglastym)
III.
OPIS WYMAGAŃ
ZAMÓWIENIA
ZAMAWIAJĄCEGO
W
STOSUNKU
DO
PRZEDMIOTU
1. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia dotyczące:
a)
Wymagany zakres i forma dokumentacji projektowej:
• Dokumentacje projektową naleŜy opracować w wersji drukowanej i elektronicznej.
• Wymagana ilość egzemplarzy dokumentacji:
− projekt wykonawczy– po 4 egz., w tym po 2 egz. dla Zamawiającego
− Inne opracowania niezbędne do realizacji robót i zatwierdzenia dokumentacji po 3 egz.
• Zakres opracowania dokumentacji projektowej winien uwzględniać rozwiązanie wszelkich
kolizji.
• Projektant zobowiązany jest do wykonania projektów wykonawczych w oparciu o pisemne
uzgodnienia z Zamawiającym.
• Projekt powinien być zgodny z przekazanymi przez Zamawiającego wytycznymi oraz powinien
uwzględniać przyjęte do obowiązkowego stosowania polskie normy oraz prawo budowlane
b)
•
Wymagana treść dokumentacji:
projekt budowlany zamienny naleŜy opracować zgodnie z :
a. ustawą z dn. 07.07.1994r. prawo budowlane ( Dz.U. nr 156 z 2006r. poz. 1118, z
późniejszymi zmianami)
b. rozporządzeniem Ministra Infrastruktury z dn. 12.04.2002r. w sprawie warunków
technicznych jakim powinny odpowiadać budynki i ich usytuowanie ( Dz.U. nr 75 poz. 690
z późniejszymi zmianami)
c. rozporządzenie Ministra Infrastruktury z dn. 03.07.2003r. w sprawie szczegółowego
zakresu i formy projektu budowlanego ( Dz.U. nr 120 poz. 1133 z późniejszymi zmianami),
d. rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dn. 16.06.2003r. w sprawie
uzgadniania projektu budowlanego pod względem ochrony ppoŜ. (Dz.U. nr 121, poz. 1137
z późniejszymi zmianami)
6
e.
•
rozporządzenie Ministra Spraw Wewnętrznych i Administracji
z dn. 21.04.2006r. w
sprawie ochrony przeciwpoŜarowej budynków, innych obiektów budowlanych i terenów
(Dz.U. nr 80 poz.563),
f. inne obowiązujące przepisy,
projekt wykonawczy naleŜy opracować z bardzo duŜym uszczegółowieniem rozwiązań,
jednoznacznym określeniem parametrów technicznych i standardów wykończenia.
Dokumentacja winna zawierać:
a. optymalne rozwiązania technologiczne, konstrukcyjne, materiałowe oraz wszystkie
niezbędne zestawienia ze szczegółowym opisem, rysunki szczegółów i detali wraz z
b. dokładnym opisem i podaniem wszystkich niezbędnych parametrów pozwalających na
identyfikację materiału, urządzenia,
c. rodzaj i ilość odpadów powstałych w związku z realizacją inwestycji (ilość w tonach).
d. informacje na temat zagroŜeń występujących w trakcie prowadzenia robót oraz o
konieczności opracowania planu „bioz” (art. 21 a ust. 3 prawa budowlanego) / PB i PW/
c) Przygotowanie terenu budowy:
a. roboty przygotowawcze:
− demontaŜ istniejącego osprzętu sportowego (boisko)
− wykarczowanie pnia po wyciętym drzewie
− zabezpieczenie/przebudowa kabli oświetleniowych znajdujących się w obszarze objętym
opracowaniem
− zdjęcie humusu (na terenie objętym projektowanym boiskiem z bieŜnią, wykraczającym
poza istniejące boisko)
− rozbiórka nawierzchni asfaltowej, z fragmentów istniejącego boiska wykraczających poza
nawierzchnię projektowanego boiska z bieŜnią
− rozbiórka placyku z dojściem pod kontener na śmieci
− wykonanie, uzupełnienie trawników
b. przygotowanie podłoŜa i nawierzchni:
− wyrównanie terenu, wyznaczenie i wykorytowanie terenu pod płytę boiska z bieŜnią w
części wykraczającej poza istniejące boisko
− oczyszczenie, wyrównanie i uzupełnienie ubytków asfaltowych w istniejącej nawierzchni
boisk
− wykonanie nawiertów na istniejącej nawierzchni boiska celem częściowego odprowadzenia
wody opadowej oraz wypełnienie warstwą przepuszczalną tj. Ŝwirkiem filtracyjnym
− wykonanie podbudowy pod boisko z bieŜnią w części wykraczającej poza istniejące boisko
− pokrycie nawierzchni boiska warstwą sczepną
− ułoŜenie warstwy wyrównawczej przepuszczalnej o grubości od 25mm do 60mm
- ułoŜenie nawierzchni boiska z bieŜnią
- ułoŜenie obrzeŜa betonowego o wym. 8x30 cm wokół boiska, bieŜni, chodników i trawników
− wykonanie chodnika (opaski) o szer.1 m z kostki betonowej pomiędzy krótszymi bokami
boiska a trawnikami, z dostosowaniem niwelacji terenu przyległego do przebudowywanego
boiska i bieŜni
- dostosowanie niwelacji terenu przyległego do przebudowywanego boiska, bieŜni i trawników
- wykonanie chodnika z kostki betonowej, wzdłuŜ krótszych boków boiska na podbudowie:
• podsypka z miału kamiennego o gr. w-wy 3cm
• podsypka piaskowo – cementowa o gr. w-wy 10cm
- wykonanie trawników pomiędzy wewnętrznymi krawędziami bieŜni i chodników wzdłuŜ krótszych
boków boiska
c. wywóz i utylizacja odpadów oraz ziemi, uporządkowanie terenu
- wywóz i utylizacja odpadów oraz ziemi, uporządkowanie terenu
d) Architektura
- Nawierzchnia kauczukowo – poliuretanowa:
• wytrzymałość na rozciąganie • wydłuŜenie względne przy zerwaniu • wytrzymałość na rozdzieranie • ścieralność • mrozoodporność oceniona zmianą masy -
≥ 0,6 Mpa
≥ 50 [%]
≥ 100 N
≤ 0,15 mm
≤ 0,80 [%]
7
- Elementy boisk i bieŜni wyznaczone farbą poliuretanową, trwałymi linami o szerokości 5cm
•
boisko do piłki ręcznej w kolorze białym
•
boiska do koszykówki w kolorze Ŝółtym
•
boisko do siatkówki w kolorze niebieskim
•
bieŜnia w kolorze białym
UWAGA:
1. NaleŜy zróŜnicować kolorystycznie nawierzchnie boisk i pola gry, stosując kolor czerwony (ceglasty)
oraz zielony
e) Konstrukcja
a. Boisko z bieŜnią okólną o nawierzchni kauczukowo – poliuretanowej w kolorze ceglastym oraz
zielonym (zróŜnicowane pola gry)
- warstwa pośrednia elastyczna gr. min. 11 mm (granulat gumowy z lepiszczem
poliuretanowym)
- wykonanie natrysku warstwy zewnętrznej uŜytkowej o gr. min. 2 mm z domieszką EPDM
UWAGA:
Prace związane z układaniem nawierzchni naleŜy prowadzić w temperaturach 7 do 30°C.
Podbudowa powinna być równa, czysta i niepyląca, wolna od spękań i zabrudzeń.
b. Chodniki z kostki betonowej gr. 6cm w kolorze szarym
c. Piłkołapy systemowe, w kolorze zielonym, wysokość 6 m.
kolejność wykonania piłkołapów:
- wykonanie fundamentów pod słupy,
- montaŜ słupów aluminiowych 80x80 mm, w rozstawie co 5m; rozstaw słupów skrajnych
co 3 m (w przypadku bliskiego sąsiedztwa piłkochwytu z ogrodzeniem metalowym: do
1,2 m, rozstaw słupów co 3 m.); mocowanie siatek do słupów za pomocą plastikowych
łączników systemowych, co 50 cm; ; słupy osadzić w fundamentach systemowych
- montaŜ siatki polipropylenowej wraz z naciągiem:
wysokości min. 6 m, z siatki polipropylenowej, nie zbrojonej o wymiarach oczek
4,5x4,5cm, grubość splotu 5 mm,
– zawieszenie siatek do 4 linek stalowych naciągniętych śrubami rzymskimi, rozpiętych na
górze i na dole piłkochwytu oraz w środku co 2m. Karabińczyki, zwłaszcza dolne, nie
powinny się łatwo odpinać. Siatka nie powinna luźno zwisać, lecz powinna być
naciągnięta, we wszystkich kierunkach.
– wzmocnienie siatki przepleceniem linką stalową Ø 4 mm ocynkowaną, w otulinie PCV,
mocowaną do słupów co 2 m , na wysokości piłkochwytu. Brzegi siatek zabezpieczone
przed przecieraniem się linką stalową wplecioną w brzeg siatki i naciągniętą.
– uchwyty mocujące linkę stalową do słupów powinny mieć wyokrąglone krawędzie,
natomiast śruby rzymskie zabezpieczyć przeciwnakrętkami.
UWAGA:
1. MontaŜ przeprowadzić powinna firma przeszkolona przez dystrybutora systemu.
2. Prace związane z układaniem nawierzchni naleŜy prowadzić zgodnie z zaleceniami producenta
f. WyposaŜenie
a. Wymagane wyposaŜenie w sprzęt sportowy:
• 2 bramki o wym. wewnętrznych 3x2m z profili stalowych, osadzone w tulejach,
wyposaŜone w siatki polietylenowe,
• 3 zestawy (6 koszy) do koszykówki składające się z: tablicy laminowanej o wym.
1,80x1,20m, obręczy ocynkowanej, stojaka jednosłupowego o wysięgu 2,0m, 6 tulei
osadzonych w boisku
• 2 słupki do montaŜu siatki, osadzone w tulejach, przykrywanych deklami,
z wyposaŜeniem w siatkę polietylenową
b. MontaŜ 4 nowych ławek wandaloodpornych
c. MontaŜ 4 nowych koszy na śmieci
g. Zagospodarowanie terenu
8
Odbudowa terenu po zakończeniu prac – Wykonawca zobowiązany jest do odtworzenia zniszczonej
podczas robót roślinności, a w szczególności nawiezienia ziemi urodzajnej i odbudowy trawników w
obrębie prowadzonych prac, jak równieŜ uporządkowania, wyrównania i naprawy wszelkich innych
nawierzchni i elementów obiektów zniszczonych w trakcie realizacji robót.
2.
Warunki wykonania i odbioru robót budowlanych
Warunki wykonania robót budowlanych:
1) Wykonawca ma obowiązek zorganizować i przeprowadzić roboty w sposób bezpieczny,
nie stwarzający zagroŜenia dla osób przebywających na terenie inwestycji. Szczególnie jest
odpowiedzialny za:
•
Sporządzenie i przedłoŜenie Zamawiającemu, przed rozpoczęciem robót, „planu
bezpieczeństwa i ochrony zdrowia” (art. 21a prawa budowlanego), tablicy informacyjnej i
ogłoszenia zawierającego dane dotyczące bezpieczeństwa i ochrony zdrowia - jeden egz. planu
„bioz” naleŜy przekazać Zamawiającemu – jeśli jest wymagany
•
PrzedłoŜenie w Wydziale Środowiska i Rolnictwa Urzędu Miejskiego Wrocławia informacji o
wytwarzanych odpadach oraz o sposobie ich zagospodarowania (z przesłaniem do wiadomości
Zamawiającemu
•
Prowadzenie robót rozbiórkowych i budowlanych zgodnie z wymogami rozporządzenia Ministra
Infrastruktury z dnia 06.02.2003 r. w sprawie bezpieczeństwa i higieny prac podczas
wykonywania robót budowlano-montaŜowych i rozbiórkowych (Dz.U. z 2003r. Nr 47 poz.401)
2) Do zakresu i obowiązków Wykonawcy przedmiotu zamówienia w ramach ceny ryczałtowej naleŜeć
będzie:
•
Organizacja i zagospodarowanie placu budowy wraz z zapleczem budowy, budowa dojazdu,
doprowadzenie mediów dla potrzeb placu budowy i odprowadzenie ścieków, kosztów energii i
ogrzewania dla potrzeb budowy
•
Dokonywanie ewentualnych zmian i aktualizacji uzgodnień dotyczących organizacji ruchu
zastępczego w trakcie prowadzenia robót
•
Przed przystąpieniem do robót:
−
−
−
zabezpieczenie terenu przed dostępem osób trzecich,
dokonanie pomiarów rzędnych geodezyjnych istniejących posesji i porównanie z
rzędnymi projektowanej niwelety (przekazanie Zamawiającemu wyników),
naleŜy poinformować wszystkich zainteresowanych o przystąpieniu do robót i
ewentualnych utrudnieniach, zabezpieczyć dojścia do posesji oraz zapewnić awaryjny
dojazd w miarę postępu robót
•
Nadzór nad mieniem i ubezpieczenie budowy
•
Ochrona znajdujących się na terenie inwestycji wszystkich znaków geodezyjnych
•
Utrzymanie porządku w trakcie realizacji robót oraz systematyczne porządkowanie miejsc
wykonywania prac
•
Prowadzenie robót w sposób bezpieczny
•
Wykonanie niezbędnych prób, badań, uzgodnień nadzorów i odbiorów z uŜytkownikami
infrastruktury
•
Obsługa geotechniczna i geodezyjna w tym wykonanie inwentaryzacji powykonawczej i
przekazanie jej Zamawiającemu po 3 egz.
•
Opracowanie i przekazanie Zamawiającemu dokumentacji powykonawczej (2egz).
•
Natychmiastowe usunięcie w sposób docelowy wszelkich szkód i awarii spowodowanych przez
wykonawcę w trakcie realizacji robót
•
Stosowanie w miejscach zbliŜeń i skrzyŜowań z istniejącym uzbrojeniem terenu rur ochronnych
oraz zachowanie normatywnych odległości, prowadzenie robót bez uŜycia sprzętu
mechanicznego z zachowaniem odpowiedniej ostroŜności
•
Prowadzenie robót ziemnych w pobliŜu drzew i krzewów ręcznie bez uŜycia sprzętu
mechanicznego , nie uszkadzając systemów korzeniowych
9
•
Przestrzeganie warunków zawartych w uzgodnieniach m.in. z Zarządu Dróg i Utrzymania
Miasta, Zespołu Uzgadniania Dokumentacji Projektowej, Wydziału Środowiska i Rolnictwa
Urzędu Miejskiego Wrocławia, Zarządu Zieleni Miejskiej, Miejskiego Konserwatora Zabytków i
inne
•
DemontaŜ obiektów tymczasowych i uporządkowanie terenu po zakończeniu robót
3) Wykonawca jako wytwórca odpadów w rozumieniu art. 3 ust. 3 pkt. 22 ustawy z dnia 14.12.2012r.
o odpadach (DZ.U.2013.21) ma obowiązek zagospodarowania powstałych podczas realizacji
zadania odpadów i ustawą Prawo ochrony środowiska (Dz.U.2008.25.150 j.t.) oraz zgłoszenia
informacji o wytwarzanych odpadach do Wydziału Środowiska i Rolnictwa Urzędu Miejskiego
Wrocławia oraz do Zamawiającego.
4)
Wykonawca robót jest odpowiedzialny za jakość wykonywanych robót oraz zgodność wykonania
z dokumentacją przetargową, zaleceniami nadzoru inwestorskiego, obowiązującymi normami,
warunkami technicznymi wykonania robót budowlano-montaŜowych oraz wiedzą techniczną.
5) Do wbudowania mogą być uŜyte
dokumentacji projektowej, ponadto:
materiały i
urządzenia
nowe
odpowiadające
wymogom
•
oznakowane CE, co oznacza, Ŝe dokonano oceny ich zgodności ze zharmonizowaną normą
europejską wprowadzoną do zbioru Polskich Norm (Pn-hEN), z europejską aprobatą
techniczną (EAT) lub krajową specyfikacją techniczną państwa członkowskiego UE uznaną
przez Komisję Europejską za zgodną z wymaganiami podstawowymi.
•
umieszczone w określonym przez Komisję Europejską wykazie wyrobów mających niewielkie
znaczenie dla zdrowia i bezpieczeństwa, dla których producent wydał deklarację zgodności z
uznanymi regułami wiedzy technicznej, albo,
•
oznakowane, z zastrzeŜeniem art. 5 ust. 4 ustawy z dnia 16 kwietnia 2004 r. o wyrobach
budowlanych (Dz. U. Nr 92, poz. 881 z późniejszymi zmianami), znakiem budowlanym,
którego wzór określa załącznik nr 1 do niniejszej ustawy.
•
wprowadzone do obrotu legalnie w innym państwie członkowskim Unii Europejskiej, nieobjęty
zakresem przedmiotowym norm zharmonizowanych lub wytycznych do europejskich aprobat
technicznych Europejskiej Organizacji do spraw Aprobat Technicznych (EOTA), jeŜeli jego
właściwości uŜytkowe umoŜliwiają spełnienie wymagań podstawowych przez obiekty
budowlane zaprojektowane i budowane w sposób określony w odrębnych przepisach, w tym
przepisach techniczno-budowlanych, oraz zgodnie z zasadami wiedzy technicznej.
6) Materiały odzyskane po rozbiórce obiektów tymczasowych – np.: zasilenie placu budowy, rurociąg
tymczasowy wody, organizacja ruchu zastępczego, itp. – są własnością wykonawcy. Kalkulując
cenę ofertową naleŜy uwzględnić odzysk materiałów wbudowanych na okres czasowy.
7) Wykonawca winien utrzymać w czystości koła pojazdów wyjeŜdŜających z placu budowy na ulicę
8) Za zajęcie pasa drogowego bez zezwolenia zarządcy drogi zarządcą drogi wymierzy w drodze
decyzji administracyjnej karę
pienięŜną (art. 40 ustawy z dnia 21.03.1985 r. o drogach
publicznych - Dz. U. 2013.260. t.j.)
9) Wykonawca robót zobowiązany jest realizować prace przy oznakowaniu pionowym dróg, zgodnym
ze Specyfikacją Techniczną na wykonanie i konserwację oznakowania pionowego i wybranych
urządzeń bezpieczeństwa ruchu drogowego.
10) Zasilanie placu budowy w wodę i energię leŜy w gestii Wykonawcy – sposób rozwiązania i koszt
wg własnych kalkulacji.
11) Zamawiający zapewnia nadzór inwestorski.
12) Wszystkie roboty naleŜy wykonać wg Polskich Norm i obowiązujących przepisów budowlanych i
przeciwpoŜarowych, pod nadzorem technicznym osoby posiadającej odpowiednie uprawnienia
budowlane,
13) dla materiałów wyszczególnionych w obowiązujących i publikowanych katalogach naleŜy stosować
zasady określone w załoŜeniach ogólnych i szczegółowych katalogów w szczególności naleŜy
stosować warunki i normy tam wskazane,
14) do wykonania robót naleŜy zastosować sprzęt i maszyny właściwe dla danego rodzaju robót, przy
uwzględnieniu przeciętnej organizacji pracy, nakłady pracy sprzętu winny wynikać z katalogów
nakładów rzeczowych, z uwzględnieniem załoŜeń ogólnych i szczegółowych,
10
15) środki transportu technologicznego i zewnętrznego winny być dobrane przy uwzględnieniu
przeciętnej organizacji pracy i wynikać z projektu organizacji budowy,
16) Wykonawca zobowiązany jest przedstawić Inspektorowi Nadzoru do akceptacji wszystkie
rozwiązania robocze, rysunki warsztatowe z odpowiednimi opisami, obliczeniami, próbki
materiałów, prototypy wyrobów zarówno ujętych jak i nie ujętych dokumentacją projektową wraz z
wymaganymi świadectwami, dopuszczeniami, atestami itp., przed wykonaniem lub zamówieniem
elementów indywidualnych Wykonawca musi sprawdzić ich wymiary na budowie, w szczególności :
karty techniczne zastosowanych nawierzchni oraz sprzętu sportowego, aprobaty ITB, atesty PZH.
17)Wykonawca ma prawo proponować zastosowanie innych niŜ specyfikowanych w dokumentacji
projektowej materiałów i technologii, pod warunkiem, Ŝe będą one równorzędne pod względem
jakości, parametrów technicznych i kolorystyki,
18) Wykonawca ma obowiązek wykonać roboty i uruchomić urządzenia oraz usunąć wszelkie usterki i
defekty z naleŜytą starannością i pilnością, zgodnie z postanowieniami umowy,
19) Wykonawca winien wykonać wszelkie czynności niezbędne dla realizacji robót w taki sposób, aby
w granicach wynikających z konieczności wypełnienia zobowiązań umownych nie zakłócać bardziej
niŜ to jest konieczne porządku publicznego, dostępu uŜytkowania lub zajmowania dróg, chodników i
placów publicznych i prywatnych do i na terenach naleŜących zarówno do Zamawiającego jak i do
osób trzecich,
20) Wykonawca winien zabezpieczyć Zamawiającego przed wszelkimi roszczeniami, postępowaniami,
odszkodowaniami i kosztami jakie mogą być następstwem nieprzestrzegania powyŜszego
postanowienia,
21) Wykonawca winien zastosować wszelkie racjonalne środki w celu zabezpieczenia dróg
dojazdowych do placu budowy od uszkodzenia przez ruch związany z działalnością Wykonawcy i
Podwykonawców, dobierając trasy i uŜywając pojazdów tak, aby szczególny ruch związany z
transportem materiałów, urządzeń i sprzętu Wykonawcy na plac budowy ograniczyć do minimum
oraz aby nie spowodować uszkodzenia tych dróg,
22) Wykonawca powinien zabezpieczyć i powetować zamawiającemu wszelkie roszczenia jakie mogą
być skierowane w związku z tym bezpośrednio przeciw Zamawiającemu, oraz podjąć negocjacje i
zapłacić roszczenia jakie wynikną na skutek zaistniałych szkód,
23) Wykonawca odpowiada za przekazany teren robót do czasu komisyjnego odbioru i przekazania
terenu do uŜytkowania, odpowiedzialność dotyczy w szczególności obowiązków wynikających z
przepisów BHP, przeciwpoŜarowych i porządkowych,
24)
Wykonawca
jest
odpowiedzialny
za
dokładne
i
prawidłowe
wytyczenie
robót
w nawiązaniu do podanych w projekcie punktów, linii i poziomów odniesienia. za błędy
w pozycji, poziomie i wymiarach lub wzajemnej korelacji elementów pełna odpowiedzialność ponosi
Wykonawca i zobowiązany jest usunąć je na własny koszt bez wezwania,
25) Wykonawca winien ubezpieczyć roboty, materiały i urządzenia przeznaczone do wbudowania,
ryzyko pokrycia kosztów dodatkowych związanych z wymianą lub naprawą, sprzęt i inne
przedmioty Wykonawcy sprowadzone na Teren Robót., wszelkie kwoty nie pokryte ubezpieczeniem
lub nie odzyskane od instytucji ubezpieczeniowych winny obciąŜać Wykonawcę,
26)
Wykonawca
opracuje
i
przedstawi
i harmonogram rzeczowy robót do akceptacji,
Zamawiającemu
projekt
organizacji
robót
27) do obowiązków Wykonawcy naleŜy prowadzenie dokumentacji budowy
Sposób prowadzenia robót:
1) roboty budowlane winny być wykonywane wg Polskich Norm, PZLA oraz wynikać z załoŜeń
ogólnych i szczegółowych do katalogów, stanowiących podstawę sporządzenia kosztorysu
ofertowego,
2) projekt organizacji i zagospodarowanie placu budowy Wykonawca wykonuje na własny koszt,
3) roboty rozbiórkowe i ziemne zostaną wykonane z zastosowaniem ręcznych i mechanicznych
środków transportu poziomego,
4) roboty w sąsiedztwie drzew naleŜy prowadzić ręcznie
Warunki odbioru:
1) Dokumentacji projektowej:
11
Dokumentacja projektowa będzie uznana za wykonaną zgodnie z zamówieniem po przekazaniu
Zamawiającemu dokumentacji budowlano-wykonawczej opracowanej zgodnie z wymogami
danych do SIWZ, jej sprawdzeniu i uznaniu za wykonaną poprawnie.
2) Robót budowlanych:
a) odbiór częściowy:
- odbiór robót zanikających i ulegających zakryciu, z niezbędną dokumentacją laboratoryjna
i pomiarową
- zakończonych elementów robót na podstawie protokołów odbioru
b) odbiór końcowy:
- Wykonawca (kierownik robót) zgłasza Zamawiającemu gotowość do odbioru wpisem
w dzienniku budowy; potwierdzenie tego wpisu lub brak ustosunkowania się przez inspektora
nadzoru w terminie 3 dni od daty dokonania wpisu oznacza osiągnięcie gotowości do odbioru
w dacie wpisu do dziennika budowy,
- Zamawiający wyznacza termin i rozpoczyna odbiór przedmiotu odbioru w ciągu 10 dni od daty
zawiadomienia go o osiągnięciu gotowości do odbioru, zawiadamiając o tym Wykonawcę,
- jeŜeli w toku czynności odbioru zostaną stwierdzone wady, to zamawiającemu przysługują
następujące uprawnienia:
•
jeŜeli wady nadają się do usunięcia, moŜe odmówić odbioru do czasu usunięcia wad,
•
jeŜeli wady nie nadają się do usunięcia, ale nie uniemoŜliwiają one uŜytkowania
przedmiotu odbioru zgodnie z przeznaczeniem, to Zamawiający moŜe obniŜyć
odpowiednio wynagrodzenie,
•
jeŜeli wady nie nadają się do usunięcia oraz uniemoŜliwiają uŜytkowanie zgodnie
z przeznaczeniem, Zamawiający moŜe odstąpić od umowy lub Ŝądać wykonania
przedmiotu odbioru po raz drugi,
- z czynności odbioru będzie spisany protokół zawierający wszelkie ustalenia dokonane w toku
odbioru, jak tez terminy wyznaczone na usunięcie stwierdzonych przy odbiorze wad,
- Wykonawca zobowiązany jest do zawiadomienia Zamawiającego o usunięciu wad,
- Zamawiający moŜe podjąć decyzję o przerwaniu czynności odbioru, jeŜeli w czasie tych
czynności ujawniono istnienie takich wad, które uniemoŜliwiają uŜytkowanie przedmiotu umowy
zgodnie z przeznaczeniem- aŜ do czasu usunięcia tych wad
3) W ramach prób i odbiorów kontrolowane będą:
− Grubość warstwy nawierzchni mierzona po jej wykonaniu w co najmniej 2 losowo wybranych
punktach; dopuszczalne odchyłki od projektowanej grubości nie powinny przekraczać ±10%
− Spadki poprzeczne nawierzchni - powinny być zgodne z dokumentacją z tolerancją do ±0,5%
− Rzędne wysokościowe - powinny być zgodne z dokumentacja projektową, a róŜnice pomiędzy
rzędnymi wysokościowymi nawierzchni i projektowanymi nie powinny przekraczać 1cm
CZĘŚĆ INFORMACYJNA
I.
Oświadczenie
Zamawiającego
stwierdzające
nieruchomością na cele budowlane
jego
prawo
do
dysponowania
Zamawiający oświadcza, Ŝe posiada prawo do dysponowania nieruchomością na cele budowlane:
dz. 9 AM-3 obręb Biskupin, stanowiącą własność Gminy Wrocław
II.
Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia
budowlanego:
1. Podstawowe przepisy, które naleŜy zastosować w projekcie budowlanym:
a. Ustawą z dnia 7 lipca 1994r. Prawo budowlane, (Dz.U. z 2006r. nr 156 poz. 1118 z
późniejszymi zmianami),
b. Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków
technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2002r. nr 75 poz.
690 z późniejszymi zmianami),
12
c. Rozporządzeniem Ministra Infrastruktury z dnia 3 lipca 2003r. w sprawie szczegółowego
zakresu i formy projektu budowlanego (Dz.U. z 2003r. nr 120 poz. 1133 z późniejszymi
zmianami),
d. Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego
zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót
budowlanych oraz programu funkcjonalno – uŜytkowego (Dz.U. z 2004r. nr 202 poz. 2072 z
późniejszymi zmianami),
e. Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 24 września 1998r. w
sprawie ustalania geotechnicznych warunków posadowienia obiektów (Dz.U. z 1998r. nr 126,
poz. 839)
f. Rozporządzeniem Ministra Środowiska z dnia 3 października 2005r. w sprawie szczegółowych
wymagań, jakim powinny odpowiadać dokumentacje hydrogeologiczne i geologiczno –
inŜynierskie (Dz.U. z 2005r. nr 201, poz. 1673)
g. Rozporządzeniem Ministra Infrastruktury z dnia z dnia 23 czerwca 2003r. w sprawie informacji
dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia
(Dz.U. z 2003r. nr 120, poz. 1126),
h. Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006r. w
sprawie ochrony przeciwpoŜarowej budynków, innych obiektów budowlanych i terenów (Dz.U.
z 2006r. nr 80, poz. 563),
i. Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003r. w
sprawie przeciwpoŜarowego zaopatrzenia w wodę oraz dróg poŜarowych (Dz.U. z 2003r. nr
121, poz. 1139),
j. Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003r. w
sprawie uzgadniania projektu budowlanego pod względem ochrony ppoŜ. (Dz.U. z 2003r. nr
121, poz. 1137),
k. Rozporządzeniem Ministra Infrastruktury z dnia 18 maja 2004r. w sprawie określenia metod i
podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac,
projektowych oraz planowanych kosztów robót budowlanych określonych w programie
funkcjonalno – uŜytkowym (Dz.U. z 2004r. nr 130, poz. 1389)
l. Innymi obowiązującymi przepisami
2. Podstawowe przepisy, które naleŜy zastosować w projekcie wykonawczym:
a. projekt wykonawczy naleŜy opracować z bardzo duŜym uszczegółowieniem rozwiązań,
jednoznacznym określeniem parametrów technicznych i standardów wykończenia, dokumentacja winna zawierać: optymalne rozwiązania technologiczne, konstrukcyjne, materiałowe i
kosztowe oraz wszystkie niezbędne zestawienia ze szczegółowym opisem, rysunki szczegółów i
detali wraz z dokładnym opisem i podaniem wszystkich niezbędnych parametrów
pozwalających na identyfikację materiału, urządzenia,
b. rodzaj i ilość odpadów powstałych w związku z realizacją inwestycji (ilość w tonach),
c. informacje na temat zagroŜeń występujących w trakcie prowadzenia robót oraz
o konieczności opracowania planu „bioz” (art. 21 a ust. 3 prawa budowlanego) /PB i PW/
3. Polskie Normy i inne przepisy obowiązujące
III. INNE POSIADANE INFORMACJE I DOKUMENTY NIEZBĘDNE DO ZAPROJEKTOWANIA
ROBÓT BUDOWLANYCH, W SZCZEGÓLNOŚCI
a. Mapa do celów opiniodawczych
b. Wykaz w właścicieli i władających oraz wyrys z mapy ewidencyjnej (w posiadaniu Inwestora)
c. Pozwolenie Konserwatorskie – Decyzja nr 930/2007 z dn. 31.12.2007 oraz Decyzja nr
70/Z/2009 z dn.06.02.2008 (SIWZ-wersja elektroniczna)
d. Decyzja dot. wycinki drzew i krzewów nr 921/Z/2007 z dn. 28.12.2007 oraz Decyzja nr
69/Z/2009 z dn.06.02.2008 (SIWZ-wersja elektroniczna)
e.
f.
Zalecenia Konserwatorskie z Wojewódzkiego Urzędu Ochrony Zabytków z dn. 03.12.2007
(SIWZ-wersja elektroniczna)
Decyzja o pozwoleniu na budowę nr 2/08 z dn.08.01.2008r. (SIWZ- wersja elektroniczna)
13
g.
h.
Wyciąg z projektu budowlanego w części dot. zagospodarowania terenu (SIWZ- wersja
elektroniczna)
Analiza dendrologiczna (inwentaryzacja, nasadzenia) wykonana przez Biuro Obsługi
Budownictwa Mariusz Fabianowski z grudnia 2007r. (SIWZ- wersja elektroniczna)
Opracowała: Iwona Kuczewska Wrocław, 01.03.2013
14
